3.4
Spül- und Absaugausrüstung installieren
814 USB Sample Processor
Zum Spülen von Elektrode und Dosierspitzen, sowie zum Absaugen der Pro-
belösung nach der Titration werden verschiedene Schläuche benötigt. Mon-
tieren Sie zuerst die Schläuche am Verteilerstück.
Spül- und Absaugschläuche montieren
Installieren Sie die Schläuche, wie folgt:
1
2
4
3

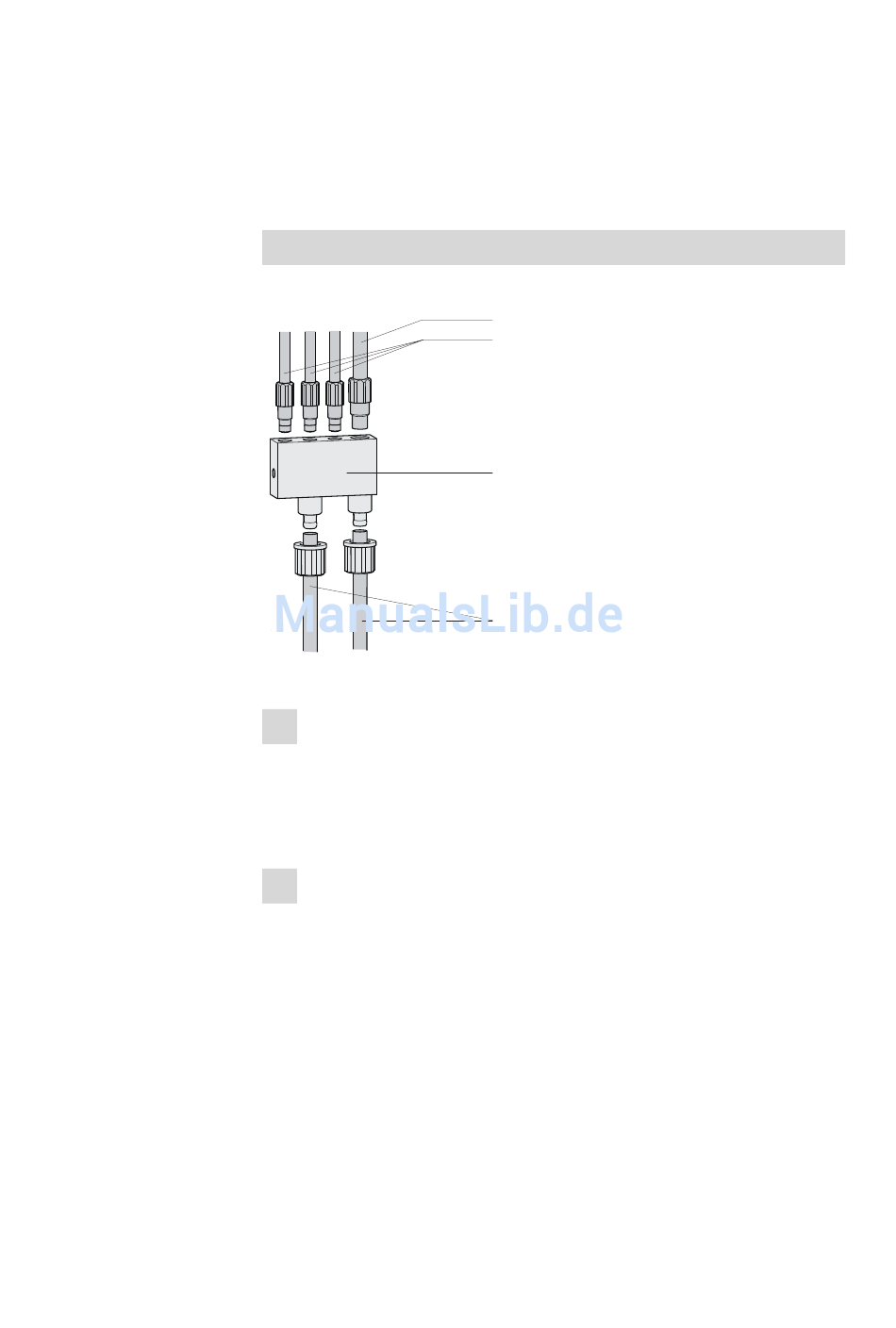

Abbildung 8
Spül- und Absaugschläuche montieren
1 Spülschläuche montieren
Die drei FEP-Schläuche 6.1805.420 (48 cm) von Hand in den M6-
￭
Bohrungen des Verteilerstücks festschrauben. Die Schläuche in die
Führungskette einlegen (siehe Kapitel 3.5, Seite 19).
Dies sind die Zuleitungen für die Sprühdüsen.
2 Absaugschlauch montieren
Den FEP-Absaugschlauch 6.1805.510 (60 cm) von Hand in der
￭
M8-Bohrung des Verteilerstücks festschrauben.
6.1805.510
6.1805.420
6.1808.170
6.1812.000
3 Installation
￭￭￭￭￭￭￭￭
17
