Verwandte Anleitungen für Tchibo D 262 462
Inhaltszusammenfassung für Tchibo D 262 462

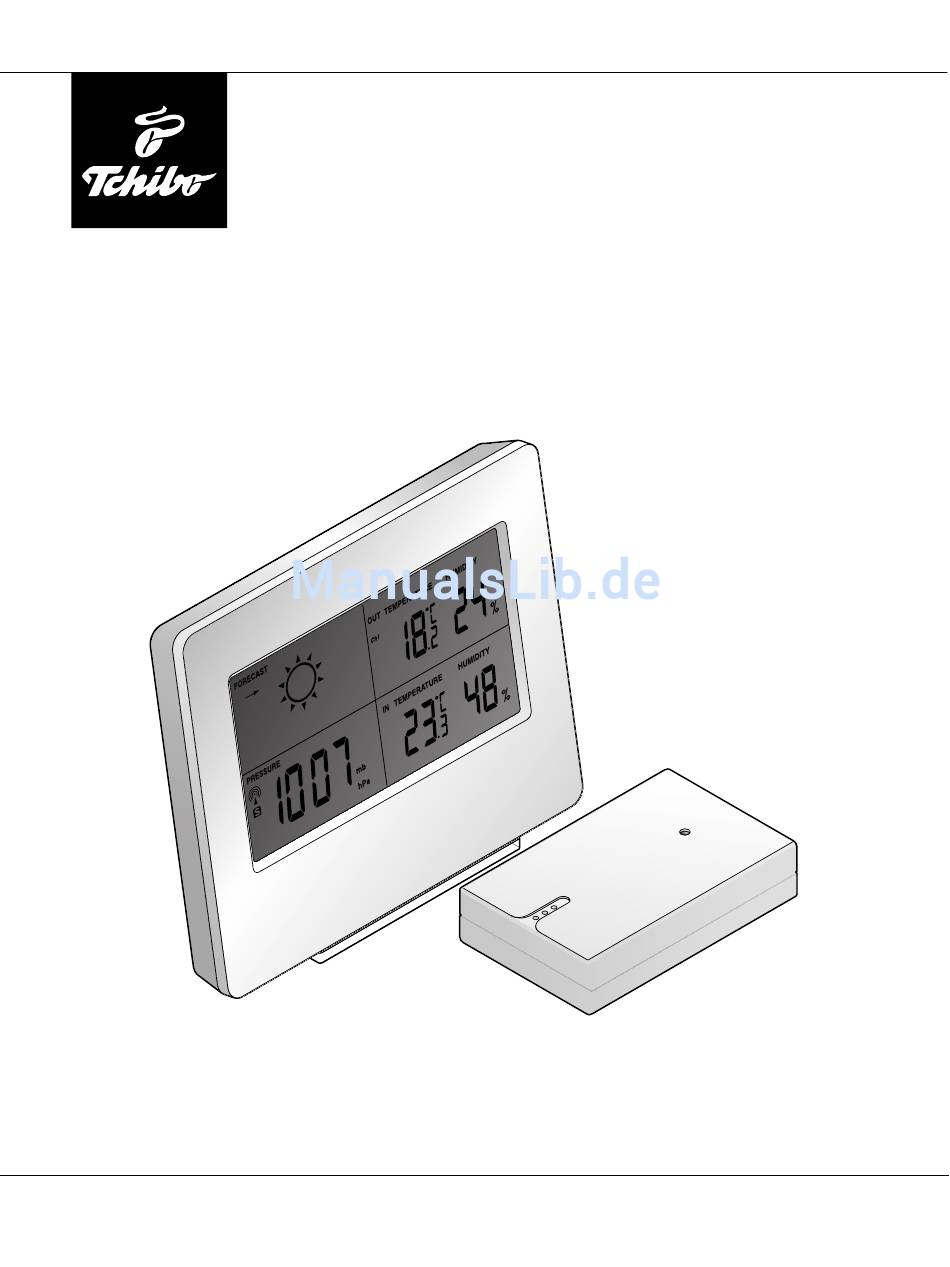

- Seite 1 Funk-Wetterstation Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg • 54673AB2X2...
-
Seite 2: Ihr Tchibo Team
Sie über den aktuellen Wettertrend der nächsten Stunden. Wir wünschen Ihnen viel Freude mit Ihrer neuen Wetterstation. Ihr Tchibo Team Ausgezeichnete Produktqualität, sorgsame Auswahl und exklusive Herstellung. Nur ein Produkt, das diese Kriterien erfüllt, trägt das Qualitätssiegel von Tchibo. Weitere Informationen unter: www.tcm-quality.com... -
Seite 3: Inhaltsverzeichnis
Inbetriebnahme 15 Wetterdaten ablesen 18 Funkkanal wechseln 20 Uhrzeit und Datum 23 Hinweise zum Batteriewechsel 23 Alle Einstellungen zurücksetzen 24 Aufstellen oder aufhängen 25 Störung / Abhilfe 26 Entsorgen 27 Technische Daten 28 Garantie 29 Tchibo Service Center und Kundenberatung... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet. Lesen Sie trotzdem aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrie- ben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. -
Seite 5: Konformitätserklärung
Konformitätserklärung... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Verwendungszweck Die Wetterstation zeigt verschiedene Wetterdaten wie Tempe- ratur und relative Luftfeuchtigkeit aus der direkten Umgebung von Basisstation und Außensensor an. Aus den gemessenen Werten ermittelt die Station eine Wettertendenz. Die Wetterstation zeigt zusätzlich Datum, Uhrzeit und Mond- phase an. Das Gerät ist für den privaten Gebrauch konzipiert und für gewerbliche Zwecke ungeeignet. - Seite 7 VORSICHT – Sachschäden • Schützen Sie die Basisstation und den Außensensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung. • Die Basisstation darf keiner Feuchtigkeit ausgesetzt werden. Stellen Sie sie ausschließlich in trockenen, geschlossenen Räumen auf. • Der Außensensor ist gegen Feuchtigkeit geschützt, darf aber nicht direktem Regen ausgesetzt werden.
-
Seite 8: Auf Einen Blick (Lieferumfang)

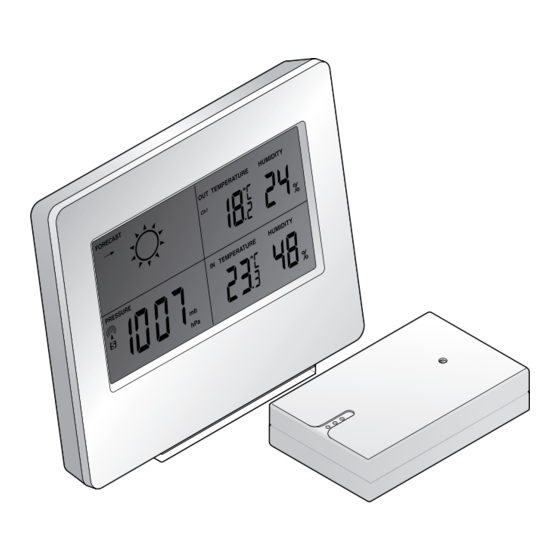

Auf einen Blick (Lieferumfang) Vorderansicht Basisstation OUT Temperatur/ Luftfeuchtigkeit außen FORECAST Wetterprognose IN Temperatur/ PRESSURE Luftdruck Luftfeuchtigkeit innen TIME Uhrzeit DATE Datum Display... -
Seite 9: Rückansicht Basisstation
Rückansicht Basisstation – Werte aufwärts ändern MODE – Druckeinheit umschalten – Anzeige im Feld PRESSURE/TIME/DATE umschalten DOWN – Uhrzeit/Datum manuell einstellen – Werte abwärts ändern – Temperatureinheit umschalten CHANNEL Batteriefach – Funkkanal einstellen – Zeitsignalempfang aktivieren RESET ohne Abbildung: – auf Werkseinstellungen zurücksetzen 4 Batterien Typ LR03/1,5 V... -
Seite 10: Vorderansicht Außensensor
Ständer Basisstation Vorderansicht Außensensor Kontrollleuchte Rückansicht Außensensor Aussparung RESET zum Aufhängen – auf Werkseinstellungen zurücksetzen CH1 CH2 CH3 – Funkübertragung – Funkkanal einstellen auslösen TX RESET CH1 CH2 CH3 Batteriefach... -
Seite 11: Inbetriebnahme
Inbetriebnahme Entfernen Sie die Schutzfolie. Nehmen Sie zuerst den Außensensor in Betrieb, danach erst die Basisstation. Während der Inbetriebnahme sollten beide Geräte ca. 1–2 m voneinander entfernt sein. 1. Außensensor – Batterien einlegen 1. Lösen Sie die Schrauben am Batteriefachdeckel und nehmen Sie den Deckel ab. -
Seite 12: Basisstation - Batterien Einlegen
2. Basisstation – Batterien einlegen 1. Ziehen Sie die Lasche nach unten und nehmen Sie den Batterie- fachdeckel ab. 2. Schieben Sie zwei Batterien des Typs LR03/1,5 V hintereinander in das Batteriefach. Beachten Sie dabei die Polarität (+/—). Im Display der Basisstation erscheinen kurz alle Anzeigen. -
Seite 13: Zeitsignal Empfangen
Ist der Empfang nicht möglich, zeigt das Feld OUT – – . – °C / 00%. In dem Fall ändern Sie die Positionen der beiden Geräte. Stellen Sie sie beispielsweise dichter beieinander. Halten Sie dann Taste CHANNEL ca. 3 Sekunden gedrückt, bis das Funkempfang-Symbol und die Anzeige im Feld OUT blinken. - Seite 14 Der Empfang des Zeitsignals dauert zwischen 2 und 10 Minuten. Nach erfolgreichem Empfang leuchtet das Funkwellen- Symbol dauerhaft. Das Feld zeigt weiter den Luftdruck an. Drücken Sie Taste MODE, um in die Zeit- anzeige TIME zu wechseln. Nach einigen Sekunden schaltet die Anzeige automa- tisch wieder auf PRESSURE.
-
Seite 15: Wetterdaten Ablesen
Wetterdaten ablesen Wetterprognose Im Feld FORECAST sehen Sie eine Wetterprognose für die nächsten 12–24 Stunden. Sie wird aus Luftdruck-, Temperatur- und Luftfeuchtigkeit-Änderungen ermittelt. Folgende Wetterprognosen kann die Wetterstation anzeigen: sonnig heiter bis wolkig bewölkt regnerisch stürmisch Der Pfeil zeigt die Tendenz des Luftdrucks steigend unveränderlich fallend... - Seite 16 Temperatur und Luftfeuchtigkeit In den Feldern OUT und IN werden die Werte für … … Temperatur und Luftfeuchtigkeit im Außen- bereich (OUT) … und Temperatur und Luftfeuchtigkeit im Innenbereich (IN) angezeigt. Den Messbereich finden Sie in den „Technischen Daten“. Wird der Messbereich überschritten, zeigt das Display HH. Wird der Messbereich unterschritten, zeigt das Display LL.
-
Seite 17: Luftdruckeinheit Wechseln
Luftdruck anzeigen lassen Das Feld links unten zeigt in der Regel den Luftdruck an und heißt PRESSURE. Sie können umschalten auf die Uhrzeit (TIME) oder das Datum (DATE). Drücken Sie Taste MODE, um zwischen Luftdruckanzeige (PRESSURE), Zeit (TIME) und Datum (DATE) zu wechseln. Nach einigen Sekunden wechselt die Anzeige automatisch zurück zum Luftdruck (PRESSURE). -
Seite 18: Funkkanal Wechseln
Funkkanal wechseln Funkkanal am Außensensor wechseln Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist Kanal 1. 1. Lösen Sie die Schrauben am Batteriefachdeckel und nehmen Sie den Deckel ab. 2. Wählen Sie einen Funkkanal, indem Sie den Funkkanal- Wahlschalter auf CH1, CH2 oder CH3 schieben. Haben Sie mehrere Außensensoren, wählen Sie für jeden einen anderen Funkkanal. -
Seite 19: Mehrere Außensensoren Empfangen
2. Halten Sie Taste CHANNEL ca. 3 Sekunden gedrückt, bis die Anzeige im Feld OUT und das Funkempfang- Symbol blinken. 3. Drücken Sie ggf. Taste TX am Außensensor, um ein Funk- signal auszulösen. Nach erfolgreichem Empfang werden die Außentemperatur und -luftfeuchtigkeit angezeigt. Mehrere Außensensoren empfangen Sie können bis zu drei Außensensoren mit der Basisstation empfangen. -
Seite 20: Uhrzeit Und Datum
Uhrzeit und Datum Die Basisstation empfängt die Uhrzeit über eine eingebaute Antenne vom amtlichen deutschen Sender DCF77. Der Sender befindet sich in Mainflingen, in der Nähe von Frankfurt am Main. Er sendet über Langwelle 77,5 kHz in einem Umkreis von etwa 1.500 km. -
Seite 21: Uhrzeit Und Datum Anzeigen Lassen
Uhrzeit und Datum anzeigen lassen Das Feld links unten zeigt in der Regel den Luftdruck an und heißt PRESSURE. Sie können umschalten auf die Uhrzeit (TIME) oder das Datum (DATE). Drücken Sie Taste MODE, um zwischen Luftdruckanzeige (PRESSURE), Zeit (TIME) und Datum (DATE) zu wechseln. Nach einigen Sekunden wechselt die Anzeige automatisch zurück zum Luftdruck (PRESSURE). -
Seite 22: Datum Manuell Einstellen
5. Stellen Sie mit UP bzw. DOWN den Wert ein. Wenn Sie die jeweilige Taste gedrückt halten, laufen die Werte schnell durch. 6. Bestätigen Sie mit MODE. Die Uhrzeit ist eingestellt. Datum manuell einstellen Drücken Sie ggf. Taste MODE, um in die Datumanzeige DATE zu wechseln. -
Seite 23: Hinweise Zum Batteriewechsel
Hinweise zum Batteriewechsel • Ein erforderlicher Batteriewechsel wird für beide Geräte im Display der Basisstation angezeigt: – Basisstation: Batteriesymbol im Feld IN; – Außensensor: Batteriesymbol im Feld OUT. • Die Basisstation stellt sich nach einem Batteriewechsel automatisch auf die Werkseinstellungen zurück. •... -
Seite 24: Aufstellen Oder Aufhängen
Aufstellen oder aufhängen Außensensor: Legen oder hängen Sie den Außensensor im Freien an einen geschützten Ort. Der Außensensor ist zwar wasserdicht, sollte aber vor Regen und vor direkter Sonnen- einstrahlung geschützt sein. Wählen Sie einen trockenen, schattigen Ort. Beachten Sie: •... -
Seite 25: Störung / Abhilfe
Störung / Abhilfe • Funkempfang startet nicht • Drücken Sie ca. 3 Sekunden CHANNEL an der Basissta- tion und Taste TX am Außensensor und versu- chen Sie es erneut. • Funkempfang vom Außen- • Befinden sich zu viele Hin- sensor war nicht erfolg- dernisse zwischen den reich Geräten? Wechseln Sie den... -
Seite 26: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leichtverpackungen. -
Seite 27: Technische Daten
+40 °C bis +60 °C: +/– 2 °C Übertragungsfrequenz: 434 MHz Reichweite: ca. 100 Meter (in offenem Gelände) Zeitsender: DCF77 Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. -
Seite 28: Garantie
Nichtgarantiereparaturen können Sie gegen individuelle Berechnung zum Selbstkostenpreis vom Tchibo Service Center durchführen lassen. Der Artikel wird in dem genannten Tchibo Service Center repariert. Bitte senden Sie ihn direkt an das für Ihr Land zuständige Service Center. Nur dann kann eine zügige Bearbeitung und Rücksendung erfolgen. -
Seite 29: Tchibo Service Center Und Kundenberatung
Tchibo Service Center und Kundenberatung 262 462 Artikelnummer Deutschland/Österreich/Schweiz TCHIBO SERVICE CENTER Deutschland SCHÄUBLE Nachtwaid 8 D-79206 Breisach 01805 - 38 33 38 14 Cent/Min. a. d. Festnetz; maximal 42 Cent/Min. a. d. Mobilfunk 01805 - 38 33 39 14 Cent/Min. a. d. Festnetz;... - Seite 30 TCHIBO SERVICE CENTER Österreich BREISACH Paketfach 90 A-4005 Linz 0800 - 711 020 012 (gebührenfrei) Montag – Sonntag (auch an Feiertagen) von 8.00 bis 22.00 Uhr E-Mail: kundenservice@tchibo.at TCHIBO SERVICE CENTER Schweiz SCHWEIZ Birsfelderstrasse 46 CH-4132 Muttenz 0844 - 22 55 82 (Ortstarif) Montag –...
- Seite 31 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) ❏ Liegt kein Artikel bitte unrepariert Garantiefall vor: zurücksenden. (bitte ankreuzen) ❏ Bitte Kostenvoranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
- Seite 32 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. D 262 462 Artikelnummer (Deutschland, Österreich, Schweiz) Fehlerangabe Kaufdatum Datum/Unterschrift...
