8. Anschluss und Montage

Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funktionsstö-
rungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein. In der Nähe
LCD Monitors mit Digitalrekorder sollte sich kein Gerät mit starken elektrischen Fel-
dern befinden z.B. Funktelefon, Funkgerät, elektrischer Motor etc.
Achten Sie darauf, dass während der Montage und des Anschlusses das Netzteil
vom LCD Monitor getrennt ist und der LCD Monitor ausgeschalten ist. Halten Sie die
Systemkomponenten von Vibrationen fern.
Der LCD Monitor mit Digitalrekorder, die Fernbedienung sowie das Steckernetzteil
sind ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

8.1 Videoformateinstellung PAL/NTSC

8.2 Montage der SATA-Festplatte

Eine SATA-Festplatte ist nicht im Lieferumfang enthalten. Diese muss seperat erwor-
ben werden.
Im Gehäuseinneren des LCD Monitors mit Digitalrekorder kann eine SATA-Festplatte mit einer Spei-
cherkapazität bis max. 500 GB montiert werden.
Um eine ordnungsgemäße Montage zu gewährleisten ist es nötig die „Abdeckung des Festplatten-
schachtes" (27) zu entfernen. Die Abdeckung ist mit 4 Schrauben befestigt.
• Stellen Sie sicher, dass das Netzteil vom LCD Monitor mit Digitalrekorder getrennt ist.
• Entfernen Sie die Befestigungsschrauben der „Abdeckung des Festplattenschachtes" (27).
• Nehmen Sie die Abdeckung vorsichtig ab.

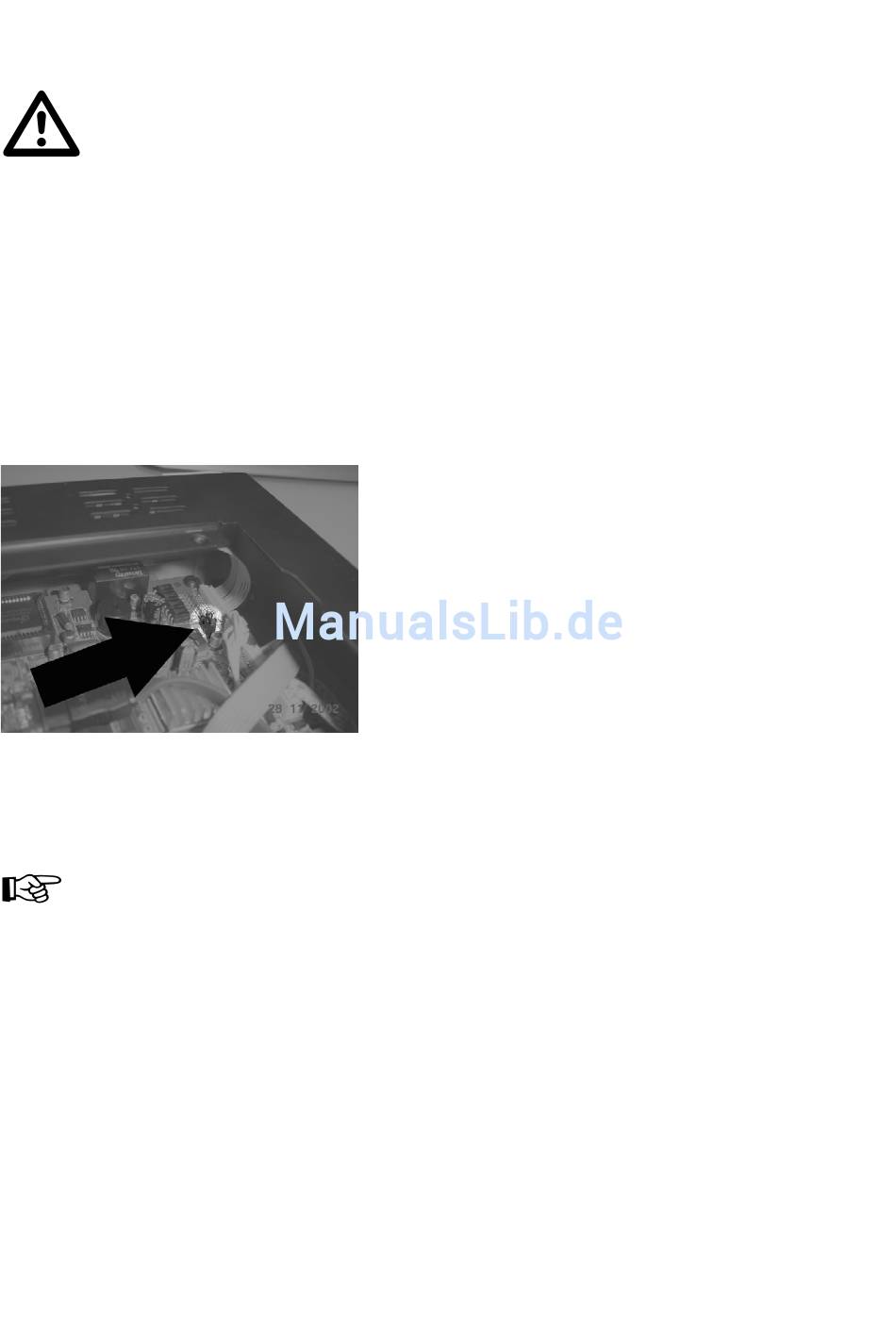

Anhand der im linken Bild gezeigten Steckbrücke kann
das Videoformat PAL bzw. NTSC eingestellt werden.
Die entsprechende Steckbrückenposition für das jeweilige
Videoformat ist auf der Platine gekennzeichnet.
Die Einstellung PAL ist von Werk aus voreingestellt und
üblich für Europa sowie Australien.
