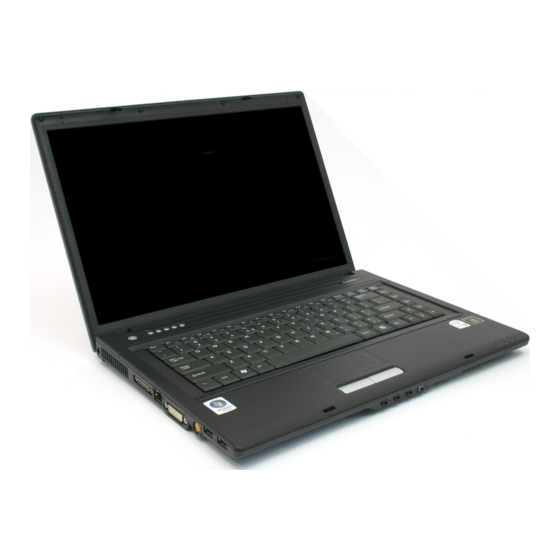

- Seite 1 MAXDATA Notebook PRO 6100 IW Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Die Quick Buttons (Schnellstarttasten) ................31 Die Tastatur ........................32 Das TouchPad ........................33 Das TouchPad – Bedienung ....................33 Das CD-ROM/DVD-Laufwerk ..................34 Der ExpressCard-Steckplatz .................... 35 Der Speicherkarten-Steckplatz ..................35 Das Daten-/Fax-Modem ....................36 Der LAN-Anschluss ......................36 MAXDATA Notebook PRO 6100 IW... - Seite 4 Installationshinweise Wiederherstellung der Treiber ..................37 Die Utility-CD ........................37 Einstellung der Auflösung ....................37 Port-Replikator (optional) Überblick über den Port-Replikator .................. 39 Installation ........................40 Geräteanschlüsse ......................40 IEEE 1394-Anschluss ....................40 Anschluss für externen Monitor .................. 41 Paralleler Anschluss ....................41 USB-Anschlüsse (Universal Serial Bus) ...............
-
Seite 5: Hinweise
CDROM befindlichen „ReadMe“Dateien. Wenden Sie sich zudem an den Fachhändler, um sicherzustellen, dass das gewünschte Betriebssystem auf Ihrem Notebook einsetzbar ist. Das Betriebssystem ist nicht auf der UtilityCD enthalten. Hinweis: Einige oder alle Systemkonfigurationen wurden möglicherweise bereits durch- geführt. MAXDATA Notebook PRO 6100 IW... -
Seite 6: Erklärung
Erklärung: Dieses Gerät entspricht der Produktnorm für Störemission EN 55022, der Grundnorm für Störbeeinflussung EN 500821 und der Norm EN 60950 der Niederspannungsrichtlinie. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Zur Sicherstellung der Elektromagnetischen Verträglichkeit (EMV) beachten Sie bitte die im Handbuch erwähnten Hinweise. - Seite 7 Schwermetallhaltige Batterien und Akkumulatoren gehören nicht in den Hausmüll. Sie werden vom Hersteller, Händler oder deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw. Entsorgung zuzuführen. Der Umkarton und alle Kartoninnenteile können zur Entsorgung dem Altpapier beigelegt werden. MAXDATA Notebook PRO 6100 IW...
-
Seite 9: Wichtige Sicherheitshinweise
Das von Ihnen erworbene Gerät ist mit einem Akku ausgestattet. Der Akku ist wiederverwertbar. Es ist nicht gestattet, den Akku im normalen Hausmüll zu entsor- gen. Bei Fragen zur sachgerechten Entsorgung wenden Sie sich an die Müllabfuhr. MAXDATA Notebook PRO 6100 IW... - Seite 10 • Hinweis zum Aufklappen des Displays Vorsicht: Das Display darf nicht Max. 120° weiter als 120° geöffnet werden. • Hinweis zur Systemuhr-Batterie Vorsicht: Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie bzw. durch eine Batterie gleicher Bauart.
-
Seite 11: Wireless Lan
1997 bestätigte das IEEE den Standard 802.11 für WLANs, der eine Datenübertragungsrate von 1 bis 2 MBit/s (Megabit pro Sekunde) festlegt. Unter 802.11a+b+g, dem neuen gültigen Standard, beträgt die maximale Datenübertragungsrate 54 MBit/s über ein Frequenzband von 2,4 GHz (Gigahertz) oder 5 GHz. MAXDATA Notebook PRO 6100 IW... -
Seite 12: Zusätzliche Sicherheitshinweise Für Geräte Mit Wireless Lan
Änderungen an diesem Gerät verursacht wurden. MAXDATA übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der MAXDATA Computer GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. -
Seite 13: Ce-Kennzeichnung Für Geräte Mit Wireless Lan Und Bluetooth
Schweden – www.pts.se Frankreich – www.art-telecom.fr Schweiz – www.bakom.ch Griechenland – www.eett.gr Spanien – www.cmt.es England – www.oftel.gov.uk Island – www.pta.is Irland – www.comreg.ie Liechtenstein – www.ak.li Italien – www.agcom.it Norwegen – www.npt.no Luxembourg – www.etat.lu/ILT MAXDATA Notebook PRO 6100 IW... -
Seite 14: Einschränkungen
Einschränkungen Frankreich Eingeschränkter Frequenzbereich: nur die Kanäle 10 bis 11 (2457 MHz beziehungsweise 2462 MHz) dürfen in Frankreich verwendet werden. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden. Info: www.art-telecom.fr Italien Eine ministerielle Genehmigung ist auch für den Gebrauch im Innenbereich notwendig. Set- zen Sie sich wegen der diesbezüglichen Verfahrensweise mit dem Verkäufer in Verbindung Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden. -
Seite 15: Funkfrequenzen Für Geräte Mit Wireless Lan
2432 2437 2442 2447 2452 2457 2462 Darüber hinaus verfügt die vorliegende Funknetzwerkkarte über den 802.11a-Standard. Über die in Ihrem Land zugelassenen Frequenzen dieses 5-GHz-Bandes informieren Sie sich bitte bei der entsprechenden Behörde Ihres Landes. MAXDATA Notebook PRO 6100 IW... -
Seite 16: Gesetzliche Bestimmungen - Ausschlussklauseln
Gesetzliche Bestimmungen – Ausschlussklauseln AUSSCHLUSSKLAUSELN FÜR GERÄTE MIT WIRELESS LAN Die Installation und der Einsatz eines Wireless LAN-Geräts darf nur in Übereinstimmung mit den Anweisungen, die in der Benutzerdokumentation enthalten sind, erfolgen. Die Benutzerdokumentation ist im Lieferumfang des Produkts enthalten. Alle an diesem Gerät vorgenommenen Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benutzers für den Betrieb des Geräts außer Kraft setzen. -
Seite 17: Lieferumfang
Netzkabel • Handbuch • DVD/CD-RW-Combo oder DVD Dual+/-RW DL -Laufwerk • Modemkabel Falls Sie das Gerät zur Reparatur oder zum Aufrüsten einschicken müssen, sollten Sie die Originalverpackung verwenden. Bewahren Sie deshalb die Verpackung gut auf. MAXDATA Notebook PRO 6100 IW... -
Seite 19: Die Vorbereitung
Vor der ersten Inbetriebnahme sollten Sie sich mit den einzelnen Komponenten Ihres Sys- tems vertraut machen. Schieben Sie die Entriegelung (1) nach rechts und klappen Sie das Display auf (2). Abbildung 1 Abbildung 2 LC-Display Einschalttaste Lichtsensor Tastatur TouchPad Mikrofone MAXDATA Notebook PRO 6100 IW... -
Seite 20: Einsetzen Des Akkus
Einsetzen des Akkus Im Lieferumfang des Notebooks ist der Akku enthalten. Dieser Akku ist nur teilgeladen. Beachten Sie, dass die Ladezeiten des Akkus im ausgeschalteten Zustand 3 Stunden, bei eingeschaltetem Gerät 4 bis 5 Stunden betragen! Es ist unbedingt erfor- derlich, dass der Akku bei der ersten Inbe- triebnahme vollständig... -
Seite 21: Stromversorgung
Der Erstbetrieb findet mit dem Netzteil statt. Verwenden Sie nur das mitgelieferte Netzteil. Ein falsches Netzteil kann zu Beschädigun- gen des Computers führen. Das Netzteil enthält keine zu wartenden Teile. NETZTEIL AUF KEINEN FALL ÖFFNEN! LEBENSGEFAHR! MAXDATA Notebook PRO 6100 IW... -
Seite 22: Einschalten Des Notebooks
Einschalten des Notebooks Die Vorbereitungen sind somit abgeschlossen. Betätigen Sie jetzt den Ein-/Aus-Taster, um das Notebook einzuschalten. Tipp: Bei eingeschaltetem Rechner kann der Ein/ Aus-Taster in Abhän- gigkeit der Energieeinstellugen mehrere Funktionen erfüllen. Bei einem Programm- Betätigen Sie ihn erneut, wird in der Standardeinstellung der oder Systemabsturz Rechner heruntergefahren. -
Seite 23: Powermanagement
Steckplatz deaktiviert und durch eine verän- derte Systemkonfiguration könnten beim nächsten Hochfahren des Rechners Probleme auftreten. Automatischer Lichtsensor Das vorliegende Gerät verfügt über einen automatischen Lichtsensor. In eingeschaltetem Zustand passt dieser die Helligkeit des Displays automatisch an die Umgebungshelligkeit MAXDATA Notebook PRO 6100 IW... -
Seite 25: Systemüberblick Linke Seite
Abbildung 7 ExpressCard-Einschub Speicherkarten-Einschub USB-Anschlüsse Optisches Laufwerk Aktivitätsanzeige für optisches Laufwerk Auswurftaste für optisches Laufwerk Notfall-Entriegelung für optisches Laufwerk (nur bei ausgeschaltetem Notebook) Modemanschluss Kensington Lock-Diebstahlsicherung Frontansicht Abbildung 8 Mikrofon-Anschluss (Mono) Lautsprecher-/Kopfhöreranschluss Line-In-Anschluss IEEE 1394-Anschluss MAXDATA Notebook PRO 6100 IW... -
Seite 26: Rückansicht
Rückansicht Abbildung 9 Akku Unterseite Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freige- halten werden. Bei Abbildung 10 Nichtbeachtung kann es zu einer Überhit- zung des Gerätes Akkuschacht kommen. Typenschild Abdeckung für WLAN-Karte, Arbeitsspeicher und Hauptprozessor Festplattenschacht Systemüberblick... -
Seite 27: Erläuterung Der Led-Anzeigen
Blinkt, wenn auf die Festplatte zugegriffen wird. Leuchtet, wenn der Rechner eingeschaltet ist. Blinkt im Stromsparmodus. Leuchtet, wenn der Akku einsatzbereit ist oder geladen wird. Leuchtet bei bestehender WLAN-Verbindung. Blinkt, wenn auf die Speicherkarte zugegriffen wird. MAXDATA Notebook PRO 6100 IW... -
Seite 28: Hot Keys
Hot Keys (Kurztastenkombinationen mit besonderer Bedeutung) Zum Aktivieren der Hot Keys halten Sie die FnTaste gedrückt und betätigen anschließend die gewünschte Zusatztaste. Für einige Funktionen kann es notwendig werden, die Quick Buttons zu installieren. Weitere Informationen hierzu auf der nächsten Seite. Tabelle 2 Tasten Bedeutung... -
Seite 29: Die Quick Buttons (Schnellstarttasten)
Startet das Mail-Programm. Schaltet in den Silent-Modus. Schaltet den Ton aus/ein. Aktivierung bzw. Deaktivierung der drahtlosen Kommunika- tionsmodule (WLAN und Bluetooth). Zum Ein-/Ausschalten der einzelnen Module betätigen Sie bitte die auf der vorheri- gen Seite beschriebenen Hot-Keys. MAXDATA Notebook PRO 6100 IW... -
Seite 30: Die Tastatur
Die Tastatur Die Tastatur Ihres Notebooks besitzt alle Funktionen einer normalen AT-kompatiblen Tastatur sowie einige Extras: Schreibmaschine Diese Tasten entsprechen denen einer Schreibmaschine. Funktionstasten In vielen Betriebssystemen (und Anwendungen) können über diese Tasten besondere Funk- tionen aufgerufen werden. Nähere Informationen hierzu finden Sie in den entsprechenden Handbüchern. -
Seite 31: Das Touchpad
Scrollen Halten Sie beim Gebrauch des TouchPad Ihre Finger und das Pad trocken und sauber. Das TouchPad reagiert auf Fingerbewegungen. Je leichter die Berührung, desto besser reagiert es. Feste Bewegungen erzielen keine Erhöhung der Genauigkeit. MAXDATA Notebook PRO 6100 IW... -
Seite 32: Das Cd-Rom/Dvd-Laufwerk
Das CD-ROM/DVD-Laufwerk Zum Einlegen einer CD betätigen Sie den Entriegelungsknopf auf der Vorderseite des Laufwerks. Abbildung 15 Abbildung 16 Die CD wird mit dem Label nach oben auf die Spindel gelegt und mit leichtem Druck arre- tiert. Drücken Sie den CDSchlitten wieder zurück, bis er einrastet. Die CD kann nun gelesen werden. -
Seite 33: Der Expresscard-Steckplatz
Entfernen Sie die Karte nie, während Daten darauf geschrieben oder gelesen werden! Benutzen Sie zum Entfernen der Speicherkarte NICHT die Funktion „Hardware sicher ent- fernen“! In diesem Falle müssten Sie das System neu starten, um den Kombisteckplatz wieder zu aktivieren. Abbildung 18 MAXDATA Notebook PRO 6100 IW... -
Seite 34: Das Daten-/Fax-Modem
Das Daten-/Fax-Modem Das System richtet das integrierte analoge Modem automatisch ein. Zum Benutzen der Modemfunktionen verbinden Sie die Modembuchse über das Telefonkabel mit einer ana- logen Telefonbuchse (kein ISDN). Bestimmungsgemäßer Gebrauch: Das Modem kann an alle analogen Anschlüsse innerhalb Europas angeschlossen werden. Der Verwendungszweck ist ausschließlich Datenkommunikation vorbehalten. -
Seite 35: Installationshinweise Wiederherstellung Der Treiber
Rechtsklick auf einem freien Bereich des Desktop. <Eigenschaften> auswählen. Im Fenster „Eigenschaften von Anzeige“ das Register „Einstellung“ wählen. Hier können Sie den Schieberegler auf die Ihnen angenehme Auflösung stellen. Mit <Übernehmen> legen Sie die Auflösung fest. MAXDATA Notebook PRO 6100 IW... -
Seite 37: Port-Replikator (Optional) Überblick Über Den Port-Replikator
1 Druckeranschluss • 2 USB-2.0-Anschlüsse • 1 RJ-45 10/100/1000 Mbit/s Ethernet-LAN-Anschluss • 1 Kopfhöreranschluss Auf den folgenden Seiten werden die Anschlüsse näher beschrieben. Anschluss für das Netzteil IEEE 1394-Anschluss COM-Anschluss VGA-Anschluss Druckeranschluss USB-Anschlüsse LAN-Anschluss Kopfhöreranschluss Einschalttaste MAXDATA Notebook PRO 6100 IW... -
Seite 38: Installation
Installation Gehen Sie wie im Folgenden beschrieben vor, um den Port-Replikator an das Notebook anzuschließen: 1. Schließen Sie das Verbindungskabel des Port-Replikators an den passenden An- schluss auf der linken Seite des Computers an. 2. Drücken Sie den Stecker vorsichtig in den Anschluss, bis er korrekt sitzt. Geräteanschlüsse In den folgenden Abschnitten werden die Anschlüsse des Port-Replikators beschrieben. -
Seite 39: Anschluss Für Externen Monitor
Aufgrund der ständigen Weiterentwicklung von USB-Technologie und -Standards kann nicht gewährleistet werden, dass alle USB-Geräte bzw. -Treiber funktionieren. Wenn es zu Verbindungsproblemen kommt, wenden Sie sich an den Geräteherstel- ler, um die Kompatibilität zu überprüfen. MAXDATA Notebook PRO 6100 IW... -
Seite 40: Interner Lan-Anschluss (Rj-45)
Interner LAN-Anschluss (RJ-45) Über den RJ45-Anschluss wird der interne Fast Ethernet-Adapter (10/100/1000 BaseT/Tx) an das lokale Netzwerk (Local Area Network, LAN) im Büro oder zu Hause oder an Breitband- Geräte wie Kabelmodem, DSL oder Satelliten-Internet angeschlossen. Wenn Ihr Notebook einen internen LAN-Adapter hat, müssen Sie es möglicherweise konfigurieren, damit es in Ihrem Netzwerk betrieben werden kann. -
Seite 41: Spezifikationen
Externer Monitor: Unterstützung bis 1600 × 1200, 16,7 Mio. Farben Speicherkapazität • Eine SATA-Festplatte (2,5", 9,5 mm) • Ein internes optisches Laufwerk • Ein Speicherkarten-Steckplatz Audio • High Definition Stereo Sound mit 3D-Sound-Effekten • Eingebaute Stereolautsprecher MAXDATA Notebook PRO 6100 IW... -
Seite 42: Eingabegeräte
Kommunikation • Gigabit Ethernet-Funktion für 10/100/1000 Mbit/s eingebaut • Intel PRO/Wireless 3945ABG 802.11a+b+g drahtloses Netzwerk Mini-PCI-Modul (op- ® tional) • Bluetooth (optional) • Highspeed 56 Kbit/s V.90/92 Fax-/Daten-Softwaremodem (MDC) Eingabegeräte • Microsoft Windows Tastatur mit 86/87/88 Tasten ® ® • Ergonomisch angebrachtes Touchpad •... -
Seite 43: Sonstige Daten
Abmessungen: 254,5 (T) × 355 (B) × 25,5–35,2 (H) mm • Gewicht 2,7 kg (je nach Ausführung) • Betriebstemperatur: 5 bis 35 °C • Betriebsfeuchtigkeit: 20 bis 80 % RH • Lagertemperatur: 10 bis 65 °C MAXDATA Notebook PRO 6100 IW... -
Seite 45: Fehlersuche Und -Behebung
Die Suspend-Anzeige leuchtet. Problembehebung: • Betätigen Sie die Ein-/Aus-Taste. Mögliches Problem: • Der Bildschirm ist nicht korrekt justiert. Problembehebung: • Drücken Sie die Leertaste, eventuell mehrfach. • Ist ein externer Monitor angeschlossen, schalten Sie diesen ein. MAXDATA Notebook PRO 6100 IW... - Seite 46 Mögliches Problem: • Im System ist ein anderer als der vorhandene Bildschirmtyp eingestellt. Problembehebung: • Drücken Sie die Tastenkombination Fn + F3. • Ist ein externer Monitor angeschlossen, verbinden Sie diesen mit einer Stromquelle, und schalten Sie ihn ein. Überprüfen Sie ebenfalls die Einstellungen für Helligkeit und Kontrast.
-
Seite 47: Index
Farbtiefe ..........24 Netzwerkadapter ........36 Feuchtigkeit ..........11 Netzwerkanschluss ........ 27 Flüssigkeit ..........12 Neustart ........... 24, 47 Fn-Taste ..........32 Notfall-Entriegelung ....... 27 Funkkomponente ........14 Funknetzwerk .........13 Funktionstasten ........32 Originalverpackung .........19 Funkwellen ..........14 MAXDATA Notebook PRO 6100 IW... - Seite 48 Paralleler Anschluss ....... 41 Pfeiltasten ..........32 Port-Replikator ........27 , 39 Powermanagement ....... 25 Quick Buttons ......30, 31, 44 Reinigung ..........12 Ruhezustand .......... 25 S-Video ..........27 Schnellstarttasten ........31 Schreibmaschine ........32 Sondertasten ......... 32 Sonnenstrahlung ........11 Spannung ..........
