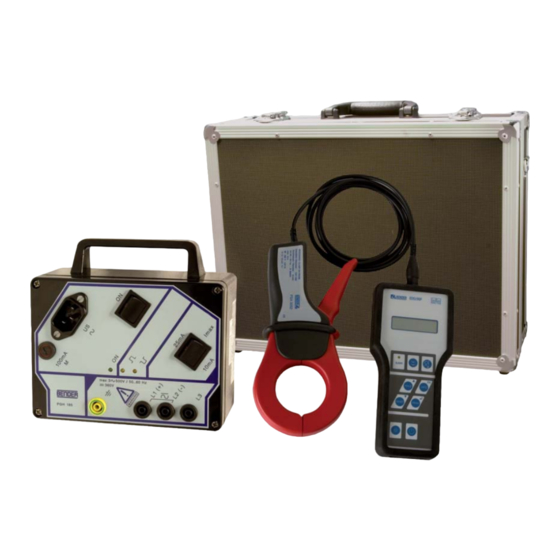

- Seite 1 Portable Isolationsfehlersucheinrichtung für ungeerdete und geerdete Netze (IT- und TN-Systeme) mit und ohne installiertem EDS-System EDS3090PG, EDS3091PG, EDS3092PG, EDS3096PG, EDS3090, EDS3091 Mit Sicherheit Spannung TDB108021de/05.2010...
- Seite 2 • EDS3090PG für Hauptstromkreise bis AC 42…460 Hz 20…575 V, DC 20…504 V mit AGE185 bis AC 42…460 Hz 500…790 V, DC 400…960 V • EDS3091PG EDS30… für Steuerstromkreise bis AC 42…460 Hz 20…265 V, DC 20…308 V • EDS3092PG Gerätemerkmale...
- Seite 3 Portable Isolationsfehlersucheinrichtung für ungeerdete und geerdete Netze (IT- und TN-Systeme) PGH18x Anwendungsbeispiel: Isolationsfehlersucheinrichtung EDS3090/3091PG in ungeerdeten Netzen (IT-Systemen) ohne installierte stationäre Isolationsfehlersucheinrichtung EDS EDS46…-D Anwendungsbeispiel: Isolationsfehlersucheinrichtung EDS3090/3091 in ungeerdeten Netzen (IT-Systemen) mit installierter Isolationsfehlersucheinrichtung EDS TDB108021de/05.2010...
- Seite 4 Portable Isolationsfehlersucheinrichtung für ungeerdete und geerdete Netze (IT- und TN-Systeme) Anwendungsbeispiel: Isolationsfehlersucheinrichtung EDS3096PG in abgeschalteten Netzen (IT-Systemen) (Anmerkung: TN-S Systeme mit allpoliger Trennung) Anwendungsbeispiel: Differenzstrommessung mit EDS309… in geerdeten Netzen (TN-S Systeme) TDB108021de/05.2010...
- Seite 5 Portable Isolationsfehlersucheinrichtung für ungeerdete und geerdete Netze (IT- und TN-Systeme) Bedienelemente des PGH18… EIN/AUS-Schalter, aktiviert Prüfstrom Umschalter für maximalen Prüfstrom 25 / 10 mA oder 2,5 / 1 mA Nicht sichtbar: Magnet-Klebestreifen an Gehäuserückseite zur Befestigung an Metallteilen (z.B. Schaltschrank) 3 Buchsen für Netzankopplung Buchse für PE-Anschluss Anzeige-LEDs:...
- Seite 6 Portable Isolationsfehlersucheinrichtung für ungeerdete und geerdete Netze (IT- und TN-Systeme) Technische Daten des Systems EDS309… Technische Daten EDS190P Die in diesem Abschnitt angegebenen technischen Daten gelten Isolationskoordination nach IEC 60664-1 / IEC 60664-3 für die Komponenten PGH18…, EDS190P, AGH185. Bemessungsspannung 50 V Umwelt / EMV Bemessungs-Stoßspannung /Verschmutzungsgrad...
- Seite 7 B 9108 2029 EDS3091 EDS190P PSA3320 PSA3352 AC 42…460 Hz, 20…265 V und DC 20…308 V B 9108 2027 EDS3091PG EDS190P PGH183 PSA3320 PSA3352 AC 50…60 Hz, 230 V AC 42…460 Hz, 20…265 V und DC 20…308 V B 9108 2023...
-
Seite 8: Geräteauswahl Für It-Systeme Mit Installiertem Eds-System
Portable Isolationsfehlersucheinrichtung für ungeerdete und geerdete Netze (IT- und TN-Systeme) Geräteauswahl für IT-Systeme mit installiertem EDS-System Netzform AC, DC, AC/DC (gemischte Netze) AC, DC, AC/DC (gemischte Netze) Anwendungsbereich Hauptstromkreise Steuerstromkreise Funktion Isolationsüberwachungsgerät A-ISOMETER® / Isolationsfehlerprüfgerät PGH Netznennspannung U (B1) 3AC / AC 20…575 V DC 20…504 V 3 AC / AC 20…150 V DC 20…150 V Netznennspannung U (B2) -
Seite 9: Geräteauswahl Für It-Systeme Ohne Installiertem Eds-System
Komplettsystem EDS3090PG (-13) EDS3096PG (-13) EDS3091PG (-13) EDS3090PG für U EDS3096PG für U EDS3091PG für U =AC 50…60 Hz 230 V AC50…60 Hz 230 V AC 50…60 Hz 230 V EDS3091PG-13 für U =AC 50…60 Hz 90…132V EDS3090-13 für U EDS3096PG-13 für U... - Seite 10 Kabel geschirmt BNC-Strecker 2 m lang Maßbild Alukoffer Dipl.-Ing. W. Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 BENDER Group...
