ELCOM BFT-210 Bedienungs- Und Montageanleitung

BFT-210 Haustelefon
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dür-
fen nur durch eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren
entstehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.

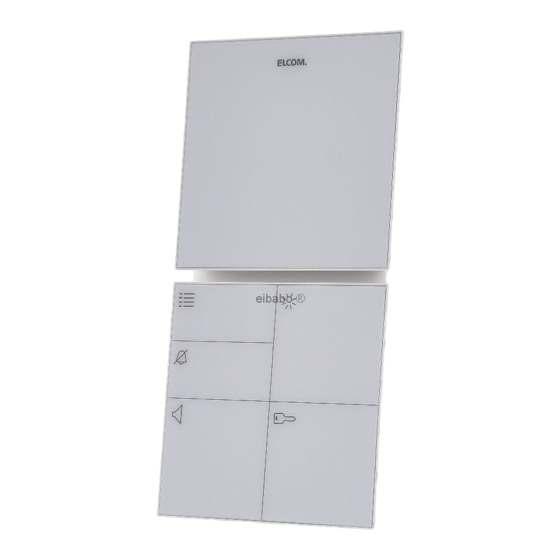

Geräteaufbau
(1)
(2)
(3)
(4)
Bild 1: Geräteaufbau
(1) Unterteil
(2) Lautsprecher-Aufsatz
(3) Tasten-Aufsatz
(4) Bedientasten
(5) Anschlussklemmen
(6) Leitungseinführung / Klemmbereich
Funktion
Mit dem Haustelefon kann, mit Türstationen und
anderen Haustelefonen kommuniziert und ein
Türöffner entriegelt werden.
Bestimmungsgemäßer Gebrauch
- Optische und akustische Signalisierung von
Tür-, Etagen- und Internrufen
- Tür öffnen
- Nicht kompatibel zu Sprechanlagen anderer
Hersteller
- Ausschließlich zum Gebrauch in tropf- und
spritzwasserfreien Innenbereichen geeignet
Produkteigenschaften
- Anschluss für Etagenruf-Klingeltaster
- Lichttaste z.B. für Treppenhaus- oder Hoflicht
(Elcom Lichtautomat erforderlich)
- Ruftonmelodie- und Tastenton-Lautstärke so-
wie Mikrofonempfindlichkeit einstellbar
- 16 Ruftonmelodien, abstellbar mit Kontroll-LED
- Halbduplex-Betrieb temporär und fest einstellbar
- Anlagen mit bis zu 256 Haustelefonen (Video
und Audio) realisierbar
- Internrufe für interne Gespräche
- Anklopfen bei bestehenden Gespräch
- Etagenruf Weiterleitung
- Alle Tasten mit LED-Anzeige
- Reinigungsmodus
- Parallelschaltung von max. 3 Haustelefonen
Bedienung
Die Bedienung der kapazitiven Tasten wird mit
einem Ton quittiert. Die Tasten lösen abhängig
vom aktiven Zustand des Haustelefons unter-
schiedliche Aktionen aus.
Menü Taste
Taste zum Abstellen der Ruftonmelodie
Sprechen/Hören Taste
Licht Taste
Türöffner Taste
Verbindung herstellen/Tür öffnen
�
Bei Betätigung der zugeordneten Klingeltaste
an der Türstation wird ein Türruf signalisiert. Die
Signalisierung erfolgt durch die Ruftonmelodie, die
LED blinkt und die
�
Die LEDs signalisieren den Türruf für 90 Sekunden.
Ein Türruf wird signalisiert.
„ Mit Taste den Türöffner aktivieren.
Die Tür der rufenden Türstation wird entriegelt
und kann geöffnet werden. 10 Sekunden nach
der Entriegelung wird das Gespräch automa-
tisch beendet.
oder:
„ Mit Taste ein Gespräch zur Türstation aufbauen.
Die LED der
verbindung ist für max. 3 Minuten hergestellt.
„ Eine erneute Betätigung der
die Verbindung.
�
Ein angenommener Türruf an einem anderen
(6)
Haustelefon beendet das Gespräch.
� An der Türstation kann mittels DIP-Schalter
(5)
eingestellt werden, dass der Türöffner auch
ohne Türruf betätigt werden kann.
Ruftonmelodie ein-/ausschalten
„ Taste zum ein-/auschalten betätigen.
„ Bei ausgeschalteter Ruftonmelodie blinkt die
LED der Taste.
Reinigungsmodus aufrufen
„ Taste betätigen bis ein Quitierton ertönt.
Der Reinigungsmodus ist für 60s aktiviert und
die LEDs der Bedientasten blinken.
� Eingehende Rufe beenden den Reinigungsmodus.
Treppenhaus Licht für Nachlaufzeit einschalten
Der Elcom Lichtautomat ist installiert.
„ Taste betätigen
Audioeinstellungen
„ Taste kurz betätigen.
Die LED der
der , und
„ Wert Einstellung vornehmen.
Mit Taste Rufton Lautstärke in 3 Stufen
einstellen.
Mit Taste eine von 16 Ruftonmelodien ein-
stellen.
Mit Taste Tasten Lautstärke in 5 Stufen
einstellen.
�
Mit Betätigung der jeweiligen Taste wird die
aktuelle Einstellung wiedergegeben.
„ Taste kurz betätigen
Das Gerät übernimmt die Einstellung und die
LEDs erlöschen.
Nach 60 Sekunden ohne Betätigung wird der
Einstellmodus beendet. Die LEDs erlöschen,
Einstellungen werden gespeichert.
Mikrofonempfindlichkeit einstellen
„ Taste während eines Gesprächs länger 3 s
betätigen.
„ mit Taste Empfindlichkeit erhöhen.
„ mit Taste Empfindlichkeit mindern.
�
Die Empfindlichkeit wird während der Einstel-
lung über die Tasten LEDs angezeigt. Bei maxi-
maler Empfindlichkeit leuchten alle LEDs.
LED leuchtet.
Taste leucht. Die Gesprächs-
Taste beendet
Taste leuchtet und die LEDs
Tasten blinken.
Bedienungs- und
Montageanleitung
BFT-210 Haustelefon
Art.-Nr.: 183.210.x
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Elcom Kommunikation GmbH
Gottfried-Leibniz Straße 1
74172 Neckarsulm
Telefon: + 49 (0) 71 32/48 69-0
Telefax: + 49 (0) 71 32/48 69-200
www.elcom.de
Informationen für die Elektrofachkraft
Montage
Gerät montieren und in Betrieb nehmen
„ Geeigneten ebenen Montageort wählen.
�
Montageempfehlung: UP Gerätedose verwenden
„ Mit beiliegender Bohrschablone Befestigungslö-
cher markieren (emfohlende Montagehöhe 1,5 m).
„ Befestigungslöcher bohren und mit Dübeln
bestücken.
„ Abisolierte Leitung ins Gehäuse einführen (Bild 1, 6).
„ Das Unterteil des Video Haustelefons (Bild 1, 1)
mit Schrauben an der Wand befestigen.
„ Abisolierte Adern an den Anschlussklemmen
anschließen (siehe elektrischer Anschluss).
�
Die Anschlussleitung darf sich nur im Klem-
menbereich (Bild 1, 6) befinden.
„ Am Tasten-Aufsatz die Gruppenadresse 0-F
des schwarzen Drehcodierschalters (Bild 2,
7) entsprechend der Einstellung am BTE-116
Tastenexpander einstellen.
„ Am Tasten-Aufsatz die Teilnehmeradresse des
blauen Drehcodierschalters (Bild 2, 8) entspre-
chend des Türruf-Anschlusses am BTE-116
Tastenexpander einstellen.
�
Es dürfen max. 3 Haustelefone mit identischer
Adresseinstellung (Parallelbetrieb) installiert sein.
ON
(9)
1 2 3 4
0 0
(7) (8)
Bild 2: Dreh- und DIP-Schaltereinstellung
„ Den DIP-Schalter für Betriebsarten (Bild 2, 9)
entsprechend Tabelle 1 einstellen.
�
11/2012
0221215
