Komponenten und Bedienelemente

6.1

Komponenten

Deichsel
Die optimale Arbeitshöhe der Deichsel, kann durch Verstellen der Gewindespin-
del, verstellt werden.
Zentralaufhängung
Die Zentralaufhängung dient zum Anheben der Maschine. Sie befindet sich ex-
akt im Schwerpunkt der Maschine, kann jedoch für Einsätze, bei denen die Bau-
höhe entscheidend ist, nach hinten versetzt werden.
100_0202_cp_0004.fm

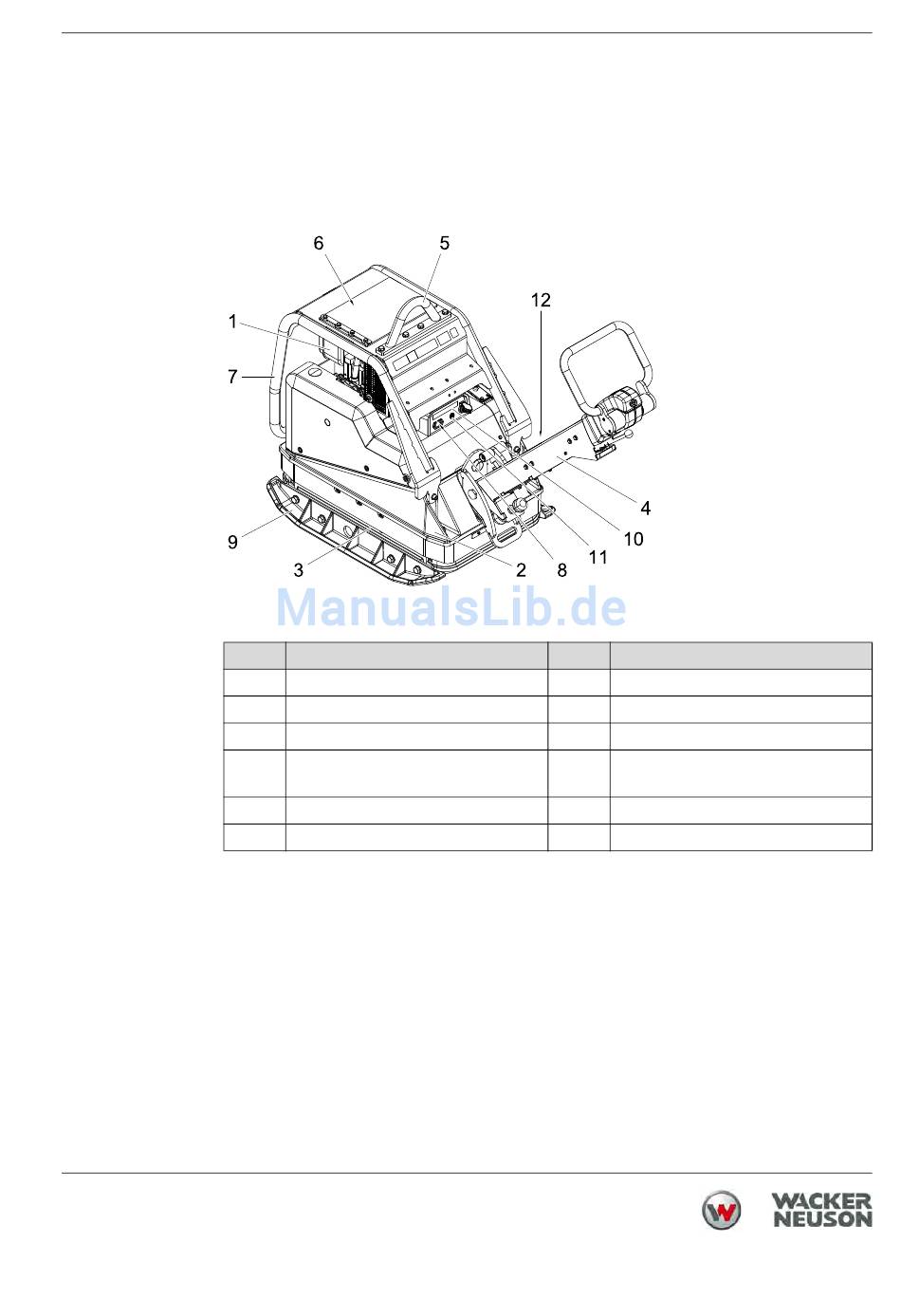

Pos. Bezeichnung
1 Antriebsmotor
2 Obermasse
3 Untermasse
4 Deichsel
5 Zentralaufhängung
6 Kraftstofftank
6 Komponenten und Bedienelemente
Pos. Bezeichnung
7 Schutzrahmen
8 Betriebsstundenzähler (optional)
9 Anbauplatten (optional)
10 Compatec - Verdichtungsanzei-
ge (optional)
11 Kontrolleuchte Betrieb
12 Typenschild
