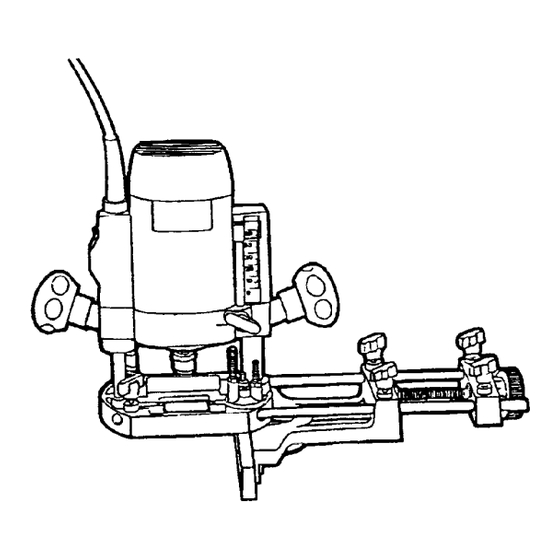

Bedienungsanleitung
Operating Instructions
GB
Electric Router
Instructions de Service
F
Defonceuse electrique
Gebruiksaanwijzing
Elektro-bovenfrees
Manual de instrucciones
E
Fresadora electrica de brazo superior
Manual de operacao
P
Fresadora electrica verticalr
Bruksanvisning
S
Elektro-överhandsfräs
Käyttöohje
SF
Sähköinen yläjyrsijä
Bruksanvisning
N
Elektrisk overfres
GR
Istruzioni per I' uso
Fresatrice verticale elettrica
Brugsanvisning
DK
Elektro-overfraeser
Art.-Nr.: 43.501 .OO
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL EOF 850 SP
Inhaltszusammenfassung für EINHELL EOF 850 SP
- Seite 1 Bedienungsanleitung Operating Instructions Electric Router Instructions de Service Defonceuse electrique Gebruiksaanwijzing Elektro-bovenfrees Manual de instrucciones Fresadora electrica de brazo superior Manual de operacao Fresadora electrica verticalr Bruksanvisning Elektro-överhandsfräs Käyttöohje Sähköinen yläjyrsijä Bruksanvisning Elektrisk overfres Istruzioni per I’ uso Fresatrice verticale elettrica Brugsanvisning Elektro-overfraeser Art.-Nr.: 43.501 .OO...
-
Seite 3: Wartung
Anwendung Beschreibung Die Oberfräse eignet sich besonders für Holz- und 1 Feststellknauf Kunststoffbearbeitung, ferner zum Ausschneiden von 2 Skala Aststellen, Fräsen von Nuten, Ausarbeiten von Ver- 3 Tiefenanschlag tiefungen, Kopieren von Kurven und Schriftzügen 4 Motorgehäuse usw. 5 Netzleitung Vor der Inbetriebnahme 6 Ein-Aus-Schalter 7 Knauf Die Spannung der Stromquelle muß... -
Seite 4: Montage Und Demontage Der Absaugung
Achtung! Benutzen der Staubabsaugung aus Gesundheitsgründen unbe- dingt erforderlich. Montage und Demontage der Absaugung A Absaugstutzen in Steg ,,A” des Fräskorbes einführen Absaugstutzen kann an Absauggeräte (Staubsauger) mit 0 35 mm Saugschlauch verwendet werden. B Absaugstutzen nach unten und vorne drücken, bis Ein- rastung in Steg ,,B”... -
Seite 5: Einstellen Der Frästiefe
Vor allen Umbauarbeiten an der Maschine Netzstecker ziehen. Achtung! Maschine nur ausgeschaltet an das Netz anschließen! Einstellen der Frästiefe Maschine auf das Werkstück stellen. Passende Voreinstellung am Revolveranschlag (1) vornehmen. Tiefenanschlages (3) lösen. Rechten Feststellknauf (4) für Tiefenfixierung lösen. Maschine langsam nach unten bewegen, bis Fräser das Werkstück berührt und mit Feststellknauf sichern. -
Seite 6: Spannen Und Lösen Eines Fräswerkzeuges
Bund aus den Konus löst. Werkzeug entnehmen. Nach jedem Arbeitsende Fräs- werkzeug entnehmen und schonend aufbewahren. Wechseln der Kohlebürsten Nach Lösen der 2 Schrauben (1) Deckel (2) entfernen. Halteklemme (3) abschrauben. Kohlebürste erneuern und wie der einsetzen Verwenden Sie immer Original- Einhell-Ersatzteile. -
Seite 7: Form- Und Kantenfräsen
Radien fräsen Maschine auf das Werkstück aufsetzen. Schnittiefe einstellen Führungsstange (1) in den Frässchuh (2) mittels Flügel- schraube (3) befestigen. Zirkelspitze (4) aufstecken und festschrauben Radius ermitteln und Zirkel- spitze ansetzen Maschine einschalten Nach Lösen des Feststell- knaufes (5) Maschine langsam nach unten bis zum Anschlag bewegen. - Seite 11 Pflegen Sie Ihre Werkzeuge mit Sorgfalt gut und sicher zu arbeiten. Befolgen Sie die War- tungsvorschriften und die Hinweise für Werkzeug- SICHERHEITSHINWEISE wechsel. Kontrollieren Sie regelmäßig den Stecker Achtung! Beim Gebrauch von Elektrowerkzeugen und das Kabel, und lassen Sie diese bei Beschädi- sind zum Schutz gegen elektrischen Schlag, Verlet- gung von einem anerkannten Fachmann erneuern.
