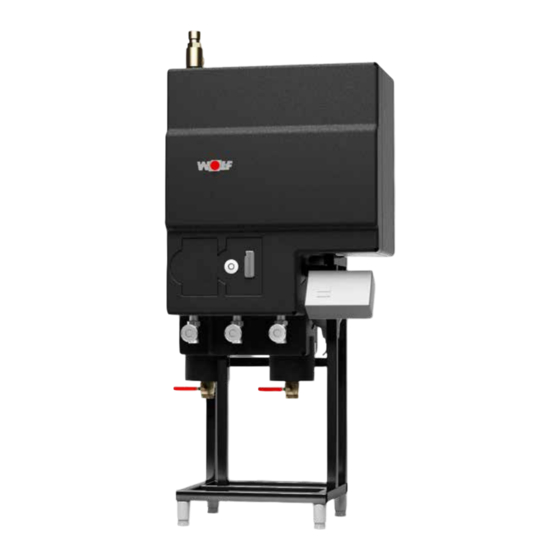

Funktionsbeschreibung Mit dem Zubehörpaket des Rücklaufeinschichtungs-Sets erfolgt die temperaturab- hängige Einschichtung in den Pufferspeicher während des Zirkulations- und Teillast- betriebes. Die Rücklauftemperatur im Primärkreis der Frischwasserstation (FWS), von der FWS zum Pufferspeicher, ist abhängig vom Betriebszustand. Im Zirkulations- und Teillast- betrieb liegt die Rücklauftemperatur höher als im Nennbereich bzw.
Seite 3
Hydraulische Einbindung (Hydraulikschema) Hinweis: Für den Temperaturfühler Heizungsrücklauf (FRL) die Fühlerhülse in der Station verwenden. FLA = Pufferspeicher FRL = Heizungsrücklauf FHZ = Heizungsvorlauf FWW = Warmwasser FZW = Zirkulationsrücklauf Legende 01 Kaltwasser 10 Strömungssensor 26 Sicherheitsventil 02 Warmwasser 11 Elektronische Warmwasserregelung 34 Rückflussverhinderer 03 Zirkulation 16 geregelte Heizungspumpe 36 Heizwasserpufferspeicher...
Seite 4
Elektronische Einbindung (Klemmplan SLM-20) 3064658_201510...
Seite 5
2x Kabelfühler TF25 PT1000,Heizungsrücklauf (FRL) und Pufferspeicher (FLA) 2x Kabelverschraubung für Temperaturfühlerfühler 1x Tauchrohr 200 mm für FLA 1x 3-Wege-Umschaltventil (VRU) Die Rücklaufeinschichtungssets sind auf die Übertragungsleistung der Frischwasser- stationen abgestimmt: FWS-2-140: Rücklaufeinschichtungsset DN 20 FWS-2-350: Rücklaufeinschichtungsset DN 25 FWS-2-455: Rücklaufeinschichtungsset DN 32 3064658_201510...
Seite 6
Einstellungen am Stationslademodul SLM-20 Zur Aktivierung der Rücklaufeinschichtung sind nachfolgende Schritte erforderlich: Hauptmenü → Systemwartung → PIN Eingabe (1111) → Anlagentyp FWS-2 → Hzg-RL-Einsch.: von „aus“ auf „ein“ ändern, „übernehmen“ 2x bestätigen. Es erfolgt ein Neustart. Die Rücklaufeinschichtung des Heizungsrücklaufs in den Heizungspuffer erfolgt temperaturabhängig.
