DE
Betriebsanleitung
GB
Operating Instructions
ES
Manual de uso
FR
Mode d'emploi
IT
Istruzioni per lùso
PT
Manual do utilizador
NL
Gebruiksaanwijzing
SV
Instruktionsbok
DK
Betjeningsvejledning
FI
Käyttöohjeet
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com

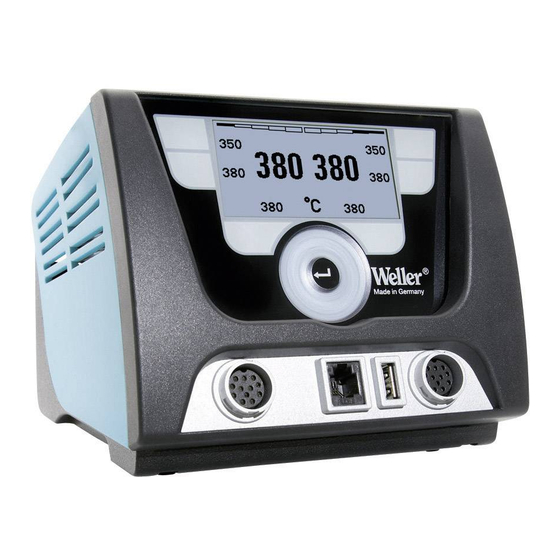

Weller Lötstation WX 2
GR
Οδηγίες Λειτουργίας
T R
Kullanım kılavuzu
C Z
Návod k použití
PL
Instrukcja obsługi
HU
Üzemeltetési utasítás
S K
Návod na používanie
SL
Navodila za uporabo
EE
Kasutusjuhend
LV
Lietosanas instrukcija
LT
Naudojimo instrukcija
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weller WX 2
Inhaltszusammenfassung für Weller WX 2
- Seite 1 Weller Lötstation WX 2 Betriebsanleitung Οδηγίες Λειτουργίας Operating Instructions Kullanım kılavuzu Manual de uso Návod k použití Mode d’emploi Instrukcja obsługi Istruzioni per lùso Üzemeltetési utasítás Manual do utilizador Návod na používanie Gebruiksaanwijzing Navodila za uporabo Instruktionsbok Kasutusjuhend Betjeningsvejledning Lietosanas instrukcija Käyttöohjeet...
- Seite 2 Lieferumfang Υλικά παράδοσης Included in delivery Teslimat kapsamı Piezas suministradas Rozsah dodávky Fourniture Zakres dostawy Dotazione Szállítási terjedelem Fornecimento Rozsah dodávky Omvang van de levering Obseg pošiljke Leveransomfattning Tarne sisu Leveringsomfang Piegādes komplekts Toimitussisältö Komplektas PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 3 Zubehör Εξαρτήματα Accessory Aksesuar Accessorio Příslušenství Accessoires Wyposażenie Accessorio Tartozékok Acessório Príslušenstvo Toebehoren Oprema Tillbehör Tarvikud Tilbehør Piederumi Lisälaite Priedas Fast Response WXP 65 WXP 120 WXP 200 Active Tip WXD 2 WXMP WXMT WXDP 120 □ □ WHP 1000 □...
- Seite 4 WXD 2 WXD 2 WX 2 WXD 2 RS232 RS232 Schnittstelle vorne Port på framsidan Csatlakozó elöl Interface for Rozhranie vpredu Front port Interfaz en parte delantera Liitäntä edessä Vmesnik spredaj Θύρα διεπαφής μπροστά Eesmine liides Interface avant Interfaccia anteriore ön arabirim...
- Seite 5 WX 1 WX 2 WXD 2 Potentialausgleich Potentialutjämning Feszültségkiegyenlítő hüvely Spændingsudligning Zásuvka vyrovnania potenciálov Equipotential bonding Potentiaalin tasaus Vtičnica za izenačevanje potenciala Equipotencial Εξίσωση δυναμικού Potentsiaalide ühtlustuspuks Compensation de potentiel Potansiyel dengelemesi Potenciālu izlīdzināšanas Compensazione di potenziale Vyrovnání potenciálů pieslēgvieta Equilíbrio do potencial...
- Seite 6 Anschluss Σύνδεση Connection Bağlantı Conexión Připojení Connexion Podłączenie Collegamento Bekötés Ficha Pripojenie Aansluiting Priključek Anslutning Ühendamine Tilslutning Pieslēgums Liitäntä Prijungimas PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 7 WX 1 WX 2 WXD 2 T i p T 005 87 647 10 T 005 87 647 12 T 005 87 647 12 T 005 87 647 10 T 005 87 647 10 T 005 87 647 12 T 005 87 647 10...
- Seite 8 Manejo Princip obsluhy Principe d'utilisation Zasada obsługi Filosofia di comando Kezelési elv Princípio de utilização Princíp obsluhy Bedieningsprincipe Načina upravljanja Användningsprincip Kasutuspõhimõte Betjeningsprincip Lietošanas princips Käyttöperiaate Valdymo principas WX 2, WXD 2 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 9 Kanal ein-/ ausschalten Απενεργοποίηση/ ενεργοποίηση καναλιού Switching the channel on/ off Kanal kapatma/ açma Conexión/ Desconexión del canal Vypnutí/ zapnutí kanálu Activation / désactivation du canal Włączanie / wyłączanie kanału Attivazione/ Disattivazione di un canale Csatorna ki-/ bekapcsolása Desligar/ ligar o canal Vypnutie/ zapnutie kanálu Kanaal uit-/ inschakelen Vklop/ izklop kanala...
- Seite 10 Solltemperatur Ονομαστική θερμοκρασία Nominal temperature Nominal sıcaklık Temperatura de referencia Nominal sıcaklık Température de consigne Temperatura zadana Temperatura nominale Temperatura hőmérséklet Temperatura nominal Požadovaná teplota Gewenste temperatuur želena temperatura Börtemperatur Sihttemperatuur Nominel temperatur Vēlamā temperatūra Ohjelämpötila Nustatytoji temperatūra 100 - 450°C (550°C) 200 - 850°F (999°F)
- Seite 11 Festtemperatur auswählen Επιλογή της σταθερής θερμοκρασίας Select ixed temperature Sabit sıcaklık seçilmeli Seleccionar un valor fijo de temperatura Volba pevné teploty Sélectionner la température fixe Wybór stałej temperatury Selezione della temperatura fissa Rögzített hőmérséklet kiválasztása Seleccionar temperatura fixa Zvoľte do pamäte fixnú teplotu Vaste temperatuur selecteren Izbira stalne temperature Välj fast temperatur...
- Seite 12 Festtemperatur einstellen und speichern Ρύθμιση / αποθήκευση της σταθερής θερμοκρασίας Set and save fixed temperature Sabit sıcaklık ayarlanmalıdır / kaydedilmelidir Ajustar / guardar un valor fijo de temperatura Nastavení a uložení pevné teploty Réglage et mémoriser la température fixe Ustawianie i zapis stałej temperatury Impostazione e memorizzazione della Rögzített hőmérséklet beállítása / mentése temperatura fissa...
- Seite 13 Tastenbelegung Υλικά παράδοσης Included in delivery Teslimat kapsamı Piezas suministradas Rozsah dodávky Fourniture Zakres dostawy Dotazione Szállítási terjedelem Fornecimento Rozsah dodávky Omvang van de levering Obseg pošiljke Leveransomfattning Tarne sisu Leveringsomfang Piegādes komplekts Toimitussisältö Komplektas Auswahl/Einstellung Wert Select/set value Selección/Ajuste del valor Sélection / réglage valeur Selezione/Impostazione del valore Selecção/regulação do valor...
- Seite 14 Tastenbelegung Υλικά παράδοσης Included in delivery Teslimat kapsamı Piezas suministradas Rozsah dodávky Fourniture Zakres dostawy Dotazione Szállítási terjedelem Fornecimento Rozsah dodávky Omvang van de levering Obseg pošiljke Leveransomfattning Tarne sisu Leveringsomfang Piegādes komplekts Toimitussisältö Komplektas La temperatura nominale attiva viene memorizzata come temperatura fissa, sotto il tasto premuto.
- Seite 15 Tastenbelegung Υλικά παράδοσης Included in delivery Teslimat kapsamı Piezas suministradas Rozsah dodávky Fourniture Zakres dostawy Dotazione Szállítási terjedelem Fornecimento Rozsah dodávky Omvang van de levering Obseg pošiljke Leveransomfattning Tarne sisu Leveringsomfang Piegādes komplekts Toimitussisältö Komplektas Aufruf Parametermenü Open Parameter menu Acceso al Menú...
- Seite 16 Tastenbelegung Υλικά παράδοσης Included in delivery Teslimat kapsamı Piezas suministradas Rozsah dodávky Fourniture Zakres dostawy Dotazione Szállítási terjedelem Fornecimento Rozsah dodávky Omvang van de levering Obseg pošiljke Leveransomfattning Tarne sisu Leveringsomfang Piegādes komplekts Toimitussisältö Komplektas tval av tillsatsenhet > Börtemperaturfönstret för höger-/vänsteranslutet Valg af ekstraapparat >...
- Seite 17 Tastenbelegung Υλικά παράδοσης Included in delivery Teslimat kapsamı Piezas suministradas Rozsah dodávky Fourniture Zakres dostawy Dotazione Szállítási terjedelem Fornecimento Rozsah dodávky Omvang van de levering Obseg pošiljke Leveransomfattning Tarne sisu Leveringsomfang Piegādes komplekts Toimitussisältö Komplektas Lisälaitteen valinta, lisälaitteen parametria- setusten avaamisen edellytys Επιλογή...
-
Seite 18: Technische Daten
Technische Daten Lötstationen/ WX 1 WX 2 WXD 2 Entlötstation Abmessungen L x B x H 170 x 151 x 130 mm (6,69 x 5,94 x 5,12 inch) Gewicht ca. 3,2 kg ca. 3,8 kg Netzspannung 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz... -
Seite 19: Zu Ihrer Sicherheit
Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen. Berücksichtigte Richtlinien Die Weller Lötstationen/ Entlötstation entsprechen den Angaben der EG Konformitätserklärung mit den Richtlinien 2004/108/EG, 2006/95/EG und 2011/65/EU (RoHS). Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht... -
Seite 20: Gerät In Betrieb Nehmen
Üben Sie keine mechanische Kraft auf die Lötspitze aus. „ WX 2, WXD 2: Überlastabschaltung (255 W) Wenn zwei Werkzeuge gleichzeitig am WX 2 / WXD 2 angeschlossen werden, die zusammen mehr als 255 W benötigen, kommt es zu einer Überlastabschaltung. Es kann immer nur ein Werkzeug/Kanal verwendet werden. - Seite 21 Parametermenü Das Parametermenü ist in zwei Bereiche unterteilt: Parameter Parametermenü 1 Standby Temperatur „ Standby Zeit (Temperaturabschaltung) „ AUTO-OFF Zeit (Automatische Abschaltzeit) „ Empfindlichkeit „ Parametermenü 2 Offset (Temperatur-Offset) „ Regelverhalten „ Prozessfenster „ Stationsparameter Stationsparameter 1 Sprache „ Temperaturversion °C/°F (Temperatureinheiten) „...
-
Seite 22: Standby Zeit (Temperaturabschaltung)
Parametermenü Standby Temperatur Menüaufruf Parametermenü 1 Die Lötwerkzeuge haben eine Nutzungserkennung (Sensor) im Griff, welche bei Nichtbenutzung des Lötwerkzeugs den Abkühlvorgang automatisch einleitet. Nach einer Temperaturabschaltung wird automatisch die Standby Temperatur eingestellt. Standby Zeit (Temperaturabschaltung) Menüaufruf Parametermenü 1 Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellten Standby Zeit auf Standby Temperatur abge- senkt. - Seite 23 Parametermenü Offset (Temperatur-Offset) Menüaufruf Parametermenü 2 Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden. Regelverhalten Menüaufruf Parametermenü 2 Die Funktion bestimmt das Aufheizverhalten des Lötwerkzeuges zum Erreichen der eingestellten Werkzeugtemperatur. Option Beschreibung standard angepasstes (mittleres) Aufheizen (Werkseinstellung)
-
Seite 24: Lcd-Grundhelligkeit
Passwort- Menü-Punkt. Im Display erscheinen drei Sterne (***). 2. Den dreistelligen Verriegelungscode mittels Dreh-Klick-Rad einstellen. Code□vergessen?□ 3. Code mit der Eingabe-Taste bestä- Wenden Sie sich bitte an tigen. unseren Kunden Service: info@weller-tools.com. Tastentöne ein/aus Menüaufruf Stationsparameter 1 Option Beschreibung eingeschaltet ausgeschaltet LCD-Kontrast Menüaufruf... - Seite 25 Parametermenü Bildschirmschoner Menüaufruf Stationsparameter 2 Option Beschreibung eingeschaltet ausgeschaltet Bildschirmschoner Roboterausgang Menüaufruf Stationsparameter 2 Der Roboterausgang befindet sich auf der Rückseite des Geräts. Folgende Auswahlpunkte stehen zur Wahl:: WX1: Off – On – ZeroSmog – Stop&Go WX2/ WXD2: Off – links – rechts – links & rechts – ZeroSmog – Stop&Go Option Beschreibung...
- Seite 26 Parametermenü Vakuum Vorlauf * Menüaufruf Stationsparameter 3 Um ein vorzeitiges Starten der Pumpe zu verhindern oder um eine definierte Vorwärmzeit der Lötstelle zu gewährleisten, kann eine Einschaltverzögerung eingestellt werden Option Beschreibung 0 sec OFF: Vakuum Vorlauf Funktion ist ausgeschaltet (Werkseinstellung) 1-10 sec ON: Vakuum Vorlauf Zeit, individuell einstellbar Vakuum Nachlauf *...
-
Seite 27: Potentialausgleich
Potentialausgleich Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich: Hart geerdet Ohne Stecker (Auslieferungszustand). Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt. Potentialfrei Mit Stecker Weich geerdet Mit Stecker und eingelötetem Wider- stand. Erdung über den gewählten Widerstand Firmware update durchführen 1. -
Seite 28: Fehlermeldungen Und Fehlerbehebung
Verwendung des Begriffs „Garantie“ abgegeben worden ist. Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierten Personen Eingriffe vorge- nommen wurden. Technische Änderungen vorbehalten! Bitte informieren Sie sich unter www.weller-tools.com. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 29: Technical Data
Technical Data soldering station/ desol- WX 1 WX 2 WXD 2 dering station Dimensions L x W x H 170 x 151 x 130 mm (6,69 x 5,94 x 5,12 inch) Weight ca. 3,2 kg ca. 3,8 kg Mains supply voltage... -
Seite 30: For Your Safety
The manufacturer will not be liable for unauthorised modifications to the device. Applied directives The Weller soldering station/ desoldering station conforms to the specifications of the EC Declaration of Conformity as defined by Directives 2004/108/EC, 2006/95/EC and 2011/65/EU (RoHS). Disposal... -
Seite 31: Starting Up The Device
„ WX 2, WXD 2: Overload cut-out (255 W) If two tools are simultaneously connected to WX 2 / WXD 2 and together have a power demand of greater than 255 W, an overload cut-out will occur. Only one tool/channel can be used at a time. -
Seite 32: Parameter Menu
Parameter menu The parameter menu is subdivided into two areas: Parameters Parameter menu 1 Standby temperature „ Standby time (temperature deactivation) „ AUTO OFF time (automatic switch-off time) „ Sensitivity „ Parameter menu 2 Offset (temperature offset) „ Control response „... - Seite 33 Parameter menu Standby temperature Open Menu Parameter menu 1 Note The soldering tools have a usage detector (sensor) in the hand- le which automatically starts the cooling cycle when the soldering tool is not in use. The standby temperature is automatically set after a temperature deactivation.
- Seite 34 Parameter menu Offset (temperature offset) Open Menu Parameter menu 2 The actual soldering-tip temperature can be adapted by entering a temperature offset around ± 40 °C (± 72 °F). Control response Open Menu Parameter menu 2 The function determines the heating characteristics of the soldering tool to achieve the set tool temperature.
- Seite 35 Parameter menu Password (lock function) Open Menu Station parameters 1 After switching the lock function on, only the fixed temperature keys can be operated on the soldering station. All other settings are disab- led until the repair station is unlocked again. Note If you want only one temperature value to be selectable, the control keys fixed temperature keys) must be set to the same temperature...
-
Seite 36: Screen Saver
Parameter menu Screen saver Open Menu Station parameters 2 Option Description Screen saver Robot output Open Menu Station parameters 2 The robot output is on the back of the device. The following options are available:: WX1: Off – On – ZeroSmog – Stop&Go WX2/ WXD2: Off –... - Seite 37 Parameter menu Vacuum pre-feed * Open Menu Station parameters 3 In order to prevent the pump from starting prematurely or to ensure a defined soldering-joint preheating time, it is possible to set an ON delay. Option Description 0 sec OFF: vacuum pre-feed function is OFF (factory setting) 1-10 sec ON: vacuum pre-feed time, individually...
-
Seite 38: Equipotential Bonding
Equipotential bonding Four variants are possible by connecting the 3.5 mm jack socket differently: Hard-grounded supplied without plug. Equipotential with plug, equaliser at centre contact. bonding Floating with plug Soft-grounded with plug and soldered resistor. Ground- ed through selected resistor. Carrying out a firmware update 1. -
Seite 39: Error Messages And Error Clearance
The warranty shall be void if damage is due to improper use and if the device has been tampered with by unauthorised persons. Subject to technical alterations and amendments. For more information please visit www.weller-tools.com. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 40 WX 2 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
