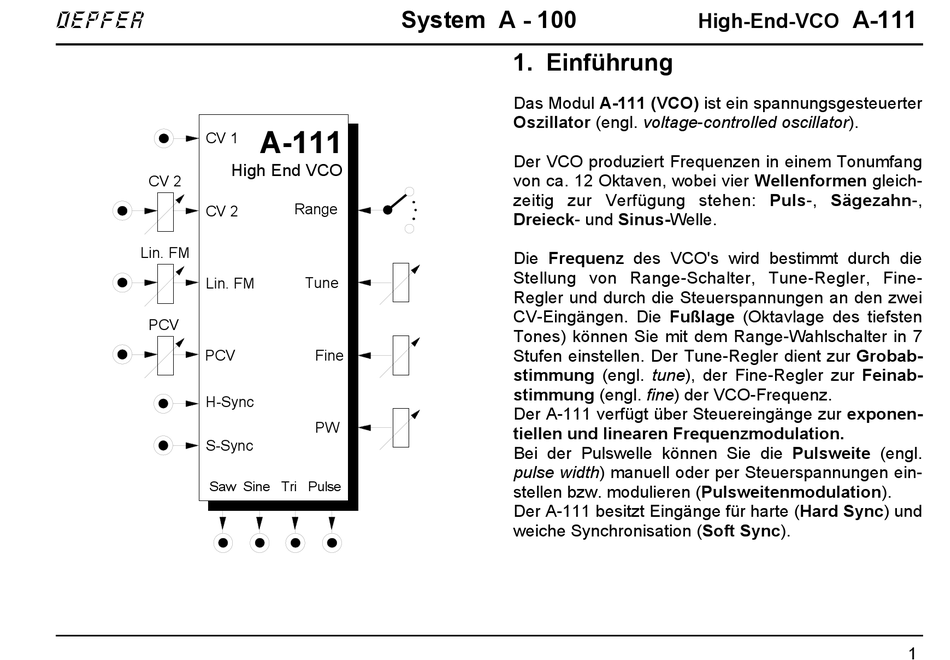

1. Einführung
Das Modul A-111 (VCO) ist ein spannungsgesteuerter
Oszillator (engl. voltage-controlled oscillator).
Der VCO produziert Frequenzen in einem Tonumfang
von ca. 12 Oktaven, wobei vier Wellenformen gleich-
zeitig zur Verfügung stehen: Puls-, Sägezahn-,
Dreieck- und Sinus-Welle.
Die Frequenz des VCO's wird bestimmt durch die
Stellung von Range-Schalter, Tune-Regler, Fine-
Regler und durch die Steuerspannungen an den zwei
CV-Eingängen. Die Fußlage (Oktavlage des tiefsten
Tones) können Sie mit dem Range-Wahlschalter in 7
Stufen einstellen. Der Tune-Regler dient zur Grobab-
stimmung (engl. tune), der Fine-Regler zur Feinab-
stimmung (engl. fine) der VCO-Frequenz.
Der A-111 verfügt über Steuereingänge zur exponen-
tiellen und linearen Frequenzmodulation.
Bei der Pulswelle können Sie die Pulsweite (engl.
pulse width) manuell oder per Steuerspannungen ein-
stellen bzw. modulieren (Pulsweitenmodulation).
Der A-111 besitzt Eingänge für harte (Hard Sync) und
weiche Synchronisation (Soft Sync).
A-111
High-End-VCO
1
