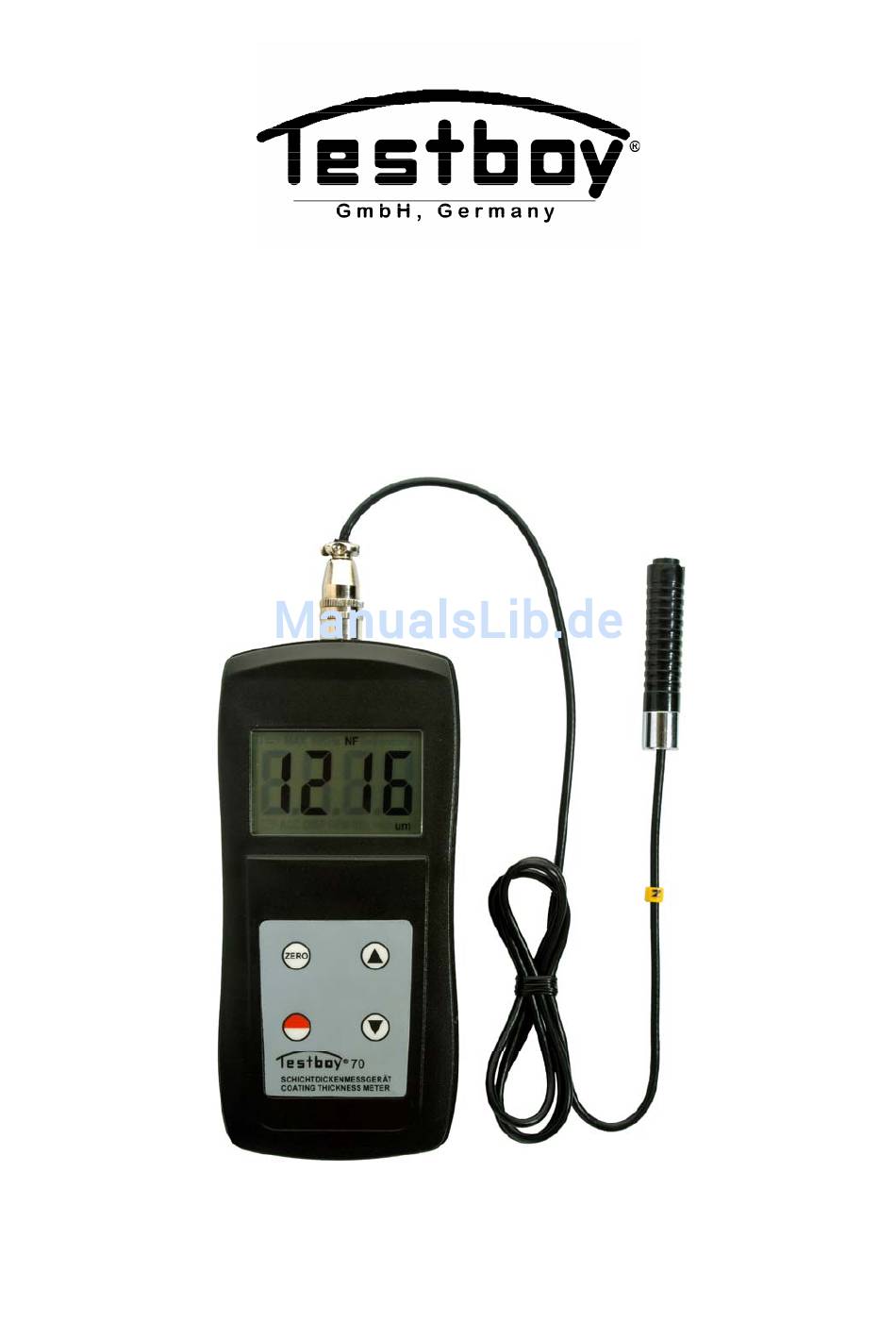

- Seite 1 Testboy 70 Schichtdickenmeßgerät Coating thickness meter Bedienungsanleitung Operating Instructions 0508...

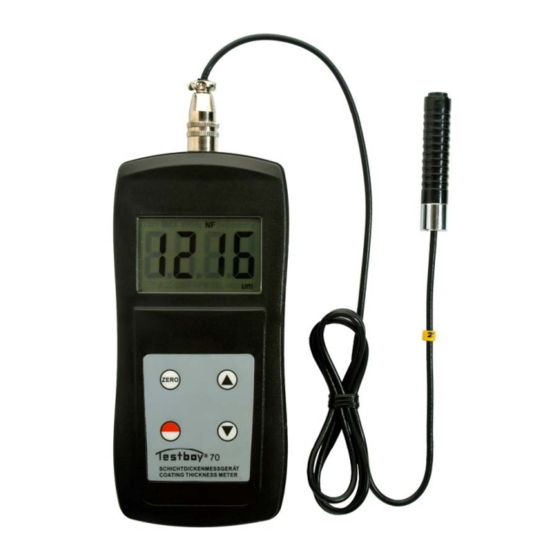

- Seite 2 Bedienungsanleitung ® Das Schichtdickenmessgerät Testboy 70 misst alle nichtmagnetischen Schichten wie Lacke, Emaille, Chrom, Kupfer, Zink etc. auf Stahl oder Eisen und ebenso nach Sondenwechsel alle isolierenden Schichten wie Lacke, Kunststoffe, Emaille etc. auf nichtmagnetischem, metallischem Untergrund, also zum Beispiel auf Aluminium, Kupfer, Messing oder unmagnetischem Stahl.
- Seite 3 Nulleinstellung Bei Inbetriebnahme bzw. Batteriewechsel, bei unterschiedlichen Messaufgaben oder von Zeit zu Zeit ist eine Nulleinstellung des Gerätes vorzunehmen. Setzen Sie das Gerät auf eine im Zubehör befindliche Nullplatte auf. Für die F(magnetisch)-Sonde nehmen Sie die Eisenplatte, für die N(nicht magnetisch)-Sonde die Aluminiumplatte, wenn Sie auf Aluminium messen wollen;...
- Seite 4 Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen vorbehalten Qualitätszertifikat Die Testboy GmbH bestätigt hiermit, dass das erworbene Produkt gemäß den festgelegten Prüfanweisungen während des Fertigungsprozesses kalibriert wurde. Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem nach ISO 9001:2000 überwacht.
- Seite 5 Technische Spezifikationen Grundwerkstoff (Substrat) Eisen oder Stahl Fe-Sonde Nichtmagnetische Metalle, z.B. Aluminium, Zink, Kupfer, Messing, bestimmte Edelstahlsorten NFe-Sonde Technische Daten Testboy 70 Anzeige 4 digit LCD Messbereich 0 - 1250µm / 0 - 50mil Auflösung 1µm Messgenauigkeit ± ( 1 ~ 3% H + 1)n oder 2,5µ...
-
Seite 6: Measuring Procedure
Manual ® The Coating Thickness Gauge Testboy 70 is small in size, light in weight, easy to carry. Although complex and advanced, it is convenient to use and operate. Its ruggedness will allow many years of use if proper operating techniques are followed. Please read the following instructions carefully and always keep this manual within easy reach. -
Seite 7: Battery Replacement
Warranty As an ISO 9001 certified enterprise we guarantee you a constant high quality of our products. This makes us possible to grant you a guarantee of 5 years on our Testboy-products... -
Seite 8: Specifications
1x Operating Manual 3x Batteries 1,5V AAA Micro 1x Fe – Probe 1x NFe – Probe 1x Service Case GmbH Elektrotechnische Spezialfabrik Beim Alten Flugplatz 3, D-49377 Vechta, Germany Tel: +49 (0)4441/89112-10 - Fax: +49 (0)4441/84536 Internet: http://www.testboy.de – e-Mail: info@testboy.de...
