Um die Rauschspannung zu messen:
1. Wenn der Wahlschalter auf die Position „OFF" eingestellt ist, schließen
Sie das Instrument wie in Abbildung 2 gezeigt an.
2. Stellen Sie den Wahlschalter auf die Rauschspannungseinstellung „V"
ein.
3. Der Messwert der Rauschspannung wird auf dem LCD-Display
angezeigt, wie in Abbildung 3 zu sehen ist.

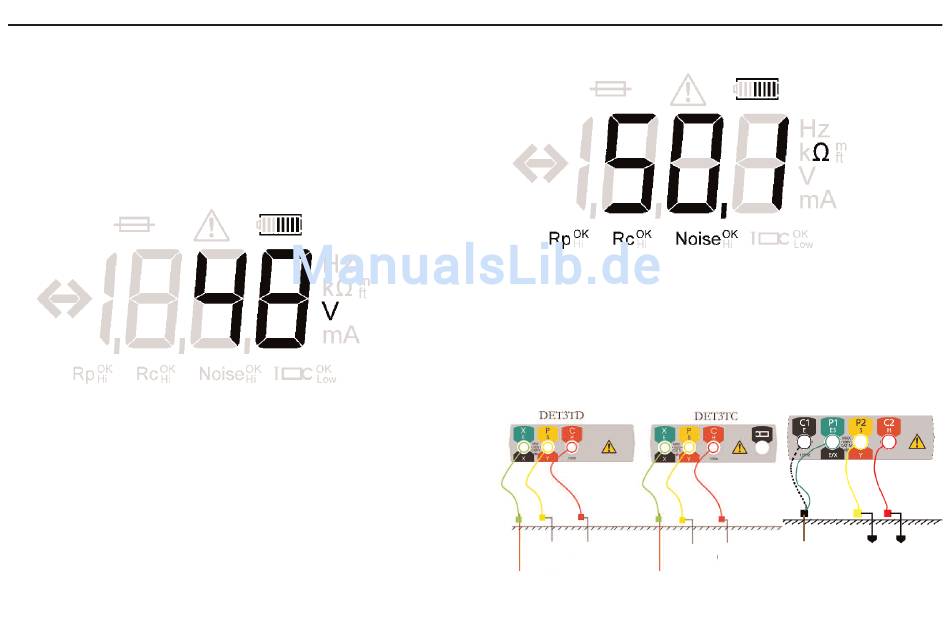

Abbildung 3: Messwert der Rauschspannung
Messung des Zweipolwiderstands (DET3TC, DET3TD, DET4TD)
1. Wenn der Wahlschalter auf die Position „OFF" eingestellt ist, schließen
Sie das Instrument wie in Abbildung 2 gezeigt anaber an dem zu
prüfenden Teil der Installation angeschlossen.
2. Stellen Sie den Wahlschalter auf die Zweipolwiderstands-Messeinstellung
„2P" ein.
3. Drücken Sie die TEST-Taste, und geben Sie sie dann frei [durch Drücken
und Halten der TEST-Taste wird die Widerstandsmessung kontinuierlich
aktualisiert und angezeigt].
12
4. Ein Widerstandsmesswert wird auf dem LCD-Display angezeigt, wie in
Abbildung 4 zu sehen ist.
Abbildung 4: Messwert des Zweipolwiderstands
Hinweis: Bei der Testspannung, die für die Messung des Widerstands
verwendet wird, handelt es sich um Wechselspannung, weshalb sie ggf.
nicht für die Durchgangsprüfung in Übereinstimmung mit den örtlichen
Verordnungen geeignet ist.
Messung des dreipoligen Erdungsstabwiderstands (DET3TC,
DET3TD, DET4TD)
Potential- Stromspieß
Potential-
spieß
spieß
Erdungsstab im Test
Erdungsstab im Test
Abbildung 5: Anschlüsse für das Messen des dreipoligen
Erdungsstabwiderstands.

DET4TD

Stromspieß
Stromspieß
Erdungs- Potential-
stab im spieß
Test
