2. Contenu de l'emballage et spécifications techniques

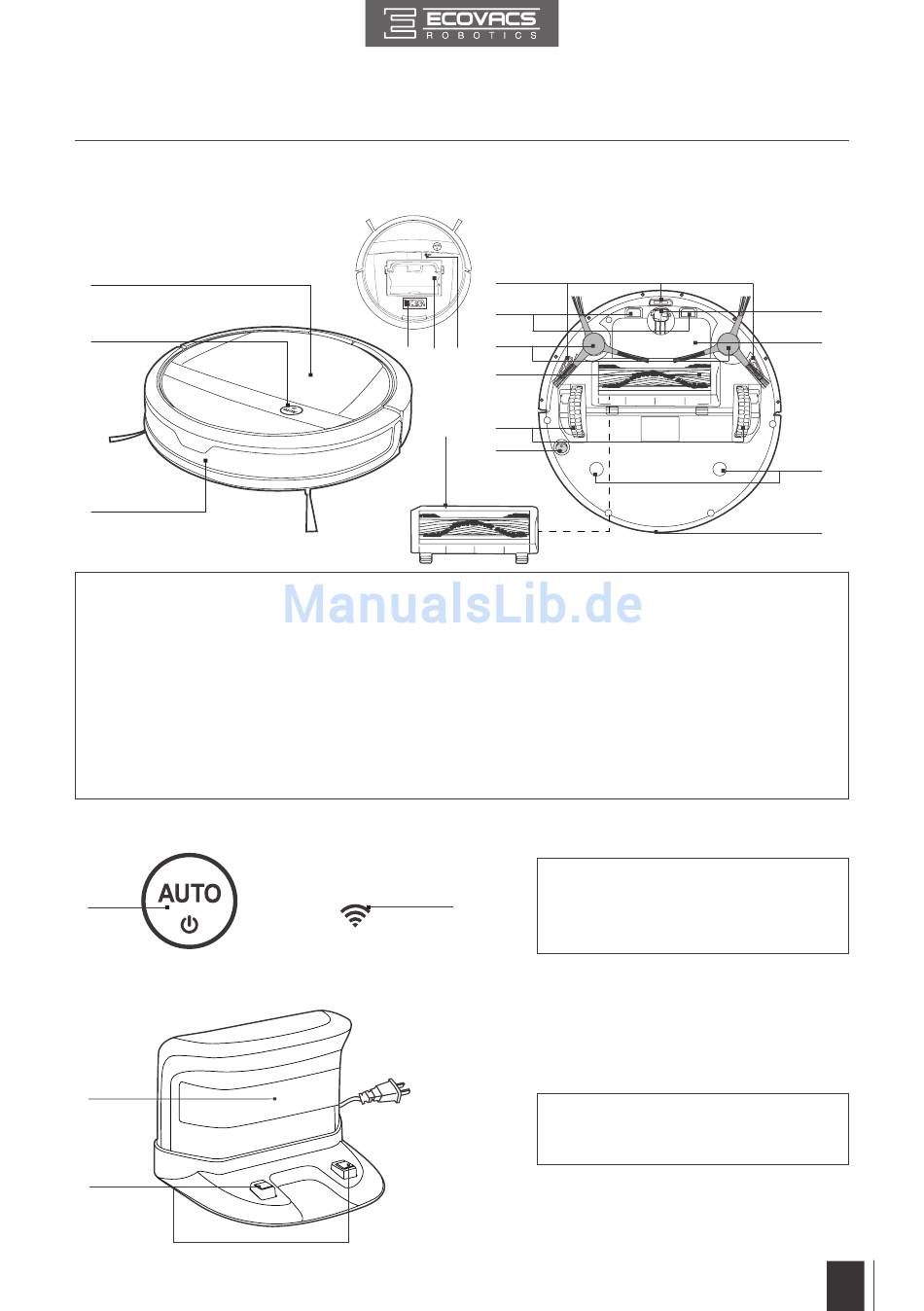

2.3 Schéma du produit
Robot
1
2
3
1. Capot supérieur

2. Panneau de commande

3. Capteurs anticollision
4. Capteurs antichute
5. Contacts de charge
6. Brosses latérales
7. Option Brosse principale
8. Roues motrices
Panneau de commande
1

Station de charge

1
2
4
5
6
17 15 14
7
16
8
9
9. Commutateur d'alimentation à
la base du robot
10. Roue universelle
11. Couvercle de la batterie
12. Logements du réservoir
humide/sec avancé
13. Récepteur infrarouge pour
télécommande
2
14. Bouton de réinitialisation
(pour le service clientèle
uniquement)
15. Réservoir à poussière
16. Couvercle de la brosse
principale
17. Outil de nettoyage multifonction
1. Bouton de mode AUTO
(MARCHE/PAUSE)
2. Voyant Wi-Fi
1. Générateur de signaux infrarouges
2. Broches de la station de charge
10
11
12
13
99
FR
