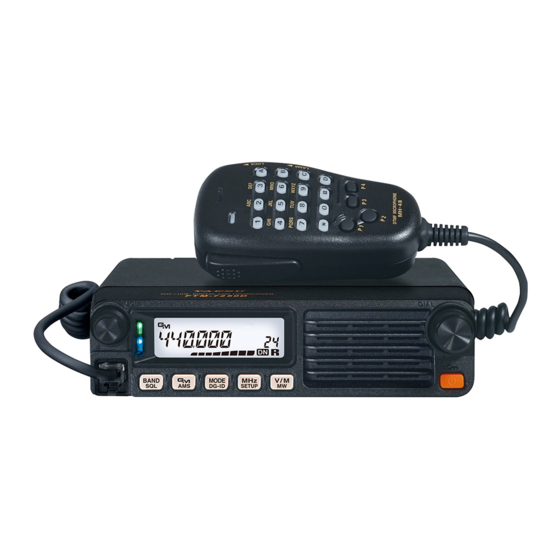

  • Seite 1 FTM-7250DE Erweitertes Handbuch DIGITALES/ANALOGES VHF/UHF-FUNKGERÄT C4FM/FM...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Basisfunktionen ..........................2 Mikrofonverstärkungseinstellung ....................2 RF-Squelch-Funktion ........................2 Erweiterter Betrieb ...........................3 Programmieren der Tastenbelegungen ..................3 Auswahl des Squelchtyps im analogen FM-Modus ................4 CTCSS-Betrieb ..........................5 Tonsuche ............................6 DCS-Betrieb............................7 DCS-Suche .............................8 Split Tone-Betrieb ...........................9 EPCS-Funktion (Enhanced Paging & Code Squelch) ..............10 Speichern von CTCSS-Tonpaaren für EPCS-Betrieb ...............10 Aktivieren des erweiterten Paging- und Code-Squelch-Systems ..........

  • Seite 3: Basisfunktionen

    Basisfunktionen Mikrofonverstärkungseinstellung Die Mikrofonverstärkung wurde ab Werk auf einen Wert programmiert, der ausreichend für das Mikrofon MH-48A6JA im Lieferumfang sein sollten. Wenn ein Zubehörmikrofon verwendet wird, muss ggf. ein anderer MIC-Verstärkungspegel eingestellt werden. 1. Die Taste [ MHz ( SETUP) ] lang drücken, um den Einstellmodus aufzurufen.

  • Seite 4: Erweiterter Betrieb

    Erweiterter Betrieb Programmieren der Tastenbelegungen Die Standardtastenfunktionen des FTM-7250DE wurden im Werk den Mikrofontasten [ P3 ] / [ P4 ] zugewiesen. Der Benutzer kann diese Tastenfunktionsbelegungen ändern, wenn schneller Zugriff auf eine andere Funktion gewünscht ist. Zum Ändern der Belegungen der programmierbaren Tasten: 1.

  • Seite 5: Auswahl Des Squelchtyps Im Analogen Fm-Modus

    Squelch nicht geöffnet, und wenn das Tonsignal verschwindet, öffnet der Squelch und die Kommunikation beginnt. Aktiviert eine neue Zweiton-CTCSS-Pager-Funktion. Kommunikation mit FTM-7250DE-Funkgeräten unter Freunden (wird PAGER können persönliche Codes festgelegt werden (jeder Code besteht angezeigt) aus zwei Tönen), sodass nur bestimmte Stationen gerufen werden können.

  • Seite 6: Ctcss-Betrieb

    Erweiterter Betrieb CTCSS-Betrieb Dieses Funkgerät verfügt über das CTCSS (Continuous Tone-coded Squelch System), mit dem Audio nur zu hören ist, wenn Signale empfangen werden, die einen Ton enthalten, der der Einstellung im Ton-Squelch-Menü entspricht. Indem der CTCSS-Ton mit der Gegenstation im Voraus abgestimmt wird, ist ein stilles Mithören möglich.

  • Seite 7: Tonsuche

    Erweiterter Betrieb Tonsuche Wenn der DCS-Ton, der von einer Gegenstation übertragen wird, nicht bekannt ist, kann das Funkgerät auf das eingehende Signal abgestimmt und ein Tonsuchlauf aktiviert werden, um nach dem verwendeten Ton zu suchen und ihn zu identifizieren. Zur Suche nach dem verwendeten Ton: 1.

  • Seite 8: Dcs-Betrieb

    Erweiterter Betrieb DCS-Betrieb Dieses Funkgerät verfügt über eine Funktion DCS (Digitalcodesquelch), mit der Audio nur gehört werden kann, wenn Signale mit dem passenden DCS-Code empfangen werden. Der DCS-Code wird im Voraus mit den Partnerstationen abgestimmt und so ist ein stiller Stand-by-Empfang möglich.. Hinweis: DCS funktioniert nicht in der digitalen Betriebsart.

  • Seite 9: Dcs-Suche

    Erweiterter Betrieb DCS-Suche Wenn der DCS-Code, der von einer Gegenstation übertragen wird, nicht bekannt ist, kann das Funkgerät auf das eingehende Signal abgestimmt und ein DCS-Codesuchlauf aktiviert werden, um nach dem verwendeten DCS-Code zu suchen und ihn zu identifizieren. Zur Suche nach dem verwendeten DCS-Code: 1.

  • Seite 10: Split Tone-Betrieb

    Erweiterter Betrieb Split Tone-Betrieb Das FTM-7250DE kann für den Betrieb in einem “Split Tone”-System über das Einrichtmenü konfiguriert werden, um den Betrieb an Repeatern mit einer Mischung aus CTCSS- und DCS- Steuerung zu erleichtern. 1. Die Taste [ MHz ( SETUP )] lang drücken, um den Einstellmodus aufzurufen.

  • Seite 11: Epcs-Funktion (Enhanced Paging & Code Squelch)

    6. Die Taste [ MHz ( SETUP )] lang drücken, um diesen Ton zu verriegeln und zum normalen Betrieb zurückzukehren. Hinweis: Das FTM-7250DE erkennt die Reihenfolge des 1. Tons und des 2. Tons nicht. Anders ausgedrückt betrachtet das FTM-7250DE also beispielsweise die CTCSS-Paare “05, 47”...

  • Seite 12: Aktivieren Des Erweiterten Paging- Und Code-Squelch-Systems

    Erweiterter Betrieb Aktivieren des erweiterten Paging- und Code-Squelch-Systems 1. Die Taste [ MHz ( SETUP )] lang drücken, um den Einstellmodus aufzurufen. 2. Den DIAL-Drehregler drehen, um “SQL TYPE 44” zu wählen. 3. Die Taste [ MHz ( SETUP )] drücken, und dann den DIAL Grundeinstellung: OFF 4.
  • Seite 13 Erweiterter Betrieb 3. Den DIAL-Drehregler drehen, um die gewünschte Anzahl von Klingeltönen (1-20 Mal oder dauern) zu wählen. Grundeinstellung: OFF à OFF à 1 TIME à 2 TIMES à à à 20 TIMES à CONTINUE (dauernd) à 4. Die Taste [ MHz ( SETUP )] lang drücken, um die neue Einstellung zu speichern und zum normalen Betrieb zurückzukehren.

  • Seite 14: Dtmf-Betrieb

    DTMF-Betrieb DTMF-Töne (Doppelton-Mehrfrequenzen) sind die Töne, die Sie hören, wenn Sie über ein Telefontastenfeld wählen. Das Funkgerät FTM-7250DE kann die DTMF-Codes senden, indem die Tasten am Mikrofon verwendet oder registrierte Nummerfolgen aus Speichern abgerufen werden. Das Maximum an 16-stelligen DTMF-Codes kann in bis zu 10 Speicherkanälen registriert werden.

  • Seite 15: Registrieren Eines Dtmf-Codes

    Erweiterter Betrieb Registrieren eines DTMF-Codes 1. Die Taste [ MHz ( SETUP )] lang drücken, um den Einstellmodus aufzurufen. 2. Den DIAL-Drehregler drehen, um “DT SET 18” zu wählen. 3. Die Taste [ MHz ( SETUP )] kurz drücken, dann den DIAL- Drehregler drehen, um den gewünschten Speicherkanal (C0 bis C9) zu wählen, indem der DTMF-Code registriert werden soll.

  • Seite 16: Senden Des Registrierten Dtmf-Codes

    Erweiterter Betrieb Senden des registrierten DTMF-Codes 1. Die Taste [ MHz ( SETUP )] lang drücken, um den Einstellmodus aufzurufen. 2. Den DIAL-Drehregler drehen, um “DT AUTO 16” zu wählen. 3. Die Taste [ MHz ( SETUP )] drücken, und dann den DIAL- Drehregler drehen, um “AUTO”...

  • Seite 17: Einstellen Der Dtmf Autodialer Tx-Verzögerungszeit

    Erweiterter Betrieb Einstellen der DTMF Autodialer TX-Verzögerungszeit Eine längere Verzögerung kann zwischen der Zeit, in der der Sender getastet und die erste DTMF- Ziffer gesendet wird, eingestellt werden: 1. Die Taste [ MHz ( SETUP )] lang drücken, um den Einstellmodus aufzurufen.

  • Seite 18: Speicherbetrieb

    Speicherbetrieb Geteilter Speicher (Split) In einem Speicherkanal, in dem bereits eine Empfangsfrequenz registriert worden ist, kann eine separate Sendefrequenz registriert werden. 1. Im VFO-Modus die Sendefrequenz wählen, die registriert werden soll. 2. Die Taste [ V/M ( MW )] drücken und halten. Eine Speichernummer wird unten rechts am Display angezeigt.

  • Seite 19: Benennen Eines Speicherkanals

    Speicherbetrieb Benennen eines Speicherkanals Es kann ein alphanumerisches “Tag” (Beschriftung) an jeden Speicher angefügt werden, um bei der Erinnerung an die Verwendung des Kanals zu helfen (wie z. B. ein Klubname usw.). 1. Den Speicherkanal aufrufen, der mit einer Beschriftung versehen werden soll. 2.

  • Seite 20: Suchlauf

    Suchlauf Optionen zum Fortsetzen des Suchlaufs Wählen Sie eine der drei Empfangsfunktionen, die nach dem Stopp des Suchlaufs ausgeführt werden soll. (1) Suchlauf neu starten, wenn die Frequenz über den eingestellten Zeitraum empfangen wurde. Wählen Sie zwischen 2,0 und 10,0 Sekunden (0,5 Schritt). (2) Frequenz weiterhin empfangen, bis das Signal verschwindet, und 2 Sekunden nach dem Verschwinden des Signals den Suchlauf neu starten (BUSY).

  • Seite 21: Speicher-Skip-Suchlauf

    Suchlauf Speicher-Skip-Suchlauf Wenn einige der Speicherkanäle dauerhaft aktiv sind, können sie während des Suchlaufs ausgelassen werden, sie sind jedoch weiter zur manuellen Auswahl verfügbar. Zum Ausblenden eines (nur) während des Suchlaufs auszulassenden Speichers wie folgt vorgehen: 1. Das Funkgerät durch mehrmaliges Drücken der Taste [ V/M ( MW )] (wie notwendig) auf den Speicherabrufmodus einstellen, bis “MR”...

  • Seite 22: Bevorzugter Speichersuchlauf

    Suchlauf Bevorzugter Speichersuchlauf Das FTM-7250DE ermöglicht ebenfalls die Einstellung einer “Bevorzugten Suchlaufliste” von Kanälen, die im Speichersystem “geflaggt” werden können. Die geflaggten Kanäle werden durch ein “ ” -Symbol bezeichnet, wenn sie nacheinander für die bevorzugte Suchlaufliste ausgewählt werden. Wenn der Speichersuchlauf beginnend auf einem Kanal mit dem Symbol “...

  • Seite 23: Programmierbarer Speichersuchlauf (Pms)

    Suchlauf Programmierbarer Speichersuchlauf (PMS) Das FTM-7250DE kann eingestellt werden, nur die Frequenzen zwischen benutzerdefinierten oberen und unteren Bandgrenzen zu tunen oder zu durchsuchen. Beispiel: Einen PMS-Kanal durch Registrieren einer unteren Frequenz von 432.500 MHz und einer oberen Frequenz von 432.800 MHz in den Speicherkanälen L1/U1 einrichten.

  • Seite 24: Suchlauf Der Programmierbaren Speicherkanäle

    ] am Mikrofon MH-48A6JA drücken. Bandkantenpieper Das FTM-7250DE gibt automatisch einen Signalton ab, wenn während des Suchlaufs eine Bandkante gefunden wird (im Standard-VFO-Suchlauf oder während des PMS-Betriebs). Zusätzlich kann die Bandkanten-Signalfunktion aktiviert werden, zu ertönen, wenn die Bandkantenfrequenz beim Tunen des VFO über den DIAL-Drehregler erreicht wird.

  • Seite 25: Prioritätskanal-Suchlauf (Dual-Watch)

    Hinweis: Das Symbol “P” erscheint eine Sekunde lang an der Speicherkanalnummer. Dies gibt an, dass es der Speicherkanal ist, wärend der Kanal abgerufen wird. 5. Stellen Sie das FTM-7250DE jetzt auf Betrieb auf einem anderen Speicherkanal, Startkanal oder auf eine VFO-Frequenz ein.

  • Seite 26: Gm-Funktion

    GM-Funktion Über die GM-Funktion (Gruppenmonitor) Die GM-Funktion (Gruppenmonitor) prüft automatisch, ob sich Stationen mit der GM-Funktion in Betrieb und mit der gleichen DG-ID-Nummer innerhalb des Kommunikationsbereichs befinden. Einstellung der Empfangs-DG-ID-Nummer auf “00” sucht alle C4FM Digital-Stationen innerhalb/ außerhalb der Reichweite. Hinweis: •...

  • Seite 27: Anzeige Der Informationen Der Gegenstation Empfangen Über Gm-Funktion

    Stationen, die auf dem LCD angezeigt werden sollen, auszuwählen. • Bis zu 24 Stationen können in der Reihenfolge ihres Empfangs angezeigt werden. Hinweis: • Das FTM-7250DE sendet ggf. seine eigenen Positionsinformationen nicht, da das FTM- 7250DE nicht über die GPS-Funktion verfügt.

  • Seite 28: Gm-Warnton

    GM-Funktion GM-Warnton Um Sie über den aktuellen Status des GM-Betriebs zu warnen, ermöglicht die GM-Funktion (Gruppenmonitor) zwei Arten von Warntönen (mit der zusätzlichen Option, sie auszuschalten). Je nach Ihrem Standort und der möglichen Belästigung durch häufige Pieptöne können Sie den Pieptonmodus wählen, der am besten zu Ihrem Bedarf passt.

  • Seite 29: Clone

    Clone Das FTM-7250DE umfasst eine bequeme “Clone”-Funktion, mit der Speicher- und Konfigurationsdaten von einem Funkgerät zu einem anderen FTM-7250DE übertragen werden können. Dies kann besonders nützlich sein, wenn eine Reihe von Funkgeräten für einen BOS-Betrieb konfiguriert werden. Hier ist das Verfahren zum Klonen von Daten von einem Funkgerät zum anderen: 1.

  • Seite 30: Einrichtmodus (Menümodus)

    Einrichtmodus (Menümodus) Der Einrichtmodus (Menümodus) des FTM-7250DE, der bereits in Teilen vieler vorhergehender Kapitel beschrieben wurde, ist einfach zu aktivieren und einzurichten. Die Menüs können verwendet werden, um viele Funkgerätparameter zu konfigurieren. Einige von diesen wurden bereits beschrieben. Den Einrichtmodus (Menümodus) wie folgt aktivieren: 1.
  • Seite 31 Einrichtmodus (Menümodus) Menüoption Funktion Verfügbare Werte Grundeinstellung 18 DT SET Laden der DTMF Autodialer-Speicher. Einstellen Sendegeschwindigkeit für 19 DT SPEED 50/100 50 MS DTMF Autodialer. Aktiviert/deaktiviert die Prioritätskanal- 20 DW RVRT ON/OFF Rückkehrfunktion. Aktiviert/deaktiviert den Warnton bei Erkennung von Stationen in IN RANGE/ALWAYS/OFF IN RANGE RINGR...
  • Seite 32 Einrichtmodus (Menümodus) Menüoption Funktion Verfügbare Werte Grundeinstellung 38 RX MODE Empfangsmodus wählen. AUTO/FM/AM AUTO SCAN Wählt den Suchlauffortsetzungsmodus. BUSY/HOLD/2-10 (SEC) 5,0 S 40 SCAN SKP Wählt den Speichersuchlaufmodus. OFF/SKIP/SELECT SCNW Den Frequenzbereich des Speichersuchlaufs ALL/BAND einstellen. SCNW Den Frequenzbereich des VFO-Suchlaufs ALL/BAND BAND einstellen.

  • Seite 33: Menüauswahldetails

    Menüauswahldetails 1 APO Funktion: Aktiviert/deaktiviert die automatische Abschaltfunktion. Verfügbare Werte: 0.5 H bis 12.0 H (0.5 H/Schritt)/OFF Grundeinstellung: OFF 2 BCLO Funktion: Aktiviert/deaktiviert die Funktion Sendesperre bei belegtem Kanal (BCLO). Verfügbare Werte: ON/OFF Grundeinstellung: OFF 3 BEP KEY Funktion: Aktiviert/deaktiviert den Tastenton. Verfügbare Werte: KEY+SC/KEY/OFF Grundeinstellung: KEY+SCAN KEY+SCAN: Der Signalton ertönt, wenn eine beliebige Taste gedrückt wird oder wenn der Scanner...
  • Seite 34 Menüauswahldetails 9 DC VOLT Funktion: Gibt die DC-Versorgungsspannung an. 10 DCS CODE Funktion: Einstellen des DCS-Codes. Verfügbare Werte: 104 Standard-DCS-Codes Grundeinstellung: 023 DCS-CODE 023 025 026 031 032 036 043 047 051 053 054 065 071 072 073 074 114 115 116 122 125 131 132 134 143 145 152 155 156 162 165 172 174 205 212 223 225 226 243 244 245 246 251 252 255 261 263 265 266 271 274 306 311 315 325 331 332 343 346 351 356 364 365 371 411 412 413 423 431 432 445 446 452 454 455...
  • Seite 35 Menüauswahldetails 14 DI POPUP Funktion: Stellt die Popup-Zeit von Informationen ein. Verfügbare Werte: 2 SEC/4 SEC/6 SEC/8 SEC/10 SEC/20 SEC/30 SEC/60 SEC/CONTINUE/ Grundeinstellung: 10 SEC 15 DPID LST Funktion: Registrieren der DP-ID der Gegenstation. 16 DT AUTO Funktion: Aktiviert/deaktiviert die DTMF Autodialer-Funktion. Verfügbare Werte: MANUAL/AUTO Grundeinstellung: MANUAL 17 DT DELAY...
  • Seite 36 Menüauswahldetails 22 GM INTVL Funktion: Wählt das automatische GM-Bakenintervall. Verfügbare Werte: NORMAL/LONG Grundeinstellung: NORMAL 23 LCD DMMR Funktion: Einstellung der Beleuchtungsstärke des Bedienfelddisplays. Verfügbare Werte: LEVEL 1 - LEVEL 4 Grundeinstellung: LEVEL 4 24 LOCK Funktion: Wählt die Kombination für die Bedienelementesperre. Verfügbare Werte: KEY+DIAL/PTT/KEY+PTT/DIAL+PTT/ALL/KEY/DIAL Grundeinstellung: KEY+DIAL 25 MIC GAIN...
  • Seite 37 Menüauswahldetails 4. Den vorherigen Schritt wie notwendig wiederholen, um die Meldung zu vervollständigen (bis zu 8 Zeichen). 5. Zum Korrigieren eines Fehlers die Taste [ BAND ( SQL )] drücken, um den Cursor zurückzusetzen. Dann den richtigen Buchstaben/die richtige Zahl eingeben. 6.
  • Seite 38 Menüauswahldetails 36 RPT FREQ Funktion: Stellt das Ausmaß des Repeater-Shifts ein. Verfügbare Werte: 0.00 - 150.00 MHz Grundeinstellung: Hängt von der Funkgerätversion ab. 37 RPT SFT Funktion: Stellt die Repeater-Shift-Richtung ein. Verfügbare Werte: - RPT/+ RPT/SIMPLEX Grundeinstellung: SIMPLEX 38 RX MODE Funktion: Den Bandempfangsmodus einstellen.
  • Seite 39 Menüauswahldetails 41 SCNW MEM Funktion: Den Frequenzbereich des Speichersuchlaufs einstellen. Den Frequenzbandbereich beim Suchlauf im Speichermodus einstellen. Verfügbare Werte: ALL/BAND Grundeinstellung: ALL ALL: Alle Speicherkanäle werden unabhängig vom Band der registrierten Frequenz der Speicherkanäle durchsucht. BAND: Nur Speicherkanäle mit Frequenzen, die auf dem gleichen Band wie der Kanal registriert sind, auf dem der Suchlauf gestartet wurde, werden durchsucht.
  • Seite 40 Menüauswahldetails 45 STEP Funktion: Legt die Frequenz-Synthesizerschritte fest. Verfügbare Werte: AUTO/5/6.25/8.33*/10/12.5/15/20/25/50/100 (kHz) Grundeinstellung: AUTO *: Luftband 46 TEMP Funktion:Gibt die Endtransistor- und Kühlkörpertemperatur an. 47 TONE FRQ Funktion: Einstellen der CTCSS-Tonfrequenz. Verfügbare Werte: 50 Standard-CTCSS-Töne Grundeinstellung: 100.0 Hz CTCSS TONE FREQUENCY (Hz) 67.0 69.3 71.9...

  • Seite 41: Vfo Mode

    Menüauswahldetails 52 VFO MODE Funktion:Den Frequenzeinstellbereich im VFO-Modus mit dem DIAL-Drehregler einstellen. Verfügbare Werte: ALL/BAND Grundeinstellung: BAND ALL: Tuning wird zum nächsten Band fortgestezt, wenn das Ende eines Bands erreicht wird. BAND: Tuning wird zum anderen Ende des aktuellen Bands fortgesetzt, wenn das Ende des Bands erreicht wird.
  • Seite 42 YAESU MUSEN CO., LTD. Alle Rechte vorbehalten. Nachdruck oder Vervielfältigung dieser Anleitung, ob ganz oder teilweise, ist ohne ausdrückliche Genehmigung von YAESU MUSEN, CO., LTD., verboten. YAESU MUSEN CO., LTD. Tennozu Parkside Building 2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan YAESU USA 6125 Phyllis Drive, Cypress, CA 90630, U.S.A.
