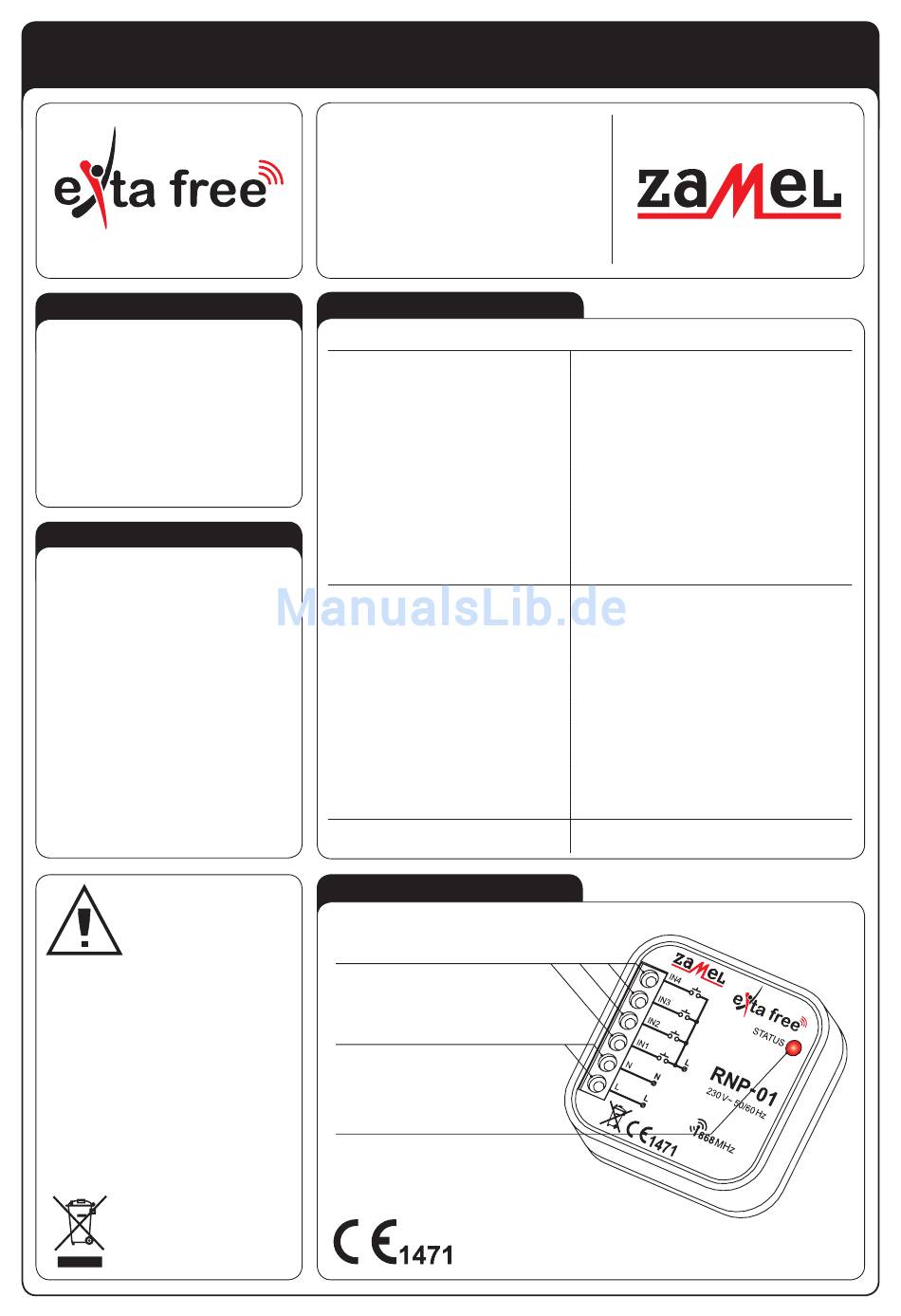

ZAMEL RNP-01 Bedienungsanleitung

4-KANAL-FUNKSENDER RNP-01
BESCHREIBUNG
Der Funksender RNP-01 führt die Fern-
steuerung der Geräte durch. Er ist in einem
Anschlussdose und unter dem bestehenden
Schalter (monostabile Tasten) eingebaut.
Diese Lösung ist sehr nützlich und sorgt
für eine einfache Installation des EXTA
FREE-Systems ohne eine Störung der be-
stehenden Verkabelung. Es kann Ausrüs-
tung zur Elektroinstallation von jedem be-
liebigen Hersteller verwendet werden (keine
Typenbeschränkung).
EIGENSCHAFTEN
● Funksender befestigt
in Anschlussdose Ø 60 mm,
● Fernsteuerung für EXTA FREE
Systemempfänger,
● Möglichkeit zum Anschluss
an herkömmlichen Haushaltsschalter,
● geringe Leistungsaufnahme, angepasst
an Dauerbetrieb,
● Möglichkeit der unabhängigen
Steuerung von vier Empfängern,
● große Reichweite (bis zu 200 m),
● Möglichkeit zum gleichzeitigen
Einschalten/Ausschalten einer beliebigen
Anzahl von EXTA FREE Empfängern,
● Möglichkeit zur Erhöhung der Reichweite
durch Zwischensender RTN-01.
Das Gerät wurde für die Einpha-
sen-Installation entwickelt und
muss gemäß den im jeweiligen
Land geltenden Normen installiert
werden. Das Gerät muss in Über-
einstimmung mit den Angaben
VORSICHT!
installiert werden, die in dieser
Bedienungsanleitung enthalten sind. Installation,
Anschluss und Steuerung müssen durch qualifi-
zierte Fachelektriker und in Übereinstimmung mit
den Service-Handbuch und den Gerätefunktionen
erfolgen. Die Demontage des Geräts führt zu ei-
nem Verlust aller Garantieansprüche und kann zu
einem elektrischen Schock führen. Vor der Instal-
lation ist sicherzustellen, dass die Anschlusskabel
spannungsfrei sind. Für die Installation des Geräts
ist ein Kreuzschlitz-Schraubendreher 3,5 mm er-
forderlich. Unsachgemäßer Transport sowie un-
sachgemäße Lagerung und Verwendung können
zu Fehlfunktionen führen. In den folgenden Fällen
wird von einer Installation des Geräts abgeraten:
Falls Geräteteile fehlen oder das Gerät beschädigt
oder verformt ist. Bei Fehlfunktionen des Geräts ist
der Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Eingangsanschlüsse (Versorgung): L, N
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,22 W
Auslöseanschlüsse: IN1, IN2, IN3, IN4
Anzahl der Kanäle: 4
Übertragung: Funkfrequenz 868,32 MHz
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Reichweite: bis zu 200 m im Freien
Optische Anzeige für Übertragung: LED rot
Umgebungstemperaturbereich: -10 ÷ +55
Anzahl der Anschlussklemmen: 6
Querschnitt der Anschlusskabel: bis zu 2,5 mm
Betriebsposition: frei
Gehäusebefestigung: Installationsdose Ø 60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: 47,5 x 47,5 x 20 mm
Referenznorm: ETSI EN 300 220-1, ETSI EN 300 220-2, EN

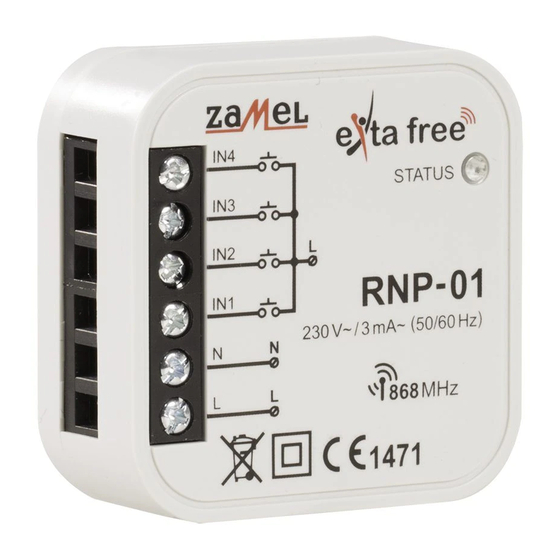

AUSSEHEN
Auslöseanschlüsse (IN1, IN2, IN3, IN4)
Eingangsversorgungsanschlüsse (L, N)
Optische Anzeige für Empfängerbetrieb:
BEDIENUNGSANLEITUNG
RNP-01
C
o
2
Gewicht: 0,031 kg
60950, EN 61000
plik: inst_ext_de_rnp-01 | modyfikacja: 29.09.2016
