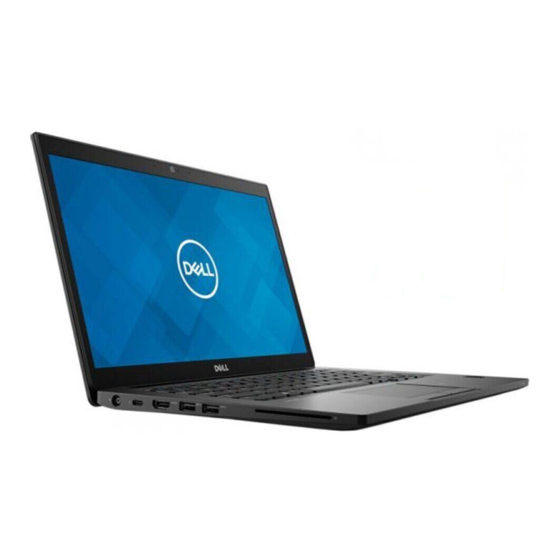

Dell Latitude 7490 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Latitude 7490:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Latitude 7490
Benutzerhandbuch
Vorschriftenmodell: P73G
Vorschriftentyp: P73G002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 7490

Inhaltszusammenfassung für Dell Latitude 7490

  • Seite 1 Latitude 7490 Benutzerhandbuch Vorschriftenmodell: P73G Vorschriftentyp: P73G002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Tod von Personen zur Folge haben können. Copyright © 2018 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Arbeiten Am Computer

    Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 4: Komponenten Eines Esd-Service-Kits

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 5: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 6: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.

  • Seite 7: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • SIM-Karte (Subscriber Identification Module) • Bodenabdeckung • Akku • PCIe-Solid-State-Laufwerk • Lautsprecher • Knopfzellenbatterie • WWAN-Karte • WLAN-Karte • Speichermodule • Kühlkörper • LED-Platine • Smart Card-Modul •...

  • Seite 8: Liste Der Schraubengrößen

    Liste der Schraubengrößen Tabelle 1. Latitude 7490 – Liste der Schraubengrößen Komponente M2,5x6,0 M2,5x5,0 M2,0x5,0 M2,5x4,0 M2,0x3,0 M2,0x2,5 M2,0x2,0 Hintere Abdeckung 8 (unverlierbare Schraube) Akku mit 3 Zellen Akku mit 4 Zellen SSD-Modul Kühlkörpermodul Systemlüfter WWAN-Karte WLAN-Karte Netzanschluss-Port ESD-Halterung EDP-Halterung...

  • Seite 9: Austauschen Der Sim-Karte

    VORSICHT: Wird die SIM-Karte bei eingeschaltetem System entfernt, kann es zu Datenverlust oder einer Beschädigung der Karte kommen. Stellen Sie sicher, dass das System ausgeschaltet ist oder die Netzwerkverbindungen deaktiviert sind. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in die Bohrung am SIM-Kartenfach ein. Ziehen Sie mithilfe eines Stifts das SIM-Karten-Auflagefach heraus.

  • Seite 10: Entfernen Der Bodenabdeckung

    Ziehen Sie das Dummy-SIM-Kartenfach aus dem System heraus. Bodenabdeckung Entfernen der Bodenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So lösen Sie die Bodenabdeckung: Lösen Sie die acht unverlierbaren M2,5x6,0-Schrauben, mit denen die Bodenabdeckung am System befestigt ist [1]. Nicht vergessen: Gehen Sie beim Lösen der Schrauben mit Vorsicht vor.
  • Seite 11 Heben Sie die Bodenabdeckung vom System. Entfernen und Einbauen von Komponenten...

  • Seite 12: Einbauen Der Bodenabdeckung

    Einbauen der Bodenabdeckung Richten Sie die Klammern der Bodenabdeckung entsprechend den Aussparungen an den Kanten des Systems aus. Drücken Sie die Ränder der Tastatur, bis sie hörbar einrastet. Ziehen Sie die acht unverlierbaren Schrauben (M2,5x6,0) fest, um die Bodenabdeckung am System zu befestigen. Nicht vergessen: Gehen Sie beim Festziehen der Schrauben vorsichtig vor.

  • Seite 13: Einbauen Des Akkus

    Einbauen des Akkus Setzen Sie den Akku in den Steckplatz im System ein. Platzieren Sie das Akkukabel in der Führungsklemme und verbinden Sie es mit dem Anschluss auf der Systemplatine. ANMERKUNG: Verlegen Sie das Akkukabel an der Unterseite des Akkus korrekt, falls es noch nicht korrekt verlegt ist. Ziehen Sie die zwei M2,0x5,0-Schrauben fest, um den Akku im System zu befestigen.

  • Seite 14: Einbauen Der Pcie-Ssd

    Einbauen der PCIe-SSD Schieben Sie die PCIe-SSD-Karte in den entsprechenden Anschluss. Installieren Sie die SSD-Halterung über der PCIe-SSD-Karte. ANMERKUNG: Stellen Sie beim Installieren der SSD-Halterung sicher, dass die Lasche an der Halterung sicher mit der Lasche an der Handballenstütze gehalten wird. Ziehen Sie die zwei M2,0x3,0-Schrauben fest, um die PCIe-SSD-Karte an der SSD-Halterung zu befestigen.
  • Seite 15 So lösen Sie das Lautsprechermodul: Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [1]. ANMERKUNG: Verwenden Sie einen Stift aus Kunststoff, um das Kabel vom Anschluss zu lösen. Ziehen Sie nicht am Kabel, da dies zu Kabelbrüchen führen kann. b Entfernen Sie das Lautsprecherkabel aus den Führungsklemmen [2].

  • Seite 16: Einbauen Des Lautsprechermoduls

    Einbauen des Lautsprechermoduls Setzen Sie das Lautsprechermodul in die Steckplätze am System. Führen Sie das Lautsprecherkabel durch die Halteklammern am System. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 17: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Steckplatz im Computer ein. Führen Sie das Kabel der Knopfzellenbatterie durch die Kabelführung, bevor Sie das Kabel anschließen. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung...

  • Seite 18: Installieren Der Wwan-Karte

    Installieren der WWAN-Karte Setzen Sie die WWAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WWAN-Kabel mit den Anschlüssen auf der WWAN-Karte. Setzen Sie das Metallabdeckblech ein und ziehen Sie die M2,0x3,0-Schraube fest, um es am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung...

  • Seite 19: Einsetzen Der Wlan-Karte

    Einsetzen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. Setzen Sie die Metallhalterung ein und ziehen Sie die M2,0x3,0-Schraube fest, um sie an der WLAN-Karte zu befestigen. Installieren Sie folgendes: Akku Bodenabdeckung...

  • Seite 20: Installieren Eines Speichermoduls

    Installieren eines Speichermoduls Setzen Sie das Speichermodul in den Anschluss und drücken Sie, bis es einrastet. Installieren Sie folgendes: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen der Kühlkörperbaugruppe Die Kühlkörperbaugruppe besteht aus dem Kühlkörper und dem Systemlüfter. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 21: Einbauen Der Kühlkörperbaugruppe

    Trennen Sie das Lüfterkabel von der Systemplatine [1]. b Entfernen Sie die M2,0x5,0-Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist [2]. ANMERKUNG: Entfernen Sie die Schrauben in der auf dem Kühlkörper angegebenen Reihenfolge der Beschriftungen [1, 2, 3, 4]. Heben Sie den Kühlkörper von der Systemplatine ab [3].

  • Seite 22: Entfernen Der Led-Platine

    LED-Platine Entfernen der LED-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die folgenden Komponenten: Bodenabdeckung Akku So entfernen Sie die LED-Platine: Trennen Sie das LED-Kabel von der LED-Platine [1]. VORSICHT: Ziehen Sie nicht an dem Kabel, da dies eine Beschädigung des Kabelanschlusses zur Folge hätte. Verwenden Sie stattdessen einen Stift zum Drücken auf die Kanten des Kabelanschlusses, um das LED-Kabel zu lösen.

  • Seite 23: Smart Card-Modul

    Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Smart Card-Modul Entfernen des Smart Card-Kartenträgers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die folgenden Komponenten: Bodenabdeckung Akku PCIe SSD-Karte...

  • Seite 24: Einbauen Des Smart Card-Kartenträgers

    Einbauen des Smart Card-Kartenträgers Schieben Sie den Smart Card-Träger in den Steckplatz und richten Sie ihn an den Halterungen am System aus. Setzen Sie die zwei M2,0x3,0-Schrauben wieder ein, um den Smart Card-Träger am System zu befestigen. Bringen Sie das Smart Card-Kabel an und schließen Sie es an den Anschluss am System an. Installieren Sie folgendes: PCIe SSD-Karte Akku...
  • Seite 25 So trennen Sie das Smart Card-Kabel: Trennen Sie das Smart Card-Kabel [1]. b Heben Sie das Smart Card-Kabel an, das am System befestigt ist [2], sodass Sie das Kabel der Touchpadtastenplatine sehen. So entfernen Sie die Touchpadtastenplatine: Trennen Sie das Kabel der Touchpadtastenplatine von der Touchpadplatine [1]. ANMERKUNG: Das Kabel der Touchpadtastenplatine befindet sich unterhalb des Smart Card- Kabels.

  • Seite 26: Einbauen Der Touchpadtastenplatine

    Einbauen der Touchpadtastenplatine Setzen Sie die Touchpadtastenplatine in den Steckplatz und richten Sie die Halterungen an den Aussparungen am System aus. Setzen Sie die zwei M2,0x3,0-Schrauben wieder ein, um die Touchpadtastenplatine am System zu befestigen. Schließen Sie das Kabel der Touchpadtastenplatine an den Anschluss auf der Touchpadplatine an. Bauen Sie folgende Komponenten ein: Smart Card-Modul Lautsprecher...

  • Seite 27: Einbauen Des Netzanschluss-Ports

    ANMERKUNG: Lösen Sie das Kabel mithilfe eines Kunststoffstifts aus dem Anschluss. Ziehen Sie nicht am Kabel, da dies zu Kabelbrüchen führen kann. b Entfernen Sie die M2,0x3,0-Schraube, um die Metallhalterung des Netzanschluss-Ports zu lösen [2]. Heben Sie die Metallhalterung aus dem System [3]. d Entfernen Sie den Netzanschluss aus dem Computer [4].

  • Seite 28: Entfernen Der Bildschirmbaugruppe Mit Touchscreen

    Entfernen der Bildschirmbaugruppe mit Touchscreen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte ANMERKUNG: Angaben zur Anzahl der verschiedenen Schrauben finden Sie in der Schraubenliste. So entfernen Sie die Bildschirmbaugruppe: Trennen Sie das Kabel der Infrarotkamera von der Systemplatine [1].

  • Seite 29: Einbauen Der Bildschirmbaugruppe Mit Touchscreen

    Heben Sie die Bildschirmbaugruppe vom System. Einbauen der Bildschirmbaugruppe mit Touchscreen Legen Sie die Computerunterseite auf eine ebene Fläche nahe des Randes eines Tischs. Bauen Sie die Bildschirmbaugruppe ein, indem Sie sie mit den Bildschirmscharnierhalterungen am System ausrichten. Halten Sie die Bildschirmbaugruppe fest und bringen Sie die sechs M2,5x4,0-Schrauben an, um die Bildschirmscharniere an der Bildschirmbaugruppe des Systems an der Systemeinheit zu befestigen.

  • Seite 30: Entfernen Der Bildschirmblende

    Entfernen der Bildschirmblende ANMERKUNG: Die Vorgehensweise zum Entfernen der Bildschirmblende gilt nur für Systeme ohne Touchscreen. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte Bildschirmbaugruppe So entfernen Sie die Bildschirmblende: Machen Sie die entsprechende Aussparung ausfindig und verwenden Sie einen Kunststoffstift, um die Unterkante des Bildschirms zu lösen [1].

  • Seite 31: Einbauen Der Bildschirmblende

    Einbauen der Bildschirmblende ANMERKUNG: Dieses Verfahren zur Installation der Bildschirmblende ist nur für Systeme ohne Touchscreen geeignet. Bringen Sie die Blende an der Bildschirmbaugruppe an. Drücken Sie die Kanten der Bildschirmblende, bis diese in die Bildschirmbaugruppe einrastet. ANMERKUNG: Zur Befestigung der Bildschirmblende am Bildschirm wird Klebstoff verwendet. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe WLAN-Karte...

  • Seite 32: Einbauen Der Bildschirmscharnierabdeckung

    Einbauen der Bildschirmscharnierabdeckung Setzen Sie die Bildschirmscharnierabdeckung in den Steckplatz ein und schieben Sie sie zurück an ihren Platz in der Bildschirmbaugruppe. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe WLAN-Karte WWAN-Karte Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 33 Greifen Sie den Bildschirm an der Unterkante [1], ziehen Sie ihn vom System weg und drehen Sie ihn um [2]. d Entfernen Sie den Klebestreifen über dem Bildschirmanschluss vom Bildschirm [1]. Entfernen Sie die Klebefolie, mit der das Bildschirmkabel an der Rückseite des Bildschirms befestigt ist [2]. Heben Sie die Metallklammer an und trennen Sie das Bildschirmkabel von der Rückseite des Bildschirms [3,4].

  • Seite 34: Einbauen Des Bildschirms

    g Entfernen Sie den Bildschirm. Einbauen des Bildschirms Schließen Sie das Bildschirmkabel an der Bildschirmrückseite an. Bringen Sie das Mylar-Klebeband an, um das Bildschirmkabel auf der Rückseite des Bildschirms zu befestigen. Bringen Sie den Klebestreifen des Bildschirmanschlusses am Bildschirm an. Drehen Sie den Bildschirm um und schieben Sie ihn in Richtung des Systems.
  • Seite 35 Akku WLAN-Karte WWAN-Karte Bildschirmbaugruppe So entfernen Sie das Kameramodul: Heben Sie die Kunststoffhalterung an, um das FPC vom Kameramodul zu trennen [1]. b Hebeln Sie mithilfe eines Kunststoffstifts das Kameramodul beginnend an der Oberseite des Fachs auf der hinteren Bildschirmabdeckung ab [2]. Entfernen Sie das Kameramodul.

  • Seite 36: Installieren Der Kamera

    Installieren der Kamera Das Installationsverfahren gilt nur für Systeme, die mit einer Touchscreen-Baugruppe ausgeliefert werden. Setzen Sie das Kameramodul in den Steckplatz in der Bildschirmbaugruppe ein. Schließen Sie das Kamerakabel an. Installieren Sie folgendes: Bildschirmblende Bildschirmbaugruppe WLAN-Karte WWAN-Karte Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 37 ANMERKUNG: Wenn Ihr Computer mit WWAN-Karte ausgeliefert wird, muss das leere SIM-Kartenfach entfernt werden. Entfernen Sie folgende Komponenten: SIM-Karte Dummy-SIM-Kartenfach Bodenabdeckung Akku Speichermodul PCIe-SSD-Laufwerke WLAN-Karte WWAN-Karte Kühlkörperbaugruppe To identify the screws, seescrew list So entfernen Sie die Speichermodulhalterung: Entfernen Sie die zwei M2,0x3,0-Schrauben, mit denen die Speichermodulhalterung an der Systemplatine befestigt ist [1]. b Heben Sie die Speichermodulhalterung von der Systemplatine [2].
  • Seite 38 So entfernen Sie die Systemplatine: Entfernen Sie die USB-Typ-C-Halterung. Abbildung zeigt nicht die Entfernung der USB Typ-C-Halterung. b Entfernen Sie die drei M2,0x5,0-Schrauben, mit denen die Systemplatine befestigt ist [1]. Heben Sie die Systemplatine aus dem Computer [2]. Entfernen und Einbauen von Komponenten...
  • Seite 39 Entfernen Sie die zwei M2,0x5,0-Schrauben, mit denen die USB-Typ-C-Halterung befestigt ist. Drehen Sie die Systemplatine um, ziehen Sie das Klebeband ab, mit dem die Halterung befestigt ist, und entfernen Sie den USB Typ-C- Anschluss von der Systemplatine. Entfernen und Einbauen von Komponenten...

  • Seite 40: Installieren Der Systemplatine

    ANMERKUNG: Beim Entfernen oder erneuten Einbauen der USB-Typ-C-Halterung von/an der Systemplatine, müssen Techniker die Systemplatine auf eine ESD-Matte legen, um Beschädigungen zu vermeiden. Installieren der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen am System aus. Befestigen Sie die Systemplatine mit den M2,0x5,0-Schrauben am System. Verbinden Sie die Kabel von Lautsprecher, LED-Platine, Knopfzellenbatterie, Touchpad, USH und Netzanschluss mit den Anschlüssen auf der Systemplatine.

  • Seite 41: Entfernen Der Tastaturbaugruppe

    Tastatur Entfernen der Tastaturbaugruppe ANMERKUNG: Die Tastatur und das Tastatur-Auflagefach werden zusammen als Tastaturbaugruppe bezeichnet. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie: Bodenabdeckung Akku Speichermodul PCIe-SSD-Laufwerke WLAN-Karte WWAN-Karte Kühlkörperbaugruppe Systemplatine Trennen Sie die Kabel von der Handballenstütze: Tastaturkabel [1] b Kabel der Tastaturhintergrundbeleuchtung [2] Touchpad-Kabel und Kabel der USH-Platine [3,4]...

  • Seite 42: Entfernen Der Tastatur Aus Dem Tastatur-Auflagefach

    Entfernen Sie die 18 M2,0x2,5-Schrauben, mit denen die Tastatur befestigt ist [1]. b Heben Sie die Tastaturbaugruppe aus dem Gehäuse [2]. Entfernen der Tastatur aus dem Tastatur-Auflagefach Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 43: Wiedereinbauen Der Handballenstütze

    Verbinden Sie das Tastaturkabel, das Kabel für die Tastaturhintergrundbeleuchtung und das Touchpad-Kabel mit den Anschlüssen auf der Platine der Touchpad-Tasten. Bauen Sie folgende Komponenten ein: Systemplatine Kühlkörper WLAN-Karte WWAN-Karte PCIe SSD-Karte Speichermodul Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 44 Die letzte Komponente ist die Handballenstütze. Bauen Sie die Handballenstütze wieder ein. Bauen Sie folgende Komponenten ein: Lautsprecher Knopfzellenbatterie Netzanschluss Systemplatine Kühlkörper WLAN-Karte WWAN-Karte PCIe SSD-Karte Speichermodul Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 45: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • DDR4 • HDMI 1.4 • USB-Funktionen • USB Typ-C • Thunderbolt über USB Typ C DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM bei DDR3-Speicher.

  • Seite 46: Funktionen Von Hdmi

    Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern im System wird der neue Fehlercode EIN-BLINKEN-BLINKEN oder EIN-BLINKEN-EIN angezeigt. Wenn der gesamte Speicher ausfällt, schaltet sich die LCD-Anzeige nicht ein.

  • Seite 47: Vorteile Von Hdmi

    • Zusätzliche Farbräume – Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden • 4K-Support – Ermöglicht Video-Auflösungen weit über 1080p und unterstützt somit Bildschirme der nächsten Generation, welche den Digital Cinema Systemen, die in vielen kommerziellen Kinos verwendet werden, gleichkommen •...

  • Seite 48: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 49: Kompatibilität

    • Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 / USB-3.1 Gen 1 gibt neue physische Verbindungen an.

  • Seite 50: Usb Typ C Und Usb

    USB Typ C und USB 3.1 USB 3.1 ist ein neuer USB-Standard. Die theoretische Bandbreite von USB 3.0 liegt bei 5 Gbit/s, die von USB 3.1 Gen 2 bei 10 Gbit/s. Das ist die doppelte Bandbreite, also so schnell wie ein Thunderbolt-Stecker der ersten Generation. USB-Typ-C ist nicht dasselbe wie USB 3.1. USB-Typ-C ist nur eine Steckerform, und die zugrunde liegende Technologie kann USB 2 oder USB 3.0 sein.
  • Seite 51 ANMERKUNG: Datenübertragungsgeschwindigkeiten können je nach Gerät variieren. Technologie und Komponenten...

  • Seite 52: Technical Specifications

    System Themen: • Technical specifications • Tastenkombinationen Technical specifications NOTE: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems.
  • Seite 53 Contacted Smart Card, Contactless Smart Card, NFC, Control Vault 2.0 Advanced Authentication with FIPS 140-2 Level 3 Certification Docking options • Dell Business Dock WD15 (optional) • Dell Business Thunderbolt Dock - TB16(optional for Thunderbolt 3 equipped systems only) Multimedia • Integrated High-Quality Speakers •...
  • Seite 54 • Noise reducing array microphones • Optional HD or IR Cam or No webcam Optical Drive Options External Options Only Battery options • 42 Whr Prismatic, ExpressCharge Capable • 60 Whr Polymer, ExpressCharge Capable • 60 Whr Long Life Cycle (polymer) 42 WHr (3-cell): •...
  • Seite 55 Network adapter: Intel i219LM Gigabit Ethernet Controller,10/100/1000 Mb/s Communications Ethernet (RJ-45) Wireless and Modem: • Qualcomm QCA61x4A 802.11ac Dual Band (2x2) Wireless Adapter + Bluetooth 4.1 Wireless Card • Intel Dual-Band Wireless-AC 8265 Wi-Fi Wireless Card (No BT) (2x2) • Intel Dual-Band Wireless-AC 8265 Wi-Fi + BT 4.2 Wireless Card (2x2) •...

  • Seite 56: Display Specifications In Detail

    Altitude—maximum Specifications • Operating: 0 to 3048 m (0 to 10,000 ft) • Non-operating: 5% to 95% (non-condensing) • Airborne contaminant level: G2 or lower as defined by ISA S71.04–1985 Display specifications in detail Table 4. 14.0 inches (16:9) AG HD (1366 x 768) WLED 200 nits ( typ ) eDP 1.2 ,HD CAM/Mic, WLAN capable, Mag Alloy back, Non Touch Feature Specification...
  • Seite 57 Contrast Ratio (min) 300:1 Response Time (max) 25 msec rise/fall Refresh Rate 60 Hz Horizontal View Angle (min) +/- 40 degrees Vertical View Angle (min) +10/-30 degrees Pixel Pitch 0.2265 mm Power Consumption (maximum) 2.8 W Table 6. 14.0 inches (16:9) AG FHD (1920 x 1080) 300 nits, eDP 1.3 w/PSR, IPS, HD CAM/Mic, WLAN capable, Mag Alloy back, Non Touch Feature Specification...
  • Seite 58 Pixels per Inch (PPI) Contrast Ratio (min) 1000:1 Response Time (max) 35 msec black to white Refresh Rate 60 Hz Horizontal View Angle (min) +/- 80 degrees Vertical View Angle (min) +/- 80 degrees Pixel Pitch 0.161 x 0.161 mm Power Consumption (maximum) 3.8 W Table 8.
  • Seite 59 Megapixels 2.07 Pixels per Inch (PPI) Contrast Ratio (min) 1000:1 Response Time (max) 35 msec black to white Refresh Rate 60 Hz Horizontal View Angle (min) +/- 80 degrees Vertical View Angle (min) +/- 80 degrees Pixel Pitch 0.161 x 0.161 mm Power Consumption (maximum) 1.99 W Table 10.
  • Seite 60 Native Resolution 1920 x 1080 Megapixels 2.07 Pixels per Inch (PPI) Contrast Ratio (min) 600:1 Response Time (max) 35 msec black to white Refresh Rate 60 Hz Horizontal View Angle (min) +/- 80 degrees Vertical View Angle (min) +/- 80 degrees Pixel Pitch 0.161 x 0.161 mm Power Consumption (maximum)
  • Seite 61 +/- 80 degrees Vertical View Angle (min) +/- 80 degrees Pixel Pitch 0.161 x 0.161 mm Power Consumption (maximum) 4.1 W Tastenkombinationen Tabelle 14. Tastenkombinationen Funktion der Tastenkombination Latitude 7490 Fn+ESC Fn umschalten Fn+F1 Lautsprecher stummschalten Fn+F2 Leiser Fn+F3 Lauter Fn+F4...

  • Seite 62: System-Setup

    Aktualisieren des BIOS unter Windows Startmenü Drücken Sie die <F12>, wenn das Dell™-Logo angezeigt wird, um ein einmaliges Menü mit einer Liste der gültigen Startgeräte für das System zu starten. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.

  • Seite 63: Navigationstasten

    – Onboard NIC (Integrierte NIC) • UEFI Boot (UEFI-Start): – Windows Boot Manager • Andere Optionen: – BIOS-Setup – BIOS Flash Update (BIOS-Flash-Aktualisierung) – Diagnose – Change Boot Mode Settings (Startmoduseinstellungen ändern) Navigationstasten ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam.

  • Seite 64: Beschreibung

    Option Beschreibung Bedienfeldtyp, Systemeigene Auflösung, Audio-Controller, Wi-Fi-Gerät, WiGig-Gerät, Mobiltelefon, Bluetooth- Gerät). Battery Information Zeigt den Akku-Ladezustand an und gibt an, ob das Netzteil installiert ist. Boot Sequence Ermöglicht das Ändern der Reihenfolge, in der der Computer das Betriebssystem zu finden versucht. •...
  • Seite 65 Enable External USB Port (Äußeren USB-Anschluss aktivieren) – standardmäßig aktiviert. ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Dell Type-C Dock Always Allow Dell Docs (Dell Docks immer zulassen): Diese Option ist standardmäßig aktiviert. Configuration Thunderbolt Adapter •...
  • Seite 66 Option Beschreibung Keyboard Backlight Die Option „Keyboard Backlight with AC“ (Tastaturbeleuchtung bei Netzbetrieb) wirkt sich nicht auf die eigentliche with AC Tastaturbeleuchtung aus. Die Tastaturbeleuchtung unterstützt auch weiterhin die verschiedenen Beleuchtungsstufen. Dieses Feld hat Auswirkungen, wenn die Hintergrundbeleuchtung aktiviert ist. Diese Option ist standardmäßig aktiviert.

  • Seite 67: Optionen Des Bildschirms "Security" (Sicherheit)

    ANMERKUNG: Die Videoeinstellung wird nur angezeigt, wenn im System eine Videokarte installiert ist. Optionen des Bildschirms „Security“ (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). ANMERKUNG: Vor dem Einrichten des System- und Festplattenkennworts müssen Sie das Administratorkennwort festlegen.
  • Seite 68 Option Beschreibung TPM 2.0 Security Ermöglicht das Aktivieren des TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) während des POST. Die Optionen sind: • UEFI Capsule Firmware Updates (UEFI Capsule-Firmwareaktualisierungen) – standardmäßig aktiviert • TPM On (TPM eingeschaltet) – standardmäßig aktiviert • Clear (Löschen) •...

  • Seite 69: Optionen Im Fenster Der Intel Software Guard-Erweiterungen

    Optionen des Bildschirms „Secure Boot“ (Sicherer Start) Option Beschreibung Secure Boot Enable Diese Option aktiviert oder deaktiviert die Funktion Secure Boot (Sicherer Start). • Deaktiviert • Enabled (Aktiviert) Standardeinstellung: Disabled (Deaktiviert) Expert Key Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im Management benutzerdefinierten Modus befindet.

  • Seite 70: Optionen Des Bildschirms "Performance" (Leistung)

    Option Beschreibung • 32 MB • 64 MB • 128 MB – standardmäßig aktiviert Optionen des Bildschirms „Performance“ (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores.
  • Seite 71 Energieversorgung aller USB-Anschlüsse, um Energie zu sparen. • Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock Standardeinstellung: die Option ist deaktiviert. Wireless Radio Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die automatisch zwischen kabelgebundenen und Control Wireless-Netzwerken wechselt, ohne von einer physischen Verbindung abhängig zu sein.

  • Seite 72: Optionen Des Bildschirms "Post Behavior" (Verhalten Beim Post)

    • Standard – Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell-Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung).
  • Seite 73 Option Beschreibung ANMERKUNG: Wenn das Setup ausgeführt wird, ist diese Option nicht wirksam. Das Setup funktioniert im Modus „Fn Key Only“ (Nur Fn-Taste). Numlock Enable Ermöglicht die Aktivierung der NumLock-Option beim Start des Computers. Enable Network (Netzwerk aktivieren). Diese Option ist standardmäßig aktiviert. Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste „Scroll Lock“...

  • Seite 74: Optionen Des Bildschirms "Virtualization Support" (Unterstützung Der Virtualisierung)

    Option Beschreibung Standardeinstellung: Enabled (Aktiviert) Optionen des Bildschirms „Virtualization support“ (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Dieses Feld legt fest, ob ein Virtual Machine Monitor (VMM) die bedingten Hardwarefunktionen der Intel Virtualisierungstechnik nutzen kann. Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) – standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor).

  • Seite 75: Optionen Des Bildschirms "Maintenance" (Wartung)

    Optionen des Bildschirms „Maintenance“ (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. BIOS Downgrade Dieses Feld steuert den Flash-Vorgang der Systemfirmware auf frühere Versionen. Die Option „Allow BIOS- Downgrade“...

  • Seite 76: Zuweisen Eines System- Und Setup-Kennworts

    Zuweisen eines System- und Setup-Kennworts Sie können ein neues Systemkennwort nur zuweisen, wenn der Zustand Nicht festgelegt ist. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste.

  • Seite 77: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker

    Kopieren Sie die Datei, z. B. O9010A12.EXE, auf das startfähige USB-Flashlaufwerk. Schließen Sie das USB-Flashlaufwerk an das System an, das eine BIOS-Aktualisierung erfordert. Starten Sie das System neu und drücken Sie F12, wenn der Dell-Begrüßungsbildschirm mit dem Menü zum einmaligen Ändern der Startreihenfolge angezeigt wird.

  • Seite 78: Aktualisieren Des Dell Bios In Linux Und Ubuntu Umgebungen

    F12-Startmenü auf dem System aktualisieren. Die meisten nach 2012 hergestellten Dell Systeme verfügen über diese Funktion. Sie können dies ermitteln, indem Sie Ihr System über das einmalige F12-Startmenü starten und prüfen, ob BIOS FLASH UPDATE (Flash-BIOS-Aktualisierung) als Startoption für das System aufgeführt ist.
  • Seite 79 VORSICHT: Schalten Sie das System nicht während des BIOS-Aktualisierungsvorgangs nicht aus. Wenn das System ausgeschaltet ist, kann es möglicherweise nicht starten. Schließen Sie beim ausgeschalteten System den USB-Stick mit der Aktualisierung an einen USB-Anschluss des Systems an. Schalten Sie das System ein und drücken Sie die F12-Taste, um auf das einmalige Startmenü zuzugreifen. Markieren Sie die BIOS- Flash-Aktualisierung mithilfe der Pfeiltasten.
  • Seite 80 Sobald die Datei ausgewählt ist, wird sie im Dateiauswahlfeld angezeigt. Klicken Sie zum Fortfahren auf die Schaltfläche „OK“. Klicken Sie auf die Schaltfläche Begin Flash Update (Flash-Aktualisierung starten). System-Setup...
  • Seite 81 Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie fortfahren möchten. Klicken Sie zum Starten der Aktualisierung auf „Yes“ (Ja). BIOS-Aktualisierung wird nun ausgeführt. Das System wird neu gestartet. Anschließend wird die BIOS-Aktualisierung gestartet und der Fortschritt der Aktualisierung anhand einer Statusanzeige angezeigt. Je nach Änderungen in der Aktualisierung wechselt die Statusanzeige möglicherweise mehrere Male von 0 bis 100.
  • Seite 82 Nach Abschluss wird das System neu gestartet und die BIOS-Aktualisierung ist abgeschlossen. System-Setup...

  • Seite 83: Unterstützte Betriebssysteme

    NeoKylin v6.0, 64 Bit Herunterladen von Treibern Schalten Sie das/den Notebook ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Notebook ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell.

  • Seite 84: Chipsatz-Treiber

    Chipsatz-Treiber Überprüfen Sie, ob die Treiber für den Intel-Chipsatz und die Intel Management Interface-Schnittstelle bereits auf dem System installiert sind. Software...
  • Seite 85 Software...
  • Seite 86 Videotreiber Überprüfen Sie, ob der Videotreiber bereits auf dem System installiert ist. Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Netzwerktreiber Dieses System wird mit LAN-Treiber und WLAN-Treiber ausgeliefert. Zur Erkennung von LAN- und WLAN-Verbindungen ist also nicht erst eine Treiberinstallation erforderlich.

  • Seite 87: Andere Treiber

    Speichertreiber Überprüfen Sie, ob die Treiber des Speicher-Controllers auf dem System installiert sind. Andere Treiber Dieser Abschnitt enthält Treiberinformationen für alle anderen Komponenten im Geräte-Manager . Sicherheitsgerätetreiber Überprüfen Sie, ob der Sicherheitsgerätetreiber im System installiert ist. Überprüfen Sie, ob der HID-Treiber im System installiert ist. Control Vault Gerät Überprüfen Sie, ob der Treiber für das Control Vault Gerät im System installiert ist.

  • Seite 88: Smart Card-Leser

    Näherungssensor Überprüfen Sie, ob der Näherungssensortreiber im System installiert ist. Smart Card-Leser Überprüfen Sie, ob die Smart Card-Lesegerättreiber im System installiert sind. Biometrisches Gerät Überprüfen Sie, ob der Treiber für das biometrische Gerät im System installiert ist Bildsensortreiber Überprüfen Sie, ob der Bildsensortreiber im System installiert ist. Software...

  • Seite 89: Zurücksetzen Der Echtzeituhr

    Mit der Funktion zum Zurücksetzen der Echtzeituhr (Real Time Clock) können Sie oder der Servicetechniker das kürzlich eingeführten Systeme Dell Latitude und Precision in bestimmten No POST/No Boot/No Power (Kein POST/Kein Start/Kein Strom) -Situationen wiederherstellen. Sie können die RTC-Zurücksetzung im ausgeschalteten Systemzustand nur initiieren, wenn das System an den Netzstrom angeschlossen ist.

  • Seite 90: Kontaktaufnahme Mit Dell

    Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
