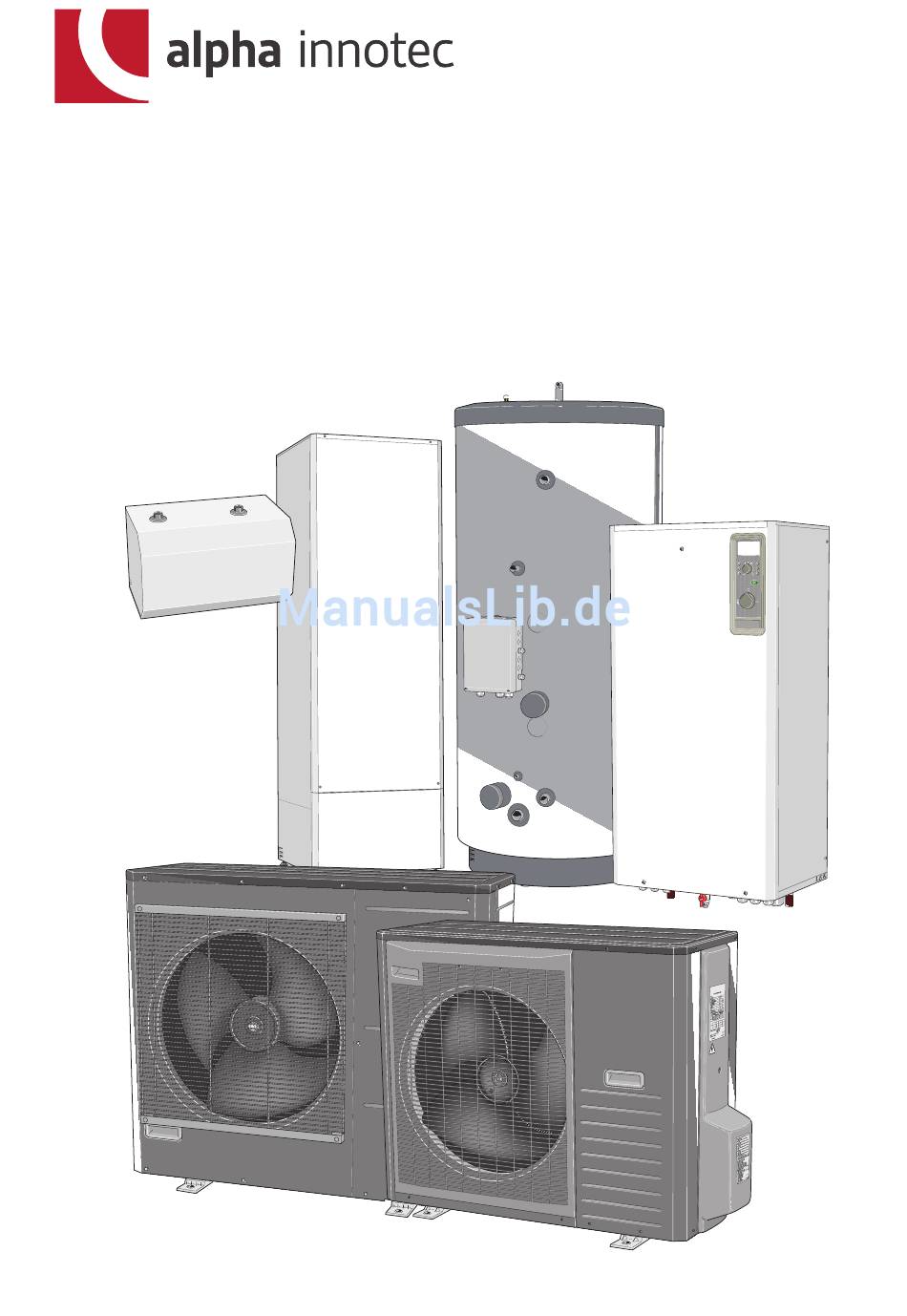

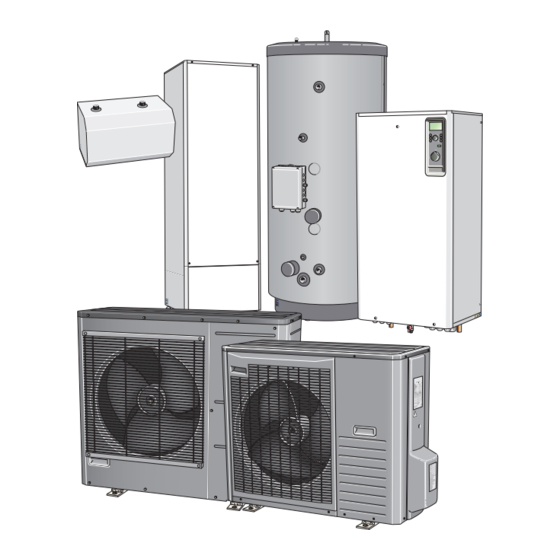

- Seite 1 MOS DE 1539-3 331456 SPLIT MONTAGE- UND BEDIENUNGSANLEITUNG SPLIT L8 SPLIT/L12 SPLIT, HM 8-12 SPLIT, EHZK 90 SPLIT/WWS 300 SPLIT/WWS 500 SPLIT...
- Seite 2 EHZK 90 SPLIT WWS 300 SPLIT WWS 500 SPLIT HM 8-12 SPLIT...
- Seite 3 L8 SPLIT L12 SPLIT...
-
Seite 5: Inhaltsverzeichnis
Grundeinstellung nachjustieren Versorgungsanschluss Sicherungsautomat Betriebseinstellung Kühlung Temperaturbegrenzer Allgemeines Anschluss zwischen HM 8-12 SPLIT und L8 SPLIT/L12 Steuerung des Kühlbetriebs vom Außenfühler im Be- SPLIT triebsmodus AutoK Anschluss zwischen HM 8-12 SPLIT und EHZK 90 SPLIT, Kühlbetriebsteuerung ausgehend vom Raumfühler WWS 300 SPLIT, WWS 500 SPLIT. - Seite 6 EHZK 90 SPLIT, WWS 300 SPLIT, WWS 500 SPLIT Display Außeneinheit Menütypen Fühler Bedienung der Menüs Fühlerpositionierung Menüstruktur Daten für Fühler in L8 SPLIT/L12 SPLIT Hauptmenüs Daten für Fühler in HM 8-12 SPLIT 1.0 [N] Brauchwassertemp. 2.0 [N] Vorlauftemp. Maße 3.0 [N] Vorlauftemp. 2 Inneneinheit 4.0 [N] Außentemp.
-
Seite 7: Allgemeines
SPLIT ist ein System für Heizung, Kühlung und Brauchwasserbereitung in kleinen Häusern. Das System besteht aus einem Außenmodul (L8 SPLIT/L12 SPLIT), das die Energie aus der Außenluft nutzt und diese zum Innenmodul (HM 8-12 SPLIT) weiterleitet. Dort wird die Steuerung und Wärmeverteilung im Haus geregelt. -
Seite 8: Anlageninformation Produktinformationen
Wasser extrahiert und diese an die Außenluft abgibt, kann RE10 die Wärmepumpe bei Bedarf kühlen. HM 8-12 SPLIT legt mithilfe aller am Fühler gesammelten Daten fest, wann L8 SPLIT/L12 SPLIT aktiv ist und wann HM 8-12 HBS 16 nicht. Bei einem zusätzlichen Heizbedarf kann HM 8-12... -
Seite 9: Bedienfeld, Innenmodul
Für den Hausbesitzer Bedienfeld, Innenmodul rätt Bedienfeld, Innenmodul Zusatzheizungssymbol Brauchwassersymbol I II I II I II III I II I II III I II I II Die Wärmepumpe führt eine Wenn die elektrische Zusatzheizung aktiviert ist Brauchwasserbereitung durch. ”I” Leistungsstufe 1 Es liegt eine vorübergehende . -
Seite 10: So Wird Das Bedienfeld Benutzt
Für den Hausbesitzer Bedienfeld, Innenmodul So wird das Bedienfeld benutzt Über das Bedienfeld werden die häufigsten Einstellungen vorgenommen. Von hier aus teilen Sie dem Regelgerät die gewünschten Werte für die Wärmepumpensteuerung mit. Um die Anlage optimal nutzen zu können, müssen be- stimmte Grundeinstellungen vorgenommen worden sein (siehe Seite 7). -
Seite 11: Betriebseinstellung Wärme Allgemeines
Für den Hausbesitzer Betriebseinstellung Wärme Betriebseinstellung Wärme HM 8-12 SPLIT wählt den Betriebsmodus mit Rück- Allgemeines ■ sicht auf die Außentemperatur automatisch aus. Die Innenraumtemperatur ist von mehreren Faktoren ab- Dies bedeutet, dass der Betriebsmodus zwischen hängig. "Heizung" und "Brauchwasser" wechselt. Der aktu- elle Betriebsmodus wird in Klammern angezeigt. -
Seite 12: Einstellung Gemäß Diagramm
Für den Hausbesitzer Betriebseinstellung Wärme I II III I II Fällt die Raumtemperatur nicht wie gewünscht aus, kann 5 0 . 0 ° C Einstellung gemäß Diagramm eine Nachjustierung erforderlich werden. Im Diagramm wird von der Normaußenlufttemperatur des Sind die Einstellungswerte nicht bekannt, können die 13.43 Aufstellungsorts sowie der dimensionierenden Vorlauftem- Ausgangswerte für die Heizungsautomatik dem nebenste-... -
Seite 13: Grundeinstellung Nachjustieren
Für den Hausbesitzer Betriebseinstellung Wärme Grundeinstellung nachjustieren Fällt die Raumtemperatur nicht wie gewünscht aus, kann eine Nachjustierung erforderlich werden. Kalte Witterungsbedingungen Ist die Raumtemperatur zu niedrig, wird der Wert für ■ „Heizkurve“ in Menü 2.1.2 um einen Schritt erhöht. Ist die Raumtemperatur zu hoch, senken Sie den Wert ■... -
Seite 14: Betriebseinstellung Kühlung Allgemeines
Für den Hausbesitzer Betriebseinstellung Kühlung Betriebseinstellung Kühlung Allgemeines Kühlbetriebsteuerung ausgehend vom Raum- Die Kühlung kann aktiviert werden, wenn in Menü 9.3.3 fühler Kühlung freischalten „Ein“ ausgewählt ist. Wenn RFV SPLIT vorhanden ist, besteht die Voraussetzung HINWEIS! für den Kühlbetrieb darin, dass die Raumtemperatur höher als die eingestellte Raumtemperatur (Menü... -
Seite 15: Betriebseinstellung Brauchwasser
Für den Hausbesitzer Betriebseinstellung Brauchwasser Betriebseinstellung Brauchwasser HEV 500 AMS10-8 Der Brauchwasserspeicher ist ein Rohrwärmetauschermo- Brauchwasservolumen, 40°C (l) Tappvarmvarmvattenvolym, 40 °C [l] dell und wird vom zirkulierenden Wasser erwärmt, das wiederum von der Wärmepumpe erhitzt wird. Bei einem "normalen" Verbrauch genügt der Betrieb des 10 l/min 10 l/ min Wärmepumpenverdichters, um die Abnahmestellen des... - Seite 16 Für den Hausbesitzer Betriebseinstellung Brauchwasser I II III I II ■ ”B“ über dem -Symbol erscheint, findet eine zeitge- steuerte Bereitung von Extra-Brauchwasser statt. 5 0 . 0 ° C HINWEIS! Die Funktion ”Extra-Brauchwasser” führt für gewöhn- 13.43 lich zu einer Aktivierung der elektrischen Zusatzhei- zung und kann somit den Stromverbrauch steigern.
-
Seite 17: Wartung
Für den Hausbesitzer Wartung Wartung HM 8-12 SPLIT und L8 SPLIT/L12 SPLIT erfordern nach der VVS 300 SPLIT/VVS 500 SPLIT Inbetriebnahme nur einen geringen Wartungsaufwand durch den Benutzer. SPLIT umfasst zahlreiche Komponenten. Daher wird der Benutzer durch verschiedene Überwachungsfunktionen unterstützt. -
Seite 18: Manometer In Ehzk 90 Split, Wws 300 Split, Wws 500 Split
Wärmepumpe keine Kratzer entstehen. Spülen Sie kein Wasser durch die Gitter oder über die Seiten. Es darf kein Wasser in L8 SPLIT/L12 SPLIT eindringen. Vermei- den Sie einen Kontakt von L8 SPLIT/L12 SPLIT mit alkali- schen Reinigungsmitteln. ACHTUNG! Rotierende Ventilatoren in L8 SPLIT/L12 SPLIT. -
Seite 19: Maßnahmen Bei Betriebsstörungen
Für den Hausbesitzer Maßnahmen bei Betriebsstörungen Maßnahmen bei Betriebsstörungen Mithilfe der folgenden Liste können Sie in bestimmten Fällen selbst Problemursachen ermitteln und Störungen der Wärmeproduktion und Brauchwasserbereitung behe- ben. Symptom Ursache Maßnahme Brauchwasser mit niedriger Temperatur Ausgelöste Gruppen- oder Hauptsiche- Kontrollieren und ersetzen Sie defekte Si- oder Brauchwasser nicht vorhanden. - Seite 20 Für den Hausbesitzer Maßnahmen bei Betriebsstörungen Symptom Ursache Maßnahme Das Display ist nicht beleuchtet. Kontrollieren und ersetzen Sie eventuell defekte Gruppen- und Hauptsicherungen. Stellen Sie sicher, dass der Schalter zur In- neneinheit nicht ausgeschaltet ist. Vergewissern Sie sich, dass sich der Schal- ter (SF1) in Normalstellung (1) befindet.
-
Seite 21: Betriebsmodus „Nur Zusatzheizung
Für den Hausbesitzer Maßnahmen bei Betriebsstörungen Betriebsmodus „Nur Zusatzheizung“ Bei Betriebsstörungen, die eine niedrige Innenraumtem- peratur bewirken, können Sie oftmals die Stufe "Nur Zu- satzheizung" in HM 8-12 SPLIT aktivieren. Die Erwärmung erfolgt dann ausschließlich per Elektroheizpatrone. Aktivieren Sie den Modus, indem Sie die Betriebsmodus- taste 7 s gedrückt halten. -
Seite 22: Alarmanzeigen
Hochdruckpressostat ausgelöst. Stellen Sie sicher, dass die Thermostate zu Heizkörpern/Fußbodenheizungssystem nicht geschlossen sind. Wenn der Kühlbetrieb aktiv ist: Kontrollie- ren Sie, dass der Luftstrom zu L8 SPLIT/L12 SPLIT nicht behindert wird. OU-Stromversorgungsfehler/OU- Außeneinheit spannungslos/Kommunika- Vergewissern Sie sich, dass ein eventueller Komm.fehler... -
Seite 23: Allgemeine Hinweise Für Den Installateur
Allgemeine Hinweise für den Installateur Transport und Lagerung EHZK 90 SPLIT, WWS 300 SPLIT, WWS 500 SPLIT Außenmodul L8 SPLIT/L12 SPLIT L8 SPLIT/L12 SPLIT muss aufrecht stehend transportiert und gelagert werden. HUMMEL Patent Wenn die Wärmepumpe mithilfe einer Hebeschlinge ohne Verpackung angehoben werden soll, ist sie gemäß... -
Seite 24: Aufstellung
AußenmodulL8 SPLIT/L12 SPLIT einem Hauswirtschaftsraum oder Kesselraum. Die Rohrleitungen dürfen nicht an Innenwänden befes- ■ L8 SPLIT/L12 SPLIT wird im Freien auf einer festen Unterla- tigt werden, die an Schlaf- oder Wohnzimmer angren- ge verankert aufgestellt, vorzugsweise auf einem Beton- zen. -
Seite 25: Manuelles Mischen
3. Schließen Sie einen Leistungswächter, Außenfühler, eine eventuelle Rundsteuerung sowie externe Anschlüs- se und Kabel zwischen HM 8-12 SPLIT, Brauchwasser- speicher und L8 SPLIT/L12 SPLIT an. Siehe Seite 37. 4. Verbinden Sie die Stromversorgung mit HM 8-12 SPLIT. Siehe Seite 34. - Seite 26 Für den Installateur Allgemeine Hinweise für den Installateur 5. Befolgen Sie die Anweisungen zur Inbetriebnahme auf Seite 42. SPLIT...
- Seite 27 Für den Installateur Rohrinstallation Rohrinstallation Allgemeines EHZK 90 SPLIT Die Rohrinstallation muss gemäß den geltenden Bestim- XL19 XL18 mungen ausgeführt werden. HM 8-12 SPLIT kann mit einer Temperatur bis zu ca. 65°C arbeiten. Für optimale Einspa- rungen empfehlen wir, das Klimatisierungssystem für maximal 55°C zu dimensionieren.
-
Seite 28: Für Den Installateur
Für den Installateur Rohrinstallation WWS 500 SPLIT Anschluss HM 8-12 SPLIT am Speicher An HM 8-12 SPLIT muss unbedingt ein Brauchwasserspei- cher oder ein Speicher angeschlossen werden. Der Rohr- anschluss für das Klimatisierungssystem wird an der Unter- seite von HM 8-12 SPLIT vorgenommen. Speicher EHZK 90 SPLIT, WWS 300 SPLIT, WWS 500 SPLIT ■... -
Seite 29: Anschluss Des Brauchwasserspeichers
Für den Installateur INK KV-ANSL Rohrinstallation PROPPNING WWS 500 SPLIT Anschluss des Brauchwasserspeichers BACKVENTIL Der Brauchwasserspeicher (WWS 300 SPLIT/WWS 500 SPLIT) ist mit der erforderlichen Ventilausrüstung zu verse- hen. Das Mischventil muss vorhanden sein, wenn die Tempe- ■ ratur 60°C überschreitet. Das Sicherheitsventil muss einen max. -
Seite 30: Kondensatablauf Wärmetauscherteil
Die Installation des Kältemittelrohrs erfolgt zwischen Au- ßenmodul L8 SPLIT/L12 SPLIT und HM 8-12 SPLIT. Die Installation muss gemäß den geltenden Vorschriften vorgenommen werden. L8 SPLIT/L12 SPLITBegrenzungen Maximale Rohrlänge, L8 SPLIT und L12 SPLIT (L): 30 m. ■ Maximaler Höhenunterschied (H): ±7 m. ■ HM 8-12... - Seite 31 Drehmoment an. Richten Sie sich nach dem "Anzugswinkel", wenn kein Drehmomentschlüssel Entfernen Sie eine ausgestanzte Komponente am Au- verfügbar ist. ßenblech vom L8 SPLIT/L12 SPLIT, wo das Rohr heraus- zuziehen ist. Die unten aufgeführte Abbildung zeigt Außendurch- Anzugsdreh-...
- Seite 32 Für den Installateur Rohrinstallation Flare-Anschlüsse Druckversuch und Lecktest Erweiterung: Sowohl HM 8-12 SPLIT und L8 SPLIT/L12 SPLIT sind bereits werkseitig druck- und leckgeprüft. Der Rohranschluss zwischen den Produkten ist jedoch nach der Installation zu kontrollieren. HINWEIS! Am Rohranschluss zwischen den Produkten ist nach der Installation gemäß...
-
Seite 33: Kältemittelrohrisolierung
Für den Installateur Rohrinstallation Kältemittelrohrisolierung Isolieren Sie die Kältemittelrohre (sowohl Gas- als auch ■ Flüssigkeitsrohr) gegen Wärme und Kondensflüssigkeits- bildung. Verwenden Sie eine Isolierung, die für mindestens 120°C ■ ausgelegt ist. Unzureichend isolierte Rohre können iso- lierungsbedingte Probleme sowie unnötigen Kabelver- schleiß... -
Seite 34: Anschlussoptionen
Anschlussoptionen Allgemeines SPLIT kann auf unterschiedliche Weise angeschlossen werden. Einige Varianten werden auf folgenden Seiten aufgeführt. Installationsanforderungen L8 SPLIT L12 SPLIT Max. Druck, Klimatisierungssystem 0,25 MPa (2,5 Bar) Maximal empfohlene Vor-/Rücklauftemperatur bei Normaußenlufttemperatur 55/45°C Max. Temperatur an HM 8-12 SPLIT +65°C... -
Seite 35: Split Mit Klimatisierungssystem Und Eventueller Zusatzheizung
RE10 RBE SPLIT Erf. säker- Sicherheitsausrüstung hetsutr. HM 8-12 HBS 16 SPLIT BT 1 Externe Extern tillsats Zusatzheizung L8 SPLIT /L12 HEV 300/HEV 500 AMS 10-12 WWS 300 SPLIT/WWS 500 SPLIT SPLIT Klimatisierungssystem Klimatsystem Överströmnings- Überströmventil ventil RFV SPLIT/ RG10/... - Seite 36 Für den Installateur Rohrinstallation Klimatisierungssystem Heizkörpersystem Fußbodenheizungssystem Gebläsekonvektorsystem Radiator Golvvärme Fläktkonvektor Extra Extra Extra Zusätzliches Zusätzliches Zusätzliches system system system Systemvolumen Systemvolumen Systemvolumen volym volym volym Överströmningsventil Överströmningsventil Överströmningsventil Überströmventil Überströmventil Überströmventil Heizkörper- und Fußbodenheizung zum Heizen und Doppeltes Fußbodenheizungssystem zum Heizen und Radiator- och golvvärme för värme och fläktkonvektor för kyla Gebläsekonvektorsystem zum Kühlen...
- Seite 37 Für den Installateur Rohrinstallation Externe Zusatzheizung Solarkollektor Holzkessel mit Speicher Solfångare Vedpanna med ackumulator Solarkollektor Speicher GP31 Speicher Holzkessel GP32 Extern styrning Externe Steuerung Externe Steuerung Extern styrning Gaskessel Öl-/Pelletskessel Abluftwärmepumpe Gaspanna Olje-/pelletspanna Frånluftsvärmepump ALT 2 ALT. 2 On/off Ein/Aus Ein/Aus On/off F120...
-
Seite 38: Elektrische Installation
3 mm Schaltkontaktabstand installiert Stromversorgung Stromversorgungs- werden. Die weitere elektrische Ausrüstung außer Außenfühler, Kommunikationskabel Schalter Stromwandler und Außenmodul L8 SPLIT/L12 SPLIT ist im Stromwandler* Lieferzustand angeschlossen. Vor dem Isolationstest des Gebäudes dürfen Innenmodul ■ HM 8-12 SPLIT und Außenmodul L8 SPLIT/L12 SPLIT Stromversorgungs- und Steuerkabel nicht angeschlossen werden. -
Seite 39: Elektrische Komponenten
Für den Installateur Elektrische Installation Elektrische Komponenten WWS 300 SPLIT 5,5 mm FD1-BT30 1 mm HM 8-12 SPLIT X101 FD1-QA41 X100 5,5 mm WWS 500 SPLIT 1 mm FD1-BT30 X100 X101 EHZK 90 SPLIT X101 X100 FD1-BT30 SPLIT...
