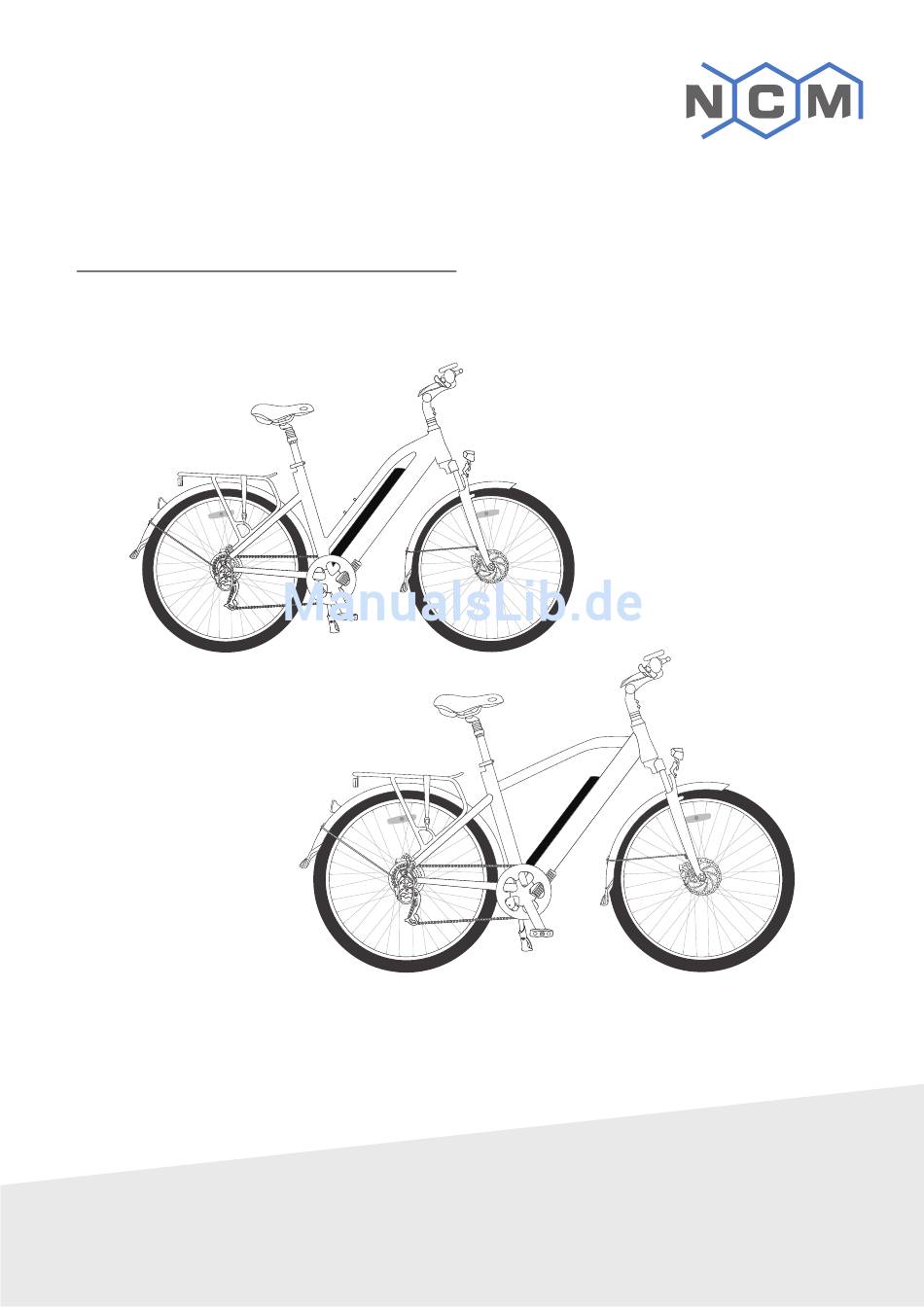

- Seite 1 MILANO PLUS &VENICE PLUS BENUTZERHANDBUCH Wichtige Informationen beigefügt: Bitte lesen Sie diese vor Ihrer ersten Fahrt!
-
Seite 2: Inhaltsverzeichnis
MILANO PLUS & VENICE PLUS 48V INHALTSVERZEICHNIS 1. ALLGEMEINE EINFÜHRUNG 1.1 Willkommen ................................01 1.2 Verwendung des Handbuchs ............................ 01 1.3 Service und technische Unterstützung ........................01 1.4 Auswahl der richtigen Größe ............................ 01 1.5 Fahrradkomponenten ..............................02 1.6 Reichweite ................................03 1.7 Schaltungsempfehlungen ............................ -
Seite 3: Allgemeines
Neues und Spannendes bieten, während wir die Seele des Radfahrens erhalten und fördern möchten. 1.2 Verwendung des Handbuchs Wir empfehlen Ihnen, dieses Handbuch gründlich zu lesen, bevor Sie Ihr neues NCM E-Fahrrad fahren. Es ist wichtig, die Sicherheitsanweisungen und Erklärungen der herkömmlichen und nicht herkömmlichen Fahrradteile zu studieren, da Ihnen diese ein allgemeines Verständnis Ihres neuen NCM E-Fahrrads bieten werden. -
Seite 4: Fahrradkomponenten
GENERAL MILANO PLUS & VENICE PLUS 48V Bei einigen Fahrrädern, wie Cruisern mit niedrigem, oberen Rahmenrohr, kann die Abstandsmessung nicht durchgeführt werden, da kein oberes Rahmenrohr vorhanden ist oder es sehr stark nach unten hin abfällt. Für diese Fahrräder sollte die Höhe der Sattelstütze verwendet werden, um die richtige Größe auszuwählen. -
Seite 5: Reichweite
MILANO PLUS & VENICE PLUS 48V GENERAL Lenkeranbauten 1 linker Bremshebel 4 Anzeige 7 Rechter Schalthebel 2 linker Griff 5 verstellbarer Head-Vorbau 8 Rechter Hebel 3 Anzeige Steuergerät 6 Rechter Bremshebel 9 Klingel Rahmennummer Kennzeichnung 1 Rahmennummer (Steuerrohr) 2 Rahmennummer (Aufkleber) 1.6 Reichweite... -
Seite 6: Sicherheit
SICHERHEIT MILANO PLUS & VENICE PLUS 48V 2. SICHERHEIT 2.1 Akku und Ladegerät ● Bewahren Sie Akku und Ladegerät fern von Wasser und Wärmequellen auf. ● Verbinden Sie keine positiven und negativen Klemmen. ● Halten Sie den Akku von Kindern und Haustieren fern. -
Seite 7: Aufpumpen Der Reifen
MILANO PLUS & VENICE PLUS 48V SICHERHEIT In Ländern mit Rechtsverkehr ist es üblich, die Vorderradbremse am linken Bremshebel und die Hinterradbremse am rechten Bremshebel zu haben. Das Gegenteil gilt generell für Länder mit Linksverkehr. Die folgende Tabelle zeigt einige Beispiele. -
Seite 8: Transport
● Stellen Sie sicher, dass Sie immer mindestens einen Ersatzschlüssel haben. ● Bewahren Sie Ersatzschlüssel für Reparaturen, Wartungsarbeiten und Notfälle an einem sicheren Ort auf. ● Bitte bringen Sie den Schlüssel mit, wenn Sie sich für Wartungs- oder Reparaturarbeiten an Ihren NCM-Händler wenden. -
Seite 9: Installation Und Einstellung
MILANO PLUS & VENICE PLUS 48V INSTALLATION UND EINSTELLUNG 3. INSTALLATION UND EINSTELLUNG 3.1 Lenker und Vorbau 1. Entfernen Sie die weiße Transportkappe und die 2. Richten Sie den Lenker so aus, dass er senkrecht schwarze NECO-Scheibe. Öffnen Sie Einstellhebel des zum Rad steht. -
Seite 10: Montage Der Pedale
INSTALLATION UND EINSTELLUNG MILANO PLUS & VENICE PLUS 48V 3.2 Montage der Pedale - Identifizieren Sie Ihre Pedale: Überprüfen Sie die Buchstaben auf den Pedalen, "L" oder "R". - Das mit "R" markierte Pedal ist für rechts (in Fahrtrichtung). Zur Befestigung an der Kurbel im Uhrzeigersinn festziehen. -
Seite 11: Sitzposition
MILANO PLUS & VENICE PLUS 48V INSTALLATION UND EINSTELLUNG 3.3 Sitzposition Um komfortables, ermüdungsfreies und sicheres Fahren zu ermöglichen, sollte die Sattel- und Lenkerhöhe an die Körper- größe des Fahrers angepasst werden. Die Sattelhöhe ist korrekt, wenn das Bein fast vollständig ausgestreckt ist, während der Fuß in der unteren Position des Kurbelzyklus flach auf dem Pedal ruht. -
Seite 12: Sattelhöhe
INSTALLATION UND EINSTELLUNG MILANO PLUS & VENICE PLUS 48V 3.4 Sattelhöhe Der Schnellspannhebel muss spürbar in die vollständig geschlossene Position gebracht werden, um unerwünschte Bewegungen während des Fahrens zu vermeiden. WARNUNG Ein unsachgemäß geschlossener Schnellspannhebel kann sich wieder öffnen oder hat eine begrenzte Fähigkeit, den Sattel in Position zu halten. -
Seite 13: Bremsen
MILANO PLUS & VENICE PLUS 48V INSTALLATION UND EINSTELLUNG 3.6 Bremsen 3.6.1 Allgemeines In den meisten Ländern werden Fahrräder so hergestellt, dass der linke Bremshebel die Vorderradbremse steuert; um dies zu ändern, wenden Sie sich bitte an Ihren Händler. Beachten Sie Abschnitt 2- Wichtige Sicherheitsinformationen. -
Seite 14: Schaltungs- Und Kettenschaltungseinstellung
Unser urheberrechtlich geschützter Das-Kit X15 Motor steht an der Spitze des Marktes, bietet eine sanfte, kraftvolle Leistung und bleibt dabei überraschend leise. Eingestuft mit 250W erreicht es ein Maximum von 55Nm (Newtonmeter) Drehmoment, was sicherstellt, dass kein Berg zu steil und kein Untergrund zu rau für das NCM Milano Plus & Venice Plus ist. -
Seite 15: Akku Und Ladegerät
MILANO PLUS & VENICE PLUS 48V ELEKTRO-TEILE ÜBERSICHT Display Das Das-Kit Display bietet dem Fahrer die volle Kontrolle über das elektrische System. Seine einfache Einrichtung und Darstellung liefert auf Knopfdruck alle Informationen, die Sie über Ihr E-Fahrrad benötigen. Somit können Sie mehr Zeit damit verbringen die Umwelt um Sie herum zu genießen. -
Seite 16: Allgemeine Bemerkungen
Geruch; entnehmen Sie den Akku und lagern Sie sie außerhalb des Hauses. Nehmen Sie den Akku dann zu einem autorisierten NCM-Händler oder einem erfahrenen Techniker zur Wartung oder zum Austausch mit. ● In dem unwahrscheinlichen Fall, dass der Akku in Brand gerät, versuchen Sie NICHT, diesen mit Wasser zu löschen. -
Seite 17: Verwendung
MILANO PLUS & VENICE PLUS 48V ELEKTRO-TEILE ÜBERSICHT Integrierter Downtube-Akku außerhalb des Fahrrades 1. Stecken Sie den Schlüssel ein, um den Akku zu entriegeln, und ziehen Sie dann den Akku nach oben heraus. 2. Entnehmen Sie den Akku. 3. Schließen Sie das Ladegerät an den Akku an. -
Seite 18: Anzeige
ANZEIGE MILANO PLUS & VENICE PLUS 48V 5. ANZEIGE Bedienungsanleitung 5.1 AUSSEHEN Eine bessere Anzeige. Eine intelligente Anzeige. Einfache Ansicht 4" Bedienfeld. Überlegener, eloxierter und aluminiumlegierter Rahmen. PMMA wasserdichtes Kabelgehäuse. Einfache Steuerung mit großen Tasten. - Seite 19 MILANO PLUS & VENICE PLUS 48V ANZEIGE 5.2 NORMALER BETRIEB 4.1 PAS-Level Auswahl 4.2 Fehlercodeanzeige Abschnitt 4 4.3 SET-Bedienung Abschnitt 3 3.1 Hintergrundbeleuchtung Abschnitt 2 2.1 Stromanzeiger ON/OFF Abschnitt 1 DOWN 6.1 Kilometerzähler 6.1.1 ODO Abschnitt 6 6.1.2 Zeit 6.1.3 Trip 1 6.1.4 Trip 2...
-
Seite 20: Vollansichtsbereich
ANZEIGE MILANO PLUS & VENICE PLUS 48V VOLLANSICHTSBEREICH NORMALANSICHT Wenn die Anzeige eingeschaltet ist, sind die Standardanzeigen Fahrmodus, Trip 2, Geschwindigkeit, PAS-Stufe und Akkuanzeige, wie in der folgenden Abbildung gezeigt. Drücken Sie SET, um die Anzeigeinformationen umzuschalten. - Seite 21 MILANO PLUS & VENICE PLUS 48V ANZEIGE Abschnitt 1: ON/OFF Drücken Sie ON/OFF, um die Anzeige zu aktivieren. Drücken Sie bei eingeschalteter Anzeige ON/OFF für 2 Sekunden, um das Gerät auszuschalten. Wenn die Anzeige aus ist, gibt es keinen Stromverbrauch. Der Kriechstrom beträgt nicht mehr als 2μA.
-
Seite 22: Abschnitt 4: Betrieb
ANZEIGE MILANO PLUS & VENICE PLUS 48V 3.2 GESCHWINDIGKEITSANZEIGE Der mittlere Bereich zeigt die momentane Geschwindigkeit des E-Fahrrads an. Die Geschwindigkeitsanzeige ist wie unten dargestellt. 3.3 KM/H and MPH Eine Auswahl von KM/H und MPH für die Geschwindigkeit und Kilometerentfernung wird dazu führen, dass die Anzeige auf die ausgewählte Geschwindigkeitseinheit gestellt wird. -
Seite 23: Fehlercodeanzeige
MILANO PLUS & VENICE PLUS 48V ANZEIGE 4.2 FEHLERCODE-ANZEIGE Wenn etwas mit der elektronischen Steuerung nicht stimmt, blinkt die Anzeige bei 1 Hz und zeigt den Fehlercode automatisch an. Verschiedene Fehlercodes repräsentieren verschiedene Fehler im System; Details finden Sie in der Fehlercodetabelle auf der letzten Seite. -
Seite 24: Set-Betrieb
ANZEIGE MILANO PLUS & VENICE PLUS 48V 4.3 Geh-Modus / Anfahrhilfe Halten Sie die DOWN-Taste (-) 2 Sekunden lang gedrückt, um in den motorbetriebenen Geh-Modus zu gelangen. Wenn das AUTO-Symbol aufleuchtet, fährt das E-Fahrrad mit 6 km/h, ohne dass der Fahrer treten muss. Der unterstützte Geh-Modus wird beendet, wenn die Taste nicht mehr gedrückt wird. -
Seite 25: Stromeinsparung
MILANO PLUS & VENICE PLUS 48V ANZEIGE 5.1.1 ) Akku rest kapazitätsanzeige Die Akkukapazitätsanzeige hat fünf Segmente, wobei jedes Segment 20% der Akkukapazität darstellt. Wenn der Akku voll ist, leuchten alle fünf Segmente. Wenn die Akkukapazität zu niedrig ist, blinkt der Akkuanzeigebereich und zeigt damit an, dass die Tretunterstützung bald eingestellt wird und dass der Akku aufgeladen werden muss. -
Seite 26: Fehlercode-Tabelle
Hallsignalfehler (Elektromagnet in falscher Position) Bremsfehler (Erkennung nach dem Einschalten) Unter Spannung Motor blockiert Fehler in der Verbindung mit dem Steuergerät Fehler in der Verbindung mit der Anzeige Wenn Sie noch Fragen zur Anzeige haben, wenden Sie sich bitte an Ihren NCM-Händler. -
Seite 27: Empfehlungen Und Wartung
1.5- 12.5 ft.-lb. 6.2 Wartungsplan Um Ihr NCM E-Fahrrad in optimalem Zustand zu halten und Ihr Fahrerlebnis so angenehm wie möglich zu gestalten, empfehlen wir dringend, den empfohlenen Wartungsplan einzuhalten. Sie sollten den Wartungsplan aufmerksam lesen und es als wichtiges Dokument, neben ihrem Fahrrad selbst, ansehen. - Seite 28 EMPFEHLUNGEN UND WARTUNG MILANO PLUS & VENICE PLUS 48V Wartungsplan Jede Fahrt Wöchentlich Monatlich Halbjährlich Jährlich Reifendruck Reifenzustand Visuelle Inspektion Bremshebel Druck Schnellspanner Lenkerausrichtung Sattelausrichtung Akku ist verriegelt Radüberprüfung Überprüfung Rahmenzustand (einschließlich Schweißnähte auf Risse) Kette reinigen und schmieren Prüfung Bremsbeläge...
-
Seite 29: Fehlersuche
Wie kann ich meine Akkukapazität testen? ● Bitte setzen Sie sich mit NCM in Verbindung, um die Rücksendung des Akkus zu Testzwecken zu vereinbaren. Wenn der Akku innerhalb des ersten Jahres (ab Kaufdatum) eine Kapazität von über 85% aufweist, haften Sie für die Rücksend- ung. -
Seite 30: Definition Von Manipulationen Und Empfehlungen
Bitte fügen, entfernen oder ändern Sie keine Bestandteile ihres Fahrrades in irgendeiner Art und Weise. Suchen Sie einen geschulten Fahrradmonteur auf, falls notwendig. Des weiteren empfehlen wir Ihnen uns (NCM) vorab zu kontaktier- en, bevor Sie Bestandteile ändern oder hinzufügen, um die Sicherheit des Fahrens zu gewährleisten. -
Seite 31: Technische Daten
Höchstgeschwin- 25 km/h 25 km/h digkeit Um die Anforderungen unserer Kunden so gut wie möglich zu erfüllen, behält sich NCM das Recht vor, die Eigenschaften seiner Produkte jederzeit ohne Vorankündigung zu ändern. Bitte wenden Sie sich an einen autorisierten NCM-Lieferanten. -
Seite 32: Garantie
GARANTIE MILANO PLUS & VENICE PLUS 48V 8. GARANTIE Ihr NCM E-Fahrrad wird mit einer eingeschränkten Garantie geliefert. Bitte besuchen Sie ncmbikes.com oder Ihren lokalen NCM-Händler für weitere Angaben. - Seite 36 NCM Bikes GmbH Eckenerstraße 3 30179 Hannover Deutschland Tel.: +49 511 - 897 938 22 Fax: +49 511 - 897 938 29 info@ncmbikes.com www.ncmbikes.com HDE12...
