Jung FUS4210 Montageanleitung

Funk-Alarmsystem
Funk-Bewegungsmelder Art. Nr. FUS 4210
FUNKTION
Der Funk-Bewegungsmelder dient der Innenraumüberwachung und empfängt die von einem
menschlichen Körper ausgesandte Körpertemperatur.
INSTALLATION
Der Funk-Bewegungsmelder besteht aus einem Vorder- und einem Rückteil die miteinander
verschraubt sind. In dem Rückteil befinden sich die 9V Lithiumbatterie, die Steuer- und Aus-
werteplatine sowie der Funksender.
Im Vorderteil ist die integrierte Optik befestigt, eine sogenannte Fresnell-Linse, die einen
Überwachungsbereich von 8 x 11 m (90°) gewährleistet. Die Bewegungsmelderplatine enthält
weiterhin einen Reedkontakt, der von außen mit einem Magnet betätigt werden kann. Damit
können bei der Inbetriebnahme und bei der Wartung die Testmodi aktiviert werden, ohne daß
hierfür der Melder geöffnet werden muß.
Der Funk-Bewegungsmelder verfügt über einen sogenannten Schlafmodus, d.h. nach Erken-
nen einer Bewegung und Absendung des Datentelegramms an die Funk-Alarmzentrale,
schaltet sich der Melder für ca. 3 Minuten in einen stromsparenden Betriebszustand.

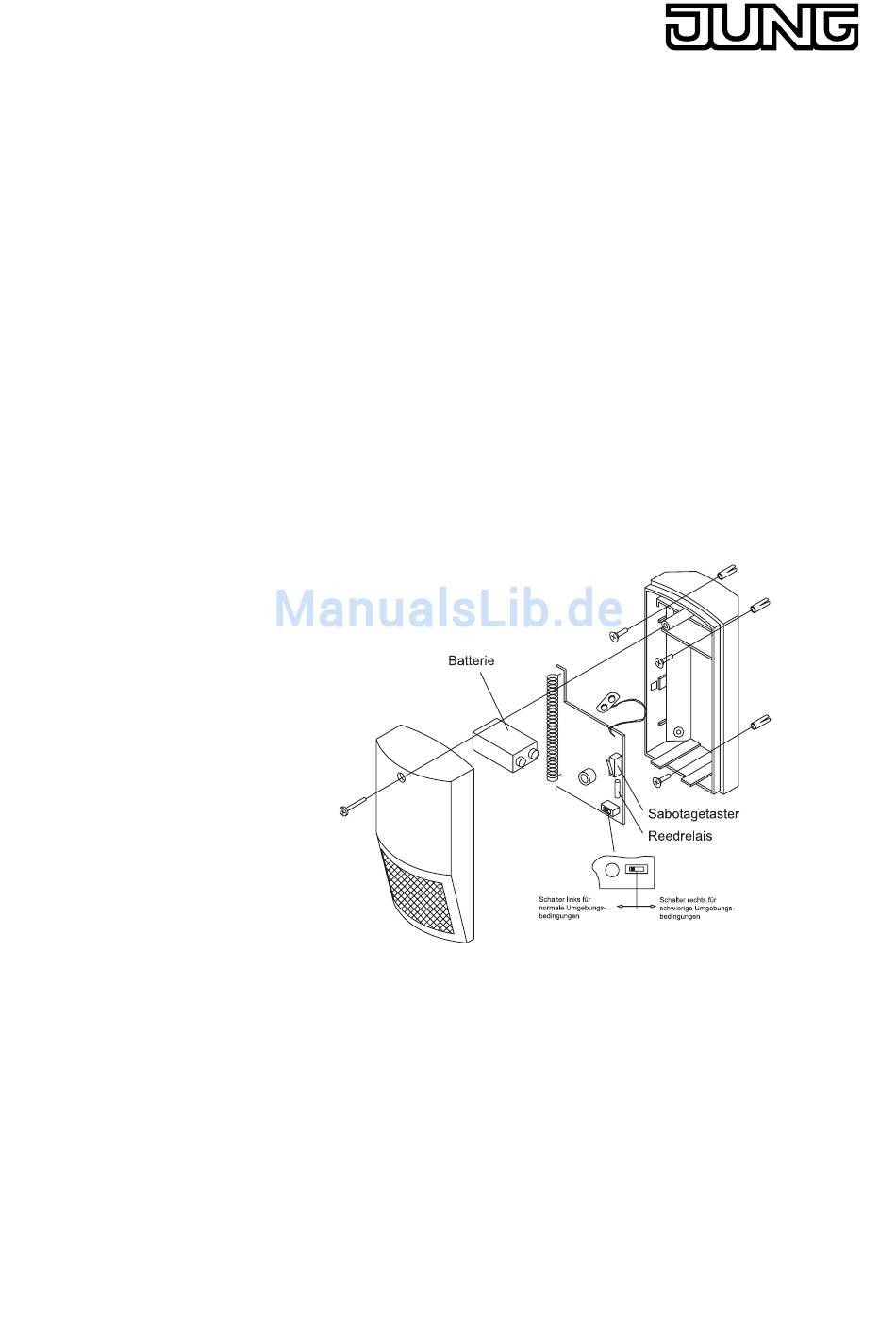

BILD 14: Funk-Bewegungsmelder
WICHTI E HINWEISE ZUM MONTA EORT
Aufgrund des Funktionsprinzips des Funk-Bewegungsmelder sind folgende Punkte bei der
Wahl des Montageortes zu berücksichtigen:
λ
Montage quer zur Bewegungsrichtung eines Einbrechers beachten.
λ
Montagehöhe zwischen 2 - 2,4 m beachten.
λ
Vorzugsweise ist als Montageort die Ecke eines Zimmers auszuwählen.
λ
Blickrichtung des Bewegungsmelder nicht direkt auf das Fenster, Heizungen oder
offene Feuerstellen.
