Jung FUS4110 Montageanleitung

Funk-Alarmsystem
Außensirene mit Blitzlicht Art. Nr. FUS 4110
FUNKTION
Die Außensirene mit Blitzlicht wird von der Funk-Alarmzentrale bei einer Alarmauslösung im
extern scharfen Zustand angesteuert.
INSTALLATION
Die Außensirene mit Blitzlicht besteht aus einem Gehäusevorder- und Rückteil, die über eine
Schraube miteinander verschraubt sind. In dem Rückteil befinden sich Sirene, der Blitzlicht-
aufsatz, sowie der Sabotagekontakt gegen Deckelöffnung.
WICHTIGE HINWEISE ZUM MONTAGEORT
λ •
Montage nur mit Blitzlicht senkrecht nach oben.
λ •
Montageort soll gut sichtbar und weithin hörbar sein.
λ •
Anbringungsort so, daß die Außensirene mit Blitzlicht schwer erreichbar ist (mind. in
3m Höhe).
λ •
In einem Abstand von mind. 1,5m zu eventuell bei Blitzschlag spannungsführenden
Teilen montieren (z.B. Dachrinne, Blitzableiter etc.).
λ •
Den Montageort so wählen, daß die Außensirene mit Blitzlicht vor mechanischen
Einflüssen, Schlag und direktem Zugriff geschützt ist.

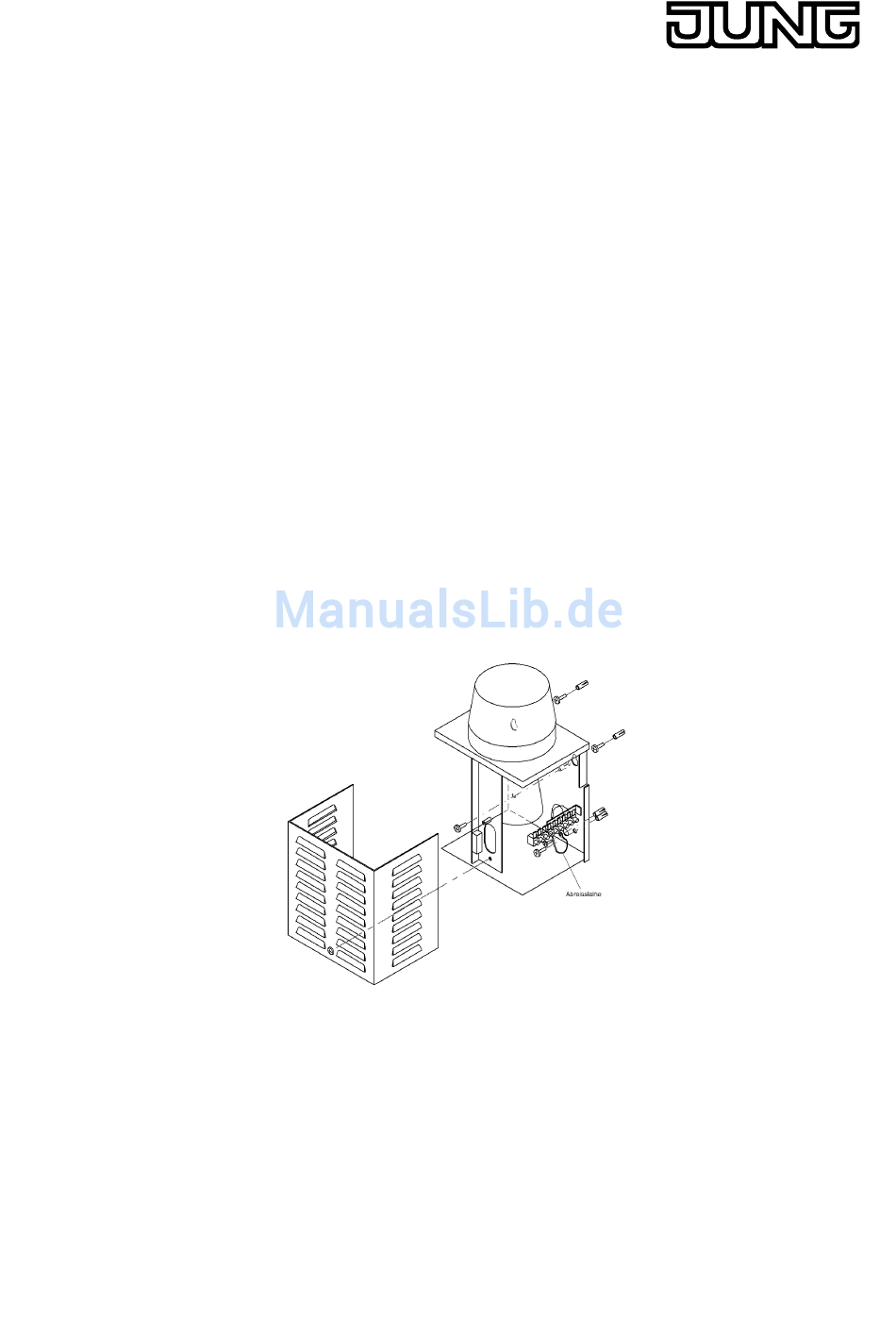

Bild 37: Außensirene mit Blitzlicht
MONTAGE
Folgende Arbeitsschritte sind bei der Montage der Außensirene mit Blitzlicht durchzuführen:
1. Schraube mit einem Kreuzschraubendreher herausdrehen, bis sich das Gehäusevorderteil
abnehmen läßt.
2. Gehäusevorderteil vom Gehäuserückteil abnehmen.
3. Bohrungslöcher mit der beiliegenden Schablone (Maß-stab 1:1) anzeichnen.
4. Vier Befestigungslöcher Ø 8mm, ein BefestigungslochØ 6mm (Befestigung Abreißleine)
