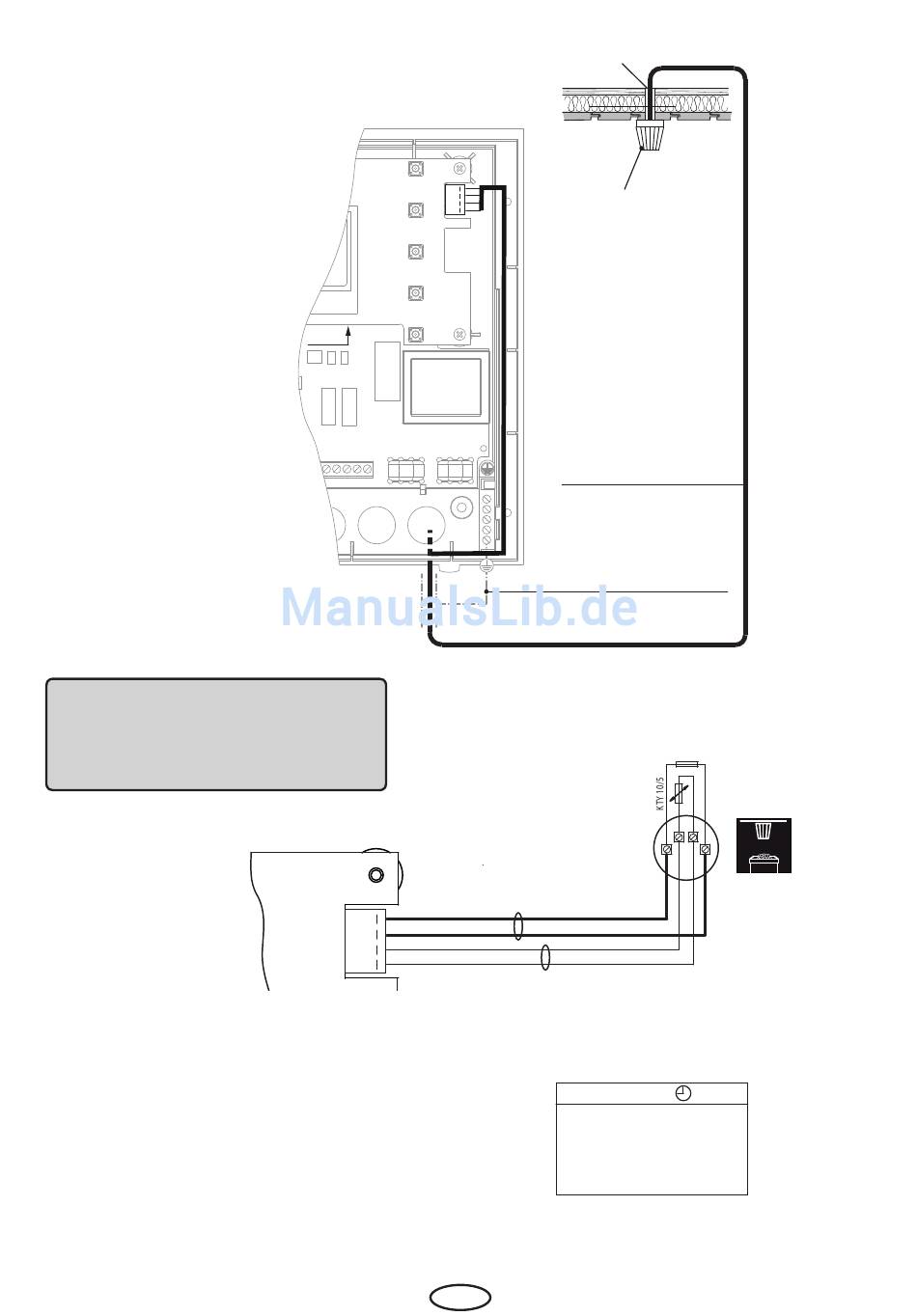

EOS ECON D2 Montage- Und Gebrauchsanweisung Seite 12

Achtung! Ein Verwechseln von Leitungen am
Stecker X2 kann zur Auslösung von Sicherung F2 und
zur Beschädigung des Gerätes führen (Austausch
siehe Absatz „Gerätesicherung wechseln")
6. Nach vollständiger Montage und ordnungs-
gemäßem Betrieb des Steuergerätes muss
die Leitung zur Übertemperatursicherung
auf Kurzschluss überprüft werden. Lösen Sie
hierzu eine der weißen Leitungen im Fühler-
gehäuse. Im Display erscheint die entspre-
chende Fehlermeldung.
12
Saunadecke
X2
F2
Temperaturfühler
Temperature sensor
X2
Limiter
Sensor
Bankfühler (optional)
Auxiliary sensor (optional)
Ub
Feuchtefühler (optional)
E
Humidity sensor (optional)
G
D
Bohrung
Fühlergehäuse auf
Mitte Profilbrett
Fühlerleitungen
bei abgeschirmter Fühlerleitung
PE anschließen
142°C
weiß / white
rot / red
Thermo
- sicherung
Abb. 11
Abb. 12
12 : 00
