ECON D2 Saunasteuergerät Montage- und Gebrauchsanweisung Made in Germany IPx4 Druck Nr. 29344706de / 07.18 Technische Änderungen vorbehalten ab Software R4.34...
Deutsch Inhalt Lieferumfang ..............................4 Technische Daten ............................5 Allgemeine Hinweise zum Saunabaden ....................6 Allgemeine Sicherheitsbestimmungen ....................7 Montage des Steuergerätes ........................9 Montage auf der Wand .........................9 Montage in der Wand ......................... 10 Anschluss der Fühlerleitungen ....................... 11 Montage des Ofenfühlers ......................... 11 Elektroanschluss ............................
Seite 3
Aktivieren der Vorwahlzeit ......................27 Deaktivieren der Vorwahlzeit ....................27 Erweiterte Einstellungen ........................28 Ändern der Sprache ........................28 Ändern der Uhrzeit ........................28 Umschalten von °C auf °F ......................29 Umschalten von Personalisierten Programme (P1-P4) ............ 29 Aktivieren/ Deaktivieren der Bediensperre ................30 Aktivieren/ Deaktivieren der Security ..................
Lieferumfang (Änderungen vorbehalten) 1. Saunasteuergerät ECON D (Finnisch) 2. Temperaturfühler: a) Fühlergehäuse b) Platine mit Ofenfühler und Übertemperatursicherung c) 2 Befestigungsschrauben 3 x 25 mm d) 2 Fühlerleitungen ca. 2,0 m lang (rot/weiß) 3. Plastikbeutel mit drei Befestigungsschrauben 4 x 25 mm 4.
Technische Daten Nennspannung 400 V 3 N 50 Hz AC Schaltleistung max. 9 kW ohmsche Last (AC1-Betrieb). Durch Anschluss von Leistungsschaltgeräten bis 36 kW erweiterbar Heizzeitbegrenzung 6 h, 12 h Anzeige LCD Display 65 x 37 mm, grafisch Abmessungen (HxBxT) 220 x 250 x 67 mm Schutzart IPx4 nach EN 60529 Spritzwasserschutz...
Allgemeine Hinweise zum Saunabaden Sehr geehrter Kunde, ter ein Wert von 85°C - 90°C angezeigt werden. Dies entspricht dann auch den üblichen Klima- mit diesem Sauna-Steuergerät haben Sie ein werten in der Kabine. hochwertiges elektronisches Gerät erworben, welches nach den neuesten Normen- und Verwenden Sie nur saunageeignete (bis 140 °C Güterichtlinien entwickelt und gefertigt wur- temperaturbeständige) Kabinenbeleuchtungen.
Allgemeine Sicherheitsbestimmungen Dieses Gerät kann von Kindern ab 8 Jah- nur von einem Fachmann entfernt wer- • ren und darüber sowie von Personen mit den. verringerten physischen, sensorischen Beachten Sie unbedingt die in der Mon- • oder mentalen Fähigkeiten oder Mangel tageanleitung angegebenen Maßanga- an Erfahrung und Wissen benutzt werden, ben, insbesondere bei der Montage des...
Seite 8
(geeigneten Abdeckschutz oder eine son- • Achtung! stige Sicherheitseinrichtung verwenden). Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elektrische Anschluss *Fernwirken = Einstellen, Steuern und/oder Regeln eines Gerätes durch einen Befehl, der außerhalb des Saunaofens sowie der Saunasteue- der Sichtweite eines Gerätes vorgenommen werden rung nur durch einen Fachmann eines au- kann, wobei Übertragungsmedien wie Telekommu- nikation, Tontechnik oder Bussysteme angewendet...
Montage des Steuergerätes Schrauben Sie das Gehäuseunterteil in den beiden unteren Bohrungen fest an die Kabi- Wandbefestigung nenwand. Abb. 4 Das Steuergerät darf nur außerhalb der Kabine montiert werden. Als Montageort wählen Sie ca. 35 cm zweckmäßigerweise die Kabinenaußenwand, an der innen der Saunaofen befestigt ist. Sind bereits Leerrohre für die elektrischen Installa- tionen vorhanden, ist die Position des Steuer- gerätes durch diese vorbestimmt.
Wandeinbau 1. Erstellen Sie einen min. 3,5 cm tiefen Wand- ausschnitt gemäß den Abmessungen in Abb.5. 21 cm Abb.5 Setzen Sie die mitgelieferten Gummitüllen in die Öffnungen an der Gehäuserückwand ein und führen Sie dann die Anschlusskabel durch diese Öffnungen. Platzieren Sie die Steuerung in der Wandöff- nung und befestigen sie mit 4 Holzschrauben.
Anschluss der Fühlerleitungen Die Fühler- und Saunabusleitungen sollten 20 cm nicht zusammen mit Netzleitungen verlegt bzw. durch eine gemeinsame Durchführung geführt werden. Eine gemeinsame Verlegung kann zu Störungen der Elektronik führen, z.B. einem „Flattern“ der Schaltschütze. Wenn eine gemeinsame Verlegung notwendig, oder die Leitung länger als 3m ist, muss eine abge- schirmte Fühlerleitung (4 x 0,5 mm²) verwendet werden.
Seite 12
Bohrung Saunadecke Fühlergehäuse auf Mitte Profilbrett Fühlerleitungen bei abgeschirmter Fühlerleitung PE anschließen Abb. 11 Achtung! Ein Verwechseln von Leitungen am Stecker X2 kann zur Auslösung von Sicherung F2 und zur Beschädigung des Gerätes führen (Austausch 142°C siehe Absatz „Gerätesicherung wechseln“) Temperaturfühler Temperature sensor Limiter...
Elektroanschluss Anschluss eines Lastschalt- gerätes (LSG) Der elektrische Anschluss darf nur von einem zugelassenen Elektroinstallateur unter Be- achtung der Richtlinien des örtlichen Ener- Details entnehmen Sie bitte der Montageanlei- gieversorgungsunternehmens und des VDE tung des Leistungsschaltgerätes (LSG). durchgeführt werden. Grundsätzlich darf nur ein fester Anschluss an das Netz erfolgen, wobei eine Einrichtung vor- Anschluss der Saunaleuchte zusehen ist, die es ermöglicht, die Anlage mit...
Installationsschema = optional ECON ECON 400 V 3 N AC 50 Hz Klemmenanordnung auf der Platine Stecker für Fühleranschluss L1 L2 L3 N W V U N N-Anschluss nur für Licht verwenden...
Anschlussplan Saunaheizgerät bis 9 kW 142°C ECON L1 L2 L3 V1 N S1 Limiter weiß / white Sensor rot / red max. 100 W P max. 9 kW 400 V 3 N AC 50 Hz Achtung: Schließen Sie immer den Nulleiter (N) des Saunaofens an. Anschlussplan Saunaheizgerät >...

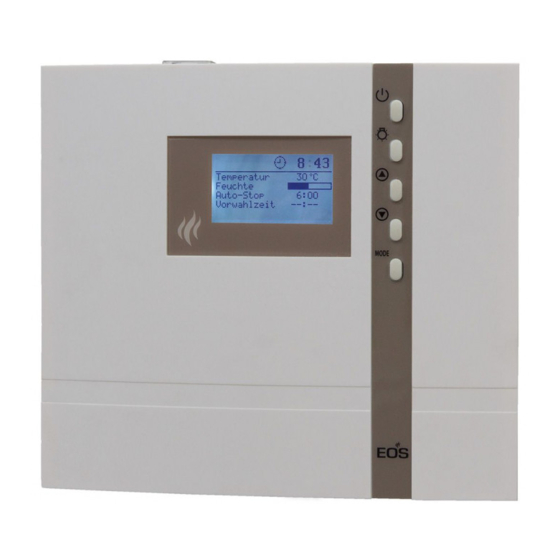

Bedienung Nachdem die Anlage mit allen Komponenten montiert ist und alle Abdeckungen befestigt sind, können Sie Ihre Sauna - Anlage in Betrieb nehmen. Auf den folgenden Seiten zeigen wir Ihnen die Möglichkeiten, die Ihnen die Steuerung bietet. Allgemeines Die Benutzeroberfläche MODE Bedientasten LCD-Display...
Funktionsbeschreibung Um in die einzelnen Werte den jeweiligen Wün- schen anzupassen, muss. aus dem Stand by heraus kurz die -Taste gedrückt werden. 12:00 MODE Temperatur 30°C Der änderbare Parameter wird dann schwarz Auto-Stop 5 : 59 hinterlegt und es kann mit den oder - - : - - Vorwahlzeit...
Grundanzeige Stand by wird angezeigt, wenn sich die Anlage im Stand 12:00 by - Betrieb befindet. Temperatur 30°C Auto-Stop 5 : 59 Zu dieser Anzeige erfolgt auch der Rücksprung Vorwahlzeit - - : - - aus anderen Menüpunkten, wenn >15 Sek. kei- ne Aktivität durchgeführt wurde.
Symbolbeschreibung 12:00 Im oberen Bereich der Anzeige wird angezeigt • Automatisches Einschalten beim Saunabetrieb Licht-Symbol • 30 min Nachleuchten • Manuelles Ein- bzw. Ausschalten • nur Anzeige Uhr-Symbol Uhrzeit • zeigt die aktuelle Uhrzeit 12 : 00 • bei aktivierter Bediensperre ist ein sicheres Ausschalten der Bediensperre Sauna Finnisch gewährleistet •...
Individuelle Einstellungen Im Folgenden zeigen wir Ihnen Möglichkeiten, die Ihnen die Anpassung der Steuerungen an Ihre individuellen Bedürfnisse erlauben .Die einzelnen Parameter können im Stand by oder im Betrieb geändert werden und die Änderungen werden im Gerät gespeichert. Im Betrieb gemachte Ände- rungen sind direkt wirksam.
Seite 23
Auto-Stop / Heizzeitbegrenzung Auto-Stop ist die Zeit, auf die die Heizzeit begrenzt wird. Nach Ablauf dieser Zeit, wird die Sauna- anlage selbstständig abgeschaltet Einstellbar ist, je nach Konfiguration der Steuerung eine Zeit von 0:30 bis 6:00, 0:30 bis12:00 Stun- den. Einstellung gilt für alle Programme P1-P4. ACHTUNG! Im privaten Bereich sind nur 6 h zulässig.
Kabinenbeleuchtung Bei jedem Einschalten der Saunaanlage wird 12:15 automatisch die Kabinenbeleuchtung mit Temperatur 30°C eingeschaltet. Oben, links im Display wird das Auto-Stop 5 : 59 - - : - - Vorwahlzeit - Symbol angezeigt. Wird die Saunaanlage abgeschaltet, erlischt die Kabinenbeleuchtung mit einer Verzögerung von 30 Minuten.
Vorwahlzeit Mit der Einzel- bzw. Dauer-Vorwahlzeit können Sie den Einschaltzeitpunkt Ihres Saunaofens inner- halb von 24 Stunden bzw. täglich vorwählen. Bei deaktivierter Security wird die Auswahl der Vor- wahlzeit angezeigt, ist aber nicht einstellbar. Einmalige Vorwahlzeit: Uhrzeit einstellen und kurz Start/Stop drücken. (Symbol statisch) Tägliche Vorwahlzeit: Uhrzeit einstellen und 5 Sekunden Start/Stop gedrückt halten.
Umschalten von °C auf °F Diese Einstellung kann aktiviert werden, indem man die Steuerung mittels Switch-Off Schalter startet und dabei die Taste Up gedrückt hält. 12:00 Temperatur 50°C Auto-Stop 5 : 59 Vorwahlzeit - - : - - & 12:00 Temperatur 122°F Auto-Stop...
Aktivieren / Deaktivieren Aktivieren / Deaktivieren der Security der Bediensperre (nur bei vorhandener Sicherheitseinrichtung) Ist Security nicht aktiviert, geht weder die ein- Ist die Bediensperre aktiviert (das Schlüssel- malige Vorwahlzeit, noch die tägliche Vorwahl- symbol ist im oberen Teil der Anzeige sichtbar), zeit (wird angezeigt, aber nicht einstellbar).
Aktivieren / Deaktivieren des Life - Guard´s Life-Guard ist eine festlegbare, relativ kurze Zeit, z.B. 20 Min., nach der die Saunaanlage, bis auf die Kabinenbeleuchtung abgeschaltet wird. Nach Ablauf dieser Zeit kann die Anlage durch drücken der -Taste erneut für die MODE eingestellte Zeit eingeschaltet werden.
Life-Guard Hier können Sie einstellen, nach welcher Zeit die Saunaanlage abgeschaltet wird und durch betä- tigen der - Taste erneut für die „Life - Guard“ - Zeit gestartet werden kann. MODE Beispielsweise stellen Sie 15 Minuten ein. Sollten Sie nach 15 Minuten nicht die - Taste erneut betätigen schaltet sich der Saunaofen MODE aus.
Einschalten der Saunaanlage mit Life-Guard 12:00 Temperatur 30°C Auto-Stop 5 : 59 Vorwahlzeit - - : - - Life - Guard 20 min > 3 Sek 12:15 Temperatur 30°C Auto-Stop 5 : 59 - - : - - Vorwahlzeit 20 min Life - Guard Der Saunaofen heizt jetzt ganz normal, ohne „Life - Guard“-Zeit Zur Aktivierung der Funktion...
Ferienhausmodus Ferienparkmodus Symbol blinkt Der Ferienhausmodus ermöglicht die Steu- Bei dem Ferienparkmodus sind alle Funktionen erung so zu sperren, dass nur die nötigsten bis auf Sauna und Licht (Ein/Aus) deaktiviert. Funktionen sichtbar und einstellbar sind. Vor Alle Einstellungen wie Sprache, Temperatur, jeder Benutzung muss die Sprache für das Auto-Stop sind nicht erreichbar.
Heizzeitbegrenzung erweitern Die Begrenzung der Heizzeit kann mit dem JP5 Jumper auf der Display-Leiterplatte eingestellt werden. Der Jumper befindet sich an der oberen Kante der Platine wie unten gezeigt. Zur Einstel- lung der Jumper benötigen Sie Pinzetten oder Feinzangen. Alternativ können Sie auch die Platine aus dem Gehäuse nehmen, indem Sie vier Befestigungsschrauben entfernen.
Gerätesicherungen Das Steuergerät ist mit zwei Schutzsicherungen ausgestattet, die auf der Hauptrelais-Platine des Gerätes montiert sind. Diese Sicherungen schützen die Elektronik auf der Platine und die Licht- und Lüfterausgänge. Hinweis: Sicherungen bedeuten nicht absoluten Schutz, in einem unwahrscheinlichen Fall eines Leistungsstoßes oder eines Kurzschlusses mit besonders schneller Spannungserhöhung können die elektronischen Bauelemente noch beeinflusst werden.
Fehlermeldungen Das Steuergerät überwacht kontinuierlich die Fühler auf Kurzschluss und Unterbrechung. Die Fehlermeldungen erscheinen wie folgt: Anzeige Ursache Abhilfe = Unterbrechung im Raumfühlerkreis Leitungen und KTY vom Fach- 12:00 Der Temperaturfühler (KTY) ist de- mann überprüfen lassen. Fuehler - fekt, oder die Leitung zum Tempera- KTY bei 20°C ca.
Der Geräteschalter (Switch-off) Das Steuergerät ist mit einem „Switch-off“ Geräteschalter ausgestattet. Dieser Schalter befindet sich bei Econ Steuergeräten auf der Oberseite des Gerätes und bei Steuergeräten der Serie Emotec, EmoStyle und EmoTouch auf der linken Seite Geräteschalter bei Steuergeräten der des Leistungsteils.
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recy- celn bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsorgen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de www.eos-sauna.de...
