Kurzanleitung

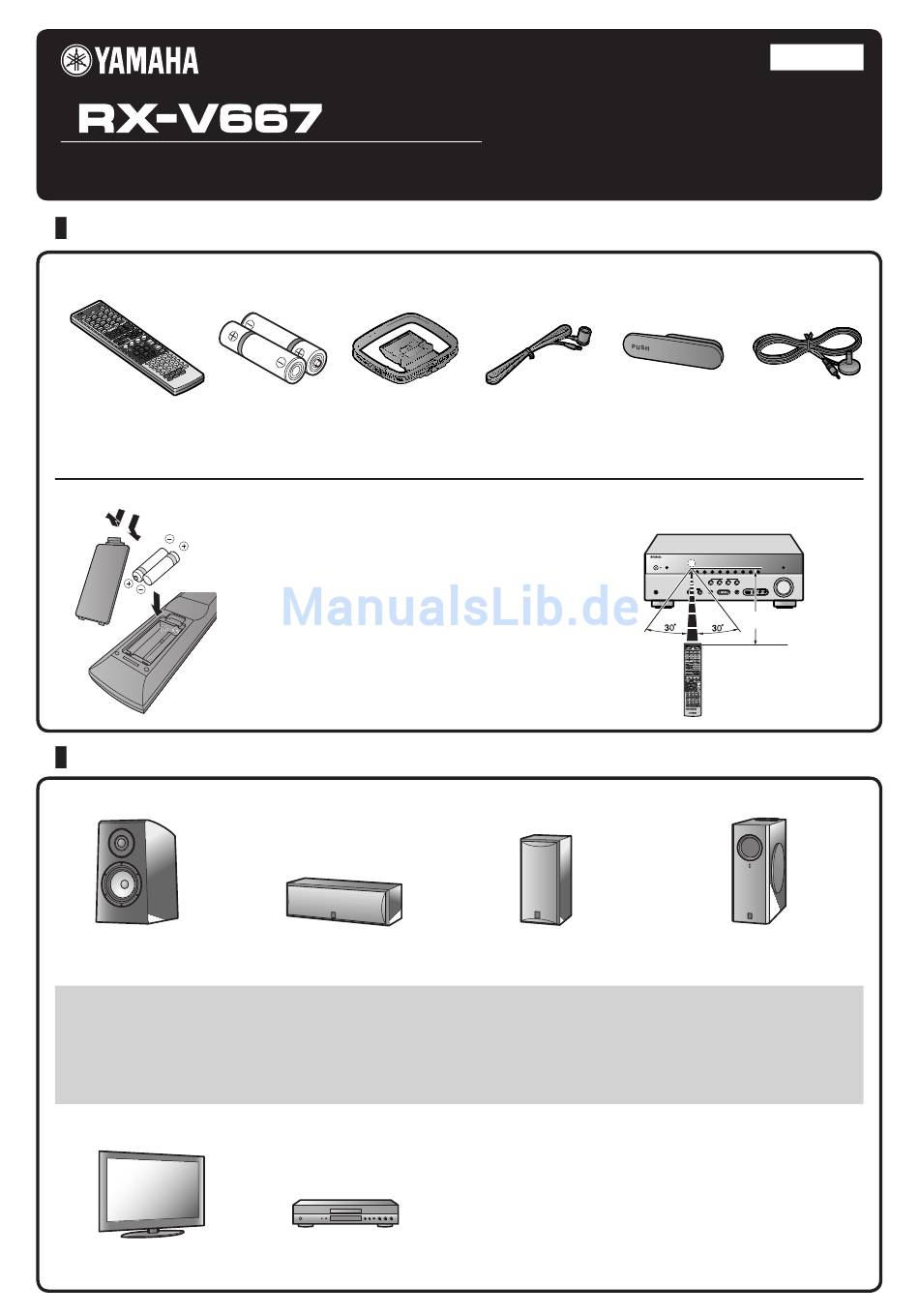

Zubehör
Das folgende Zubehör ist im Lieferumfang dieses Geräts enthalten.
Fernbedienung
Vorbereitung der Fernbedienung
1
3
2
2
Für den Anschluss erforderliche Komponenten
Lautsprecher
Bsp.
Front-Lautsprecher
• Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 6Ω. 4Ω-Lautsprecher können ebenfalls als Front-Lautsprecher verwendet werden. Weitere Informationen zur
Lautsprecherimpedanz fi nden Sie auf Seite 3.
• Wenn Sie ein Fernsehgerät mit Röhrenbildschirm-Bildschirm haben, empfehlen wir, magnetisch abgeschirmte Lautsprecher zu verwenden.
• Bereiten Sie mindestens zwei Front-Lautsprecher vor. Die Priorität für die weiteren Lautsprecher ist wie folgt:
1
Zwei Surround-Lautsprecher
2
Ein Center-Lautsprecher
3
Ein (oder zwei) hintere Surround-Lautsprecher/Presence-Lautsprecher
Externe Komponenten
Fernsehgerät
Batterien (2)
AM-Rahmenantenne
(AAA, R03, UM-4)
1
Nehmen Sie den Batteriefachdeckel ab.
2
Legen Sie die beiden mitgelieferten Batterien (Typ
AAA) in das Batteriefach ein; achten Sie dabei auf
die Polaritätsmarkierungen.
3
Setzen Sie den Batteriefachdeckel wieder ein, so
dass er einrastet.
Center-Lautsprecher
Wiedergabegerät
(z. B. Blu-ray- (BD-) / DVD-Player)
FM-Zimmerantenne*
* Die Konfi guration der mitgelieferten FM-Antenne hängt davon ab, in welchem Land bzw.
in welcher Region das Gerät eingesetzt wird.
Richten Sie die Fernbedienung während der Bedienung stets direkt
auf den Fernbedienungssensor des Geräts.
Bsp.
Surround-Lautsprecher,
hinterer Surround-Lautsprecher
und Presence-Lautsprecher
Kabel
• Kabel zum Anschließen externer Komponenten
(können je nach den angeschlossenen Komponenten unterschiedlich sein)
• Lautsprecherkabel
(Anzahl entsprechend der Zahl der angeschlossenen Lautsprecher)
• Audio-Cinchkabel
(für Subwoofer)
- 1 -
für Europa, Asien, Afrika, Ozeanien
und Lateinamerika
Abdeckung für den
VIDEO AUX-Eingang
max. 6 m
Bsp.
Aktiver Subwoofer
Deutsch
YPAO-Mikrofon
Bsp.
