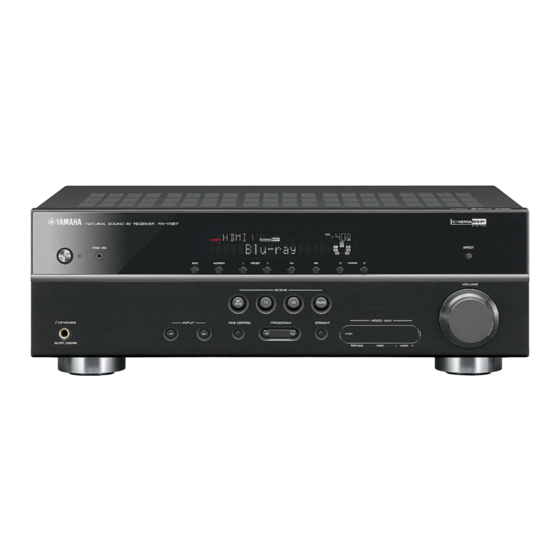

Kurzanleitung
Zubehör
Das folgende Zubehör ist im Lieferumfang dieses Geräts enthalten.
Fernbedienung
(Mikro, AAA, R03, UM-4)
Vorbereitung der Fernbedienung
1
3 3
2 2
Für den Anschluss erforderliche Komponenten
Lautsprecher
Bsp.
Front-Lautsprecher
•
Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 6 Ω.
•
Wenn Sie ein Fernsehgerät mit Röhrenbildschirm haben, empfehlen wir, magnetisch abgeschirmte Lautsprecher zu verwenden.
•
Bereiten Sie mindestens zwei (vordere) Lautsprecher vor. Die Priorität für die weiteren Lautsprecher ist wie folgt:
1 Zwei Surround-Lautsprecher
2 Ein Center-Lautsprecher
3 Ein (oder zwei) hintere Surround-Lautsprecher
Externe Komponenten
TV
Batterien (2)
MW-Rahmenantenne
1
Nehmen Sie den Batteriefachdeckel ab.
2
Legen Sie die beiden mitgelieferten
Batterien (Typ AAA) in das Batteriefach
ein; achten Sie dabei auf die
Polaritätsmarkierungen.
3
Setzen Sie den Batteriefachdeckel wieder
ein, so dass er einrastet.
Center-Lautsprecher
Wiedergabegerät
(z. B. Blu-ray- (BD-) / DVD-Player)
UKW-Zimmerantenne*
* Die Konfi guration der mitgelieferten UKW Antenne hängt davon ab, in
welchem Land bzw. in welcher Region das Gerät eingesetzt wird.
Richten Sie die Fernbedienung während der Bedienung stets
direkt auf den Fernbedienungssensor des Geräts.
Bsp.
Surround-Lautsprecher und
Hinterer Surround-Lautsprecher
Kabel
•
Kabel zum Anschließen externer Komponenten
(können je nach den angeschlossenen Komponenten unterschiedlich sein)
•
Lautsprecherkabel
(Anzahl entsprechend der Zahl der angeschlossenen Lautsprecher)
•
Audio-Cinchkabel
(für Subwoofer)
Einige Funktionsmerkmale stehen in bestimmten Regionen nicht zur Verfügung.
- 1 -
Abdeckung für den
VIDEO AUX-Eingang
maximal
6 m
Bsp.
Aktiver Subwoofer
Deutsch
YPAO-Mikrofon
Bsp.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yamaha RX-V567
Inhaltszusammenfassung für Yamaha RX-V567

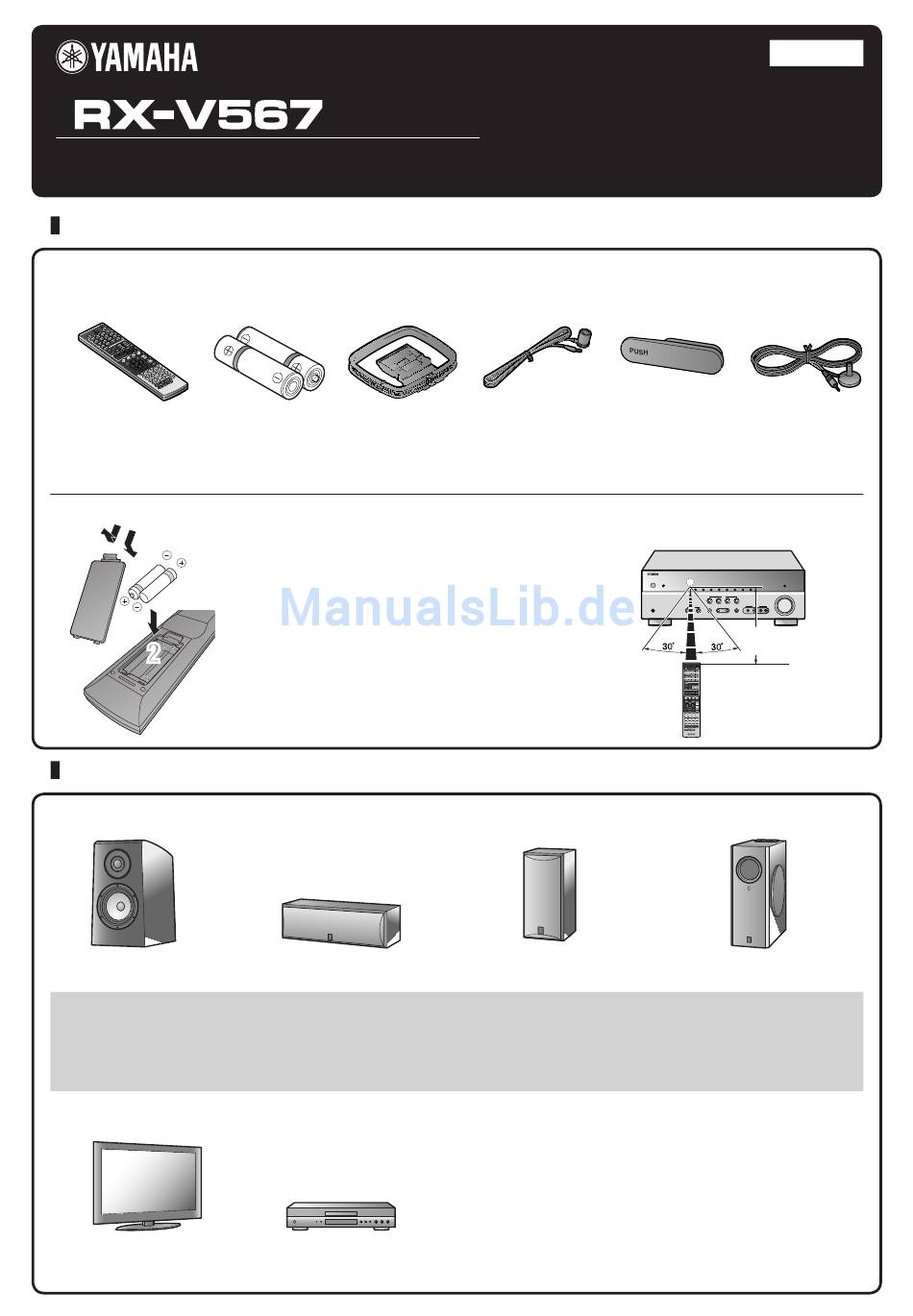

- Seite 1 Deutsch Kurzanleitung Zubehör Das folgende Zubehör ist im Lieferumfang dieses Geräts enthalten. Fernbedienung Batterien (2) MW-Rahmenantenne UKW-Zimmerantenne* Abdeckung für den YPAO-Mikrofon (Mikro, AAA, R03, UM-4) VIDEO AUX-Eingang * Die Konfi guration der mitgelieferten UKW Antenne hängt davon ab, in welchem Land bzw. in welcher Region das Gerät eingesetzt wird. Vorbereitung der Fernbedienung Richten Sie die Fernbedienung während der Bedienung stets Nehmen Sie den Batteriefachdeckel ab.
