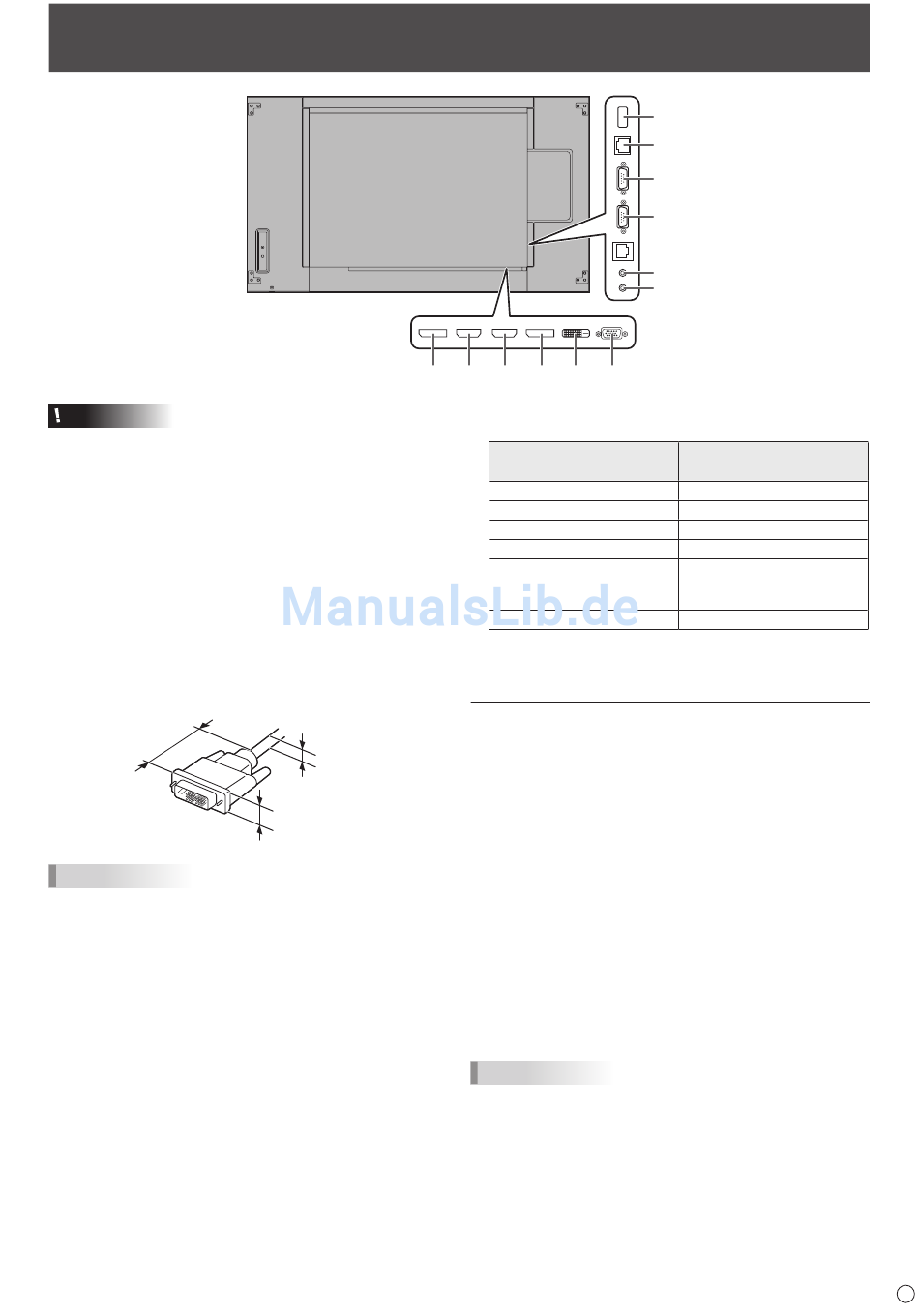

Anschließen von Zusatzgeräten
Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen
Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das
Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die
Signaleingänge mit den Signalausgänge. Dies könnte zu
Fehlfunktionen und anderen Problemen führen.
• Verwenden sie keine Kabel mit beschädigten oder
verformten Anschlüssen, da es andernfalls zu
Fehlfunktionen kommen kann.
• Verwenden Sie den folgenden Kabelanschlussstecker für
den DVI-D-Eingangsanschluss.
Länge zwischen dem Klemmenträger und dem
Kabelabschnitt: max. 37 mm
Maximale Dicke: max. 16 mm
Kabeldurchmesser: max. 6,5 mm
Max. 37 mm
TIPPS
• Abhängig vom angeschlossenen Computer (Videokarte)
können Bilder unter Umständen nicht korrekt angezeigt
werden.
• Verwenden Sie die automatische Bildschirmeinstellung,
wenn ein Bild von einem Computer zum ersten Mal
über D-SUB[RGB] angezeigt wird oder nachdem Sie die
Einstellung am Computer verändert haben. Das Bild wird
automatisch eingestellt, wenn SELF ADJUST <AUTOM.
EINSTELLUNG> im Menü MONITOR auf ON <EIN>
eingestellt ist.
• Wenn der Audioausgang des Abspielgeräts direkt mit den
Lautsprechern oder anderen Geräten verbunden ist, kann
das Videobild gegenüber dem Ton unter Umständen etwas
verzögert sein.
Der Ton sollte daher immer über diesen Monitor
wiedergegeben werden. Schließen Sie zu diesem Zweck
den Audioausgang des Abspielgeräts am Audioeingang
des Monitors und den Audioausgang des Monitors an den
Lautsprechern oder einem anderen Wiedergabegerät an.
1
Max. 6,5 mm
Max. 16 mm
2
3
4
5
6
• Die in jedem Eingangsmodus verwendeten
Audioeingangsanschlüsse sind ab Werk wie folgt eingestellt.
Eingangsmodus
DVI-D
DisplayPort
HDMI1
HDMI2
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]>
OPTION *
* Wenn Sie den Erweiterungssteckplatz für die Erweiterung
der Funktionen verwendet haben.
Verbindung mit Computer oder AV-Geräten
1. DisplayPort-Ausgangsanschluss
• Das Video des aktuellen Eingangsmodus kann an ein
externes Gerät ausgegeben werden.
• Verwenden Sie ein handelsübliches DisplayPort-Kabel.
• Die Ausgabe von HDCP-verschlüsselten Videodaten
erfordert ein externes Gerät, das HDCP unterstützt.
• Dieses Terminal kann für eine serielle Verbindung* genutzt
werden, indem diese Monitore über den DisplayPort-
Eingangsanschluss der einzelnen Monitore aneinander
angeschlossen werden.
*: Bis zu 25 Monitore.
Bis zu 4 Monitore, wenn das Videosignal mit HDCP
verschlüsselt ist.
Bis zu 4 Monitore, wenn der Eingangsmodus
des ersten Monitors D-SUB[COMPONENT]
<D-SUB[KOMPONENTE]> ist.
Bis zu 2 Monitore, wenn der Eingangsmodus des ersten
Monitors DisplayPort (MST) ist.
TIPPS
• Die Länge der Signal-Kabel sowie die Umgebungseinflüsse
können die Bildqualität beeinträchtigen.
• Das Bild wird möglicherweise nicht korrekt angezeigt.
Schalten Sie in diesem Fall die Stromzufuhr zu allen in
Serie geschalteten Monitoren ab und wieder an.
• Wenn mehrere Monitor in Serie miteinander verbunden
sind, müssen Sie NO SIGNAL AUTO INPUT SEL. <KEIN
SIGN AUTOM EING AUSW> auf OFF <AUS> stellen.
• Die Videoausgabe ist in den folgenden Fällen deaktiviert:
Wenn das Gerät ausgeschaltet ist Wenn sich der Monitor
im Eingangssignal-Wartemodus befindet
7
8
9
10
11
12
Audioeingangsanschluss
(Werkseinstellung)
Audio Eingangsanschluss
DisplayPort-Eingangsanschluss
HDMI1-Eingangsanschluss
HDMI2-Eingangsanschluss
Audio Eingangsanschluss
Erweiterungssteckplatz
11
