Teilebezeichnungen
1. LCD-Panel
2. Taste POWER (Netztaste) (Siehe Seite 17.)
3. Taste INPUT (Eingang) (Siehe Seite 20.)
4. Betriebs-LED (Siehe Seite 17.) / Fernbedienungssensor
(Siehe Seite 15.)
5. Netzkabelbuchse (Siehe Seite 13.)
6. Hauptnetzschalter (Siehe Seite 13.)
7. DisplayPort-Ausgangsanschluss (Siehe Seite 11.)
8. HDMI1-Eingangsanschluss (Siehe Seite 12.)
9. HDMI2-Eingangsanschluss (Siehe Seite 12.)
10. DisplayPort-Eingangsanschluss (Siehe Seite 12.)
11. DVI-D-Eingangsanschluss (Siehe Seite 12.)
12. D-Sub-Eingangsanschluss (Siehe Seite 12.)
13. Belüftungsöffnungen
14. Lautsprecher
Vorsicht
• Wenden Sie sich zum Anschließen/Entfernen von optionalem Zubehör an Ihren SHARP-Händler.

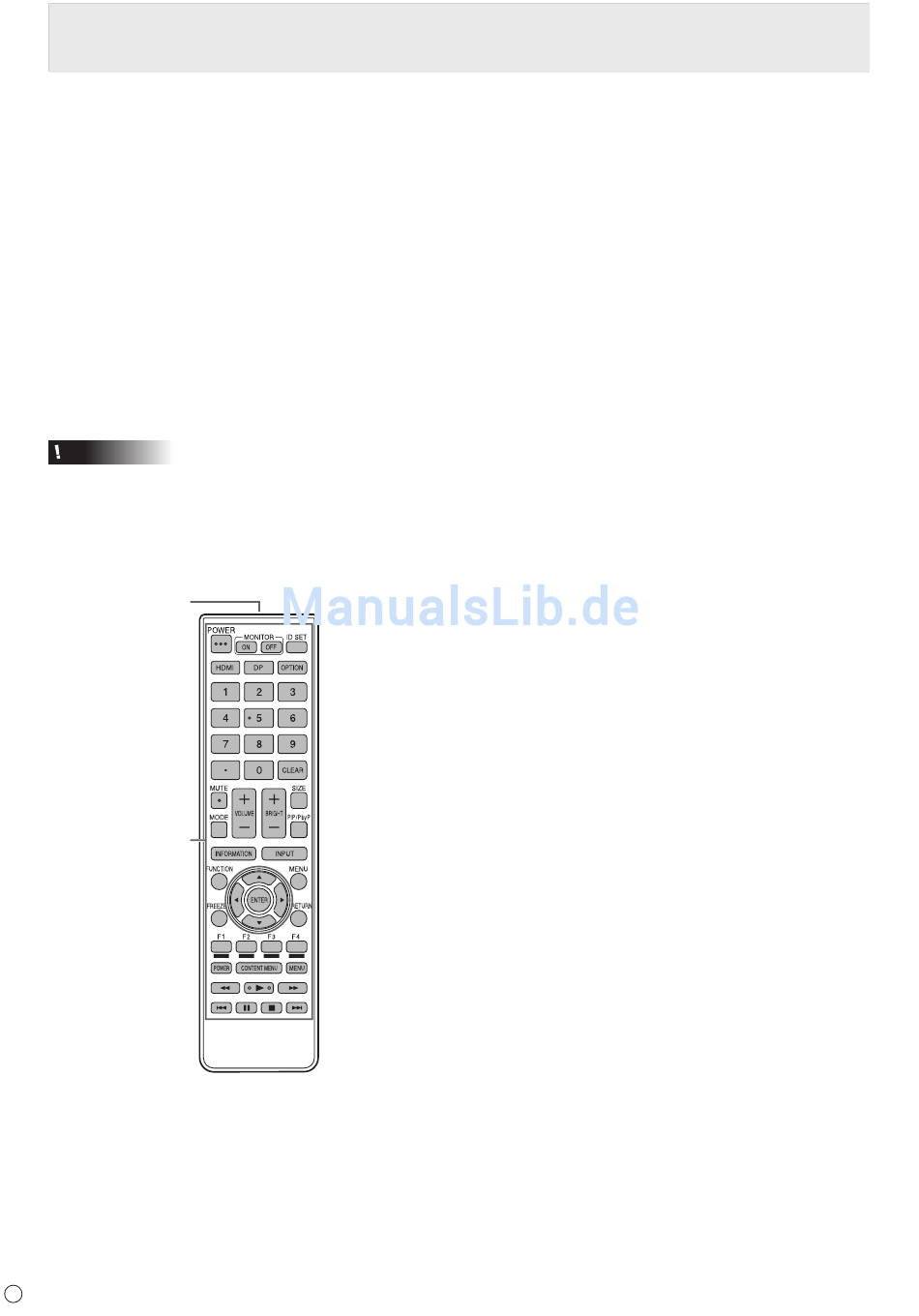

nFernbedienung
1
2
10
D
15. Erweiterungssteckplatz
Dieser Bereich dient zum Anschließen von Zusatzgeräten
für erweiterte Funktionen. Das Vorhandensein dieser
Anschlussmöglichkeit stellt jedoch keine Garantie dar,
dass solche kompatiblen Geräte in der Zukunft tatsächlich
angeboten werden.
16. 5 Volt-Versorgungsanschluss (Siehe Seite 12.)
17. LAN-Anschluss (Siehe Seite 12.)
18. RS-232C-Ausgangsanschluss (Siehe Seite 12.)
19. RS-232C-Eingangsanschluss (Siehe Seite 12.)
20. Optionaler Anschluss
Dieser Anschluss steht für eine mögliche zukünftige
Funktionserweiterung (optional) zur Verfügung. Das
Vorhandensein dieses Anschlusses stellt jedoch keine
Garantie dar, dass eine solche Funktionserweiterung in
der Zukunft tatsächlich angeboten wird.
21. Audio-Ausgangsanschluss (Siehe Seite 12.)
22. Audio Eingangsanschluss (Siehe Seite 12.)
23. Griff (nur PN-R706/PN-R606; zwei Griffe am PN-R606)
1. Signalgeber
2. Funktionstasten (Siehe Seiten 17 und 19.)
