16.2 Grundreinigung mit Zusatztä-
tigkeiten
Führen Sie zunächst eine komplette Grundreini-
gung gemäß Kapitel 15 durch. Führen Sie danach
folgende Zusatztätigkeiten durch:
1. Prüfen Sie den Gussrost auf Verschleiß
und ersetzen Sie diesen bei Bedarf. Bei
Wölbung / Verzug des Rostes über 1 mm
(Abb. 73).
(Abb. 74).

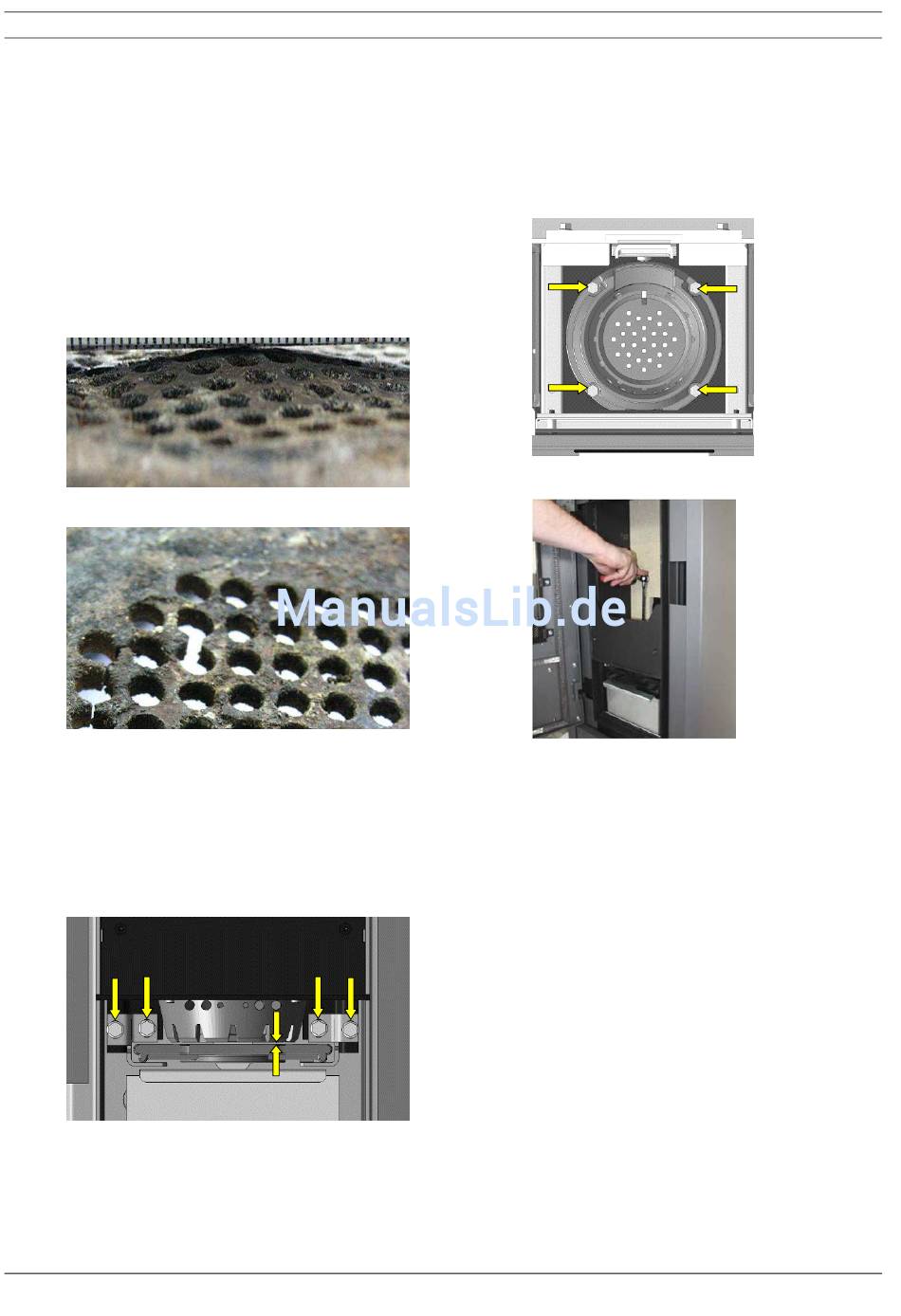

Abb. 73: Rost mit Wölbung / Verzug
Abb. 74: Rostmaterial gerissen
2. Prüfen Sie den vertikalen Abstand (A) zwi-
schen Brennertopf und Gussrost (Abb.
75). Der Abstand darf nicht größer als 1
mm sein. Gegebenfalls Spalt / Abstand
einstellen. Dazu die vier mit Pfeilen mar-
kierten Schrauben lösen.
Abb. 75: Abstand Gussrost- Brennertopf
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Bei Rissen im Material
A
3. Gegebenenfalls (bei hartnäckiger Ver-
schmutzung) den Brennertopf zum Reini-
gen herausschrauben. Der Brennertopf ist
mit 4 Schrauben befestigt. Alle Luftlöcher
des Brennertopfes z.B. mit Schraubendre-
her reinigen.
Abb. 76: Verschraubungen Brennertopf
Abb. 77: Herausschrauben Brennertopf
4. Prüfen Sie die Dichtung unter dem Bren-
nertopf auf Verschleiß und ersetzen Sie
diese bei Bedarf. Der Zusammenbau er-
folgt in umgekehrter Reihenfolge.
