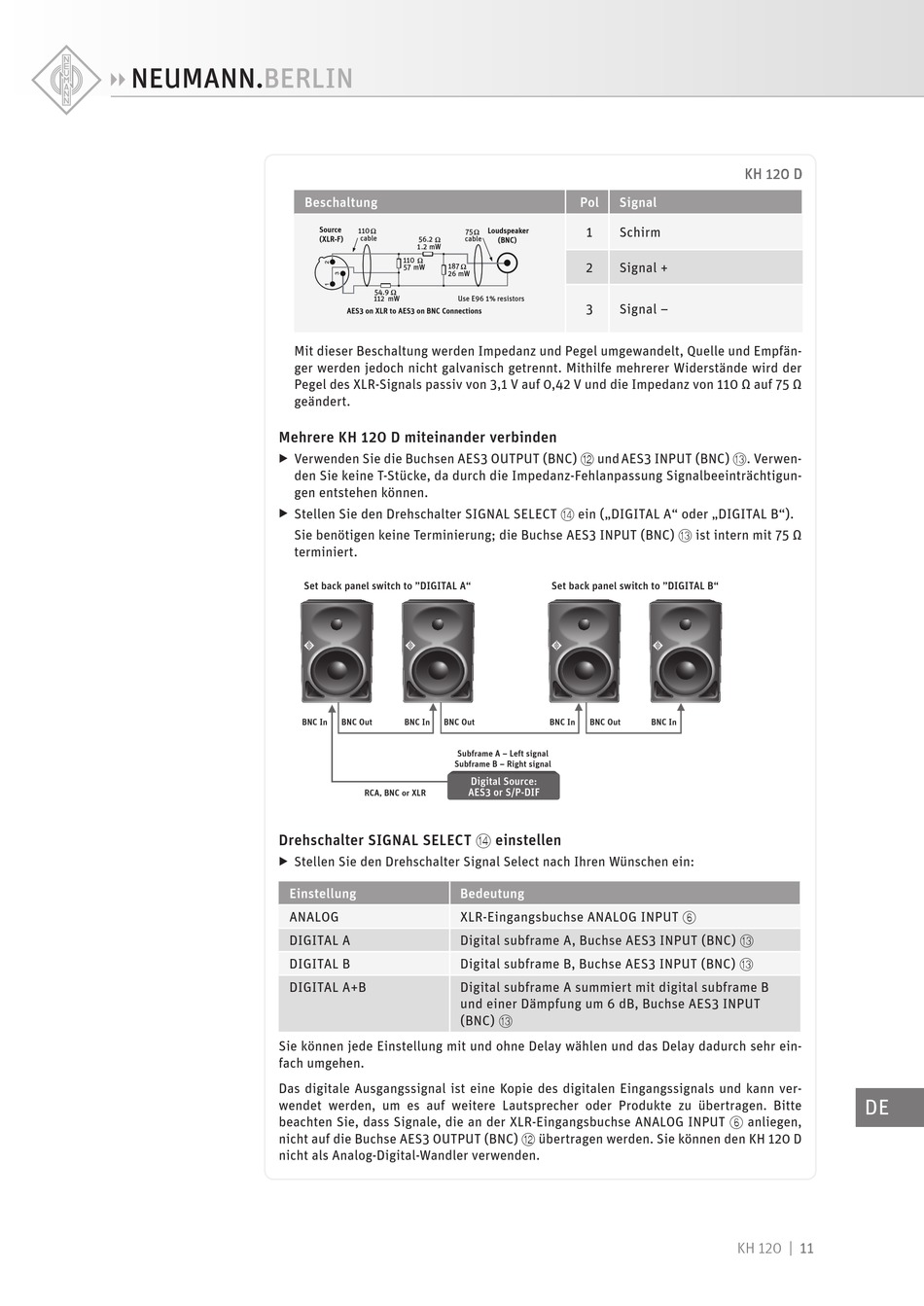

Beschaltung
Source
110
(XLR-F) cable
56.2
1.2 mW
110
187
57 mW
26 mW
54.9
112 mW
AES3 on XLR to AES3 on BNC Connections
Mit dieser Beschaltung werden Impedanz und Pegel umgewandelt, Quelle und Empfän-
ger werden jedoch nicht galvanisch getrennt . Mithilfe mehrerer Widerstände wird der
Pegel des XLR-Signals passiv von 3,1 V auf 0,42 V und die Impedanz von 110 Ω auf 75 Ω
geändert .
Mehrere KH 120 D miteinander verbinden
Verwenden Sie die Buchsen AES3 OUTPUT (BNC) B und AES3 INPUT (BNC) C . Verwen-
X
den Sie keine T-Stücke, da durch die Impedanz-Fehlanpassung Signalbeeinträchtigun-
gen entstehen können .
Stellen Sie den Drehschalter SIGNAL SELECT D ein („DIGITAL A" oder „DIGITAL B") .
X
Sie benötigen keine Terminierung; die Buchse AES3 INPUT (BNC) C ist intern mit 75 Ω
terminiert .
Set back panel switch to "DIGITAL A"
BNC In BNC Out BNC In BNC Out
RCA, BNC or XLR
Drehschalter SIGNAL SELECT D einstellen
Stellen Sie den Drehschalter Signal Select nach Ihren Wünschen ein:
X
Einstellung
ANALOG
DIGITAL A
DIGITAL B
DIGITAL A+B
Sie können jede Einstellung mit und ohne Delay wählen und das Delay dadurch sehr ein-
fach umgehen .
Das digitale Ausgangssignal ist eine Kopie des digitalen Eingangssignals und kann ver-
Right signal
XLR
wendet werden, um es auf weitere Lautsprecher oder Produkte zu übertragen . Bitte
Analog Source
beachten Sie, dass Signale, die an der XLR-Eingangsbuchse ANALOG INPUT 6 anliegen,
nicht auf die Buchse AES3 OUTPUT (BNC) B übertragen werden . Sie können den KH 120 D
nicht als Analog-Digital-Wandler verwenden .
Pol Signal
1 Schirm
Loudspeaker
75
cable
(BNC)
2 Signal +
Use E96 1% resistors
3 Signal –
Set back panel switch to "DIGITAL B"
BNC In BNC Out
Subframe A – Left signal
Subframe B – Right signal
Digital Source:
AES3 or S/P-DIF
Bedeutung
XLR-Eingangsbuchse ANALOG INPUT 6
Digital subframe A, Buchse AES3 INPUT (BNC) C
Digital subframe B, Buchse AES3 INPUT (BNC) C
Digital subframe A summiert mit digital subframe B
und einer Dämpfung um 6 dB, Buchse AES3 INPUT
(BNC) C
