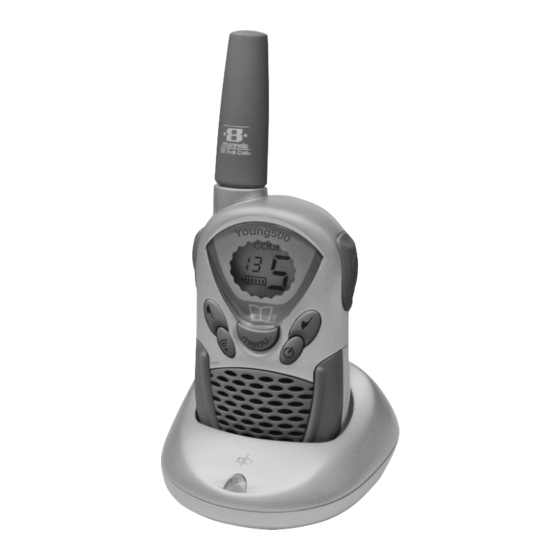

Inhaltszusammenfassung für DNT Young500

  • Seite 1 Young500 Bedienungsanleitung user manual...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ................3 Gerätebeschreibung Ausstattung ..................6 Lieferumfang ..................6 Geräteansicht ..................7 Displayansicht ..................8 Betrieb Clip entfernen und einsetzen .............9 Akkus/Batterien einsetzen ..............9 Akkus laden ..................10 Standlader ..................10 Allgemeines ..................11 Gerät ein-/ ausschalten ..............11 Allgemein ..................12 Sendebetrieb (PTT) .................12 Kanalwahl ..................12 Pilotton (CTCSS) ................13 Freisprecheinrichtung (VOX) ein-/ ausschalten ........13 Sendebetrieb (VOX/Freisprecheinrichtung)........13 CALL/Anrufsignalisierung ..............14...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Allgemeine Hinweise Bedienen Sie das Gerät nicht beim Lenken eines motorbetriebenen Fahrzeugs z.B. am Steuer eines Autos oder auf dem Fahrrad. Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden.

  • Seite 4: Umgebungsbedingungen

    Sicherheitshinweise Umgebungsbedingungen Halten Sie Magnetkarten, z.B. Kredit- oder EC-Karten sowie Uhren mit Unruh vom Gerät fern, um Schäden durch den Magneten des einge- bauten Lautsprechers zu vermeiden. Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht.

  • Seite 5: Reinigung Und Pflege

    Sicherheitshinweise Sammelstellen Batterien zurück. Störungen Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, entfer- nen Sie die Batterien. Lassen Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden. Die meisten elektronischen Geräte, wie Lampen, Rechner, Computer, Telefone etc.

  • Seite 6: Gerätebeschreibung Ausstattung

    Beleuchtetes LC-Display zeigt alle Funktionen 8 Kanäle im 446 MHz PMR-Band Externer Anschluss für Kopfhörer- und Sprechgarnitur Betrieb mit Akkus oder Batterien(AAA) Abmessungen:120 x 42 x 18mm Lieferumfang: 2 x Young500 (inkl. NiMH-Akku), 2 x Steckernetzteil, 2 x Standlader, Bedienungsanleitung - 6 -...

  • Seite 7: Geräteansicht

    Gerätebeschreibung Geräteansicht Antenne Display PTT Taste Aufwärts-/ Abwärts-Taste Menü Taste Ein/Aus-Taste Ruf-Taste Mikrofon Lautsprecher Ladekontakte (auf der Unterseite) - 7 -...

  • Seite 8: Displayansicht

    Gerätebeschreibung Displayansicht Sendeleistung Alarmanzeige Mode TX/RX Anzeige Dual-Watch Out of range Scan Anzeige Kanalanzeige Pilotton (CTCSS) VOX Betrieb Batterie-Status Lautstärke Tastensperre Diese Symbol wird angezeigt, wenn gesendet Diese Symbol wird angezeigt, wenn auf dem eingestellten Kanal ein Signal empfangen wird. wird.

  • Seite 9: Betrieb

    Setzen Sie den Clip in umgekehrter Reihenfolge wieder auf. Einsetzen der Akkus Das Young500 wird mit NiMH-Akkus ausgeliefert. Zum Wechseln der Akkus gehen Sie wie folgt vor. Schalten Sie das Gerät aus. Entfernen Sie den Clip wie oben beschrieben.

  • Seite 10: Akkus Laden

    Das gilt ebenso, wenn sich das Gerät nicht einschalten lässt. Ist der Batterieladezustand zu niedrig für einen Betrieb, ertönt ein Doppelton, das Gerät schaltet dann automatisch ab. Allgemein Das Young500 verfügt über 3 Modes: 1. PMR-Mode(P), 2. Mama-Mode(M) und 3. Baby-Mode(B) - 10 -...

  • Seite 11: Gerät Einschalten

    Betrieb Bitte beachten Sie, dass nicht alle Funktionen in jedem Mode zur Verfügung stehen. z.B. Dual-Watch kann nicht eingeschal- tet werden wenn sich das Gerät im im B-Mode oder M-Mode befi ndet. Zum Umschalten zwischen den einzelnen Modes drücken Sie 1x die Menü-Taste und wählen anschließend mit den Aufwärts-/ Abwärts-Ta- sten P, B oder M aus.

  • Seite 12: Gerät Ausschalten

    Um den Kanal einzustellen gehen Sie wie folgt vor: Drücken Sie 2x die Menü-Taste bis im Display die Kanalnummer blinkt. Mit den Aufwärts-/ Abwärts-Tasten können Sie nun den gewünschten Kanal wählen. Das Young500 besitzt 8 PMR Kanäle. - 12 -...

  • Seite 13: Pilotton (Ctcss)

    Betrieb Pilotton (CTCSS) einstellen Das Young500 verfügt über insgesamt 38 Pilottöne, die im CTCSS-Stan- dard arbeiten. Mit diesen Pilotton-Rufnummern können Rufgruppen ge- bildet werden. Sie erreichen Ihren Gesprächspartner nur, wenn er auf dem gleichen Kanal und mit dem gleichen Pilotton (CTCSS) arbeitet.

  • Seite 14: Call/Anrufsignalisierung

    Betrieb auf Senden geschaltet und die Sprache übertragen. Zum Anschluss der Sprechgarnitur muss das Gerät ausge- schaltet werden, sonst geht es auf Dauersenden. CALL/Anrufsignalisierung Um Ihren Gesprächspartner gezielt anzurufen bzw. dessen Aufmerksam- keit zu wecken, können Sie eine Melodie absenden, dazu drücken Sie die Call-Taste.

  • Seite 15: Tastaturton

    Betrieb ton programmiert ist (siehe Pilotton) wird der Lautsprecher nur dann frei geschaltet, wenn das eingehende Signal den gleichen Pilotton hat. Es empfi ehlt sich, wenn das Gerät empfangsbereit für verschiedene Anrufer sein soll, den Pilotton auszuschalten. Um mit einem anderen Gerät zu kommunizieren, müssen diese den gleichen Kanal und Pilotton haben.

  • Seite 16: Tastensperre (Lock)

    Betrieb Display erscheint das Scan-Symbol. Der Kanal-Suchlauf startet so- fort. Erneutes Drücken der Menü-Taste oder der PTT-Taste beendet den Kanal-Suchlauf. Der Suchlauf stoppt automatisch auf einem belegten Kanal und setzt die Suche fort, sobald der Kanal wieder frei ist. Drücken Sie die Aufwärts-Taste, wird der Suchlauf auf den Kanälen 1-8 fortgesetzt.

  • Seite 17: Zweikanalüberwachung / Dual-Watch

    Betrieb Drücken Sie 9x die Menü-Taste, bis im Display das DCM-Symbol blinkt. Mit den Aufwärts-/ Abwärts-Tasten können Sie nun den gewünsch- ten zweiten Kanal wählen, der überwacht werden soll (z.B. Kanal 6). Drücken Sie die Menü-Taste, um auch den Pilotton einzustellen. Um die Einstellungen zu übernehmen drücken Sie die PTT-Taste.

  • Seite 18: Out-Of-Range Alarm

    Betrieb Um die Funktion einzuschalten, gehen Sie wie folgt vor: M-Mode und B-Mode: Drücken Sie 9x die Menü-Taste, bis im Dis- play blinkt. Schalten Sie die Funktion mit den Aufwärts-/ Abwärts-Tasten ein. Out-of-Range-Funktion steht auch im normalen P-Mode zur Verfügung. P-Mode: Drücken Sie 10x die Menü-Taste, bis im Display blinkt.

  • Seite 19: Hinweise Zur Anwendung

    Betrieb den. Die Geräte verfügen über eine Out-of-range-Funktion, die ein Signal erzeugt, sobald sich die Geräte nicht mehr in Reichweite befi nden. Die Reichweite ist abhängig von der Bebauung und dem Standort, an dem das Baby-Gerät betrieben wird. Sie ist ebenfalls abhängig von der ein- gestellten Leistung HI(hoch) oder LO(niedrig);...

  • Seite 20: Technische Daten

    Technische Daten Frequenzbereich 446.00625 - 446.09375 MHz Kanäle 8 PMR Kanäle (12.5 KHz Kanalraster) Modulationsart FM (F3E) Frequenzabstimmung PLL Stromversorgung 3 x NiMH Akkus AAA 1,5V/ 600mAh 3 x Alkaline Batterie 1,5V AAA Temperaturbereich -20/+55°C Antenne fest angebaut Anschlüsse ext. Garnituren Abmessungen 46 x 31 x 120 mm (L x B x H) inkl.
  • Seite 21 Contents Security instructions ............... 22 Product information Features/Delivery content .............. 24 Name of each part ....….………..........25 Name of displayed features ............26 Starting operation Install belt clip ................27 Replace the batteries ..............27 Recharge batteries................. 27 Check battery condition ..............28 External earset ....

  • Seite 22: Security Instructions

    Security instructions Please read this information carefully before you use the two way radio. General instructions Don’t use the unit while driving a car or riding a bike. Don’t place the unit on unstable location, if it falls down, people may be injured.

  • Seite 23: Technical Problems

    Security instructions Contents unwanted noise could be recorded. If you connect the unit to other electronic devices, please study also the security instruction of this device. Batteries Don’t leave empty batteries in the unit. Don’t try to recharge Alkaline batteries. Batteries can be extremely dangerous if accidentally swallowed.

  • Seite 24: Features/Delivery Content

    LCD Last Used Channel Memory Back Lighted LCD Display Battery Status / Charge Indicator External Earset-Microphone Jack NiMH Batteries (600 mAh) Included Delivery content 2 x Young500 (incl. NiMH rechargeable battery), 2 x AC Adaptor, 2 x Desktop charger, user manual - 24 -...

  • Seite 25: Product Information

    Product information View of the appliance Antenna Display PTT button Up-/ Down button Menu button On/off button Call button Microphone Speaker charger pins (on bottom side) - 25 -...

  • Seite 26: Name Of Displayed Features

    Product information View of the appliance-Display TX power Alarm icon Mode TX/RX indicator Dual watch Out of range Scan icon channel Sub channel VOX icon (CTCSS) Battery condition Volume Key lock icon This icon appears, if transmitting is in process This icon appears, when the radio receives a signal on the current channel.

  • Seite 27: Starting Operation Install Belt Clip

    Install the belt clip vice versa. During installation a click indicates that the belt clip is locked. Replace the batteries The Young500 has rechargeable NiMH batteries. If it is necessary to replace the batteries, proceed as follows: Turn the unit off.

  • Seite 28: Check Battery Condition

    (not in the delivery content) Earsets can be connected to the radio on to Headset jack on the top of the radio. To avoid damage to the radio use only original dnt acces- sories. Turn off the radio before connecting external accessories.

  • Seite 29: General

    Getting started General The Young500 has 3 modes: 1. PMR mode(P), 2. Mama mode(M), 3. Baby mode(B) Not all menu items are available in each mode. For example Dual watch is not available in B mode. To switch between the modes press 1x the menu button and then the up-/down button to select the desired mode.

  • Seite 30: General Operation

    Press the PTT button to confi rm or wait 3 seconds, the changes are stored automatically. CTCSS code The Young500 has altogether 38 sub-channels which work in the CTCSS standard. A private sub-audible tone may be programmed and associated with every channel, to protect the radio from unwanted calls or interfer- ence from other operators on the same channel.

  • Seite 31: Vox / Hands-Free Operation

    General operation VOX / HANDS-FREE OPERATION VOX allows to switch automatically between transmitting and re- ceiving by voice operation. The radio has a built-in Voice Activated Circuit(VOX)function. You can connect the radio with the earphone for hands-free talking and listening without pressing PTT button. To enable VOX mode proceed as follows: Press Menu button 5x until LCD displays VOX icon and VOX sensitivity digit display is fl...

  • Seite 32: Call-Ring Tone

    General operation Adjust the volume to comfortable level if necessary. You must turn off the unit before plug the earphone in oth- erwise the unit will keep on transmitting. Call-Ring tone You can use call tones to get the attention of other people with radios on the same channel and CTCSS tone.

  • Seite 33: Receiving

    General operation Press Up-/Down button to select the key tone, the display shows ON, or deselect the key tone, the display shows OF. Press the PTT button to confi rm. Receiving If the radio is turned on, it is automatically set into receiving mode. To communicate with other radios all radios must have the same channel and sub-channel.

  • Seite 34: Key Lock

    General operation Press the UP button to scan the channels 1-8. Press the DOWN button to scan the sub-channels. When the radio detects channel activity, it stops scanning and stays at that channel. If you press the PTT button you can talk on this channel but if the talking stops for more than 4 seconds, the scanning starts again.

  • Seite 35: Power Hi/Low

    Specifi cations Power High/Low To save battery power the unit can be setup to low power if you want to communicate in a short distance. Press Menu button 4x, LCD display shows the current power HI or LO icon Press Up-/Down button to select the desired power. Press the PTT button to confi...

  • Seite 36: Indications For The Application

    General operation M mode and B mode: Press 10x the menu button until fl ashes in the display Switch on the function with Up-/Down button. Indications for the application 1 . Babyphone One device must be set to M mode(mama mode) the other one to B mode(baby mode).

  • Seite 37: Specifi Cation/Ctcss Table

    Techn. Specifi cations Frequency range 446.00625 - 446.09375 MHz Channels 8 PMR Kanäle (12.5 KHz channel space) Modulation FM (F3E) Frequency Control Power Supply 4.5V (3 x AAA 1.5V alkaline cells) 3.6V (3 x AAA 1.2V NiMH rechargable batteries) Temperature Range -20/+55°C Antenna Integrated Jacks...

  • Seite 38: Konformitätserklärung

    Sie von der nachfolgenden Seite als PDF-Datei herunterladen: http://www.dnt.de/konformitaet Hereby, dnt GmbH, declares that this YoungStar is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC (R&TTE). The declaration of conformity for this product can be downloaded from: http://www.dnt.de/conformity...

  • Seite 39: Warranty Regulations

    Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpfl ichtet. 2.

  • Seite 40: Garantiekarte Warranty Card

    Young500 Garantiekarte Warranty card Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. Kaufdatum: Date of purchase: Stempel und Unterschrift des Händlers Stamp and signature of the dealer...
