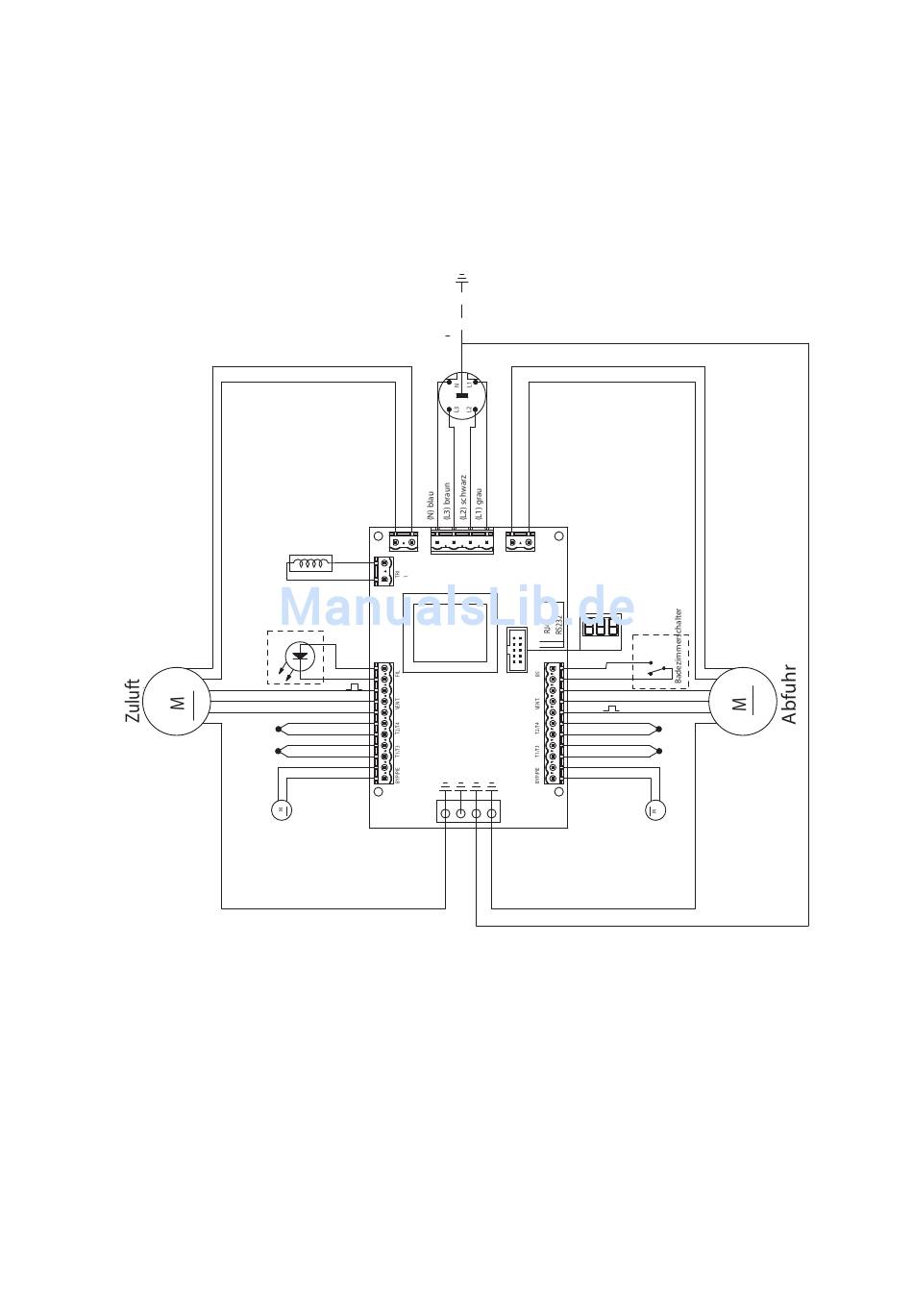

3.12 Schaltplan:

ComfoAir 350 Luxe – LINKSSEITIGE Standardausführung
Blau
Braun
VENT.
Frostschutzelement
LED
+
-
Weiß ( )
Gelb (0-10 V)
Blau(-)
Braun
T2
Weiß
Braun
Weiß
T3
Rot
Schwarz
Bypassklappe
Grün/gelb
GEHÄUSE
Braun
Blau
VENT.
DISPLAY
Blau (-)
Gelb (0-10 V)
Weiß ( )
Braun
Weiß
Braun
Weiß
Schwarz
Rot
Frostschutzelementklappe
Grün/gelb
Grün/gelb
3
T4
T1
Systemfunktionen 27 DE
