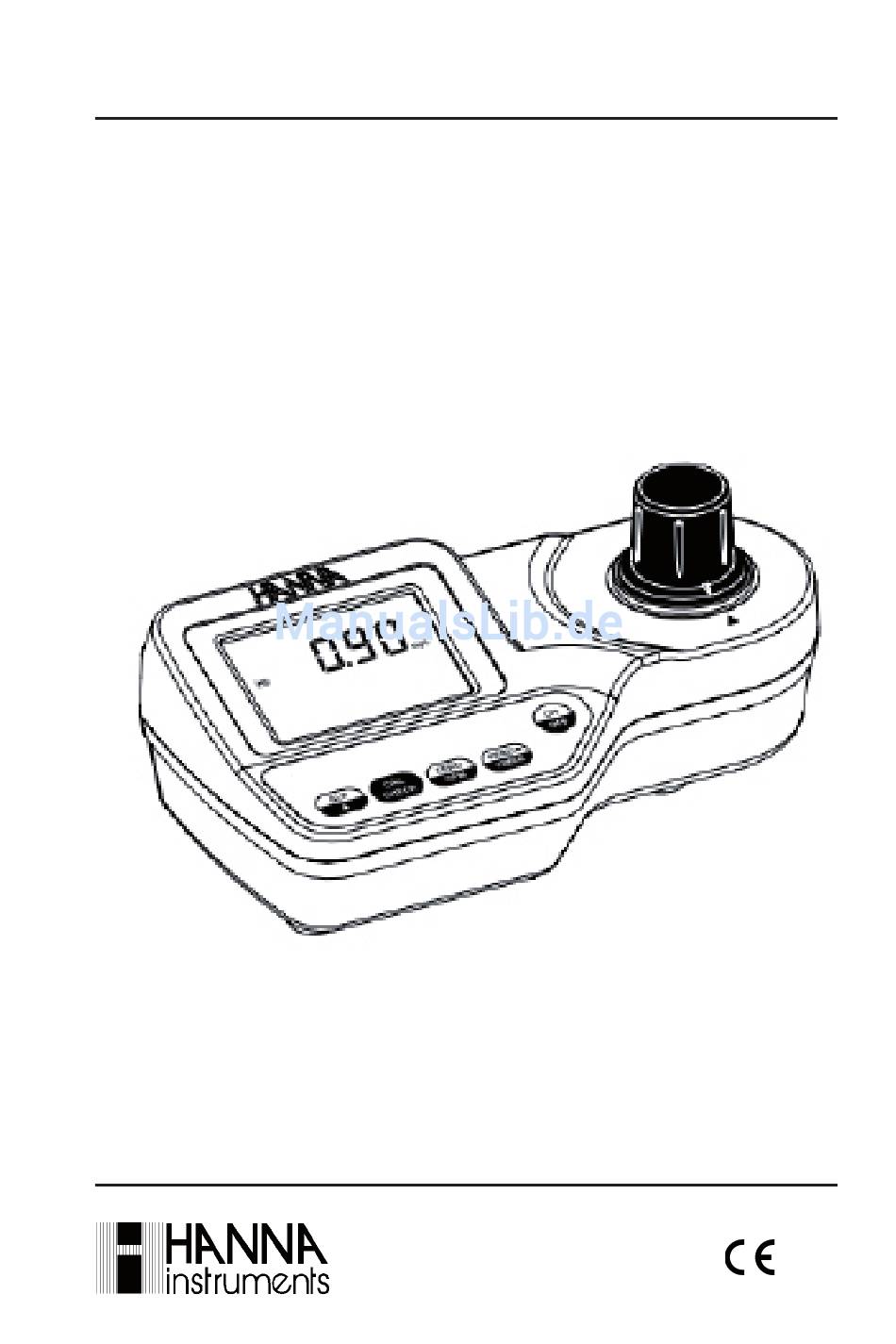

- Seite 1 Bedienungsanleitung HI 96739 Photometer für Fluorid Hoher Bereich Stand: 08/11 Messgerät entspricht den w w w . h a n n i n s t . d e CE-Richtlinien...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das photometer ihren erwartungen voll und ganz gerecht wird. das photometer hi 96739 ist sehr einfach in der anwendung. wir empfehlen ihnen jedoch, diese bedienungsanleitung vor dem ge- brauch des gerätes sorgfältig zu lesen. das gerät entspricht den ce-richtlinien. -
Seite 3: Eingangsprüfung
EINgANgSPRüFuNg untersuchen sie das ausgepackte gerät sorgfältig auf mögliche transportschäden. sollten sie einen defekt bemerken, benachrichtigen sie umgehend ihren spediteur, sowie ihre handelsniederlassung. überprüfen sie die lieferung auf vollständigkeit. HI 96739 umfasst: 2 messküvetten mit deckel • • 9 V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
Kalibriervorgang. wird das messgerät im messmodus 10 minuten (Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96739 misst den gehalt an fluorid in einer wasserprobe im hohen messbereich zwischen 0,0 bis 20,0 mg/l (ppm). die untersuchungsmethode ist eine anlehnung an die spadns methode. -
Seite 5: Technische Daten
TECHNISCHE DATEN messbereich 0,0 bis 20,0 mg/l Auflösung 0,1 mg/l genauigkeit ± 0,5 mg/l ±3% der anzeige @ 25°c typische emv- abweichung ± 0,1 mg/l lichtquelle wolframlampe Lichtdetektor Silizium-Photozelle mit Schmalband-Interferenzfilter @ 575 nm methode anlehnung an die spadns methode. die reagenzien erzeugen einen roten farbkomplex bei anwesenheit von fluorid. -
Seite 6: Messprinzip
MESSPRINZIP eine vielzahl von wasserinhaltsstoffen verursachen mit bestimmten reagenzien eine ganz spezifische farbreaktion. die sich bildende farbintensität ist ein maß für die Konzentration des wasserinhaltsstoffes. um diese farbintensität zu messen, ist es notwendig, dass das messgerät mit einer lichtquelle ausgestattet ist. diese erzeugt mittels einem vorgeschalteten filter ein licht mit einer definierten Wellenlänge, die innerhalb des für das Auge sichtbaren wellenlängenspektrums liegt. -
Seite 7: Funktionsbeschreibung
die gemessene extinktion e ist zur Konzentration des wasserinhaltsstoffes direkt proportional. die extinktion hängt bei gegebenem Extiktionskoeffizient und konstanter Schichtdicke der Küvette ausschließlich von der Konzentration ab. das gesetz hat nicht uneingeschränkte gültigkeit, sondern setzt licht einer einzigen wellenlänge, sogenanntes monochromatisches licht, voraus. -
Seite 8: Tastenbeschreibung
tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur bestätigung von messwerten oder der wiederherstellung der werkseinstellungen. • READ/►: multifunktionale Taste. Im Messmodus: zur durchführung einer messung; oder durch drücken und festhalten zum starten des countdowns; im glp-modus: zur ansicht des nächsten fensters. • CAL CHECK: bifunktionale Taste. Zur Überprüfung des Gerätes oder zum starten der Kalibrierung. -
Seite 9: Fehler Und Warnhinweise
FEHLER uND wARNHINwEISE im falle eines fehlerhaften Zustands zeigt das gerät eine klare meldung an. auch falls die messwerte ausserhalb des erwarteten bereichs liegen, wird eine meldung angezeigt. bei einem fehler ertönt ein signalton. a) bei einem nullabgleich Light High (Zuviel Licht): für eine messung ist zuviel licht vorhanden. - Seite 10 Unter dem Messbereich: die blinkende anzeige “0.000” weist darauf hin, wass die probe weniger licht als die blindprobe absorbiert. überprüfen sie den vorgang und stellen sie sicher, dass für nullabgleich und messung ein- und dieselbe Küvette verwendet wird. Über dem Messbereich ein blinkender wert der maximalen Konzentration zeigt an, dass der messbereich überschritten...
-
Seite 11: Generelle Tipps Für Genaue Messungen
Dead battery: batterie leer. dies zeigt an, dass die batterie leer und ein batterie erforderlich ist. sobald diese meldung erscheint, blockiert das gerät. wechseln sie die batterie und schalten sie das gerät wieder ein. Cap error: erscheint bei eindringen von licht in die messzelle. - Seite 12 • Führen Sie die Messung sofort nach Dosierung der Reagenzien durch. Zu langes warten nach dem befüllen der reagenzien bee- inträchtigt die messgenauigkeit. • Achten Sie bitte immer darauf, bevor Sie die Messküvette in den messschacht stellen, dass diese stets sauber und frei von schmutz oder fingerabdrücke ist. ansonsten mit hi 93703-50 Küvettenreini- ger und hi 731318 reinigungstüchern säubern.
-
Seite 13: Durchführung Einer Messung
DuRCHFüHRuNg EINER MESSuNg die messung erfolgt in zwei etappen. Zuerst wird mit der unreagierten probe ein nullabgleich durchgeführt. dann wird nach Zugabe des reagenz die reagierte probe gemessen. • Schalten Sie das Gerät mittels der on/off-taste ein. im display erscheinen kurz alle display- elemente. - Seite 14 • Nach ein paar Sekunden erscheint “0,0” in der anzeige. das gerät ist nun genullt. • Geben Sie mithilfe der zweiten spritze genau 1,00 ml der messprobe hinzu. setzen sie den Küvetten-deckel auf und schütteln sie die Küvette mehrmals hin und her. warten sie anschliessend 1 minute.
-
Seite 15: Durchführung Einer Validierung
interferenZen negative interferenzen können entstehen durch: alkalinität (als cac0 ) > 5.000 mg/l aluminium > 0,1 mg/l eisen > 10 mg/l positive interferenzen können entstehen durch: chlorid > 700 mg/l orthophosphat > 16 mg/l natrium-hexametaphosphat > 1,0 mg/l sulfat > 200 mg/l gefärbte und trübe messproben sollten vor der messung destilliert werden. - Seite 16 • Das Gerät ist bereit, wenn ein kurzer signalton ertönt und im display striche angezeigt werden. • Setzen Sie den CAL CHECK standard hi 96739-11 Küvette a in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheinen das lampen-, Küvetten- und detektor-symbol, abhängig von der messphase.
-
Seite 17: Durchführung Einer Kalibrierung
“cal”. blinken von “Zero” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK standard hi 96739-11 Küvette a in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie ZERO/CFM. Im Display erscheinen das lampen-, Küvetten- und detektor-symbol, abhängig von... - Seite 18 • Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK standard hi 96739-11 Küvette b in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie READ/►. Im Display erscheinen das lampen-, Küvetten-...
- Seite 19 eingabe des datums: • Drücken Sie GLP/▲, um das gewünschte Jahr anzuzeigen (2000- 2099). wird die taste gedrückt gehalten, steigt die Jahreszahl automatisch. oder • Um das gewünschte Jahr zu setzen, drücken sie Zero/cfm oder READ/►. Jetzt blinkt der Monat. • Drücken Sie GLP/▲, um den gewünschten monat anzuzeigen (01-12).
-
Seite 20: Glp
• Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. im glp-modus kann das datum der letzten Kalibrierung eingesehen und die werkskalibrierung wiederhergestellt werden. datum der letZten Kalibrierung anzeigen des Kalibrierdatums: • GLP/▲ startet den GLP- modus. im hauptdisplay erscheinen Kalibriermonat und - tag, im sekundärdisplay das Kalibrierjahr. -
Seite 21: Batteriemanagement
• Mit READ/► den Bildschirm zur wiederherstellung der werkskalibrierung aufrufen. das gerät fordert eine bestätigung an, bevor die d a t e n d e r K a l i b r i e r u n g gelöscht werden. • Z E R O / C F M s t e l l t d i e werkskalibrierung wieder her. -
Seite 22: Batteriewechsel
100 tests hi 93739-03 reagenzien fluorid hoch, 300 tests weiteres Zubehör hi 96739-11 cal checK standard (1 set) hi 721310 9 v blockbatterien (10 stück) hi 731318 reinigungstücher für Küvetten (4 stück) hi 731331 glasküvetten (4 stück) hi 731335 deckel für glasküvetten (4 stück) -
Seite 23: Garantie
96739 besitzt eine garantie von 2 Jahren auf fehler in ausführung und material, wenn es für den beabsichtigten Zweck genutzt und nach den anweisungen gewartet wird. diese garantie beschränkt sich nur auf kostenlose reparatur oder ersatz des messgerätes. schäden aufgrund von unfällen, falschen gebrauchs, verstopfungen/verschmu-... - Seite 24 KoNTAKT hanna instruments deutschland gmbh An der Alten Ziegelei 7 89269 Vöhringen tel.: +49 7306 3579 100 fax: +49 7306 3579 101 e-mail: info@hannainst.de www.hannainst.de...
