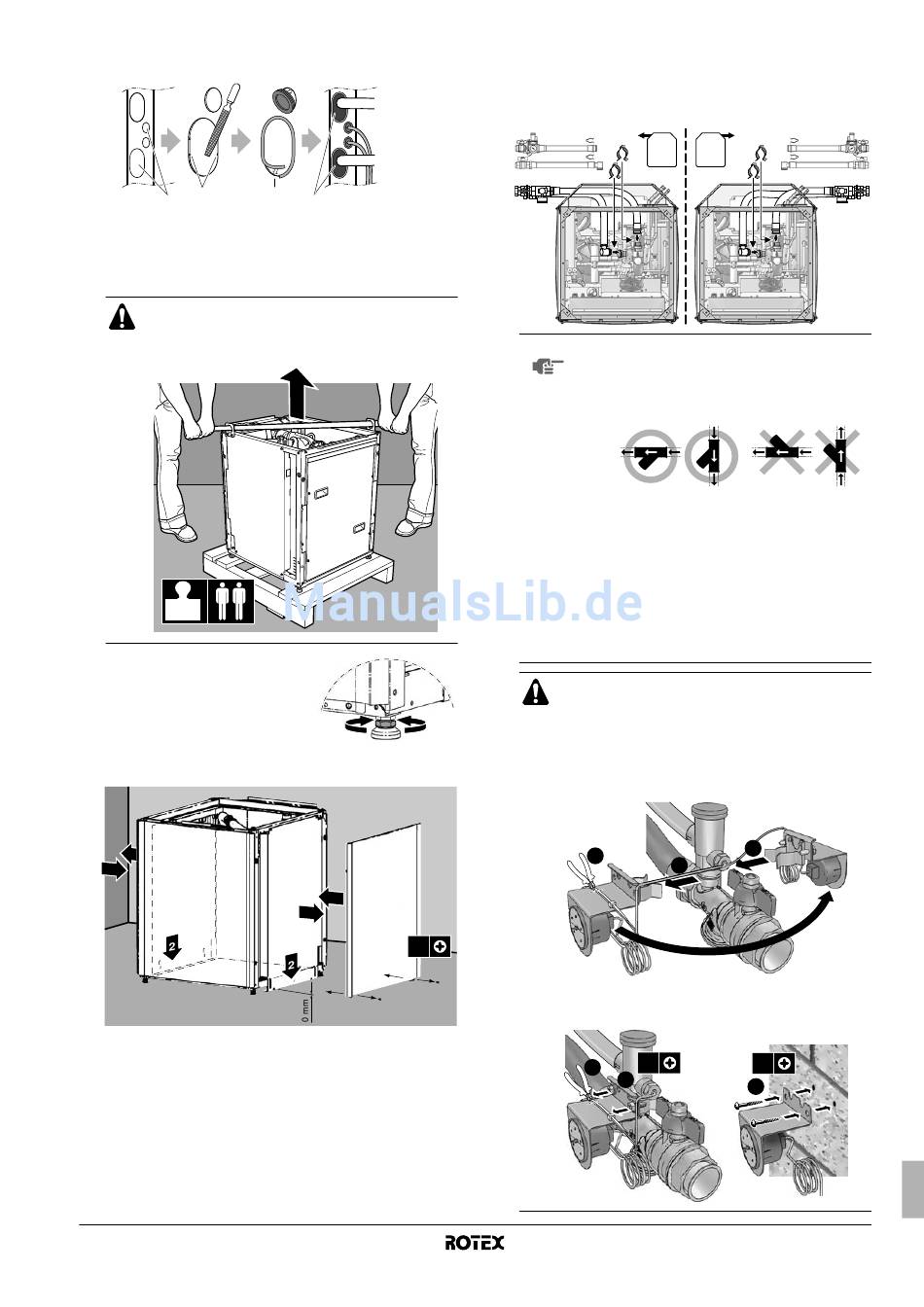

■ Z důvodů zamezení poškození umístěte kolem vyražených
otvorů průchodky (příslušenství).
1
2
1
Vyražený otvor
2
Otřepy
Umístěte jednotku do odpovídající instalační polohy.
Jednotka má hmotnost přibližně 145 kg a její zdvih
vyžaduje spolupráci nejméně dvou osob.
Ke zdvihu jednotky používejte dodávané desky.
145 kg
Jednotku
vyrovnejte
do
polohy pomocí stavěcích nožiček.
Přitlačte protihlukové pásy směrem k
zemi a zajistěte boční panely pomocí odpovídajících šroubů.
1
3
Zavřete protihlukový panel(y) a dekorační panel(y), které budou
se budou nacházet na straně stěny a které již nelze upevnit po
umístění jednotky do konečné instalační polohy.
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
3
4
3
Průchodka
4
Tmel nebo izolační materiál
(z běžné dodávky)
stabilní
3
1
2x
Nejprve připojte ohebnou vodní trubku dodávanou k jednotce
k instalovanému potrubí.
k přívodnímu systému vody jednotky protažením předpokláda-
nými vyraženými otvory, aby nedocházelo k nadměrnému ohybu
(uzlení) ohebných trubek v průběhu instalace.
POZNÁMKA
Pečlivě posuďte místo instalace ohebného
přívodního potrubí vody.
Vodní filtr musí být umístěn způsobem
znázorněným na obrázku v závislosti na
směru průtoku vody.
Zajistěte
snadný přístup k čištění vodního filtru a
k pravidelným
pojistného ventilu.
Připojte ohebnou hadici umožňující únik
vzduchu tlakovým pojistným ventilem (běžná
dodávka)
Posuďte nutnost podpěry přívodního a
výstupního potrubí vody, aby nedocházelo
k namáhání instalovaného potrubí.
Je velmi důležité zajistit řádnou viditelnost mano-
metru.
Polohu manometru lze změnit způsobem
znázorněným na níže uvedeném obrázku. Zajistěte,
aby se kapilární trubice nedotýkala ostrých okrajů a
v maximální možné míře zabraňte jejímu ohybu.
Pokud se potrubí nachází na levé straně
jednotky, změňte polohu manometru.
1
Montáž manometru na stěnu (2 šrouby jsou
z běžné dodávky).
2x
1
2
Poté připojte ohebné vodní trubky
dostatečný
prostor
umožňující
provozním
zkouškám
3
2
2x
3
Instalační manuál
