- Seite 1 Display Betriebsanleitung FUJITSU Display B24-8 TE Pro / B24-8 TS Pro...
- Seite 2 "http://www.fujitsu.com/fts/" Treiber-Updates finden Sie unter: "http://support.ts.fujitsu.com/download" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://support.ts.fujitsu.com/contact/servicedesk") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Viel Freude mit Ihrem neuen Fujitsu-System!
- Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2015. Alle Rechte vorbehalten. Ausgabedatum 12/2015 Bestell-Nr.: A26361-K1577-Z320-1-19, Ausgabe 1...
-
Seite 5: Inhaltsverzeichnis
FUJITSU Display B24-8 TE Pro / B24-8 TS Pro Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Hinweise zur ergonomischen Farbeinstellung Low Blue Light Modus Erläuterungen zur Norm ISO 9241–307 Fehlerbehebung Technische Daten... - Seite 6 Ankündigung vorbehalten. Fujitsu weist jegliche Verantwortung bezüglich technischer oder redaktioneller Fehler bzw. Auslassungen von sich. Warenzeichen Fujitsu und das Fujitsu-Logo sind eingetragene Warenzeichen von Fujitsu Limited oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. Microsoft und Windows sind Warenzeichen bzw. eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
- Seite 7 Häufigste Betriebsarten ............. . 35 Fujitsu...
- Seite 8 Anschluss HDMI ............... . 39 Fujitsu...
-

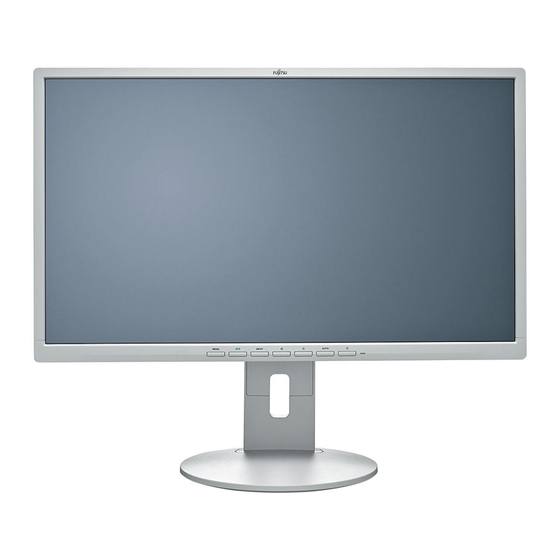

Seite 9: Ihr Lcd-Bildschirm
Für die Ansteuerung des LCD-Bildschirms ist eine Grafikkarte (Bildschirm-Controller) mit VGA-Schnittstelle oder eine digitale Grafikkarte mit DVI-Schnittstelle bzw. eine Videosignalquelle mit DP-Schnittstelle beim Bildschirm B24-8 TE Pro oder mit HDMI-Schnittstelle beim Bildschirm B24-8 TS Pro erforderlich. Der Bildschirm verarbeitet die Daten, die ihm von der Grafikkarte geliefert werden. -
Seite 10: Weitere Informationen
Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" • Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://www.fujitsu.com/fts/" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit"... -
Seite 11: Wichtige Hinweise
Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, lösen Sie den Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk. • Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr). Fujitsu... -
Seite 12: Netzleitung
Netzleitungsausführungen SVT bzw. SJT zulässig. Bei Aufstellung auf dem Fußboden sind ausschließlich SJT-Netzleitungen zulässig. • Bei der Auswahl der Leitung ist der für das Gerät erforderliche Nennstrom zu beachten. • Falls notwendig, ersetzen Sie die ursprünglich mitgelieferte Netzleitung durch eine landesübliche 3-polige Netzleitung mit Schutzkontakt. Fujitsu... -
Seite 13: Gerät Transportieren
Verschmutzung können Sie ein feuchtes Tuch benutzen, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben. CE-Kennzeichnung Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit", 2006/95/EG "Niederspannungsrichtlinie" und 2009/125/EG "Ökodesign Richtlinie" (ab 20.04.2016: 2014/30/EG "Elektromagnetische Verträglichkeit", 2014/35/EG "Niederspannungsrichtlinie"). Fujitsu... -
Seite 14: Entsorgung Und Recycling
Das Gerät muss nach den örtlichen Vorschriften über Beseitigung von Sondermüll entsorgt werden. Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich an Ihre Verkaufsstelle, an unseren Service Desk oder direkt an: Deutschland Belgien Schweiz Fujitsu Technology Solutions RECUPEL SWICO GmbH Boulevard Reyers, 80 Schweizerischer... -
Seite 15: Inbetriebnahme
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. ► Informieren Sie unverzüglich Ihre Verkaufsstelle, wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen. Wir empfehlen Ihnen, die Originalverpackung der Geräte nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu... -
Seite 16: Gerät Aufstellen
Halten Sie Zuluft- und Abluftöffnungen des Geräts frei, um eine ausreichende Belüftung zu gewährleisten. Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. Fujitsu... - Seite 17 Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder eines vergleichbaren Zubehörs (VESA FPMPMI) anbieten, die im Fachhandel erhältlich sind. Dazu muss der Bildschirmfuß vorher, wie im Kapitel "Bildschirmfuß demontieren", Seite 15 erläutert, demontiert werden. Fujitsu...
-
Seite 18: Bildschirmfuß Montieren
Sicherungsstift am Ring (1). Der Bildschirm kann im Bereich von etwa 150 mm in seiner Höhe verstellt werden. ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn auf- oder abwärts (2). Fujitsu... -
Seite 19: Neigung Einstellen
Standfuß nach oben ab. Sie können jetzt einen Schwenkarm oder vergleichbares Zubehör gemäß VESA FPMPMI mit 100 mm Lochabstand montieren. Wie Sie den Schwenkarm bzw. vergleichbares Zubehör montieren, entnehmen Sie der Dokumentation des Schwenkarmes oder des vergleichbaren Zubehörs. Fujitsu... -
Seite 20: Anschließen Des Geräts
► Lösen Sie den Netzstecker des Computers. Leitungen an den Bildschirm anschließen Die mitgelieferten Datenleitungen haben zwei 20-polige DP-Stecker (B24-8 TE Pro) oder zwei 24-polige DVI-Stecker für den Anschluss am Bildschirm und am Computer. Informationen über die Anschlüsse und Schnittstellen des Computers finden Sie in der Betriebsanleitung des Computers. -
Seite 21: Leitungen An Den Computer Anschließen
► Stecken Sie einen Stecker der Datenleitung an die D-SUB-Anschlussbuchse bzw. DVI-D-Anschlussbuchse oder an die HDMI-Anschlussbuchse (B24-8 TS Pro) / DP-Anschlussbuchse (B24-8 TE Pro) des Bildschirms. Sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben. Der Bildschirm erkennt den Eingang automatisch, wenn nur eine Signalquelle angeschlossen ist. -
Seite 22: Bedienung
Bildschirm und Computer sind eingeschaltet (Normal Mode). grün Bildschirm und Computer sind eingeschaltet (ECO Mode). orange Bildschirm erhält kein Videosignal oder befindet sich im Energiesparmodus. leuchtet nicht Bildschirm ist ausgeschaltet. ► Schalten Sie das Gerät mit dem Ein-/Ausschalter (1) ein. Fujitsu... -
Seite 23: Hinweise Zum Power-Management
Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie der Betriebsanleitung oder dem Technischen Handbuch Ihres Computers. Bildschirmeinstellungen ändern Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die Bildschirmanzeige optimal an die verwendete Grafikkarte anpassen. Fujitsu... -
Seite 24: Bildschirmeinstellungen Mit Den Tasten Des Bedienfelds Ändern
Zur nächsten Einstellung wechseln Zur vorherigen Einstellung wechseln Eingestellten Wert verringern Eingestellten Wert erhöhen Vorgenommene Einstellungen übernehmen und ins Hauptmenü zurückkehren Vorgenommene Einstellungen verwerfen und ins Hauptmenü zurückkehren OSD-Menü schließen Lautsprecher ein-/ausschalten Bei nicht aktiviertem OSD-Menü können Sie folgende Einstellungen vornehmen: Fujitsu... -
Seite 25: Osd-Sprache Auswählen
, um das Einstellfenster Input select aufzurufen. ► Betätigen Sie die Taste oder die Taste , um den gewünschten Bildschirmanschluss (VGA, DVI, HDMI bei B24-8 TS Pro oder DP bei B24-8 TE Pro) auszuwählen. ► Betätigen Sie die Taste zum Bestätigen oder die Taste zum Abbrechen. -
Seite 26: Helligkeit Einstellen
Die Ein-/Aus-Taste kann gesperrt werden, um unbeabsichtigte oder unbefugte Veränderungen an der Bildschirmeinstellung zu verhindern. ► Betätigen Sie die Tasten INPUT gleichzeitig einige Sekunden lang. Die Meldung Power button locked / unlocked erscheint. Um die Sperrung der Ein-/Aus-Taste wieder aufzuheben, verfahren Sie auf die gleiche Weise. Fujitsu... -
Seite 27: Bildschirmeinstellungen Mit Dem Osd-Menü Ändern
Taste , um ein anderes Symbol zu markieren (z. B. Image). ► Betätigen Sie die Taste , um das markierte Symbol auszuwählen. Das Einstellfenster Image wird angezeigt. ► Betätigen Sie die Taste , um das OSD-Menü zu schließen. Fujitsu... -
Seite 28: Funktionen Des Osd-Menüs
Hauptmenüs werden im Folgenden beschrieben. Funktionen des OSD-Menüs Im Folgenden wird das OSD-Menü für den analogen Betrieb des Bildschirms beschrieben. Beim digitalen Betrieb sind einige der Funktionen nicht vorhanden, da sie auf Grund der digitalen Übertragungstechnik nicht erforderlich sind. Fujitsu... -
Seite 29: Helligkeit Und Kontrast Einstellen
Voreinstellung für sRGB (reduzierte Helligkeit) Office Einstellung für Büro (die Werte für Color und Sharpness sind einstellbar) Photo Voreinstellung für Foto (Color, Sharpness, Saturation) Video Voreinstellung für Video (Color, Sharpness, ACR) Low Blue Light Voreinstellung für Low Blue Light (5000 K, reduzierte Helligkeit) Fujitsu... -
Seite 30: Bilddarstellung Einstellen
Bildgröße einstellen Full screen = Vollbild Keep aspect = Maximale Bildgröße ohne Verzerrung Lautstärke einstellen Einstellfenster Audio aufrufen Volume Lautstärke für die Wiedergabe über die eingebauten Lautsprecher einstellen Mute Lautsprecher aus- oder einschalten Input Audio-Eingangssignal (DP, HDMI, PC Audio) auswählen Fujitsu... -
Seite 31: Farbtemperatur Und Farben Einstellen
Mit dieser Funktion kann das OSD-Menü um 90° gedreht werden. Mit dieser Funktion können Sie die Lesbarkeit des OSD-Menüs während der Nutzung der Pivot-Funktion vereinfachen. Auto = Ausrichtung des OSD-Menüs wird dem Monitor angepasst. On = OSD-Menü wird um 90° gedreht. Fujitsu... -
Seite 32: Erweiterte Einstellungsfunktionen
Bestätigung auf die Werkseinstellungen zurückgesetzt. wird die Funktion ausgeführt. Bei einer VGA-Datenleitung erscheint die Meldung Auto Processing. Das Sprachauswahlmenü erscheint. Informationen anzeigen Einstellfenster Information aufrufen Mit dieser Funktion werden Details wie z. B. Seriennummer, Signaleingang, Auflösung, H/V-Frequenz und ECO-Mode angezeigt. Fujitsu... -
Seite 33: Hinweise Zur Ergonomischen Farbeinstellung
+ Farbkombination gut geeignet - Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden. Fujitsu... -
Seite 34: Low Blue Light Modus
Dieser Monitor besitzt einen "Low Blue Light"-Modus, der im OSD-Menü ausgewählt werden kann. Dieser" Low Blue Light"-Modus verringert die Blaulicht-Emission des Monitors auf ein Minimum. Das Gerät ist somit konform mit der "Low Blue Light"-Zertifizierung des TÜV. LED-Hintergrundbeleuchtungen strahlen nicht mehr blaues Licht ab als gewöhnliche Weißlicht-Quellen. Fujitsu... -
Seite 35: Erläuterungen Zur Norm Iso 9241-307
(Bildelement), die die Bildelementfunktion erweitert. Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm ISO 9241‑307 festgelegt. Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen von 1680 x 1050 (1764000 Pixel) und höher die Klasse I nach der Norm ISO 9241‑3 ein. -
Seite 36: Fehlerbehebung
► Stellen Sie mit Hilfe der Computer-Software eine gültige Auflösung ein (siehe Dokumentation des Computers oder der Grafikkarte). Bildposition nicht korrekt Der Bildschirm erkennt eine noch nicht eingestellte Betriebsart (siehe Kapitel "Technische Daten", Seite ► Drücken Sie die Taste AUTO die Selbstjustage des Bildschirms durchzuführen. Fujitsu... - Seite 37 ► Drücken Sie die Taste AUTO die Selbstjustage des Bildschirms durchzuführen. Bildschirmanzeige wird dunkler Die Lebensdauer der Hintergrundbeleuchtung ist begrenzt. Sollte Ihre Bildschirmanzeige zu dunkel werden, dann muss die Hintergrundbeleuchtung ausgetauscht werden. ► Wenden Sie sich an unseren Service Desk. Fujitsu...
-
Seite 38: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. B24-8 TE Pro / B24-8 TS Pro Modelname B24-8T Abmessungen und Gewicht Sichtbare Diagonale 60,47 cm Punktabstand 0,2745 mm Bildgröße Breite 527,04 mm Höhe 296,46 mm Maximale Auflösung 1920 x 1080 Abmessungen inkl. -
Seite 39: Vesa-Ddc-Kompatible Vga-Schnittstelle
4:3 / 16:9 720 x 576 p 50 Hz 4:3 / 16:9 1280 x 720 p 50 / 60 Hz 16:9 1920 x 1080 i 50 / 60 Hz 16:9 1920 x 1080 p 50 / 60 Hz 16:9 Fujitsu... -
Seite 40: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt Fujitsu... -
Seite 41: Anschluss Dvi-D
Analogue Vertical Sync TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu... -
Seite 42: Anschluss Displayport
Technische Daten Anschluss DisplayPort Der DisplayPort-Anschluss ist nur beim Model B24-8 TE Pro vorhanden. 19 17 15 13 11 20 19 16 14 12 10 8 6 Stift Bedeutung Lane 3 (negative) Ground Lane 3 (positive) Lane 2 (negative) Ground... -
Seite 43: Anschluss Hdmi
Stift Bedeutung TMDS Data2+ TMDS Data2 Shield TMDS Data2– TMDS Data1+ TMDS Data1 Shield TMDS Data1– TMDS Data0+ TMDS Data0 Shield TMDS Data0– TMDS Clock+ TMDS Clock Shield TMDS Clock– N.C. DDC/CEC Ground +5 V Power Hot plug detect Fujitsu...
