Inhaltszusammenfassung für Fujitsu B23T-6 LED

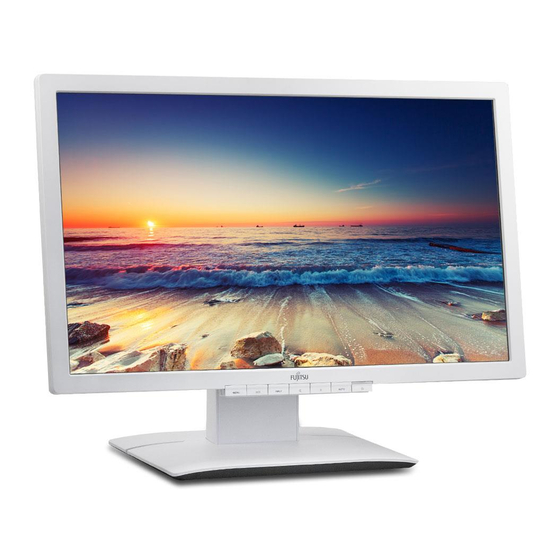

- Seite 1 Display Betriebsanleitung B23T-6 LED...
- Seite 2 "http://support.ts.fujitsu.com/support/index.html" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/servicedesk.html") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Wir wünschen Ihnen viel Freude mit Ihrem neuen System von Fujitsu.
- Seite 4 Garantie übernommen und jegliche damit verbundene Haftung ausgeschlossen. Markennamen können geschützte Warenzeichen des jeweiligen Herstellers und/oder urheberrechtlich geschützt sein. Ihre Verwendung durch Dritte für eigene Zwecke kann eine Verletzung der Rechte des Inhabers darstellen. Weitere Informationen finden Sie unter "http://ts.fujitsu.com/terms_of_use.html" Bestell-Nr. Fujitsu Technology Solutions: A26361-K1388-Z320-1-19, Ausgabe 2...
-
Seite 5: Inhaltsverzeichnis
B23T-6 LED Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Hinweise zur ergonomischen Farbeinstellung Fehlerbehebung Erläuterungen zur Norm ISO 9241–307 Technische Daten... - Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Fujitsu Technology Solutions GmbH 2010 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
- Seite 7 Anschluss DisplayPort ..............37 Fujitsu Technology Solutions...
- Seite 8 Inhalt Fujitsu Technology Solutions...
-
Seite 9: Ihr Lcd-Bildschirm
Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber unbedingt die Sicherheitshinweise in der Betriebsanleitung des Computers und in diesem Handbuch. Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service Desk. Fujitsu Technology Solutions... -
Seite 10: Weitere Informationen
Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit" Taste kennzeichnet eine Taste auf dem Bildschirm, z. B: MENU kennzeichnet Begriffe und Texte, die betont oder hervorgehoben werden, Diese Schrift z. B.: Gerät nicht ausschalten Fujitsu Technology Solutions... -
Seite 11: Wichtige Hinweise
Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk. • Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr). Fujitsu Technology Solutions... -
Seite 12: Netzleitung
Packen Sie die Geräte erst am Aufstellungsort aus. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann sich Kondenswasser bilden. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Fujitsu Technology Solutions... -
Seite 13: Gerät Reinigen
Verschmutzung können Sie ein feuchtes Tuch benutzen, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben. CE-Kennzeichnung Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungsrichtlinie". Fujitsu Technology Solutions... -
Seite 14: Entsorgung Und Recycling
Fujitsu America, Inc. Environmental Protection 1250E. Arques Avenue Administration Sunnyvale, CA 94085 U.S.A. Executive Yuan R.O.C. Contact: Henning, Bernd "http://recycle.epa.gov.tw" Phone No.: (408) 329-6737 Fax No.: (408) 746-8299 Sie finden Informationen dazu auch im Internet unter "http://ts.fujitsu.com/recycling". Fujitsu Technology Solutions... -
Seite 15: Inbetriebnahme
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. ► Informieren Sie unverzüglich Ihre Verkaufsstelle, wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen. Wir empfehlen Ihnen, die Originalverpackung der Geräte nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu Technology Solutions... -
Seite 16: Gerät Aufstellen
Halten Sie Zuluft- und Abluftöffnungen des Geräts frei, um eine ausreichende Belüftung zu gewährleisten. Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. Fujitsu Technology Solutions... - Seite 17 Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder einer Wandhalterung (VESA FPMPMI) anbieten, die im Fachhandel erhältlich sind. Dazu muss der Bildschirmfuß vorher, wie im Kapitel "Bildschirmfuß demontieren", Seite 16 erläutert, demontiert werden. Fujitsu Technology Solutions...
-
Seite 18: Bildschirmfuß Montieren
Betriebsposition aufgestellt haben. ► Setzen Sie die Bodenplatte am Standfuß ein (1). ► Führen Sie die Schraube durch die Öffnung (2). ► Befestigen Sie die Bodenplatte mit der Schraube (3). ► Stellen Sie den Bildschirm in Betriebspositon auf. Fujitsu Technology Solutions... -
Seite 19: Höhe Einstellen
Der Bildschirm kann in seiner Neigung um –5° (nach vorn) und +35° (nach hinten) aus seiner senkrechten Stellung verstellt werden. ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn in die gewünschte Neigung. Fujitsu Technology Solutions... -
Seite 20: Bildschirmfuß Demontieren
► Lösen Sie die Schrauben (1) an der Rückseite des Bildschirms. Sie können jetzt einen Schwenkarm oder eine Wandhalterung gemäß VESA FPMPMI mit 100 mm Lochabstand montieren. Wie Sie Schwenkarm bzw. Wandhalterung montieren, entnehmen Sie der Dokumentation des Schwenkarmes oder der Wandhalterung. Fujitsu Technology Solutions... -
Seite 21: Anschließen Des Geräts
3 = Netzanschlussbuchse 8 = USB IN (Downstream) 4 = Display Port (DP) - Anschlussbuchse 9 = USB OUT (Upstream) 5 = DVI-D-Anschlussbuchse (DVI) ► Entfernen Sie die Abdeckung. ► Wählen Sie die geeignete Datenleitung für Ihren Computer aus. Fujitsu Technology Solutions... -
Seite 22: Leitungen An Den Computer Anschließen
► Stecken Sie den Netzstecker des Bildschirms in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. ► Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und separate Grafikkarte), so ist standardmäßig der Bildschirmanschluss der separaten Grafikkarte aktiv. Fujitsu Technology Solutions... -
Seite 23: Bedienung
Bildschirm und Computer sind eingeschaltet (Normal Mode). grün Bildschirm und Computer sind eingeschaltet (ECO Mode). orange Bildschirm erhält kein Videosignal oder befindet sich im Energiesparmodus. leuchtet nicht Bildschirm ist ausgeschaltet. ► Schalten Sie das Gerät mit dem Ein-/Ausschalter (1) ein. Fujitsu Technology Solutions... -
Seite 24: Hinweise Zum Power-Management
Netzanzeige des Bildschirms ändert die Farbe, um die Statusänderung anzuzeigen. Im Auslieferzustand ist der Betrieb ECO voreingestellt. Nach einer Eingabe am Computer wird der Bildschirminhalt wiederhergestellt. Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie der Betriebsanleitung oder dem Technischen Handbuch Ihres Computers. Fujitsu Technology Solutions... -
Seite 25: Bildschirmeinstellungen Ändern
Die Tasten des Bedienfeldes sind doppelt belegt. Bei aktiviertem OSD-Menü wird die aktuelle Bedeutung der Tasten am Bildschirmrand direkt über den Tasten angezeigt. Bei nicht aktiviertem OSD-Menü können Sie folgende Einstellungen vornehmen. 1 = Tasten für das OSD-Menü 3 = Netzanzeige (On-Screen-Display) 4 = Softkeys 2 = Ein-/Ausschalter Fujitsu Technology Solutions... -
Seite 26: Osd-Sprache Auswählen
Veränderungen an der Bildschirmeinstellung zu verhindern. ► Halten Sie die Taste MENU einige Sekunden gedrückt, während Sie den Bildschirm über den Ein-/Ausschalter einschalten. Die Meldung erscheint, OSD locked / unlocked. Um das gesperrte OSD-Menü wieder freizugeben, verfahren Sie auf die gleiche Weise. Fujitsu Technology Solutions... -
Seite 27: Eco Betriebsart Aktivieren/Deaktivieren
Sie auf die gleiche Weise Bildschirmeinstellungen mit dem OSD-Menü ändern Mit den Tasten des Bedienfeldes können Sie das integrierte OSD-Menü (On-Screen Display) am Bildschirm aufrufen und bedienen. In der folgenden Beschreibung werden die englischen Menübezeichnungen verwendet (Standardeinstellung). Fujitsu Technology Solutions... - Seite 28 Symbol zu markieren ( z. B. Image adjust). ► Drücken Sie die Taste , um das markierte Symbol auszuwählen. MENU Das Einstellfenster Image adjust wird angezeigt. ► Drücken Sie die Taste AUTO um das Hauptmenü zu verlassen. Fujitsu Technology Solutions...
- Seite 29 , um die Änderung zu speichern oder die Taste AUTO , um die Funktion ohne Änderung zu verlassen. Wenn Sie andere Einstellungen ändern wollen, wählen Sie die entsprechende Funktion aus dem OSD-Hauptmenü. Alle Einstellmöglichkeiten des Hauptmenüs werden im Folgenden beschrieben. Fujitsu Technology Solutions...
-
Seite 30: Funktionen Des Osd-Menüs
Mit dieser Funktion verschieben Sie das Bild nach links oder nach rechts. Vertikale Bildposition einstellen V-position Mit dieser Funktion verschieben Sie das Bild nach oben oder nach unten. Bildgröße einstellen Expansion Full screen = Vollbild Keep aspect = Maximale Bildgröße ohne Verzerrung (nur bei PC Bild) Fujitsu Technology Solutions... -
Seite 31: Lautstärke Einstellen
OSD-Menü automatisch ausgeblendet. Mit dieser Funktion schalten Sie das OSD-Menü vom Hochformat ins OSD Rotation Breitformat und umgekehrt. On = Das OSD-Menü wird im Hochformat (Portrait-Modus) angezeigt. Off = Das OSD-Menü wird im Breitformat (Landscape-Modus) angezeigt. Fujitsu Technology Solutions... -
Seite 32: Funktionen Im Menü Advanced Einstellen
Mit dieser Funktion werden alle Einstellungen ohne Nachfrage auf die Werkseinstellungen zurückgesetzt. Drücken Sie die Taste , um die Funktion auszuführen. Es erscheint die Meldung Auto Processing. Informationen anzeigen Einstellfenster Information aufrufen Mit dieser Funktion werden Modellbezeichnung, Seriennummer, Auflösung, H/V-Frequenz und ECO-Mode angezeigt. Fujitsu Technology Solutions... -
Seite 33: Hinweise Zur Ergonomischen Farbeinstellung
+ Farbkombination gut geeignet - Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden. Fujitsu Technology Solutions... -
Seite 34: Fehlerbehebung
Auflösung ein (siehe Dokumentation des Computers oder der Grafikkarte). Bildposition nicht korrekt Der Bildschirm erkennt eine noch nicht eingestellte Betriebsart (siehe Kapitel "Technische Daten", Seite ► Drücken Sie die Taste AUTO die Selbstjustage des Bildschirms durchzuführen. Fujitsu Technology Solutions... - Seite 35 ► Drücken Sie die Taste AUTO die Selbstjustage des Bildschirms durchzuführen. Bildschirmanzeige wird dunkler Die Lebensdauer der Hintergrundbeleuchtung ist begrenzt. Sollte Ihre Bildschirmanzeige zu dunkel werden, dann muss die Hintergrundbeleuchtung ausgetauscht werden. ► Wenden Sie sich an unseren Service Desk. Fujitsu Technology Solutions...
-
Seite 36: Erläuterungen Zur Norm Iso 9241-307
(Bildelement), die die Bildelementfunktion erweitert. Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm ISO 9241-307 festgelegt. Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen von 1680 x 1050 (1764000 Pixel) und höher die Klasse I nach der Norm ISO 9241-3 ein. -
Seite 37: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. B23T-6 LED Abmessungen und Gewicht Sichtbare Diagonale 57,6 cm Punktabstand 0,2652 mm Breite 509,2 mm Bildgröße Höhe 286,4 mm 1920 x 1080 Maximale Auflösung Abmessungen inkl. Breite 551 mm Bildschirmfuß... -
Seite 38: Vesa-Ddc-Kompatible Vga-Schnittstelle
1440 x 900 60,0 kHz 75 Hz 1024 x 768 64,0 kHz 60 Hz 1280 x 1024 65,0 kHz 60 Hz 1680 x 1050 67,6 kHz 60 Hz 1920 x 1080 80,0 kHz 75 Hz 1280 x 1024 Fujitsu Technology Solutions... -
Seite 39: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt Fujitsu Technology Solutions... -
Seite 40: Anschluss Dvi-D
TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu Technology Solutions... -
Seite 41: Anschluss Displayport
Ground Lane 1 (positiv) Lane 0 (negativ) Ground Lane 0 (positiv) connected to Ground connected to Ground Auxiliary Channel (positiv) Ground Auxiliary Channel (negativ) Hot Plug Detect Return for Power Power for connector (3.3 V 500 mA) Fujitsu Technology Solutions...
