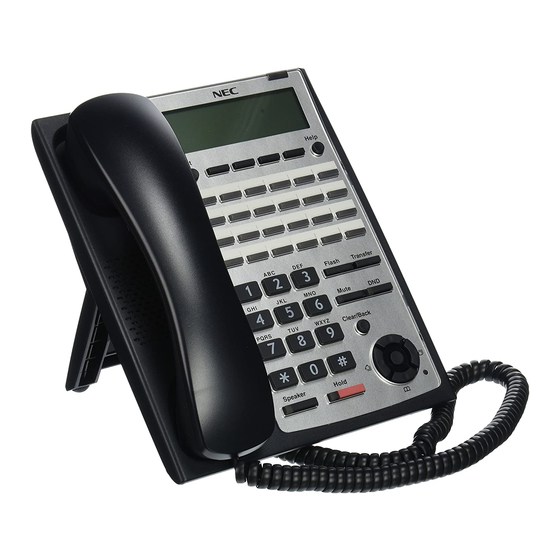

NEC SL1100 Bedienungsanleitung
Systemtelefon
Vorschau ausblenden
Andere Handbücher für SL1100:
- Bedienungsanleitung (11 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für NEC SL1100
Inhaltszusammenfassung für NEC SL1100
- Seite 1 Smart Communication Server Systemtelefon Bedienungsanleitung Bitte lesen Sie diese Anleitung vor Gebrauch des Systemtelefons aufmerksam durch. Legen Sie die Anleitung für zukünftige Nutzung griffbereit an einen sicheren Ort.
-
Seite 2: Führung Der Hörer- Und Anschlußschnur
Die NEC Corporation behält sich das Recht vor, Spezifikationen, Funktionen oder Merkmale jederzeit ohne Ankündigung zu verändern. Die NEC Corporation hat dieses Handbuch zum Gebrauch durch seine Mitarbeiter und Kunden erstellt. Die hierin enthaltenen Informationen sind Eigentum der NEC Corporation und dürfen ohne vorherige schriftliche Zustimmung der NEC Corporation nicht vervielfältigt werden. - Seite 3 Bedienelemente ihres Systemtelefones IP4WW-( )*TXH-B TEL LED als Rufanzeige Die LED blinkt schnell wenn ein Anruf kommt. Sie blinkt langsam, wenn eine Nachricht vorliegt. Exit Taste Hörer Verlassen jeglicher Anzeige Alphanumerisches Display und Rückkehr “Zeit & Datum”. Das LCD Display hat 3 Zeilen mit 24 Zeichen und Hintergrundbeleuchtung.
-
Seite 4: Für Ihren Komfort
Halten Teilnehmerrufnummer Zur Änderung der Amtskennziffer wenden Sie sich bitte an ihren NEC Fachhändler. Im Werkszustand sind die programmierbaren Funktionstasten 1 – 12 als Leitungstasten eingerichtet. Wenn Sie „Teilnehmertaste“ oder „Zieltaste“ auf ungenutzte Leitungstasten programmieren möchten, so müssen Sie diese Funktionstasten vorher bewusst mit “852 + 000”... -
Seite 5: Eingabe Alphanumerischer Zeichen
Die Stellenanzahl des Speicherplatzes ist im System festgelegt. (0-9 <nur Gruppen Kwz>/ 00-99 / 000-999) Gruppen Kwz erfordern Systemeinstellungen. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. Die Namen der Kurzwahlziele können Sie über den Ziffernblock eingeben. (siehe unten) ... -
Seite 6: Abgehende Gespräche
Falls Sie mehr als 10 Leitungsbündel haben, wählen Sie nach “804” zwei Ziffern (z.B. 11: Bündel 11). Fragen Sie ihren NEC Fachhändler nach weiteren Details. Details zur Nummerierung der Amtsleitungen im System erhalten Sie bei Ihrem NEC Fachhändler. Internes Gespräch aufbauen < über Teilnehmerrufnummer >... - Seite 7 Hörer liegt Mehrmals zum Blättern drücken Die Funktion Caller-ID Anzeige für externe Anrufe muss hierfür im System eingerichtet sein. Fragen Sie ihren NEC Fachhändler. Zum Verlassen der Anruferliste / Caller-ID Liste drücken Sie die “Clear/Back” (Löschen / Zurück Taste).
-
Seite 8: Direkte Wahl Von Kurzwahlzielen
Die Rufnummern und Namen der Kurzwahlziele müssen vorher im System eingepflegt sein. Gruppen Kwz erfordern Systemeinstellungen. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. Wenn Sie den Zugriff auf Kurzwahlziele auf die programmierbaren Funktionstasten legen wollen, müssen Sie die „Hold / Halten“... -
Seite 9: Wahlwiederholung Automatisch
Wenn ihr Anruf erfolglos war Warten auf Frei / Rückruf Warten auf Frei Warten (Nicht auflegen) Funktionstaste für Besetzt oder Autom. Rückruf keine Antwort Auflegen Autom. Rückruf (System ruft (SC851+35) Sie zurück) 10:26 Mo 26 Sep Besetzt MW MailB Rückr AufSch Während Sie anrufen (Freizeichen aber keine Antwort): Drücken Sie „Mehr“... -
Seite 10: Mitteilung Wartet Aktivieren
Wenn Ihr Anruf erfolglos war Mitteilung wartet aktivieren <nur interne Anrufe> Funktionstaste für Mitteilung Wartet (SC851+38) Besetztzeichen oder keine Antwort 10:28 Mo 26 Sep MW Stimmr Ende Mehr Wenn Sie MW aktivieren, blinkt die MW LED beim Ziel in grün und ihre MW LED zeigt dauergrün. ... -
Seite 11: Externe Anrufe Beantworten
Call Pickup Taste fremde Gruppe (SC851+25) Teilnehmerrufnummer Speaker / Gezielt von Lautsprecher Teilnehmer Zur Einrichtung von Rufübernahmegruppen sind Systemeinstellungen notwendig. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. Anrufe heranholen / Call Pickup ist auch über die Softkeys möglich. - Seite 12 Legt Externgespräche in “Exklusives Halten”. Andere Teilnehmer können das Gespräch nicht aufnehmen. Aufnehmen eines gehaltenen Externgespräches Nummer der aufzunehmenden Amtsleitung Speaker / Lautsprecher Die Nummern der Amtsleitungsports ihres Systems erfragen Sie bitte bei ihrem NEC Fachhändler. Vermitteln eines Gespräches zu einem anderen Teilnehmer Teilnehmerrufnummer Ankündigen Hold /...
-
Seite 13: Sonstige Leistungsmerkmale
Sie können diese Schritte wiederholen um weitere Teilnehmer in die Konferenz einzubinden. Bis zu 16 Teilnehmer (inkl. ihr Telefon) können teilnehmen. Je nach Situation, Lage und Entfernung der Anrufziele können die Lautstärkepegel angepasst werden. Fragen Sie hierzu ihren NEC Fachhändler. - Seite 14 Sonstige Leistungsmerkmale Rufumleitungen Wenn Sie Rufumleitung / Follow Me einschalten, wird das Umleitziel im Display angezeigt und Sie hören einen Sonderwählton. (Rufumleitung / Follow Me kann auch über die Softkeys gesteuert werden.) Rufumleitung Sofort Speaker / Ziel -Teilnehmerrufnummer Speaker / Lautsprecher Lautsprecher Hörer liegt...
-
Seite 15: Löschen (Rücksetzten) Der Gebräuchlichsten Leistungsmerkmale
Sonstige Leistungsmerkmale Rufumleitungen (Fortsetzung) Rufumleitung Doppelruf Speaker / Ziel -Teilnehmerrufnummer Speaker / Lautsprecher Lautsprecher Hörer liegt Funktionstaste Umleitung Doppelruf (SC851+14) Rufumleitung Folge Mir / Follow Me Speaker / Von -Teilnehmerrufnummer Speaker / Lautsprecher Lautsprecher Funktionstaste Hörer liegt Umleitung Folge Mir / Follow Me (SC851+15) ... -
Seite 16: Softkey Bedienung
Softkey Bedienung “Menü” Softkey Die folgende Übersicht zeigt die Bedienstruktur für “Menü” mit den Softkeys. Sie können die gewünschten Merkmalgruppen und Optionen durch „Blättern“ über „<<“ oder „>>“ wie folgt erreichen: 9:01 Di 27 Sep X0 :*Merkmalgruppe* XY:*Option/Einstellung* Menü TelB VM:00 AL:00 <<... - Seite 17 Softkey Bedienung “TelB” (Telefon-Buch) Softkey Sie können durch Drücken des “TelB” Softkeys auf das “Telefonbuch” zugreifen. 9 :35 Mo 3 Okt Suche im TelBu 1/90 Siehe Seite 6 “Per Name aus Menü TelB VM:00 AL:00 ABC GmbH Kurzwahlspeicher/ Telefonbuch“ ...
- Seite 18 Softkey Bedienung “AL” (Anrufer-Liste) Softkey Die Anzahl von Einträgen in der Anruferliste wird neben dem “AL” Softkey angezeigt. Sie können einfach durch Drücken des “AL” Softkeys auf ihre Anruferliste zugreifen. 10:35 Di 11 Okt Softkey Menü TelB VM:00 AL:02 Leistungsmerkmal Nächste Schritte Kurztext...
-
Seite 19: Softkey Bedienung Bei Abgenommenem Hörer
Softkey Bedienung Softkey Bedienung bei abgenommenem Hörer < interner Wählton > Sobald Sie den Hörer abgenommen oder die Taste „Speaker / Lautsprecher“ gedrückt haben, erscheinen folgende Softkeys: Drücken Sie “Mehr” zum 12:38 Fr 14 Okt 12:39 Fr 14 Okt Umschalten TelB DSG Pickup Mehr VM:00 AufSch E.Wdh Mehr... - Seite 20 Softkey Bedienung Softkey Bedienung während Sie intern telefonieren < Gesprächszustand > Während Sie mit einen internen Teilnehmer sprechen, erscheint folgender Softkey: Softkey Leistungs- 10:48 Sa 15 Okt Nächste Schritte merkmal Kurztext Gespräch > Konfer Konfer Konferenz Rufen Sie weitere Teilnehmer (intern oder extern) an.
-
Seite 21: Cursor Tastenfeld (Navigation) Bedienung
Cursor Tastenfeld (Navigation) Bedienung Menüstruktur Die folgende Übersicht zeigt die Menüstruktur der Bedienung über das Cursor Tastenfeld. Sie können nach Drücken der „Enter“ Taste (runder Knopf in der Mitte), jeden Menüpunkt über die Navigationstasten (Oben/Unten/Rechts/Links) erreichen oder direkt über Eingabe der dreistelligen Menücodes. ▲... - Seite 22 Cursor Tastenfeld (Navigation) Bedienung Menüstruktur (Fortsetzung) 400:Benutzer Funktionen * = Nur wenn optionale InMAil im System vorhanden ist. 410: Ruf an Voicemail* Rufaufbau zur eigenen Mailbox und Anzeige der Inhalte und Optionen. (Bedienung danach wie unter Softkey: VM) Nach der Auswahl des 420: Rufumleitung 421: Alle Anrufe sofort Umleitungsmodus gibt es...
- Seite 23 Cursor Tastenfeld (Navigation) Bedienung Menüstruktur (Fortsetzung) 500:Telefoneinstellungen 510: Nicht genutzt (Reserve) 520: Display 521: Kontrast Mit ◄ / ►oder ▲ / ▼den gewünschte Wert der jeweiligen Option einstellen. 522: Minimale Helligkeit Einstellung mit der „Enter- Taste“ bestätigen. 523: Maximale Helligkeit Über den Ziffernblock den 524: Displaylichtschwellwert gewünschten Wert zwei-...
- Seite 24 Cursor Tastenfeld (Navigation) Bedienung Menüstruktur (Fortsetzung) Mit ◄ (Aus) oder ►(Ein) den Tastenquittungston ein- oder 540: Tastenquittungston ausschalten. Einstellung mit der „Enter- Taste“ bestätigen. Mit ◄ / ►oder ▲ / ▼die 550: Headset 551: Headset Ruflautstärke gewünschte Laustärke einstellen. Wert mit der „Enter- Taste“...
- Seite 25 Cursor Tastenfeld (Navigation) Bedienung Menüstruktur (Fortsetzung) 600:Systemeinstellungen Über den Ziffernblock die 610: Uhrzeit im System 611: HH:MM:SS Werte für Stunde, Minute und Sekunde eingeben. Werte mit der „Enter- Taste“ bestätigen. Uhrzeit mit der „Enter- 612: Speichern Taste“ abspeichern. Vorher angezeigte Uhrzeit 613: Löschen bleibt gespeichert.
- Seite 26 Cursor Tastenfeld (Navigation) Bedienung Menüstruktur (Fortsetzung) Mit ▲/▼entweder 641 – 64x: Nachricht 1 - 10 640: Anrufbeantworter * „Hören“ oder bzw. Nachricht 1-20 (bei * nur in Systemen ohne „Löschen“ auswählen Speichererweiterung) InMail vorhanden. und mit der „Enter-Taste“ bestätigen. Mit ▲/▼durch die Liste der Nachrichten blättern und Sie können nur auf...
- Seite 27 Basis-Anrufbeantworter (VRS ohne In-Mail Option) Für die Einrichtung des Basis-Anrufbeantworters ist zusätzliche System-Programmierung erforderlich. Fragen Sie ihren NEC Fachhändler nach den Details. Aufnehmen / Hören / Löschen der Ansagen (001 – 004) des Anrufbeantworters Ansage Nummer Aufnehmen Aufnahme Ende (001 –...
-
Seite 28: Hören / Löschen Der Hinterlassenen Nachrichten Auf Dem Basis Anrufbeantworter
Basis-Anrufbeantworter (VRS ohne In-Mail Option) Hören / Löschen der hinterlassenen Nachrichten auf dem Basis Anrufbeantworter Komfortabel über Display und Navigationstasten (nur an Abfrageplätzen) Es liegen X Nachrichten vor! Nach Eingang der letzten Nachricht wurde das Das Displaylicht ist an und das Telefon wurde Telefon schon benutzt. -
Seite 29: Einloggen In Die Voicemail
Optional: In-Mail (Voicemail) Für die Leistungsmerkmale der intergierten In-Mail (Voicemail) ist zusätzliche Hardware und Programmierung erforderlich. Fragen Sie ihren NEC Fachhändler nach den Details. Einloggen in die Voicemail Speaker / Gruppen-/Pilotrufnummer Ihre Mailbox Ihr Passwort / Sicherheitscode Lautsprecher Nummer... -
Seite 30: Rufumleitung Zur Voicemail
Optional: In-Mail (Voicemail) Rufumleitung zur Voicemail Komfortabel über die Mailbox - Funktionstaste (VMI Voicemail) Drücken Sie die “Umleitung zu Mailbox (VMI Voicemail)” Hörer liegt Funktionstaste Umleitung Funktionstaste mehrmals, bis der gewünschte Status im zu Mailbox / VMI Display erscheint. (Alle Rufe-> Verzögert -> Besetzt -> Verzögert + Besetzt ->... -
Seite 31: Mailbox Begrüßungsansagen
Optional: In-Mail (Voicemail) Mailbox Begrüßungsansagen Begrüßungsansagen Ansage Aufnahme Zurück in das aufnehmen / aktivieren (1-3) Aufnehmen Ende Hauptmenü Einloggen Aufnehmen Hören in die Ende Hören Voicemail Hören Löschen Die zuletzt ausgewählte Begrüßungsansage ist jeweils aktiv. Aufnehmen vorzugsweise über den Hörer. ... -
Seite 32: Nachrichten In Der Mailbox Abhören
Optional: In-Mail (Voicemail) Nachrichten in der Mailbox abhören Komfortabel über die Mailbox - Funktionstaste (VMI Voicemail) Hörer liegt Passwort / Sicherheitscode Funktionstaste Zugriff Hören auf Mailbox / VMI (falls aktiviert) (SC851+77 + Nummer) Hören Komfortabel über die Sofkeys Passwort / Sicherheitscode 9 :51 Mi 19 Okt Hörer liegt (falls aktiviert) - Seite 33 Memo...
- Seite 34 Systemtelefon Bedienungsanleitung Issue 2.5 November 2012 NEC Corporation...
