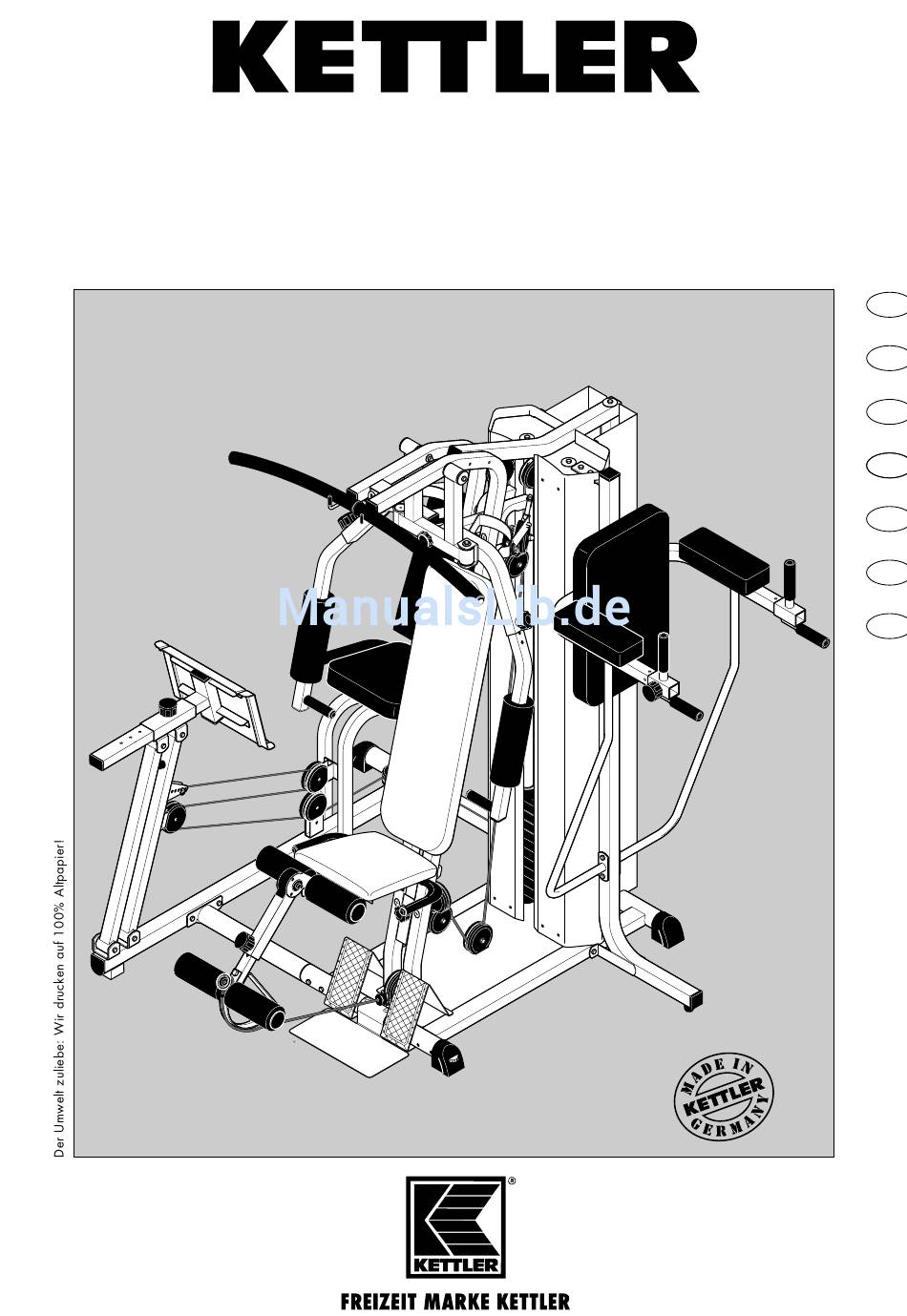

Montageanleitung Powercenter „ULTRA"
Art.-Nr. 7711-400
D
GB
F
NL
E
I
PL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kettler ULTRA

Inhaltszusammenfassung für Kettler ULTRA

  • Seite 1 Montageanleitung Powercenter „ULTRA“ Art.-Nr. 7711-400...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Wichtige Hinweise ......3 Montageanleitung ......18 Checkliste (Packungsinhalt) .

  • Seite 3: Wichtige Hinweise

    Gerätes beeinträchtigen. Tauschen Sie deshalb be- Gefährdung der Person bedeuten. Weitergehende Eingriffe sind schädigte oder verschlissene Bauteile sofort aus und entziehen nur vom KETTLER–Service oder von KETTLER geschultem Fach- Sie das Gerät bis zur Instandsetzung der Benutzung. Verwen- personal zulässig.

  • Seite 4: For Your Safety

    Extensive repairs must only be carried out out of use until this has been done. Use only original KETTLER by KETTLER service staff or qualified personnel trained by KET- spare parts.

  • Seite 5: Instructions For Assembly

    KETTLER GB Ltd. · Kettler House, Merse Road · North Moons Example order: Art. no. 7710-400 / spare-part no. 10100016 / Moat · Redditch, Worcestershire B98 9HL 2 pieces / inspection no..

  • Seite 6: Consignes De Montage

    KETTLER Benelux B.V. · Indumastraat 18 · NL–5753 RJ Deurne par le cachet apposè au dos des instructions de montage. KETTLER Benelux B.V.

  • Seite 7: Voor Uw Veiligheid

    Grotere ingrepen mo- Beschadigde delen kunnen uw veiligheid in gevaar brengen en gen alleen door KETTLER–service of door KETTLER geschoold een negatieve invloed hebben op de levensduur van het appa- vakpersoneel uitgevoerd worden.

  • Seite 8: Indicaciones Importantes

    Cualquier modificación en el aparato sólo de- dad y reducir la duración del aparato. Por este motivo, cualquier berá ser realizada por el servicio técnico de KETTLER o por per- pieza defectuosa o desgastada debe ser inmediatamente reem- sonal debidamente instruido por KETTLER.

  • Seite 9: Manejo Del Aparato

    Ejemplo: Nº del artículo: 7710-400 / Nº de la pieza de recam- KETTAL S. A. · Aragon 316 · E-08009 Barcelona bio: 12802003 / 1 pieza / Nº de control: ... http://www.kettler.net Importante: las piezas de recambio que se debe atornillar siem-...

  • Seite 10: Per La Vostra Sicurezza

    KETTLER o dal personale appositamente addestra- finché non sono stati completati i necessari lavori di riparazione. to e specializzato della stessa.

  • Seite 11: Parti Di Ricambio

    Uszkodzone lub zużyte części grożenie dla osób. Dalej idących zmian dokonywać może tylko należy zatem natychmiast wymienić, a przyrząd aż do napra- i wyłącznie serwis firmy KETTLER lub wyspecjalizowany perso- wy wycofać z użytku. Stosować wyłącznie oryginalne części nel przeszkolony przez firmę KETTLER.

  • Seite 12: Rysunek I Lista Części Zamiennych

    Przykład zamówienia: nr artykułu 7710-400 / nr części zamien- KETTLER Polska · ul. Kossaka 110 · PL–64-92 Pila nej 67000170 / 2 sztuki / nr kontrolny ..Uwaga: Przykręcane części zamienne zasadniczo rozlicza i dost- http://www.kettler.net...

  • Seite 14: Checkliste (Packungsinhalt)

    Checkliste (Packungsinhalt) Checklist (contents of packaging) Lista de control (contenido del paquete) Liste de vérification (contenu de l’emballage) Lista di controllo (contenuto del pacco) Checklijst (verpakkingsinhoud) Lista kontrolna (zawartość opakowania) 5 kg 10 kg Beinpresse 340 cm 330 cm 305 cm...
  • Seite 15 Checkliste (Packungsinhalt) Checklist (contents of packaging) Lista de control (contenido del paquete) Liste de vérification (contenu de l’emballage) Lista di controllo (contenuto del pacco) Checklijst (verpakkingsinhoud) Lista kontrolna (zawartość opakowania) M 8 x 65 M 8 x 70 M 8 x 75 3,9 x 13 M 8 x 80 3,9 x 13...

  • Seite 16: Ayuda Para La Medición Del Material De Atornilladura

    Messhilfe für Verschraubungsmaterial Measuring help for screw connections Ayuda para la medición de los tornillos Gabarit pour système de serrage Misure per i materiali di avvitamento Meethulp voor schroefmateriaal Wzornik do połączeń śrubowych Technische Merkmale Notwendige Raumhöhe für Montage beachten! Take height required for assembly into account.

  • Seite 17: Oznaczenie Części

    Technische Merkmale Technical features Características técnicas 1 Rope Hoist Tower 1 Torre de tracción de cable 2 Butterfly and Bench Press Station 2 Estación Butterfly y banco de pesas 3 Leg Curler 3 Banco Curler para las piernas 4 Rowing Station 4 Estación de remo 5 Leg Press 5 Prensa para las piernas...

  • Seite 18: Montageanleitung

    ø21 M8 M8x75 ø12 M6 M6x16 3,9x13...
  • Seite 19 M8x55 ø16 M8 M8x45 ø16 M8...
  • Seite 20 ø16 ø16 M8 M8x25 M8x30 ø45 M8x80 ø25 ø16...
  • Seite 22 M8x140 M8x30 ø45 ø25 M8x65 ø21 M8 ø45 M8x75...
  • Seite 23 M8x120 ø45 ø25 M8x90 ø25...
  • Seite 24 M5x20 ø16 M8x50 E, G M5x55...
  • Seite 25 340 cm ø12 M6x16...
  • Seite 26 305 cm ø25 ø5x30 I – M M6x16 ø12...
  • Seite 27 330 cm ø25 ø12 M8x75 ø25 ø16 M6x16...
  • Seite 28 M8x20 ø25 M8x20 ø21 M6x50 ø12 M8x75 ø21 M5x20 M5x75 M5x20...
  • Seite 29 M8x20 ø21 M8x75 ø25 ø16 M8x90 ø16 ø16...
  • Seite 30 ø16x6 ø16 M8x40...
  • Seite 32 3,9x13 ø12 M6x16...
  • Seite 33 3,9x13...
  • Seite 34 M8x70 ø16 ø16...
  • Seite 35 M8x70 ø16 ø16 M8x55...
  • Seite 36 M5x65 ø15x10 M5x55...
  • Seite 37 M8x20 ø16 M8x20 ø16...

  • Seite 38: Handhabungshinweis

    Handhabungshinweise Handling Instrucciones de manejo Indication relative à la manipulation Avvertenze per il maneggio Bedieningsinstruktie Wskazówki obsługowe...

  • Seite 39: Ersatzteilzeichnung Und -Liste

    Ersatzteilzeichnung und –liste Spare parts drawing and list Designación y lista de las piezas de recambio Dessin et liste des pièces de rechange Disegno ed elenco dei pezzi di ricambio Reserveonderdeeltekening en –lijst Rysunek i lista części zamiennych 340 cm 330 cm 240 cm 75 76...

  • Seite 40: Ersatzteilliste

    Ersatzteilliste Teil Bezeichnung Stück Ersatzteil-Nr. 7711-400 (silber) Bodenrahmen 94314440 Fußkappe für ø60mm (kpl. mit Einsteckteil und Bef.-Mat.) 70127560 Seilrolle 98585018 Deckscheibe (große Aussparung) 70132030 Zugrohr (kpl. mit Stopfen für ø25mm und Griffschläuchen) 94310754 Griffschlauch 130mm 10118011 Stopfen für ø25mm 10100030 Trittplatte 94313223 Führungsrohr...
  • Seite 41 Teil Bezeichnung Stück Ersatzteil-Nr. 7711-400 (silber) Beincurlerabdeckung 70132265 Abdeckkappe 70130860 Seil 3300mm mit Öse 43047356 Seil 3050mm mit Öse 43047488 Seil 3400mm 43047358 Karabinerhaken 42902001 Anschlag für Seileinzug 70132245 Vierkantpuffer für Hantelbank 10122005 Schraubenbeutel 94380391 Excenter 94313694 Beinschlaufe 67000012 Griff mit Seilöse 94311962-20 Trittblech 94313697...
  • Seite 42 Ersatzteilzeichnung und –liste Spare parts drawing and list Designación y lista de las piezas de recambio Dessin et liste des pièces de rechange Disegno ed elenco dei pezzi di ricambio Reserveonderdeeltekening en –lijst Rysunek i lista części zamiennych 124 118 97 96...
  • Seite 44 Bei Reklamationen bitte diese Kontrollnummer angeben. In case of complaint, please state this control number. En cas de réclamation, priére de mentionner ce numéro de contrôle. Bij reclamaties dit controlenummer vermelden. En caso de reclamación indique este número de control. In caso di reclami, siete pregati di indicare il seguente numero di controllo.
