10. Schließen Sie die Gleichstromkabel wieder an.
11. Setzen Sie das CD/DVD-Laufwerk wieder ein.
12. Schließen Sie das Netzkabel an die Steckdose an.
13. Bringen Sie die Computerabdeckung wieder

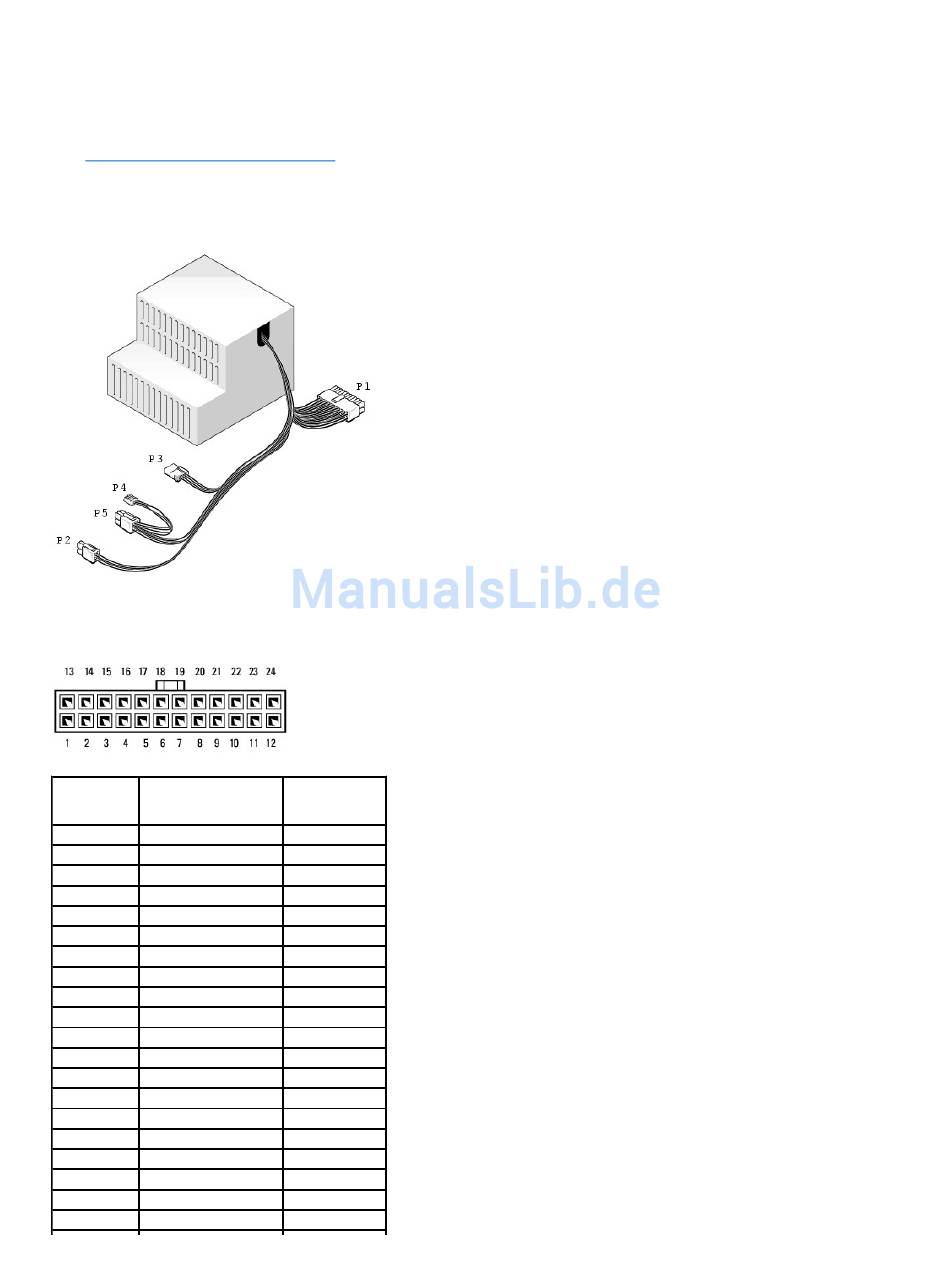

Gleichstromanschlüsse
Gleichstromanschluss P1
Pin-Nummer Signalname
1 +3,3 V Gleichspannung
2 +3,3 V Gleichspannung
3 GND
4 +5 V Gleichspannung
5 GND
6 +5 V Gleichspannung
7 GND
8 PS_PWROK*
9 P5AUX
10 +12 V Gleichspannung
11 +12 V Gleichspannung
12 +3,3 V Gleichspannung
13 +3,3 V Gleichspannung
14 -12 V Gleichspannung
15 GND
16 PWR_PS_ON*
17 GND
18 GND
19 GND
20 NC
an.
18-AWG-Draht
Orange
Orange
Schwarz
Rot
Schwarz
Rot
Schwarz
Grau
Violett
Weiß
Weiß
Orange
Orange
Blau
Schwarz
Grün
Schwarz
Schwarz
Schwarz
N/C
