Der Dell-Computer Precision™ 670 Dell Precision Workstations 470 und 670 Benutzerhandbuch

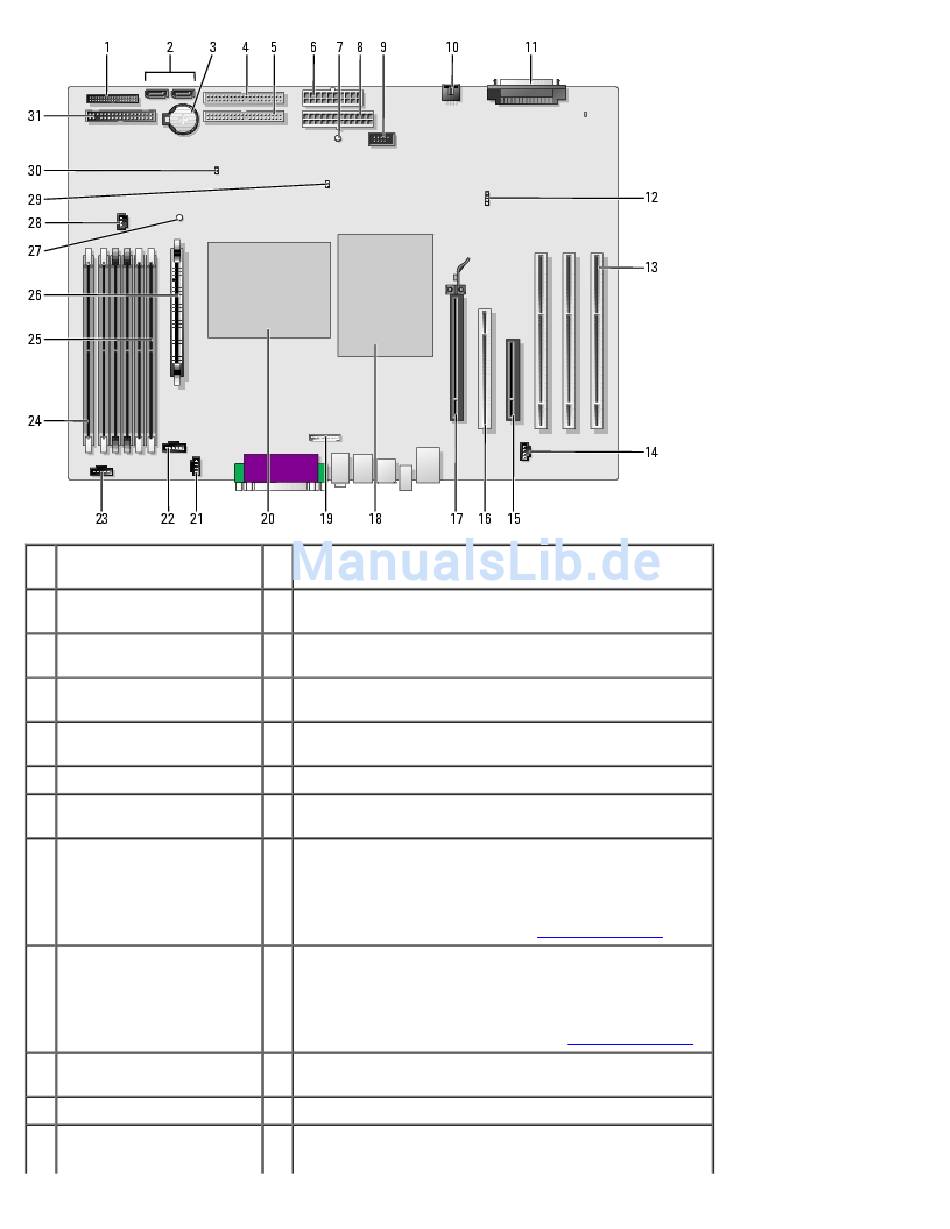

1 Frontblendenanschluss
(PANEL)
2 SATA-Anschlüsse (2)
(SATA_0 und SATA_1)
3 Batteriehalterung
(BATTERY)
4 CD/DVD-Laufwerk-
Anschluss (IDE1)
5 CD-/DVD-Laufwerk-
Anschluss (IDE2)
6 Netzanschluss (POWER_2)
7 Standby-Stromanzeige
(AUX_PWR)
8 Netzanschluss (POWER_1)
9 IEEE 1394a-Anschluss
(FP1394a)
10 Anschluss des
Kartenlüfters (FAN_CCAG)
11 SCSI-Anschluss (SCSI)
12 Aktivitätsleuchtenanschluss
der Zusatzfestplatte
file:///T|/htdocs/systems/ws670/GE/ug_ge/abtmetro.htm[3/20/2013 9:34:43 AM]
17 PCI-Express-x16-Anschluss
18 Prozessor (CPU_0)
19 Audiokabelanschluss der Computervorderseite
(FRONTAUDIO)
20 Prozessor (CPU_1)
21 Audiokabelanschluss des CD-Laufwerks (CD_IN)
22 Anschluss des Mikroprozessorlüfters (FAN_P0)
23 Anschluss des Mikroprozessorlüfters (FAN_P1)
24 Speichermodulanschluss (DIMM_1)
Die Anschlüsse haben die Bezeichnungen DIMM_1 bis
DIMM_6, wobei sich der Anschluss DIMM_1 am Rand der
Platine befindet. Anweisungen zum Installieren von
Arbeitsspeicher finden Sie unter „Speicherübersicht".
25 Speichermodulanschluss (DIMM_6)
Die Anschlüsse haben die Bezeichnungen DIMM_1 bis
DIMM_6, wobei sich der Anschluss DIMM_6 am nächsten
beim Prozessor befindet. Anweisungen zum Installieren
von Arbeitsspeicher finden Sie unter „Speicherübersicht".
26 Spannungsreglermodul
27 Anzeige für suspend-to-RAM (STR_LED)
28 Speicherlüfteranschluss (FAN_MEM)
