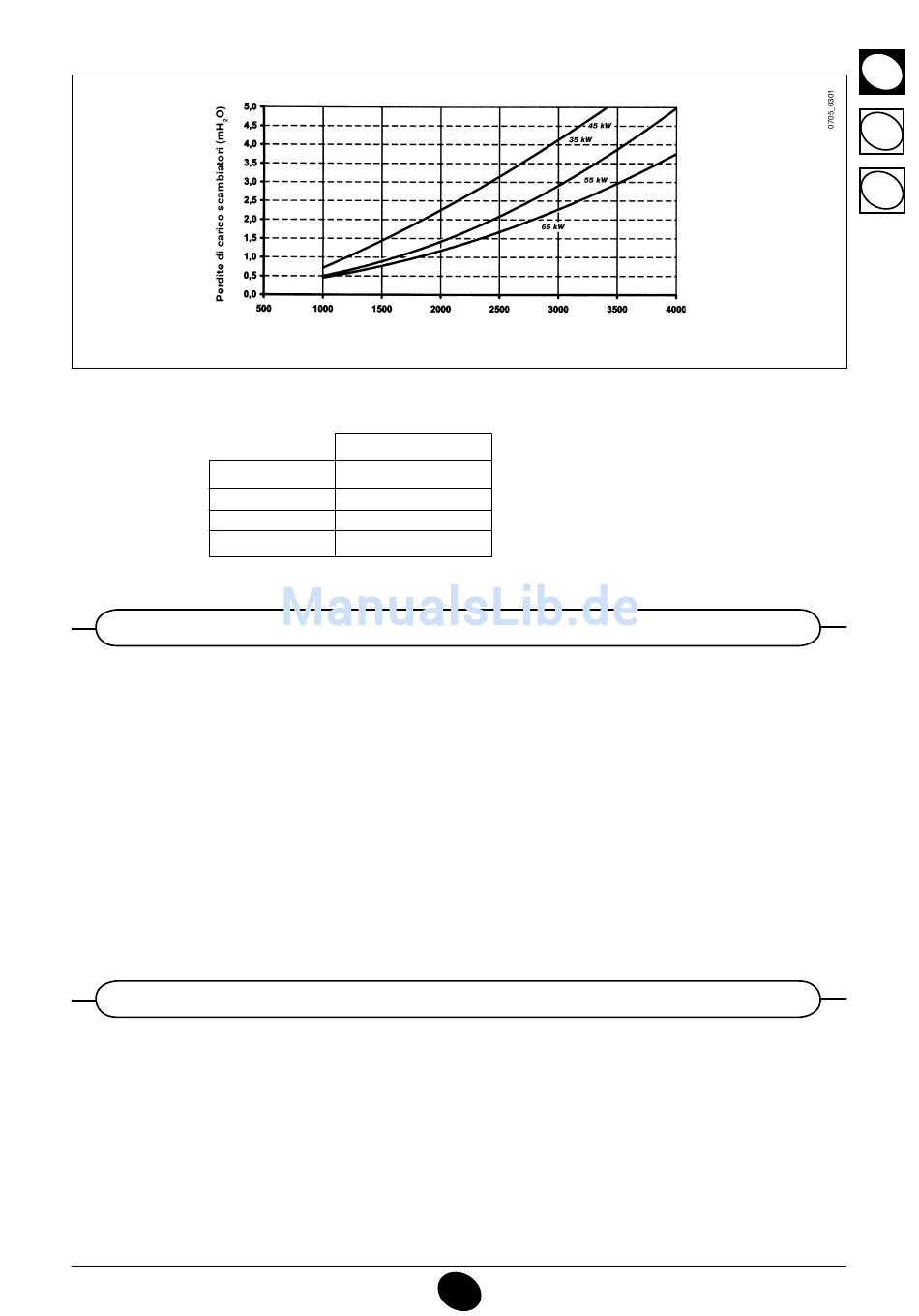

- Perdite di carico scambiatori
Grafico 1
La portata minima dell'acqua di caldaia, con pressione d'impianto di almeno 1-1,5 bar, deve essere la seguente:
lUna Ht 1.30
lUna Ht 1.40
lUna Ht 1.0
lUna Ht 1.0
13.2 descrizione dei collegamenti elettrici alla morsettiera m2 di caldaia
Ruotare verso il basso la scatola comandi ed accedere alla morsettiera M2 destinata ai collegamenti elettrici togliendo il
coperchio di protezione (vedere figura 9).
Morsetti 1-: collegamento del regolatore climatico SIEMENS modello QAA73 fornito come accessorio. Non è necessario
rispettare la polarità dei collegamenti.
Il ponticello presente sui morsetti 3-4 "TA" deve essere tolto.
Leggere le istruzioni che accompagnano questo accessorio per la corretta installazione e programmazione.
Morsetti 3-4: "TA" collegamento termostato ambiente. Non devono essere utilizzati termostati con resistenza anticipatrice.
Verificare che non ci sia tensione ai capi dei due fili di collegamento del termostato.
Morsetti -: "TP" collegamento termostato per impianti a pavimento (reperibile in commercio). Verificare che non ci sia
tensione ai capi dei due fili di collegamento del termostato.
Morsetti -: collegamento sonda esterna SIEMENS modello QAC34 fornita come accessorio. Leggere le istruzioni che
accompagnano questo accessorio per la corretta installazione.
Morsetti 9-10: collegamento sonda di precedenza sanitario fornita come accessorio per il collegamento delle caldaie ad
un bollitore esterno.
13.3 collegamento del regolatore climatico qaa73
Il regolatore climatico SIEMENS modello Qaa3 (accessorio a richiesta) deve essere collegato ai morsetti 1-2 della mor-
settiera M di figura 9.
Il ponte presente sui morsetti 3-4, previsto per il collegamento di un termostato ambiente, deve essere tolto.
Le regolazioni della temperatura dell'acqua sanitaria e del programma orario sanitario devono essere effettuate mediante
questo dispositivo.
Il programma orario del circuito di riscaldamento deve essere impostato sul QAA73 in caso di unica zona o relativamente
alla zona controllata dal QAA73 stesso.
Il programma orario del circuito di riscaldamento delle altre zone può essere impostato direttamente sul pannello comandi
della caldaia.
Vedere le istruzioni fornite con il regolatore climatico QAA73 per la modalità di programmazione dei parametri destinati
all'utente.
94.493.3
Portata aCQUa (l/h)
l/h
1000
1000
1000
100
1
