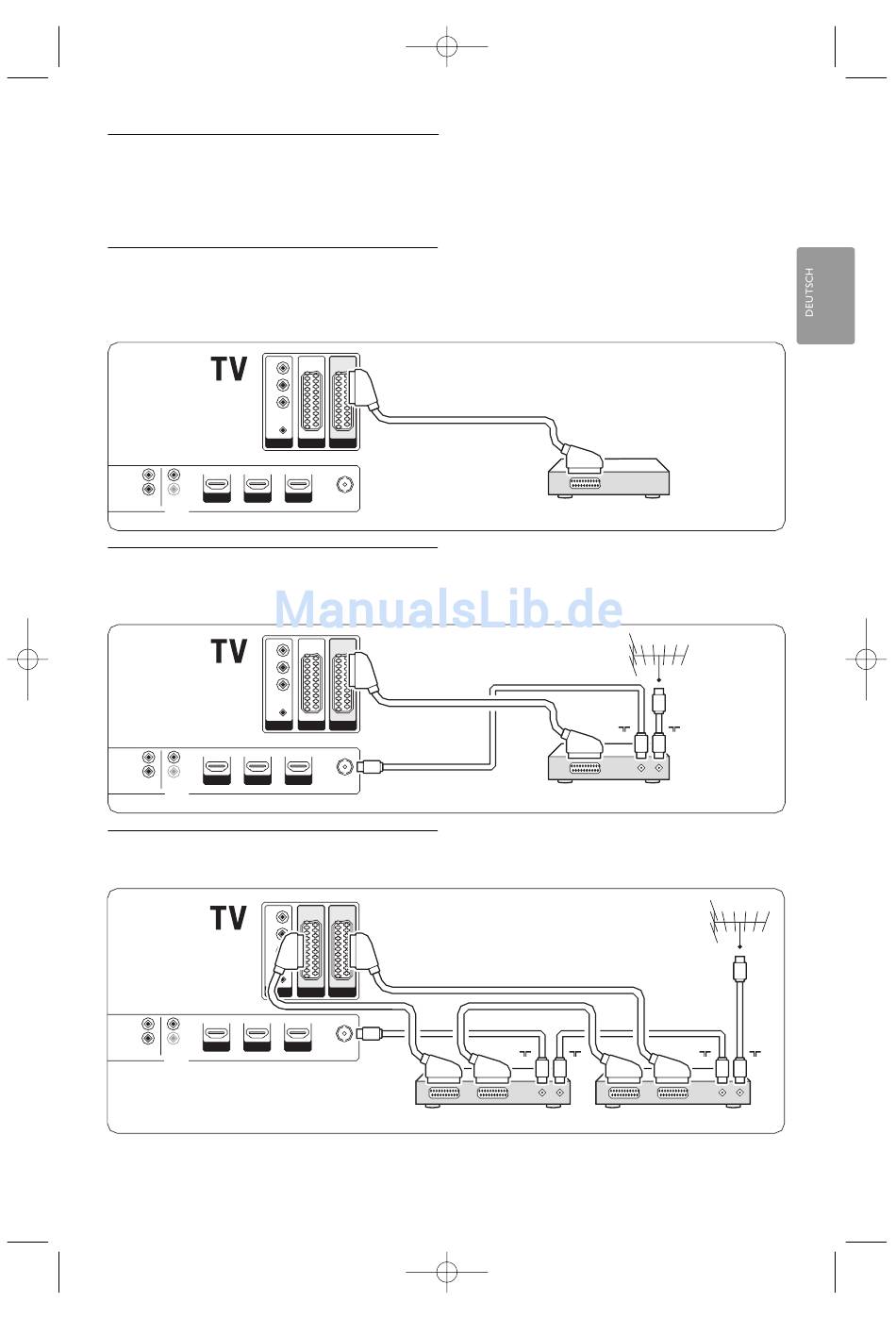

Anschließen von Geräten
Die in diesem Abschnitt gezeigten Verbindungen
sind Empfehlungen für die häufigsten Fälle.
Es können auch andere Lösungen möglich sein.
7.3.1
DVD-Player
Verwenden Sie ein Scart-Kabel, um das Gerät mit
dem Eingang
EXT1
Fernsehgeräts zu verbinden.
L
OUT
R
IN
HDMI 1
AUDIO OUT
DIGITAL
AUDIO
7.3.3
DVD-Recorder oder Digital Receiver
Verwenden Sie ein Scart-Kabel und 2
Antennenkabel.
L
OUT
R
IN
HDMI 1
AUDIO OUT
DIGITAL
AUDIO
7.3.3
DVD-Recorder und Digital Receiver
Verwenden Sie 3 Scart-Kabel und 3 Antennenkabel.
L
OUT
R
IN
HDMI 1
AUDIO OUT
DIGITAL
AUDIO
Anschlüsse
08:19
Pagina 35
an der Rückseite des
Y
Pb
Pr
AUDIO
L/ R
EXT 3
EXT 2
EXT 1
HDMI 2
HDMI 3
ANTENNA
Y
Pb
Pr
AUDIO
L/ R
EXT 3
EXT 2
EXT 1
HDMI 2
HDMI 3
ANTENNA
Y
Pb
Pr
AUDIO
L/ R
EXT 3
EXT 2
EXT 1
HDMI 2
HDMI 3
ANTENNA
DVD Player
DVD Recorder / Digital receiver
OUT
IN
DVD Recorder
OUT
IN
OUT
IN
Receiver / Cable box
35
