2.1
Bevor Sie beginnen
Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem
Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.
•
Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine
Komponente anfassen.
•
Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette,
oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand
wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische
Elektrizität beschädigt werden.
•
Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht
berühren.
•
Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-
Unterlage oder in die Originalverpackung der Komponente.
•
Vor dem Installieren oder Ausbau einer Komponente muss die ATX-
Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose
gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte
und/oder Komponenten stark beschädigt werden.
Onboard-LEDs
Das Motherboard verfügt über LEDs, welche den Status von CPU, Arbeitsspeicher,
Northbridge, Southbridge und FSB-Frequenz anzeigen. Sie können die Spannung
der einzelnen Komponenten im BIOS einstellen. Zusätzlich sind noch eine LED für
Festplattenaktivität und ein integrierter Schalter für den Netzstromstatus vorhanden.
Informationen zur Einstellung der Spannung fi nden Sie im Abschnitt "4.4 Extreme
Tweaker-Menü".
1.
CPU LED

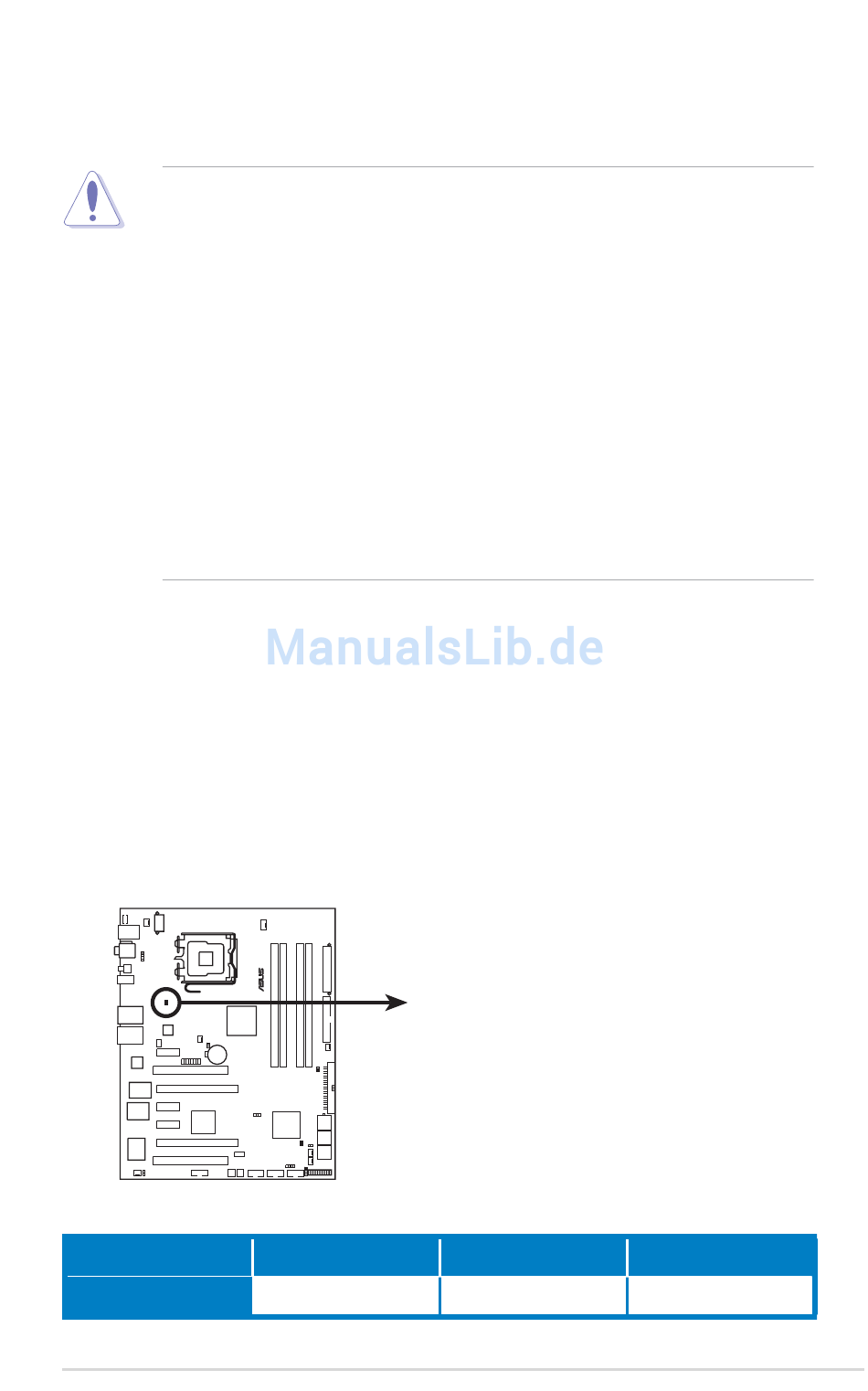

Die Position der CPU-LED wird in der folgenden Abbildung gezeigt. Die LED-
Defi nitionen entnehmen Sie bitte der nachstehenden Tabelle.
BLITZ FORMULA
BLITZ FORMULA CPU-LED
CPU-Spannung
ROG Blitz Formula
CPU_CRAZY
CPU_HIGH
CPU_NORMAL
Normal (grün)
1.10000~1.50000
Hoch (gelb)
1.51250~1.69375
Kritisch (rot)
1.70000~1.90000
2-1
