Inhaltszusammenfassung für Asus PRIME B250M-C/CSM

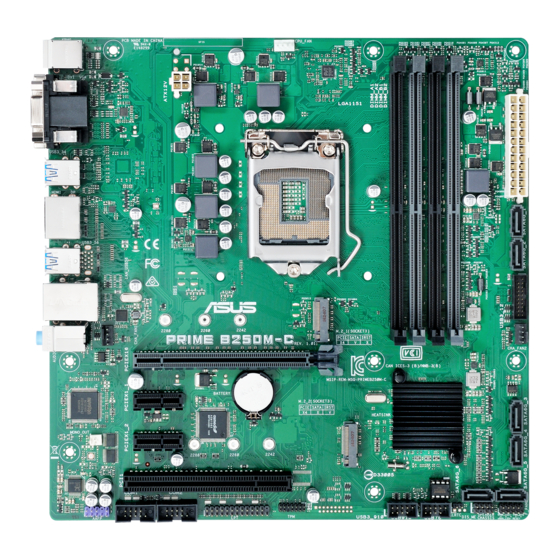

- Seite 1 PRIME B250M-C PRIME B250M-C/CSM...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi PRIME B250M-C Spezifikationsübersicht ..........vi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-8 Systemspeicher ..................1-9 Kapitel 2: BIOS-Infos BIOS-Setup-Programm ................2-1 BIOS Menü ....................2-2 Exit-Menü... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Information
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
Unterstützt Intel Extreme Memory Profile (XMP) * Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Details finden Sie auf der Speicher QVL. ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). Grafiken Integrierter Grafikprozessor Multi-VGA-Ausgabe unterstützt: DP/HDMI/DVI-D/D-Sub Anschlüsse... -
Seite 7: Zuverlässige Stabilität
* Die Intel Optane Technologie wird nur bei Verwendung von Intel Prozessoren der 7. Generation unterstützt. Bevor Sie die Intel Optane Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support-Webseite aktualisiert haben. Zuverlässige Stabilität: ASUS 5X PROTECTION III: - SafeSlot Core - Durch stabile Verlötung verstärkter PCIe... - Seite 8 PRIME B250M-C Spezifikationsübersicht Interne 1 x Lautsprecheranschluss Anschlüsse / 1 x LPT Anschluss Schalter / Tasten 2 x COM Anschlüsse 1 x TPM Anschluss (14-1-polig) 1 x MONO-Ausgang Header* 1 x Gehäuseeingriffs-Header 1 x Clear CMOS-Header 1 x 24-poliger ATX Stromanschluss 1 x 4-pin ATX 12V Stromanschluss * Sie müssen diesen Header mit einem verstärkten Lautsprecher verwenden.
-
Seite 9: Kapitel 1: Produkteinführung
2280 2260 2242 AUDIO PRIME B250M-C CHA_FAN1 PCIEX16 PCIEX1_1 Super Intel ® B250 1083 PCIEX1_2 MONO_OUT 2280 2260 2242 PCI1 SATA6G_6 SATA6G_5 64Mb BIOS COM1 COM2 AAFP CLRTC F_PANEL USB910 USB78 SPEAKER CHASSIS 10 9 Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS PRIME B250M-C... - Seite 10 Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. ATX Stromanschlüsse (24-Pin EATXPWR, 4-pin ATX12V) Richten Sie die ATX-Stromversorgungsstecker in diesen Anschlüssen richtig aus und drücken sie fest nach unten, bis die Stecker vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support. asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. M.2 Steckplatz 3 M.2(SOCKET3) In diesen Sockeln können Sie ein M.2 (NGFF) SSD-Modul installieren. • Diese Sockel unterstützen M Key und Typ 2242/2260/2280-Speichergeräte. • M.2_2 unterstützt Intel Optane Speicher. Intel LGA1151 CPU Sockel Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel, der entwickelt wurde für 7. / 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU).
- Seite 11 Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. Gehäuseeingriffs-Header (4-1-pol. CHASSIS) Dieser Header ist für einen am Gehäuse befestigten Einbruchserkennungssensor oder einen Schalter. Schließen Sie ein Ende des Gehäuseeinbruchssensors oder Schalterkabels an dem Anschluss an. Der Gehäuseeinbruchssensor oder Schalter sendet ein High-Level-Signal zum Anschluss, wenn eine Gehäusekomponente entfernt oder ersetzt wird. Das Signal wird dann als Gehäuseeinbruch-Ereignis interpretiert. Standardmäßig sind die "Chassis Signal" und "Ground"-Anschlüsse mit einer Kappe geschützt. Entfernen Sie diese nur, wenn Sie die Gehäuseeingriffsfunktion verwenden wollen. RTC-RAM-Löschen (2-polig CLRTC) CLRTC Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen wie Datum, Zeit und Systemkennwörter. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. PIN 1 Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS PRIME B250M-C...
- Seite 12 USB 2.0 Anschlüsse (10-1-pol. USB78, USB910) Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. LPT Anschluss (26-1 pol. LPT) Der LPT (Line Printing Terminal)-Anschluss unterstützt Geräte wie einen Drucker. LPT standardisiert als IEEE 1284, die die parallele Schnittstelle auf IBM PC- kompatiblen Computern ist. Serial Port Connector (10-1 Pin COM) Verbinden Sie das Kabel des seriellen Anschlussmoduls mit diesen Anschlüssen, installieren Sie dann das Modul in einer Steckplatzöffnung auf der Rückseite des Systemgehäuses. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-...
-
Seite 13: Irq-Zuweisungen Für Dieses Motherboard
– – – PCIEx16 geteilt – – – PCIEx1_1 – – geteilt – PCIEx2_2 – – – geteilt PCI1 – geteilt – – M.2_1 geteilt – – – M.2_2 geteilt – – – Bei Verwendung von PCI-Karten in gemeinsam genutzten Slots, stellen Sie sicher, dass die Treiber die Option "IRQ gemeinsam verwenden" unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI- Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS PRIME B250M-C... -
Seite 14: Beschreibung
Rücktafelanschlüsse PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA- Monitor oder andere VGA-kompatible Geräte. DisplayPort. Dieser Anschluss ist für DisplayPort-kompatible Geräte. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Lan-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10Mb/s Verbindung Orange Vebunden ORANGE 100Mb/s Verbindung Orange (Blinkend) Datenaktivität GRÜN 1Gbps Verbindung Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. - Seite 15 (Frontseite) Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7-Kanal Audio-Ausgang zu unterstützen. USB 2.0-Anschlüsse. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. USB 3.0-Ports. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.0 Geräte. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund des Designs der Intel 200 Chipsatz-Serie, werden alle, an den USB-2.0- und USB 3.0-Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. 10. HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface (HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten. 11. DVI-D Anschluss. Dieser Anschluss ist für alle DVI-D-kompatible Geräte. DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. PS/2-Tastaturanschluss (lila). Dieser Anschluss ist für einen seriellen Anschluss (COM). ASUS PRIME B250M-C...
-
Seite 16: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Dieses Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 7. / 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. Kapitel 1: Produkteinführung... -
Seite 17: Systemspeicher
DIMM_B2 Kanal B DIMM_B1 & DIMM_B2 • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,35 V empfohlen, um den Prozessor zu schützen. • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: Verwenden Sie maximal 3GB Speicher, wenn Sie ein 32-Bit Windows Betriebssystem haben. I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. Besuchen Sie die ASUS-Webseite unter www.asus.com für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Installieren eines DIMMs Entfernen eines DIMMs ASUS PRIME B250M-C... -
Seite 18: Kapitel 2: Bios-Infos
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. -
Seite 19: Bios Menü
BIOS Menü Allgemeine Hilfe Menüleiste Aptio Setup Utility - Copyright (C) 2016 American Megatrends, Inc. Main (Basis) Ai Tweaker Advanced Monitor Boot Exit BIOS Information Wählen Sie die Standard- BIOS Version 0212 x64 Systemsprache Build Date 10/16/2016 ME Firmware Version 11.6.0.1126 PCH Stepping Processor Information... -
Seite 20: Exit-Menü
Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Laufwerken starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. ASUS PRIME B250M-C... -
Seite 21: Anhang
Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS PRIME B250M-C... -
Seite 22: Ic: Kanadische Entsprechenserklärung
IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 23: Asus Recycling/Rücknahmeservices
REICHWEITE Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß... - Seite 24 El texto completo de la zařízení splňuje základní požadavky a další příslušná ustanovení declaración de la UE de conformidad está disponible en: www.asus. souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici com/support na adrese: Svenska ASUSTeK Computer Inc.
-
Seite 25: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv... -
Seite 26: Declaration Of Conformity
DECLARATION OF CONFORMITY Per FCC Part 2 Section 2. 1077(a) Asus Computer International Responsible Party Name: , CA 94539. Address: 800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : PRIME B250M-C...
