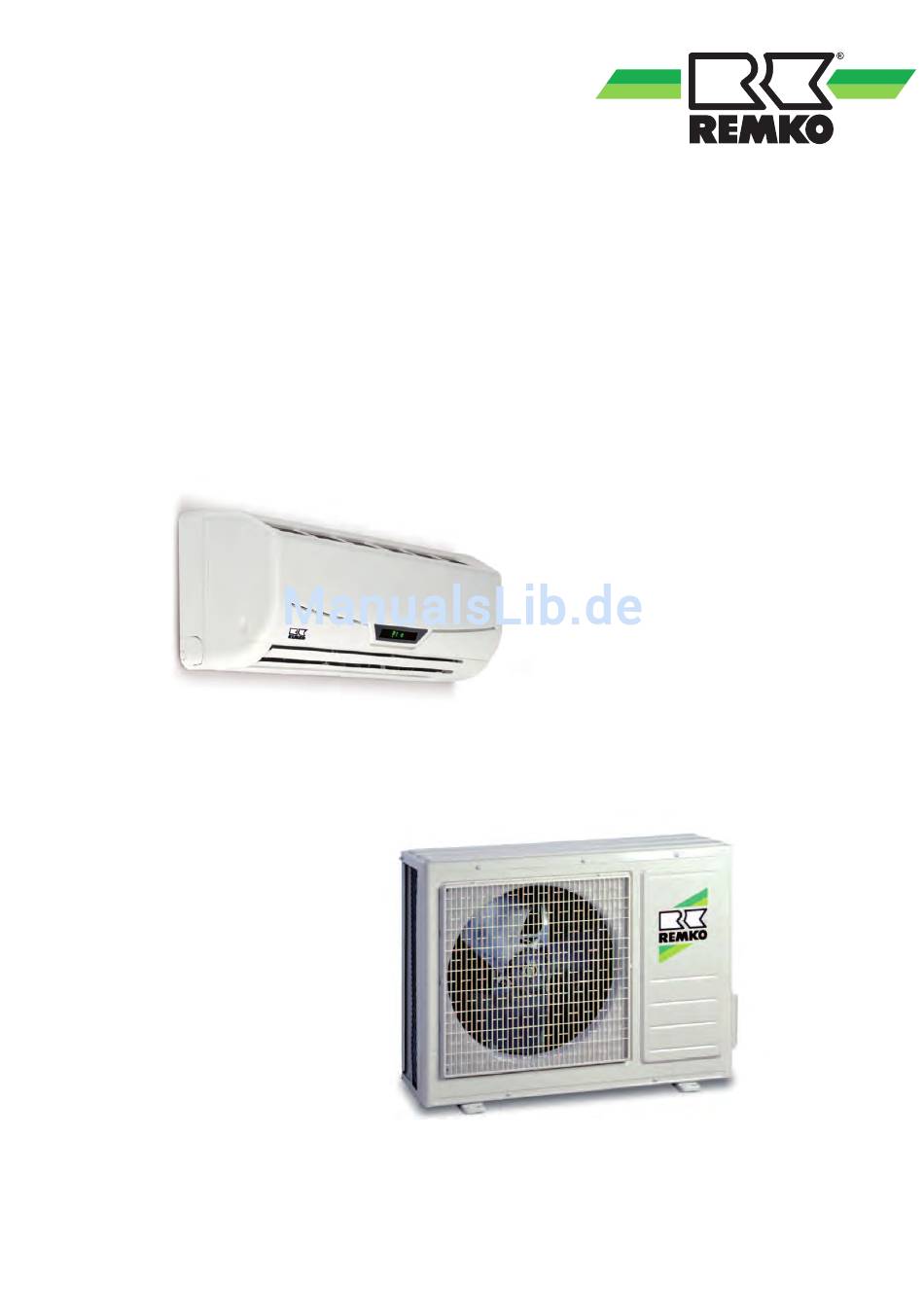

- Seite 1 Montage- und Betriebsanleitung REMKO ML...DC ML 263 DC, ML 353 DC, ML 523 DC Inverter Wand-Raumklimagerät in Split-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0049-2015-01 Version 3, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO ML...DC 11.2 Fehleranalyse Innengerät......................47 Pflege und Wartung..........................54 Außerbetriebnahme..........................56 Gerätedarstellung und Ersatzteillisten..................... 57 14.1 Gerätedarstellung Innengeräte....................57 14.2 Ersatzteilliste Innengeräte......................58 14.3 Gerätedarstellung Außenteile..................... 59 14.4 Ersatzteilliste Außenteile......................60 Index..............................61...
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und WARNUNG! Anwenderhinweise Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine weist auf eine möglicherweise gefährliche Situ- Sicherheitshinweise ation hin, die zum Tod oder zu schweren Ver- letzungen führen kann, wenn sie nicht Lesen Sie vor der ersten Inbetriebnahme des gemieden wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO ML...DC 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten oder Gasen sein. Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt Entsorgung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt Bei der Fertigung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den werden ausschließlich recyclebare Materialien ver- „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
2,55 Max. Stromaufnahme 9,00 10,50 11,50 EDV-Nr. 1633263 1633353 1633523 Zugehöriges Innengerät ML 263 DC IT ML 353 DC IT ML 523 DC IT Ab Seriennummer: 1305... 1307... 1309... Einsatzbereich (Raumvolumen), ca. Einstellbereich Raumtemperatur °C +17 bis +30; +8 mit "FP"-Funktion Arbeitsbereich °C... - Seite 9 Zugehöriges Außenteil ML 263 DC AT ML 353 DC AT ML 523 DC AT V/Ph/ Spannungsversorgung 230 / 1~ / 50 Arbeitsbereich Kühlen °C +5 bis +50 Arbeitsbereich Heizen °C +5 bis +30 Luftvolumenstrom, max. m³/h 1800 1800 2200 Schutzart Schallleistung max.
-
Seite 10: Geräteabmessungen
REMKO ML...DC 2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen Außenteile ML 263 DC AT-523 DC AT (Alle Angaben in mm) Maße (mm) ML 263 DC AT-353 DC AT ML 523 DC AT Innengeräte Abb. 2: Abmessungen Innengeräte ML 263 DC IT-523 DC IT (Alle Angaben in mm) Maße (mm) -
Seite 11: Leistungskurven Heizen Und Kühlen
2.3 Leistungskurven Heizen und Kühlen Heizleistung ML 263 DC 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 3: Leistungskurven Heizen ML 263 DC (Angaben bei Innenraumtemperatur 20 °C) Außentemperatur Heizleistung in kW Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 3,01 2,65 2,52... - Seite 12 REMKO ML...DC Heizleistung ML 353 DC 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 5: Leistungskurven Heizen ML 353 DC (Angaben bei Innenraumtemperatur 20 °C) Außentemperatur Heizleistung in kW Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 3,75 3,30...
- Seite 13 Heizleistung ML 523 DC 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 7: Leistungskurven Heizen ML 523 DC (Angaben bei Innenraumtemperatur 20 °C) Außentemperatur Heizleistung in kW Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 5,79 5,09 4,85 4,61 4,10...
-
Seite 14: Aufbau Und Funktion
REMKO ML...DC Aufbau und Funktion 3.1 Gerätebeschreibung Die Raumklimageräte ML 263 DC-523 DC ver- fügen über ein REMKO ML...AT Außenteil sowie über ein Innengerät ML...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. -
Seite 15: Bedienung
Bedienung Das Innengerät wird komfortabel mit der serienmä- Störungen werden codiert angezeigt (siehe ßigen Infrarot-Fernbedienung bedient. Die ord- Kapitel Störungsbeseitigung und Kunden- nungsgemäße Datenübermittlung wird vom Innen- dienst). gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. - Seite 16 REMKO ML...DC Tasten der Fernbedienung Taste „FAN“ Mit dieser Taste wird die gewünschte Ventilatord- rehzahl eingestellt. 4 Stufen stehen zur Verfügung: Automatik, kleine, mittlere und hohe Ventilator- stufe. Taste „SLEEP/FRESH“ Taste „SLEEP“ Nach Betätigen dieser Taste steigt im Kühlbetrieb die Solltemperatur innerhalb einer Stunde automa- tisch um 1 °C, im Heizbetrieb wird die Solltempe-...
- Seite 17 Taste „FOLLOW ME“ Diese Taste dient zum Stoppen oder Starten der waagerechten Austrittslamellen in der automati- Durch Drücken dieser Taste wird die "Follow Me" schen "Swing"-Funktion. Funktion initiiert. Das Display der Fernbedienung zeigt die tatsächliche Ist-Temperatur der Stelle an an der sich die Fernbedienung gerade befindet. Anzeigen am LCD Die Fernbedienung sendet dieses Signal an die Klimaanlage im Intervall von 3 Minuten solange bis...
-
Seite 18: Tastenfunktionen
REMKO ML...DC Alle dargestellten Symbole in der LCD-Darstel- – Im "Auto"-Modus kann das Klimagerät lung dienen nur der besseren Übersicht. Wäh- logisch zwischen den Modi "Kühlen" , rend des Betriebes erscheinen in dem LCD- "Umluft" und "Heizen" wählen und zwar Fenster nur die für die jeweiligen Funktionen... - Seite 19 Modus "Timer" Durch Drücken der " TIMER ON"-Taste kann die "Auto-on"-Zeit und durch Drücken der Taste – Im "Ventilator"-Modus ist die eingestellte "TIMER OFF" kann die "Auto-Off"-Zeit des Gerätes Temperatur auf der Fernbedienung nicht eingestellt werden. sichtbar und Sie können die Raumtempe- ratur nicht kontrollieren.
- Seite 20 REMKO ML...DC Einstellen der "Auto-off"-Zeit Beispiele für Einstellungen der TIMER-Funktion Drücken Sie die "TIMER OFF"-Taste. Die "TIMER-ON" (Auto-on Modus) Fernbedienung zeigt "TIMER OFF", die letzte Die "TIMER-ON"-Funktion ist nützlich, wenn Sie Einstellung der "Auto-off"-Zeit und das wollen, dass sich das Gerät automatisch ein- Symbol "H"...
-
Seite 21: Sleep-Funktion
"TIMER-ON ð " TIMER-OFF" Stop (Aus ð Start ð Stop) Diese Funktion ist nützlich, wenn Sie wollen, dass sich das Gerät automatisch einschaltet bevor Sie Zeit einstellen 10 Stunden später aufwachen und sich wieder ausschaltet nachdem Sie dann das Haus verlassen haben. Abb. -
Seite 22: Einstellung Der Luftstromrichtung
REMKO ML...DC Abb. 24: Funktion "Sleep" Die "SLEEP"-Funktion ist nur in den Modis "Kühlen", "Heizen" und "Auto" verfügbar. Einstellung der Luftstromrichtung Benutzen Sie die "SWING"- und "DIRECT"-Tasten um die gewünschte Richtung des Luftstroms zu erreichen. Drücken Sie die "DIRECT"-Taste um die horizontale Position der Austrittslamellen zu bestimmen. -
Seite 23: Montageanweisung Für Das Fachpersonal
Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der Verwenden Sie (gilt nur für Deckenkassetten) vier Abhängungen und die dazugehörigen Installation Haken als Aufhängung der Deckenkassette. Bringen Sie das Gerät in der Originalverpa- Verwenden Sie den im Lieferumfang enthal- ckung so nah wie möglich an den Montageort. tenden isolierten Kondensatschlauch als Über- Sie vermeiden so Transportschäden. -
Seite 24: Wahl Des Installationsortes
REMKO ML...DC 5.4 Wahl des Installationsortes Wind Wird das Gerät vorwiegend in windigen Gegenden Innengerät installiert, ist darauf zu achten, dass der austre- Das Innengerät ist für eine waagerechte Wand- tende Warmluftstrom mit der Hauptwindrichtung montage oberhalb von Türen konzipiert. Es ist abgetragen wird. - Seite 25 Aufstellung im Gebäudeinneren Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des Sorgen Sie für eine ausreichende Wärmeab- im Raum aufzustellenden Außenteiles verfügt fuhr, wenn das Außenteil im Keller, auf dem und der eventuelle zusätzliche Druckverluste Dachboden, in Nebenräumen oder Hallen auf- durch Luftkanäle kompensieren kann gestellt wird (Abb.
-
Seite 26: Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti- male Luftverteilung vorzusehen. Abb. 29: Mindestfreiräume Innengerät und Außenteil Außenteil Lufteintritt Innengerät Luftaustritt Innengeräte Außenteile Maße (mm) ML 263 DC IT-523 DC IT ML 263 DC AT-523 DC AT 1500 1700... -
Seite 27: Ölrückführungsmaßnahmen
5.7 Anschlussvarianten des 5.6 Ölrückführungsmaßnahmen Innengerätes Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrück- Die folgenden Anschlussvarianten für die Kälte- führungsmaßnahmen zu treffen. Dies erfolgt in der mittel-, Kondensat- und Steuerleitungen können Regel durch die Herstellung eines Ölhebebogen, genutzt werden. -
Seite 28: Wandhalterung Des Innengerätes
REMKO ML...DC 5.8 Wandhalterung des Innengerätes Abb. 32: Montagepunkte der Wandhalterung ML 263 DC IT-523 DC IT (Frontansicht, alle Maße in mm) Gerätetyp / Maß ML 263 DC IT-353 DC IT ML 523 DC IT Alle Maße in mm. Durchmesser Rohrdurchbruch beträgt jeweils Ø 65 mm Die Wandhalterung der Geräte muss mit geeigneten Schrauben und Dübeln befestigt werden. -
Seite 29: Anschluss Der Kältemittelleitungen
6.2 Anschluss der Kältemittellei- Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von tungen Innengerät und Außenteil. Der bauseitige Anschluss der Kältemittelleitungen Entnehmen Sie die erforderlichen Rohrquer- erfolgt auf der Rückseite der Geräte. schnitte bitte der Tabelle „Technische Daten“. -
Seite 30: Kältemittelleitung 2: Entgrater
REMKO ML...DC Kennzeichnen Sie die Kältemittelleitungen (Einspritz- und Saugleitung) sowie die zugehö- rige elektrische Steuerleitung jedes Innenge- rätes mit einem Buchstaben. Schließen Sie die Leitungen nur an die Anschlüsse an, die zuei- nander gehören. HINWEIS! Achten Sie unbedingt auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die... -
Seite 31: Zusätzliche Hinweise Zum Anschluss Der Kältemittelleitungen
6.4 Dichtigkeitskontrolle Sind alle Verbindungen hergestellt, wird die Mano- meterstation wie folgt an den entsprechenden Schraderventilanschlüssen angeschlossen, sofern vorhanden: rot = kleines Ventil = Hochdruck blau = großes Ventil = Saugdruck Nach erfolgtem Anschluss wird die Dichtigkeitsprü- fung mit getrocknetem Stickstoff durchgeführt. Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. -
Seite 32: Kältemittel Hinzufügen
über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entspre- chend der nachstehenden Tabelle, zu ergänzen: Bis einschl. Ab 5m bis max. Länge ML 263 DC ML 353 DC 0 g/m 30 g/m ML 523 DC VORSICHT! Während des Umgangs mit Kältemittel ist ent-... - Seite 33 Abb. 39: Bemaßung des Streifenfundaments (Draufsicht) Gesicherte Ableitung bei Undichtigkeiten Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie Mit dem REMKO Ölabscheider OA 2.2 werden die bitte der Legende der Abb. 38 unten aufgeführten Forderungen der regionalen Vorschriften und Gesetze erfüllt.
-
Seite 34: Elektrischer Anschluss
REMKO ML...DC Elektrischer Anschluss 8.1 Allgemeine Hinweise 8.2 Anschluss des Innengeräts Bei den Geräten ist eine Spannungsversorgung Wir empfehlen, bauseitig einen Haupt- / Repa- am Außenteil und eine vieradrige Steuerleitung raturschalter in der Nähe des Außenteils zu zum Innengerät zu installieren und entsprechend installieren. -
Seite 35: Anschluss Des Außenteils
Abb. 42: Anschluss des Außenteils 8.4 Elektrisches Anschlussschema Anschluss ML 263 DC-523 DC L(1) 2(N) S L(1) 2(N) S 230V/1~/50 Hz Abb. 43: Elektrisches Anschlussschema Außenteil ML 263 DC AT-523 DC AT Netzzuleitung Innengerät ML 263 DC IT-523 DC IT Kommunikationsleitung... - Seite 36 REMKO ML...DC Anschluss optionaler Kondensatpumpe KP 6 / KP 8 L(1) 2(N) S L(1) 2(N) S N PE Abb. 44: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe KP 6 / KP 8 schwarz Netzzuleitung weiß...
-
Seite 37: Elektrisches Schaltschema
8.5 Elektrisches Schaltschema Innengerät ML 263 DC IT CE-KFR26G/BP3N1Y-11M.D.11.NP2-1 202302130849 CN11 Abb. 45: Elektrisches Schaltschema Verbindung zum Klemmenblock, Netzzuleitung Sensor Lufteintritt und Zuleitung zum Innengerät (Kontakt 1) Sensor Saugleitung Verbindung zum Klemmenblock, Netzzuleitung Swing Motor und Zuleitung zum Innengerät (Kontakt L (1)) Verdampferlüfter Motor / Platine Verdampfer-... - Seite 38 REMKO ML...DC Innengerät ML 353 DC IT CE-KFR26G/BP3N1Y-11M.D.11.NP2-1 202302130860 CN11 Abb. 46: Elektrisches Schaltschema Verbindung zum Klemmenblock, Netzzuleitung Sensor Lufteintritt und Zuleitung zum Innengerät (Kontakt 1) Sensor Saugleitung Verbindung zum Klemmenblock, Netzzuleitung Swing Motor und Zuleitung zum Innengerät (Kontakt L (1)) Verdampferlüfter Motor...
- Seite 39 Innengerät ML 523 DC IT CE-KFR26G/BP3N1Y-11M.D.11.NP2-1 202302130860 CN11 Abb. 47: Elektrisches Schaltschema Verbindung zum Klemmenblock, Netzzuleitung Sensor Lufteintritt und Zuleitung zum Innengerät (Kontakt 1) Sensor Saugleitung Verbindung zum Klemmenblock, Netzzuleitung Swing Motor und Zuleitung zum Innengerät (Kontakt L (1)) Verdampferlüfter Motor Verbindung zum Klemmenblock, Netzzuleitung und Zuleitung zum Innengerät (Kontakt S) Verbindung zum Klemmenblock, Netzzuleitung...
- Seite 40 REMKO ML...DC Außenteil ML 263 DC AT CN100 CN10 CN14 CN15 CN18 CN19 CN16 CN13 Abb. 48: Elektrisches Schaltschema Verbindung zum Klemmenblock, Innengerät Drosselspule (Kontakt L(1)) Verflüssigerventilator Verbindung zum Klemmenblock, Zuleitung 4-Wege-Ventil (Kontakt S) Heizung 1 (optional) Verbindung zum Klemmenblock, Zuleitung und Heizung 2 (optional) Innengerät (Kontakt N und 2(N))
- Seite 41 Außenteil ML 353 DC AT CE-KFR26W/BP3(PFC).D.13.WP2-1 202302130906 CN10 CN13 CN12 CN15 CN11 CN301 CN302 CN303 Abb. 49: Elektrisches Schaltschema Verbindung zum Klemmenblock, Netzzuleitung Verflüssigerventilator und Zuleitung zum Innengerät (Kontakt L (1)) Sensor Heißgas Verbindung zum Klemmenblock, Netzzuleitung Sensor Außenlufttemperatur, und Zuleitung zum Innengerät Sensor Verflüssiger (Kontakt N und 2(N)) Drosselspule...
- Seite 42 REMKO ML...DC Außenteil ML 523 DC AT CE-KFR26W/BP3(PFC).D.13.WP2-1 202302130906 CN10 CN13 CN12 CN15 CN11 CN301 CN302 CN303 Abb. 50: Elektrisches Schaltschema Verbindung zum Klemmenblock, Netzzuleitung Verflüssigerventilator und Zuleitung zum Innengerät (Kontakt L (1)) Sensor Heißgas Verbindung zum Klemmenblock, Netzzuleitung Sensor Außenlufttemperatur, und Zuleitung zum Innengerät...
-
Seite 43: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil im Kühlbetrieb. Funktionsprüfung des Innengerätes und aller Nach erfolgreicher Dichtigkeitskontrolle ist die Programmabläufe. Vakuumpumpe mittels der Manometerstation an den Ventilanschlüssen des Außenteiles (siehe Kontrolle der Oberflächentemperatur der Saug- Kapitel „Dichtigkeitskontrolle“) anzuschließen und leitung und Ermittlung der Verdampferüberhit- ein Vakuum zu erzeugen. - Seite 44 REMKO ML...DC Funktionstest des Betriebsmodus Kühlen und Montieren Sie alle demontierten Teile. Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt.
-
Seite 45: Störungsbeseitigung, Fehleranalyse Und Kundendienst
Störungsbeseitigung, Fehleranalyse und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 46 REMKO ML...DC Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche...
-
Seite 47: Fehleranalyse Innengerät
Störanzeige am Innengerät Anzeige Ursache Was ist zu tun? EEPROM Fehler Fachhändler kontaktieren Kommunikationsfehler zwischen Außenteil und 2 min Spannungslos schalten, elektrische Ver- Innengerät drahtung überprüfen Verdrahtungsfehler L/N/Pe/S Verdrahtung kontrollieren, Platine IT tauschen Verdrahtung kontrollieren, Spannung am Motor Defekt Drehzahlregelung Verdampferlüfter kontrollieren Sensor Temperatureintritt Verdampfer defekt/ Verdrahtung kontrollieren, Fachunternehmen... - Seite 48 REMKO ML...DC Fehler E1: Kommunikationsfehler zwischen AT und IT Schalten Sie das Gerät für 5 Sekunden span- nungslos. Ist der Fehler weiterhin im Display? Überprüfen Sie alle Verbindungsleitungen zwi- schen Innengerät und Außenteil sowie die Ver- bindungen zu den Platinen laut Schaltplan.
- Seite 49 Fehler E3: Ventilatordrehzahl nicht korrekt Schalten Sie das Gerät für 5 Sekunden span- NEIN Das Gerät arbeitet normal. nungslos. Ist der Fehler weiterhin im Display? Schalten Sie das Gerät span- nungslos. Über- Überprüfen Sie das Lager zwischen Venti- NEIN prüfen Sie mit der latorrad und Ventilatormotor.
- Seite 50 REMKO ML...DC Fehler EC: Kein Kälte- bzw. Heizleistung nach 30 Minuten Schalten Sie das Gerät für 5 Sekunden span- nungslos. Ist der Fehler weiterhin im Display? Bläst das Innengerät kalte bzw. warme Luft Überprüfen Sie den Sensor am Verdampfer aus? (T2).
- Seite 51 Fehler P1: Über- bzw. Unterspannungsschutz AT hat angesprochen Schalten Sie die Versorgungsspannung und NEIN Überprüfen Sie ob die Versorgungsspannung versuchen Sie es erst erneut sobald diese korrekt anliegt. Ist diese normal? wieder normal ist. Überprüfen Sie alle elektrischen Verbindungen. NEIN Korrigieren Sie die elektrischen Verbindungen.
- Seite 52 REMKO ML...DC Fehler P3: Überstromschutz am Kompressor Überprüfen Sie alle elektrischen Verbindungen. NEIN Erneuern Sie die Verbindungen. Sind diese korrekt ausgeführt? Überprüfen Sie die Wicklungen des Kompres- sors. Sind diese in Ordnung? NEIN Tauschen Sie den Kompressor.
- Seite 53 Widerstandswerte der Sensoren T1, T2, T3 und T4 Temperatur (°C) Widerstandswert 26,9 20,7 16,1 12,6 10,0 (kW) Widerstandswerte des Sensors T5 Temperatur (°C) Widerstandswert 141,6 56,1 36,6 13,8 (kW) Verlauf Temperatur / Widerstand T1, T2, T3, T4 Abb. 51: Verlauf Temperatur / Widerstand W: Widerstand (kW) T: Temperatur (°C)
-
Seite 54: Pflege Und Wartung
REMKO ML...DC Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. So gewährleisten Sie jederzeit die Betriebssi-... - Seite 55 Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt. derseite und klappen Sie es nach oben.
-
Seite 56: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 57: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte Abb. 55: Gerätedarstellung ML 263 DC IT-523 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 58: Ersatzteilliste Innengeräte
REMKO ML...DC 14.2 Ersatzteilliste Innengeräte Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de Bezeichnung ML 263 DC IT ML 353 DC IT ML 523 DC IT... -
Seite 59: Gerätedarstellung Außenteile
14.3 Gerätedarstellung Außenteile Abb. 56: Gerätedarstellung ML 263 DC AT-523 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 60: Ersatzteilliste Außenteile
REMKO ML...DC 14.4 Ersatzteilliste Außenteile Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de Bezeichnung ML 263 DC AT ML 353 DC AT ML 523 DC AT Vorderwand Ventilatorflügel, Verflüssiger... -
Seite 61: Index
Index Montagematerial..........23 Außerbetriebnahme Ö Befristete............56 Ölrückführungsmaßnahmen......27 Unbefristete........... 56 Pflege und Wartung........... 54 Bedienung Infrarot-Fernbedienung......... 15 Recycling............. 7 Manuell............15 Reinigung Bestimmungsgemäße Verwendung..... 7 Gehäuse............55 Kondensatpumpe ......... 55 Elektrischer Anschluss........34 Luftfilter des Innengerätes ......55 Elektrisches Anschlussschema......35 Elektrisches Anschlussschema Kondensat- Sicherheit pumpe ............... - Seite 62 REMKO ML...DC...
-
