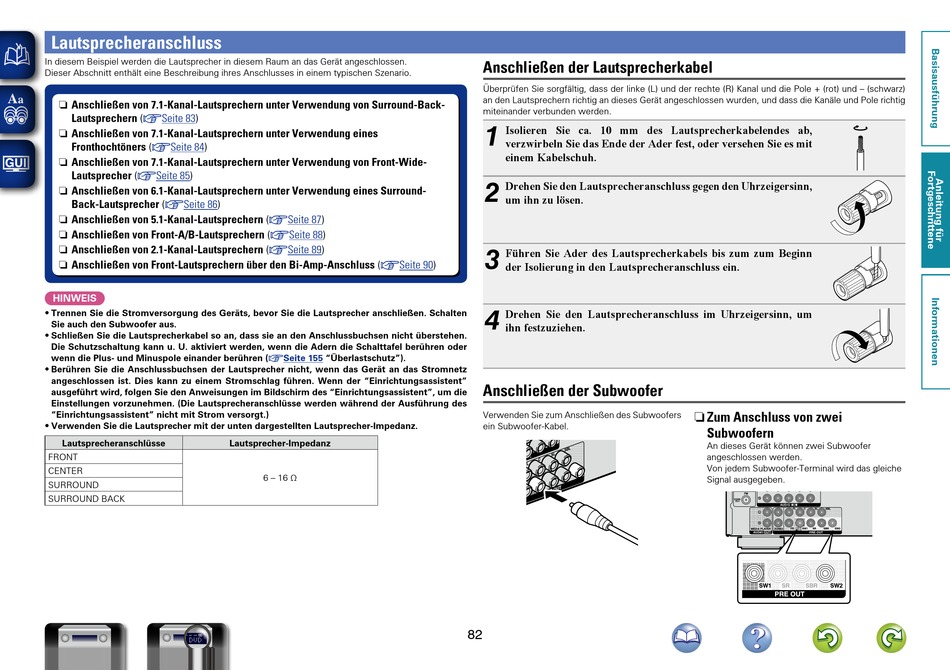

Lautsprecheranschluss
In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.
Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in einem typischen Szenario.
n Anschließen von 7.1-Kanal-Lautsprechern unter Verwendung von Surround-Back-
Lautsprechern (vSeite 83)
n Anschließen von 7.1-Kanal-Lautsprechern unter Verwendung eines
Fronthochtöners (vSeite 84)
n Anschließen von 7.1-Kanal-Lautsprechern unter Verwendung von Front-Wide-
Lautsprecher (vSeite 85)
n Anschließen von 6.1-Kanal-Lautsprechern unter Verwendung eines Surround-
Back-Lautsprecher (vSeite 86)
n Anschließen von 5.1-Kanal-Lautsprechern (vSeite 87)
n Anschließen von Front-A/B-Lautsprechern (vSeite 88)
n Anschließen von 2.1-Kanal-Lautsprechern (vSeite 89)
n Anschließen von Front-Lautsprechern über den Bi-Amp-Anschluss (vSeite 90)
HINWEIS
• Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten
Sie auch den Subwoofer aus.
• Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen.
Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder
wenn die Plus- und Minuspole einander berühren
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz
angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der "Einrichtungsassistent"
ausgeführt wird, folgen Sie den Anweisungen im Bildschirm des "Einrichtungsassistent", um die
Einstellungen vorzunehmen. (Die Lautsprecheranschlüsse werden während der Ausführung des
"Einrichtungsassistent" nicht mit Strom versorgt.)
• Verwenden Sie die Lautsprecher mit der unten dargestellten Lautsprecher-Impedanz.
Lautsprecheranschlüsse
FRONT
CENTER
SURROUND
SURROUND BACK
DVD
(vSeite 155
"Überlastschutz").
Lautsprecher-Impedanz
6 – 16 Ω
Anschließen der Lautsprecherkabel
Überprüfen Sie sorgfältig, dass der linke (L) und der rechte (R) Kanal und die Pole + (rot) und – (schwarz)
an den Lautsprechern richtig an dieses Gerät angeschlossen wurden, und dass die Kanäle und Pole richtig
miteinander verbunden werden.
1
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab,
verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit
einem Kabelschuh.
2
Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn,
um ihn zu lösen.
3
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn
der Isolierung in den Lautsprecheranschluss ein.
4
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um
ihn festzuziehen.
Anschließen der Subwoofer
Verwenden Sie zum Anschließen des Subwoofers
ein Subwoofer-Kabel.
82
n Zum Anschluss von zwei
Subwoofern
An dieses Gerät können zwei Subwoofer
angeschlossen werden.
Von jedem Subwoofer-Terminal wird das gleiche
Signal ausgegeben.
