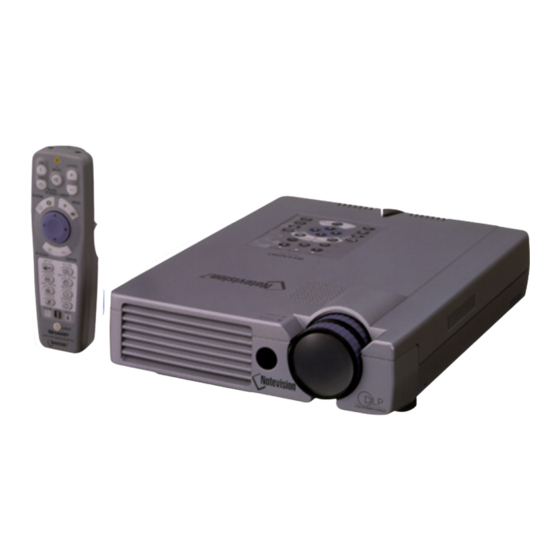

- Seite 1 BEDIENUNGSANLEITUNG MODELL XG - NV7XE DIGITAL-MULTIMEDIA- PROJEKTOR...
- Seite 2 This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE. Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.
- Seite 3 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked and of the same rating as above, which is also indicated on the pin face of the plug, must be used.
- Seite 4 Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. BEDIENUNGSANLEITUNG DEUTSCH WICHTIG Um bei Verlust oder Diebstahl dieses Projektors eine Modell-Nr.: XG - NV7XE Meldung zu vereinfachen, sollte die auf der Unterseite Projektors angebrachte Seriennummer Serien-Nr.: aufgeschrieben und gut aufbewahrt werden. Vor dem Wegwerfen der Verpackung sicherstellen, daß...
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise ACHTUNG: Vor der ersten Inbetriebnahme des Projektors sollten Sie diese Bedienungsanleitung durchlesen und als Referenz gut aufbewahren. Zur eigenen Sicherheit und für den langjährigen Gebrauch des Projektors sollten Sie diese “Wichtige Sicherheitshinweise” vor der Verwendung vollständig durchlesen. Dieses Gerät wurde so konstruiert, daß es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEM SCHLAG ODER ZU FEUER FÜHREN. -
Seite 6: Besondere Merkmale
Besondere Merkmale DIREKTER DIGITALER COMPUTER-EINGANG (PanelLink™) Die Signale bleiben digital vom eingegebenen Gerät bis zum Projektor; dadurch wird ein schärferes, klareres, rauschfreies und nicht einzustellendes Computerbild erzeugt. KOMPATIBILITÄT MIT HIGH-END-WORKSTATIONS UND PCs Kompatibel mit bis zu 200 Hz vertikaler Auffrischungsrate, Sync.-auf-Grün- und zusammengesetzten Sync.-Signalen für die Verwendung mit zahlreichen High-End-PCs und Workstations. -
Seite 7: Inhaltsverzeichnis
Inhalt Wichtige Informationen Nützliche Merkmale Wichtige Sicherheitshinweise ………………… Standbild-Funktion ……………………………… 33 Besondere Merkmale …………………………… Digitale Bildvergrößerung ……………………… 34 Inhalt ………………………………………………… Gamma-Korrektur ………………………………… 35 Hinweise zum Betrieb …………………………… Wahl der Bildformat-Betriebsart ……………… 36 Zugriff auf die PDF-Bedienungsanleitungen Schwarzbild-Funktion …………………………… 37 (für Windows und Macintosh) ……………… Funktion zum Deaktivieren der Anzeigen Bedienelemente ……………………………………... -
Seite 8: Hinweise Zum Betrieb
Objektiv und Luftfiltereinsatz und auch im Gerät selbst führen. Das Gerät muß dann öfter gewartet werden, um eine lange Betriebsiebensdauer zu erreichen. Eine interne Gerätereinigung darf nur von Sharp autorisierten Händler für LCD- Projektoren oder den Kundendienst durchgeführt werden! Hinweise zum Betrieb •... -
Seite 9: Zugriff Auf Die Pdf-Bedienungsanleitungen (Für Windows Und Macintosh)
Projektor-Bedienungsanleitungen doppelt anklicken. anklicken. Den „saps”-PDF-Datei für den Zugriff auf die Den „saps”-PDF-Datei für den Zugriff auf die Software-Anleitung für Sharp Advanced Software-Anleitung für Sharp Advanced Presentation doppelt anklicken. 7 Die PDF-Datei doppelt anklicken. Presentation doppelt anklicken. 8 Die PDF-Datei doppelt anklicken. -
Seite 10: Bedienelemente
Bedienelemente Zahlen neben den Bedienelementen weisen auf die Seiten in dieser Bedienungsanleitung hin, in der die Funktionen beschrieben wird. Projektor Ansicht von vorne und oben Stummschaltungs-Taste (MUTE) Lampenaustausch-Anzeige Betriebsanzeige Temperaturwarnanzeige Lautstärke-Tasten Netz-Tasten (ON/OFF) (VOLUME Trapezverzeichnungs-Taste Menü-Taste (MENU) (KEYSTONE) IrCOM-Taste Eingangs-Taste(INPUT) Auto-Synchron-Taste Standbild-Taste (FREEZE) (AUTO SYNC) -
Seite 11: Fernbedienung
Bedienelemente Fernbedienung Vorderansicht Ansicht von hinten Stummschaltungs- Taste (MUTE) Netz-Tasten Lautstärke-Tasten (ON/OFF) (VOL Linke Klick-/ Trapezverzeichnungs-/ Laserzeiger-/Menü- Storno-Taste Schwarzbild-Taste Taste (L-CLICK/ (KEYSTONE/BLACK (LASER/MENU) UNDO) SCREEN) Maus-/Einstellungs- Rechte Klick-/ Tasten Eingabe-Taste (∂/ƒ/ß/©) (R-CLICK/ENTER) Eingangs-Taste IrCOM-Taste (INPUT) Standbild-Taste Auto-Synchron-Taste (FREEZE) (AUTO SYNC) Vergrößern-Taste Größe-Taste (ENLARGE) -
Seite 12: Aufstellung Und Anschlüsse
Aufstellung und Anschlüsse... -
Seite 13: Mitgeliefertes Zubehör
DIN-D-Sub RS-232C-Kabel QCNW-5113CEZZ QCNW-5114CEZZ QCNW-5288CEZZ Fernbedienungs-Mausempfänger Tragetasche RUNTK0661CEZZ GCASN0003CESA Objektivkappe Objektivkappen-Band GCOVH1308CESA UBNDT0012CEZZ CD-ROM Software-Anleitung für Sharp UDSKA0010CE01 Advanced Presentation TINS-6888CEZZ Bedienungsanleitung für Projektor Kurzanleitung für Sharp TINS-6854CEZZ Advanced Presentation TINS-6857CEZZ Kurzanleitung für Projektor Anleitungsblatt für die TINS-6856CEZZ IrDA-Treiberinstallation TCAUZ3045CEZZ... -
Seite 14: Anschluß Des Projektors
Beim Anschluß dieses Projektors an einen Computer sollte auf dem Menü „Computer/RGB” für den „Signaltyp” gewählt werden. (Siehe Seite 40.) • Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter benötigt. Bitte wenden Sie sich an einen von Sharp autorisierten Händler für LCD-Projektoren oder den Kundendienst. -
Seite 15: Anschluß An Andere Kompatible Computer
Anschluß des Projektors Anschluß an andere kompatible Computer Beim Anschluß des Projektors an einen anderen kompatiblen Computer als einen IBM-PC (VGA/SVGA/XGA/SXGA/ UXGA) oder einen Macintosh (z.B. Workstation) wird ein besonderes Kabel notwendig. Bitte wenden Sie sich für weitere Informationen an Ihren Händler. Beim Anschluß... -
Seite 16: Anschluß Des Projektors An Videogeräte
Anschluß des Projektors Anschluß des Projektors an Videogeräte Der Projektor kann an einen Videorekorder, Laserdisk-Spieler, DVD-Spieler, DTV-Decoder und andere audiovisuelle Geräte angeschlossen werden. VORSICHT • Den Projektor beim Anschluß von Videogeräten immer ausschalten, damit der Projektor und die anzuschließenden Geräte geschützt sind. -
Seite 17: Anschluß An Die Rs-232C-Port
Anschluß des Projektors Anschluß an die RS-232C-Port Wenn die RS-232C-Port des Projektors mit einem RS-232C-Kabel (Cross-Typ, getrennt erhältlich) an einem Computer angeschlossen wird, kann der Computer zur Steuerung und Statusprüfung des Projektors verwendet werden. Für weitere Hinweise siehe Seite 52 und 53. Computerkabel QCNW-5304CEZZ DIN-D-Sub... -
Seite 18: Anschluß Des Fernbedienungs-Mausempfängers
Anschluß des Projektors Anschluß des Fernbedienungs-Mausempfängers • Die Fernbedienung kann als Fernbedienungsmaus verwendet werden. • Wenn die RS-232C-Port des Projektors mit einem RS-232C-Kabel (Cross- Typ, getrennt erhältlich) an einen Computer angeschlossen wird, kann der Computer zur Steuerung des Projektors und zum Überprüfen des Projektorstatus verwendet werden. -
Seite 19: Betrieb
Betrieb Grundlegende Bedienung 1 Vor dem weiteren Vorgehen die notwendigen Anschlüsse ausführen. Den Stecker des Netzkabels an eine Steckdose anschließen. Die Betriebsanzeige leuchtet rot auf und der Projektor wird auf Betriebsbereitschaft geschaltet. 2 ON zum Einschalten des Gerätes drücken. • Die blinkende grüne Lampenaustausch-Anzeige zeigt an, daß... - Seite 20 Grundlegende Bedienung 3 Den Zoom-Ring drehen. Das Bild kann innerhalb des Zoom-Bereichs auf die gewünschte Größe eingestellt werden. 4 Den Scharfstellring drehen, bis das Bild auf der Bildwand scharf eingestellt ist. 5 INPUT zur Wahl der gewünschten Eingangs- BEISPIEL Betriebsart drücken. EINGANG 1- INPUT erneut zum Ändern der Betriebsart Betriebsart...
-
Seite 21: Einstellung Der Bildwand
Einstellung der Bildwand Eine optimale Bildqualität kann erzielt werden, wenn der Projektor mit allen Füßen flach und eben senkrecht zur Bildwand aufgestellt wird. Der Projektor sollte nach vorne oder hinten bewegt werden, wenn die Bildkanten verschwommen sind. • Das Projektorobjektiv sollte in der Mitte der Bildwand zentriert werden. Wenn die Objektivmitte nicht senkrecht zur Bildwand ist, kann das Bild verzerrt sein und die Betrachtung erschwert werden. -
Seite 22: Verwendung Der Drehfüße
Einstellung der Bildwand Verwendung der Drehfüße Es sind zwei vordere und ein hinterer Drehfuß vorhanden. Zum Absenken des Bildes den gefalteten hinteren Drehfuß herausziehen. Siehe die folgende Bildreihe für die Verwendung der vorderen Drehfüße. Die Drehfuß-Feststeller Die Höhe des Projektors Die Füße für kleinere drücken. -
Seite 23: Kehrbild-Aufstellung
• Bei der Verwendung eines Spiegels sollten der Projektor und der Spiegel so aufgestellt werden, daß das Licht nicht in die Augen der Betrachter fällt. Deckenmontage • Es wird empfohlen, die als Sonderzubehör erhältliche Deckenhalterung von Sharp für diese Installation zu verwenden. • Wenden Sie sich vor dem Anbringen des Projektors an einen von Sharp autorisierten Händler... -
Seite 24: Bedienung Der Drahtlosen Maus Mit Der Fernbedienung
Bedienung der drahtlosen Maus mit der Fernbedienung Verwendung der Fernbedienung als eine drahtlose Maus Die Fernbedienung ist mit den folgenden drei MOUSE/ADJ.-Schalter Funktionen ausgestattet: (Fernbedienung) • Projektor-Steuerung • Drahtlose Maus MOUSE ADJ. MOUSE ADJ. • Laserzeiger Drahtlose Maus Projektor-Steuerung Laserzeiger Positionierung der Fernbedienung bzw. -
Seite 25: Verwendung Als Eine Drahtlose Maus
Bedienung der drahtlosen Maus mit der Fernbedienung Verwendung als eine drahtlose Maus Sicherstellen, daß der mitgelieferte Fernbedienungs-Mausempfänger am Computer angeschlossen ist. Den MOUSE/ADJ.-Schalter auf MOUSE-Position schieben. MOUSE ADJ. Verwendbare Tasten in der MOUSE-Betriebsart BLACK SCREEN LASER L-CLICK Maus R-CLICK • Die drahtlose Maus kann nicht richtig funktionieren, wenn der serielle Port des Computers nicht richtig eingestellt ist. -
Seite 26: Verwendung Des „Gui"-Menüs (Graphische Benutzer-Oberfläche)
Verwendung des „GUI”-Menüs (Graphische Benutzer-Oberfläche) Projektor Fernbedienung 1, 7 2, 3, 5 Dieser Projektor ist mit zwei Menüs ausgestattet (EINGANG/VIDEO), mit denen das Bild und der Projektor eingestellt werden können. Diese Menüs können vom Projektor oder der Fernbedienung mit den folgenden Tasten bedient werden. -
Seite 27: Gegenstände Auf Dem Menü Für Die Betriebsart
Audio Videosystem Auto 1152 870 Baß PAL (50 /60Hz) Reset SECAM Optionen Lamp.-Timer NTSC4.43 Auto-Sync.Disp [ON/OFF] NTSC3.58 Schw-Bild-Anz. [ON/OFF] Hintergrund Sharp OSD-Anzeige [ON/OFF] Eigenes Bild [ON/OFF] Automatisch aus Zeilensprung Blaw Z/P-Konvers. Progressiv Kein Signaltyp Computer/RGB Startbild Sharp Hintergrund Komponente Sprache... -
Seite 28: Verwendung Der Ircom-Funktion Für Präsentationen
Projektor Fernbedienung Die IrCOM-Funktion erlaubt die Übertragung von digitalen Bildern über Infrarot-Kommunikation von einem Computer oder einer digitalen Kamera zum Projektor. Software für Sharp Advanced Presentation • Diese Funktion benötigt die mitgelieferte Software für 1, 2 Sharp Advanced Presentation (SAPS). -
Seite 29: Wahl Der Sprache Für Die Anzeigen Auf Der Bildwand
Wahl der Sprache für die Anzeigen auf der Bildwand Die voreingestellte Sprache für die Anzeigen auf der Projektor Fernbedienung Bildwand ist Englisch. Diese Sprache kann auf Deutsch, Spanisch, Niederländisch, Französisch, Italienisch, Schwedisch, Portugiesisch, Chinesisch, Koreanisch oder Japanisch geändert werden. (Den MOUSE/ADJ.-Schalter auf der 1, 5 MOUSE ADJ. -
Seite 30: Bildeinstellungen
Bildeinstellungen Das vom Projektor wiedergegeben Bild kann nach Projektor Fernbedienung Wunsch mit den folgenden Bildeinstellungen geändert werden. Beschreibung der Einstellung Gewählter Taste ß Taste © 1, 4 Gegenstand Kontrast Zur Verringerung des Kontrastes Zur Erhöhung des Kontrastes 2, 3 Helligk. Für weniger Helligkeit Für mehr Helligkeit Farbe... -
Seite 31: Audioeinstellungen
Audioeinstellungen Projektor Fernbedienung Die Toneinstellungen dieses Projektors sind ab Werk auf Standard-Einstellungen eingestellt. Sie können jedoch nach Wunsch auf die folgenden Audio- Einstellungen geändert werden. Beschreibung der Einstellung 1, 5 Gewählter Taste ß Taste © Gegenstand 2, 3, 4 Höhen Die Höhen werden abgeschwächt. -
Seite 32: Computerbild-Einstellungen
Computerbild-Einstellungen Bei der Anzeige eines Computertestbildes mit vielen Projektor Fernbedienung Details (Rechtecke, vertikale Streifen, usw.) können Störungen auftreten, die zu Flimmern, vertikalen Streifen oder Kontrastfehlern auf Teilen der Bildwand führen können. In diesem Fall sollten „Clock”, „Phase”, „H-Pos” und „V-Pos” für ein optimales Computerbild eingestellt 1, 5 werden. -
Seite 33: Auto-Synchron-Einstellungen
Computerbild-Einstellungen Auto-Synchron-Einstellungen Projektor Fernbedienung • Diese Funktion wird für die automatische Einstellung eines Computerbildes verwendet. • Auto-Sync.-Einstellungen können manuell durch Drücken von AUTO SYNC durchgeführt werden oder automatisch durch Einstellung von „Auto-Sync.” auf die Position „ON” 1, 5 im Menü. 2, 3, 4 Bei Einstellung von „Auto-Sync.”... -
Seite 34: Speichern Und Wählen Von Einstellungen
Computerbild-Einstellungen Projektor Fernbedienung Speichern und Wählen von Einstellungen Dieser Projektor kann bis zu sieben Einstellungen für die Verwendung mit verschiedenen Computern speichern. Nachdem die Einstellungen gespeichert sind, können sie jedesmal einfach beim Anschluß eines entsprechenden Computers an den Projektor gewählt werden. 1, 6 Speichern der Einstellung 2, 3, 4... -
Seite 35: Einstellung Einer Besonderen Betriebsart
Computerbild-Einstellungen Projektor Fernbedienung Einstellung einer besonderen Betriebsart Normalerweise wird die Art des Eingangssignals erkannt und automatisch die dafür geeignete Auflösungs-Betriebsart eingestellt. Für einige Signale sollte „Betriebsarten” im Menü „Fein-Sync.” geändert 1, 6 werden, um die Projektor-Auflösung an die Anzeige- Betriebsart des Computers anzupassen. 2, 3, 4 (Den MOUSE/ADJ.-Schalter auf der MOUSE... -
Seite 36: Nützliche Merkmale
Nützliche Merkmale Standbild-Funktion Projektor Fernbedienung Mit dieser Funktion kann ein bewegtes Bild sofort als Standbild angezeigt werden. Diese Funktion kann verwendet werden, wenn ein Standbild von einem Computer- oder Videobild gezeigt werden soll und mehr Zeit für eine Erklärung benötigt wird. Diese Funktion kann ebenfalls zur Anzeige eines Computer-Standbildes verwendet werden, während die Vorbereitungen für das nächste zu präsentierende... -
Seite 37: Digitale Bildvergrößerung
Digitale Bildvergrößerung Projektor Fernbedienung Mit dieser Funktion kann ein bestimmter Bildteil Anzeige auf der Bildwand vergrößert werden. Diese Funktion ist besonders nützlich, wenn ein bestimmter Bildteil angezeigt werden soll. (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) 1 ENLARGE drücken. -
Seite 38: Gamma-Korrektur
GAMMA 2 Gibt den dunklen Bildteilen eine größere Tiefe für ein aufregendes Kinoerlebnis. Erlaubt die Einstellung des Gamma-Wertes EIGENES BILD unter Verwendung der Software für Sharp Advanced Presentation. EIGENES BILD (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) -
Seite 39: Wahl Der Bildformat-Betriebsart
Wahl der Bildformat-Betriebsart Mit dieser Funktion kann das Bildformat zur Verbesserung des angezeigten Bildes verändert werden. Je nach dem Eingangssignal kann für das Bild NORMAL, BREITWAND, PUNKT FÜR PUNKT, PUNKT FÜR PUNKT (BREITWAND) oder AUSFÜLLEND gewählt werden. • Jedesmal beim Drücken von RESIZE ändert sich das Bild wie unten gezeigt. •... -
Seite 40: Schwarzbild-Funktion
Schwarzbild-Funktion Projektor Fernbedienung Diese Funktion kann zum Ausblenden des wiedergegebenen Präsentationsbildes verwendet BLACK werden. SCREEN Taste Das Schwarzbild anzeigen BLACK SCREEN drücken. „SCHWARZBILD” wird auf 1, 5 der Bildwand angezeigt. Zum Rückstellen auf das Präsentationsbild BLACK SCREEN erneut drücken. 2, 3, 4 MOUSE ADJ. -
Seite 41: Funktion Zur Automatischen Ausschaltung
Funktion zur automatischen Ausschaltung Projektor Fernbedienung Wenn länger als 15 Minuten kein Eingangssignal festgestellt wird, schaltet sich der Projektor automatisch aus. (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position 1, 6 schieben.) 2, 3, 4 1 MENU drücken. 2 ß/©... -
Seite 42: Z/P-Konversion
• Es wird empfohlen, die Lampe nach etwa 1.400 Stunden Verwendung auszuwechseln. Bitte bringen Sie den Projektor (GUI) Anzeige auf der Bildwand zum nächsten von Sharp autorisierten Händler für LCD- Projektoren oder zu einer Kundendienststelle, um die Lampe austauschen zu lassen. Siehe Seite 47 für weitere Hinweise. -
Seite 43: Wahl De Signaltyps
Wahl de Signaltyps Projektor Fernbedienung Mit dieser Funktion kann der Eingangssignaltyp (COMPUTER/RGB oder KOMPONENTE) für den INPUT 1-Port gewählt werden. (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position 1, 6 schieben.) 2, 3, 4 1 MENU drücken. 2 ß/© zur Wahl von „Optionen” drücken. 3 ∂/ƒ... -
Seite 44: Einstellung Eines Hintergrundbildes
Benutzer gewähltes Bild (z.B. ein Firmenzeichen) als Hintergrundbild anzeigen. Das Benutzerbild muß in einem 256-farbigen BMP-Dateifor mat mit einer Bildgröße von 1.024 768 oder weniger sein. Bitte ziehen Sie die Software-Anleitung für Sharp Advanced Presentation zum Speichern (oder Ändern) eines Benutzerbildes zu Rate. -
Seite 45: Wahl Eines Bildes Für Die Anfangsanzeige
IrCOM oder ein RS-232C-Kabel in den Projektor geladen werden. Siehe Seite 14 und 25 dieser Bedienungsanleitung und ebenfalls die Software- 1, 6 Anleitung für Sharp Advanced Presentation für weitere Hinweise. 2, 3, 4 Beschreibung der Bilder für die Anfangsanzeige Gewählter Gegenstand Bild für die Anfangsanzeige... -
Seite 46: Kehrbild-/Umkehr-Funktion
Kehrbild-/Umkehr-Funktion Projektor Fernbedienung Dieser Projektor ist mit einer Kehrbild-/Umkehr-Funktion ausgestattet, mit der das Bild bei unterschiedlichen Bedürfnissen als Kehrbild bzw. Umkehrbild projiziert werden kann. 1, 5 Beschreibung der projizierten Bilder Gewählter Gegenstand Projiziertes Bild 2, 3 Vorne Normales Bild Decke Vorne Kehrbild Hinten Umkehrbild... -
Seite 47: Verwendung Der Präsentations-Hilfsmittel
MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) Wenn das Originalbild von Sharp gewählt ist 1 TOOLS zur Anzeige des Präsentations-Hilfsmittel- Menüs drücken. 2 ∂/ƒ/ß/© zur Wahl von „ ” im Menü drücken. 3 ENTER zum Starten des Timers der Pausenzeit drücken. -
Seite 48: Status-Funktion
Status-Funktion Mit dieser Funktion können alle Einstellungen Projektor Fernbedienung gleichzeitig auf der Bildwand angezeigt werden. (Den MOUSE/ADJ.-Schalter auf der MOUSE ADJ. Fernbedienung auf die ADJ.-Position schieben.) 1, 4 1 MENU drücken. 2 ß/© zur Wahl von „Status” drücken. 3 ENTER zur Anzeige aller Einstellungen drücken. 4 MENU zum Beenden der Menü-Anzeige drücken. -
Seite 49: Wartung Und Fehlersuche
Wartung und Fehlersuche... -
Seite 50: Lampe Und Wartungsanzeigen
Es wird empfohlen, die Lampe nach 1.400 Betriebsstunden oder wenn eine sichtbare Verschlechterung der Bild- und Farbqualität auftritt, auszutauschen. In diesem Fall bringen Sie den Projektor zum nächsten von Sharp autorisierten Händler für LCD-Projektoren oder zu einer Kundendienststelle, um die Lampe austauschen zu lassen. -
Seite 51: Verwendung Der Kensington-Sicherheitssperre
Verwendung der Kensington-Sicherheitssperre Dieser Projektor ist mit einem Standardanschluß für eine Kensington-Sicherheitssperre zur Verwendung mit einem Kensington MicroSaver-Sicherheitssystem ausgerüstet. Siehe die Informationen dieses Systems für Hinweise zur Sicherung des Projektors. Standardanschluß für die Kensington- Sicherheitssperre Fehlersuche Problem Überprüfen Kein Ton und kein Bild. •... -
Seite 52: Anhang
Anhang... -
Seite 53: Transport Des Projektors
Transport des Projektors Verwendung der Tragetasche Eine weiche Tragetasche ist für den Transport des Projektors vorhanden. Vor dem Einsetzen des Projektors in die Tragetasche sollte das Polster wie gezeigt eingesetzt werden. VORSICHT Projektor • Vor dem Einsetzen des Projektors in die Tragetasche den Scharfstellring und den Zoom-Ring zum Sichern des Objektivs zurückdrehen. -
Seite 54: Pinbelegung
Pinbelegung Analoger Computer-Signaleingang 1: 15-Pin Mini-D-Sub-Steckanschluß Computereingang Analog 1. Videoeingang (rot) 9. Nicht angeschlessen 2. Videoeingang 10. MASSE (Grün/Sync. auf Grün) 11. MASSE 3. Videoeingang (blau) 12. Bi-direktionale Daten 4. Reserveeingang 1 13. Horizontales Sync.- 5. Gemischtes Sync.-Signal Signal 6. Erdung (rot) 14. -
Seite 55: Technische Daten Der Rs-232C-Port
Technische Daten der RS-232C-Port PC-Steuerung Ein Computer kann zur Steuerung des Projektors durch Anschluß eines RS-232C-Kabels (Cross-Typ, getrennt erhältlich) am Projektor verwendet werden. (Siehe Seite 14 für Hinweise zum Anschluß.) Kommunikations-Bedingungen Die Einstellungen der seriellen Computerschnittstelle entsprechend der Tabelle vornehmen. Signalformat: Entspricht dem RS-232C-Standard. - Seite 56 KEHRBILD AUS LLUNG ROT ( 30 – AUF DER BILDWAND KEHRBILD EIN BLAU ( 30 – AUTO-SYNC.-ANZEIGE AUS VIDEOANZEIGE AUTO-SYNC.-ANZEIGE EIN RESET Z/P KONVERSION ZEILENSPRUNG SHARP Z/P KONVERSION PROGRESSIV EIGENES BILD EINGANG 1 HINTERGRUNDBILD- SIGNALTYP-WAHL WAHL BLAU KOMPONENTE KEIN STANDARD...
-
Seite 57: Eingangssignale (Empfohlener Takt)
Eingangssignale (empfohlener Takt) Der Computer-Ausgangssignaltakt verschiedener Typen von Computersignalen wird unten als Referenz wiedergegeben. Für IBM und kompatible Computer Für Computer der Macintosh-Serie VIDEOSIGNAL VIDEOSIGNAL HORIZONTAL SYNC SIGNAL C-SYNC(H) VIDEOSIGNAL VERTICAL e = 2 Punkte SYNC SIGNAL VIDEOSIGNAL C-SYNC(V) V-SYNC Die folgende Liste zeigt kompatible VESA-Standards. -
Seite 58: Computer-Kompatibilitäts-Tabelle Für Input 2 (Digital Input)
Eingangssignale (empfohlener Takt) HSYNC VSYNC VORDERE HINTERE VORDERE HINTERE BETRIEBSART VIDEO SCHWARZ- SYNC SCHWARZ- VIDEO- SCHWARZ- SYNC SCHWARZ- VIDEO- 1Punkt 1/Punkt PEGEL PEGEL SCHULTER SCHULTER IMPULS (a b c d) SCHULTER SCHULTER IMPULS (w x y z) µs Punkt Zeilen PEGEL Punkt Punkt... -
Seite 59: Technische Daten
Steuerungskabel für IBM PS/2 (1 m), Maus-Steuerungskabel für Mac (17 cm), DIN-D- Sub RS-232C-Kabel (15 cm), Fernbedienungs-Mausempfänger, Tragetasche, Objektivkappe (angebracht), Objektivkappen-Band, CD-ROM, Bedienungsanleitung für Projektor, Kurzanleitung für Projektor, Software-Anleitung für Sharp Advanced Presentation, Kurzanleitung für Sharp Advanced Presentation, Anleitungsblatt für die IrDA-Treiberinstallation Ersatzteile Fernbedienung (RRMCG1531CESA), Batterien der Größe AA, Netzkabel,... -
Seite 60: Abmessungen
Abmessungen Ansicht der Rückseite Ansicht von oben Seitenansicht Ansicht von vorne Ansicht von unten Einheit: mm... -
Seite 61: Hinweise Für Effektvolle Präsentationen
Hinweise für effektvolle Präsentationen Elektronische Präsentationen sind eines der wirksamsten Mittel, die ein Vortragender zur anschaulichen Darstellung für sein Publikum verwenden kann. Es gibt verschiedene Möglichkeiten zur Verbesserung einer Präsentation und der Optimierung der Aussagekraft. Im folgenden Abschnitt finden Sie Anleitungen, die Ihnen helfen sollen, eine dynamische Präsentation vorzubereiten und durchzuführen. - Seite 62 Hinweise für effektvolle Präsentationen • Hintergrundfarben haben einen unbewußten Einfluß auf das Publikum: Rot—erhöht den Pulsrate und Atmung des Zuschauers und fördert den Mut zum Risiko, es kann jedoch auch mit finanziellen Verlusten assoziiert werden. Blau—hat eine beruhigende, konservative Wirkung auf die Zuschauer, kann jedoch auch Langeweile beim Blau Firmenpersonal erzeugen, wenn es regelmäßig mit dieser...
-
Seite 63: Aufstellung
Zuschauer auf Sie selbst und Ihre Informationen reagieren. Durch die richtige Raumgestaltung und Nutzung der folgenden Möglichkeiten können Sie die Wirkung Ihrer Presentation from SHARP Präsentation verbessern. Beleuchtung—Die richtige Beleuchtung ist ein wichtiger Teil einer erfolgreichen Präsentation. Versuchen Sie immer, die Beleuchtung unterschiedlich zu verteilen. -
Seite 64: Probe Und Vortrag
Hinweise für effektvolle Präsentationen d. Probe und Vortrag • Die beste Zeit für eine Probe ist der Tag oder Abend davor und nicht einige Stunden vorher; der beste Platz ist der Raum, den Sie auch später benutzen. Das Proben eines Vortrags in Ihrem kleinen Bürozimmer ist nicht dasselbe wie die endgültige Rede vor 100 Menschen in einer großen Vortragshalle oder einem Klassenzimmer. -
Seite 65: Glossar
Glossar Ausfüllend Funktion zur Einstellung eines Bildes, ohne daß das ursprüngliche Aspektverhältnis (wenn nicht 4:3) beibehalten wird, und Projektion des Bildes in einem Verhältnis von 4:3. Auto-Synchron Optimal projizierte Computerbilder durch die automatische Einstellung bestimmter Eigenschaften. Bild für die Anfangsanzeige Das Bild, das beim Einschalten des Projektors angezeigt wird. -
Seite 66: Register
Einstellung einer besonderen Betriebsart ......32 Signal-Info ................ 40 Einstellungs-Tasten ............23 Signaltyp ................40 Software für Sharp Advanced Presentation (SAPS) ..25 Sprache für die Anzeigen auf der Bildwand ....26 Fernbedienung ..............21 Standardanschluß für Kensington-Sicherheitssperre ..48 Fernbedienungs-Mausempfänger ........ - Seite 67 SHARP CORPORATION OSAKA, JAPAN In Japan gedruckt TINS - 6854CEZZ T2314-A 9P11 - JWG...
