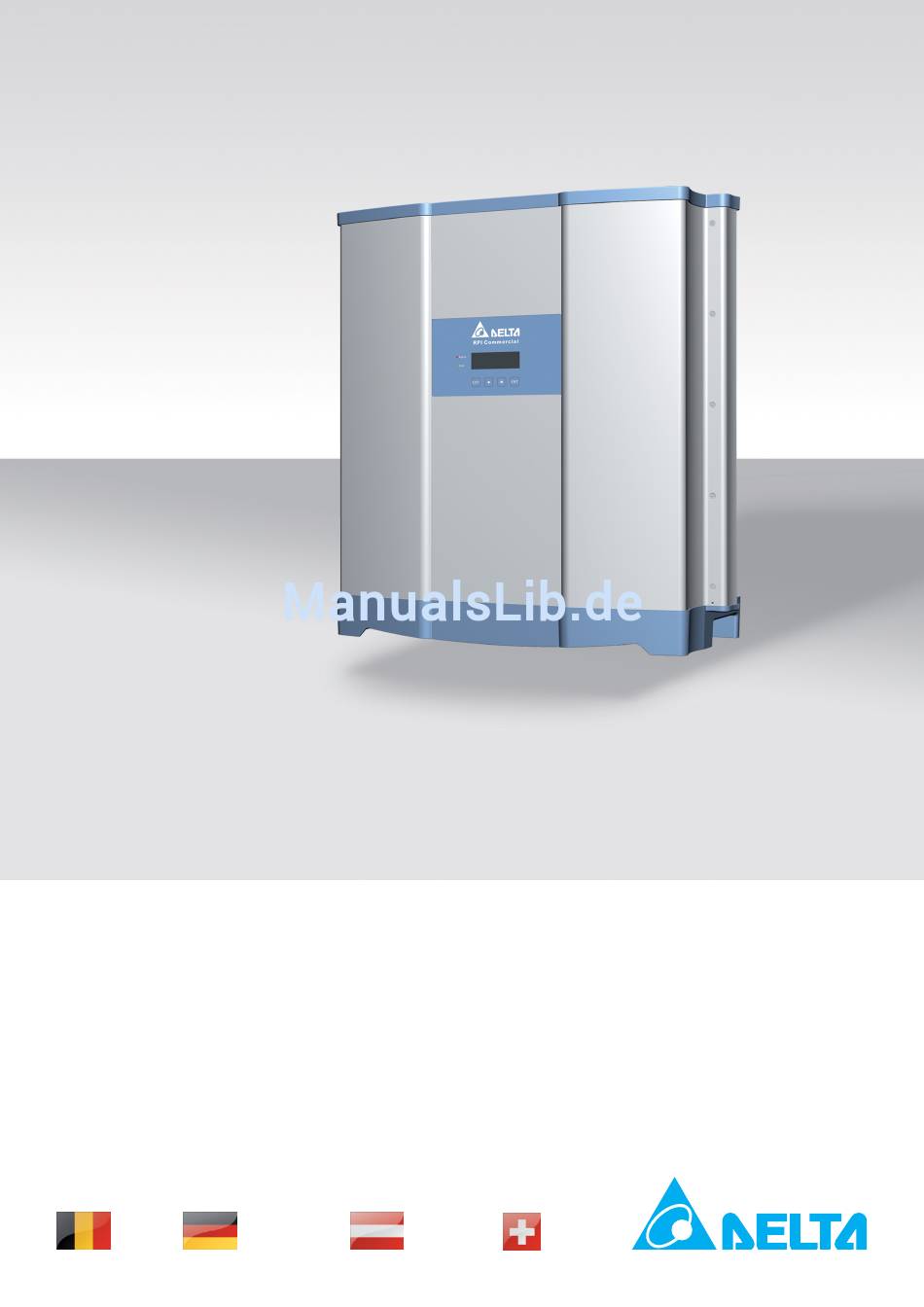

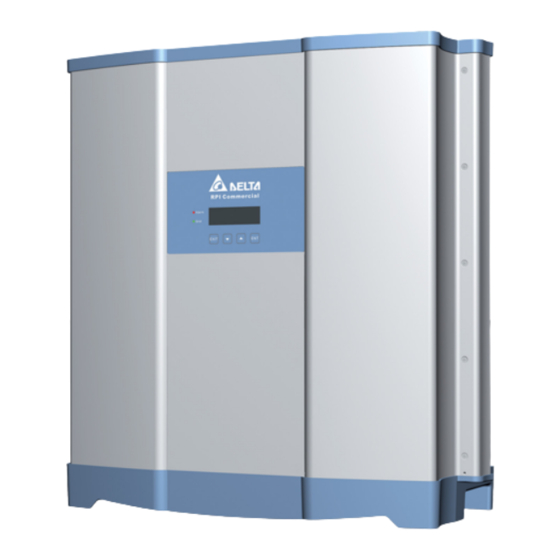

- Seite 1 Installationskurzanleitung RPI M30A_120 RPI M30A_121 Belgien Deutschland Österreich Schweiz...
-
Seite 2: Inhaltsverzeichnis
Dieses Handbuch gilt für folgende Wechselrichtermodelle: © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. ● RPI M30A_120 (mit Strangsicherungen und mit Überspannungsschutz-Einrichtungen) Dieses Handbuch wird zusammen mit unserem Solar-Wechsel- ● RPI M30A_121 (ohne Strangsicherungen und ohne richter ausgeliefert und ist zur Verwendung durch Installateure Überspannungsschutz-Einrichtungen) -
Seite 3: Allgemeine Sicherheitsanweisungen
An die RS485-Schnittstellen dürfen nur Geräte nach SELV (EN 60950) angeschlossen werden. ● Alle Anschlüsse müssen entsprechend den Vorschriften für Schutzart IP65 ausreichend isoliert sein. Ungenutzte An- schlüsse sind durch Abdeckkappen am Solar-Wechselrichter zu verschließen. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 4: Komponenten Des Wechselrichters
In einem Menü nach unten scrollen. Wert einstellen Nach unten (senken). In einem Menü nach oben scrollen. Wert einstellen Nach oben (erhöhen). Menüelement auswählen. Konfigurierbaren Wert zum Enter Bearbeiten öffnen. Bearbeitung abschließen (einge- stellten Wert übernehmen). Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 5: Informationen Auf Dem Typenschild
1 x Wechselrichter Installationskurzanleitung und allgemeine Sicherheitsanweisungen DC-Sicherungshalter; wird für die Erdung der Solarmodule verwendet. MC4-Stecker für DC+ MC4-Stecker für DC- 1 x AC-Stecker (M30A_120: 8x, (M30A_120: 8x, PVE5T50KP73 M30A_121: 6x) M30A_121: 6x) Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 6: Planen Der Installation
Andernfalls wird der obere Wechselrichter vom darunter befindlichen erwärmt. >30 cm >30 cm >30 cm ► Den Betriebstemperaturbereich beachten (siehe „Technische Daten“ S. 22). Wenn der Betriebstemperaturbereich überschritten wird, reduziert der Solar-Wechselrichter die Stromer- zeugung. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 7: Montieren Des Wechselrichters
Solar-Wechselrichters richtig in die Montageplatte eingehängt ist. ► Überprüfen, ob die Unterseite des Wechselrichters eng an der Wand oder dem Montagesystem anliegt. Ebenfalls überprüfen, ob der Wechselrichter senkrecht in allen Richtungen hängt. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... - Seite 8 Wechselrichter montiert. Zahnscheibe Erdungskabel Unterlegscheibe Federring M6-Schraube Eine Durchgangsprüfung des Erdungsanschlusses durchführen. Wenn die Prüfung misslingt, den Lack vom Wech- selrichtergehäuse unter der Zahnscheibe abkratzen, um einen besseren elektrischen Kontakt zu erhalten. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03...
-
Seite 9: Anschließen An Das Netz (Ac)
230 V ±20 % TT wird nicht empfohlen. Die Spannung von N muss sehr nahe an der von Erde liegen (Differenz <20 V L2-L3 400 V ±20 % L3-N 230 V ±20 % Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 10: Wichtige Sicherheitsinformationen
(z. B. Feuchtigkeit) ab. Die Auslöse- stromstärke der Fehlerstrom-Schutzeinrichtung darf nicht weniger als die angegebene minimale Auslösestromstärke betragen. Warnung Zwei Spannungsquellen Vor jeglichen Arbeiten beide vorhanden Quellen abtrennen - Verteilungsnetz - PV-Module Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 11: Anschließen An Die Solarmodule (Dc)
► Zur Gewährleistung der Schutzart IP65 alle Wechselrichter den speziellen Montage- nicht genutzten Anschlüsse mit den mit dem schlüssel für MC4-DC-Stecker zu verwen- Wechselrichter gelieferten Kappen versehen. den. Andernfalls können die DC-Stecker zerstört werden, sodass die Garantie erlischt. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 12: Verwendung Von Schutzausrüstung Wie Sicherungen
DC-Anschlusspaare zu benutzen. Aber hierbei ist die maximale DC-Stromstärke zu berücksichtigen, siehe „Technische Daten“ S. (1) Die maximale Rückstromkapazität Ihrer Module für die erforderliche Schutzausrüstung, wie Sicherungen, überprüfen. (2) Die lokalen Sicherheitsbestimmungen berücksichtigen. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 13: Anschließen An Einen Datenlogger Oder Pc Über Rs485
VCC nur dann einschalten, wenn sie verwendet werden soll, z. B. für ein externes Relais. D– (DATA–) Wenn ein SOLIVIA-Monitor, die internetbasierte Überwachung von Delta, verwendet werden soll, wird auch ein SOLIVIA M1 G2-Gateway benötigt. Die Standard-Baudrate beträgt 19200 und kann am Wechselrichter geändert werden, siehe „Festlegen der Baudrate für RS485“... -
Seite 14: Anschließen An Einer Solivia Gateway M1 G2
Anschließen an einer SOLIVIA Gateway M1 G2 Anschließen an einen PC über RS485 Am Wechselrichter lassen sich einzelne Drähte anschließen, an Wenn Sie einen PC mit der Delta Service-Software verwenden der Gateway ist ein RJ45-Stecker zu verwenden. möchten, um einen Wechselrichter einzurichten, benötigen Sie Die Pole gemäß... -
Seite 15: Verbinden Der Digitalen Eingänge, Der Notabschaltung Und Der Potenzialfreien Kontakte (Optional)
Das Relais für Not-Aus kann am Display auf „normal offen“ oder Warnung Eine Warnmeldung liegt vor. „normal geschlossen“ eingestellt werden, siehe „Einstellen von Not-Aus (EPO)“ S. Die Standardeinstellung für beide potenzialfreie Kontakte ist „Deaktiviert“. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 16: Inbetriebnahme - Grundeinstellungen
E r t r a g h e u t e : 0 k W h ► Informationen dazu, ob weitere Einstellungen angepasst werden müssen, finden sich im nächsten Kapitel dieser Installationskurzanleitung. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 17: Inbetriebnahme - Weitere Einstellungen (Optional)
B a u d r a t e 9 6 0 0 Mit den Tasten einen Wert auswählen. 1 9 2 0 0 Zum Bestätigen der Einstellung die Taste drücken. 3 8 4 0 0 Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 18: Festlegen Der Wechselrichter-Id
Mit den Tasten den Wert ändern. I D e i n s t e l l e n : Zum Bestätigen der Einstellung die Taste drücken. I D = 0 0 1 Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... -
Seite 19: Notabschaltung
Mit den Tasten eine Option auswählen. Zum Bestätigen der Auswahl die R C M U : Taste drücken. N o t a u s : n r m . o f f e n Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... - Seite 20 A m N e t z Zum Bestätigen der Auswahl die Taste drücken. L ü f t e r a u s f a l l I s o l a t i o n Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03...
-
Seite 21: Leistungsbegrenzung
Vorschriften oder Behörden des betreffenden Landes oder vom Netzbetreiber gefordert wird. Diese Einstellung ist durch ein besonderes Passwort geschützt. Das Passwort kann über die Delta- Support-Hotline in Ihrem Land erfragt werden. Die Telefonnummer findet sich auf der letzten Seite dieser Installationskurzanleitung. -
Seite 22: Technische Daten
Einstellbarer Leistungsfaktor 0,8 kap..0,8 ind. Gesamtklirrfaktor < 3 % DC-Strom-Einspeisung < 0,5 % bei Nennstrom Verlustleistung im Nachtbetrieb < 3,0 W Überspannungskategorie Überspannungsableiter Typ 2, austauschbar Typ 3, nicht austauschbar Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03... - Seite 23 Möglich mit: DC Eingangsspannung > 580 V, symmetrische Last, Umgebungstemperatur < 40 °C AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. Volle Nennlast verfügbar bei bis zu 49 °C mit Nennspannung (AC und DC) und cos phi = 1,0. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03...
-
Seite 24: Service Europa
Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 5013234500 00 © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installationskurzanleitung für RPI M30A-Wechselrichter EU DE 5013234500_00 2015-11-03...
