Anschließen eines mit der Trigger-Funktion kompatiblen
Geräts
Die Trigger-Funktion kann ein externes Gerät gemeinsam mit Bedienungsvorgängen
(Ein-/Ausschalten, Wahl der Eingangsquelle usw.) an diesem Gerät bedienen. Wenn
Sie einen Subwoofer von Yamaha besitzen, der eine Systemverbindung unterstützt,
oder ein Gerät mit einer Trigger-Eingangsbuchse, können Sie die Trigger-Funktion
verwenden, indem Sie das externe Gerät an der TRIGGER OUT-Buchse anschließen.

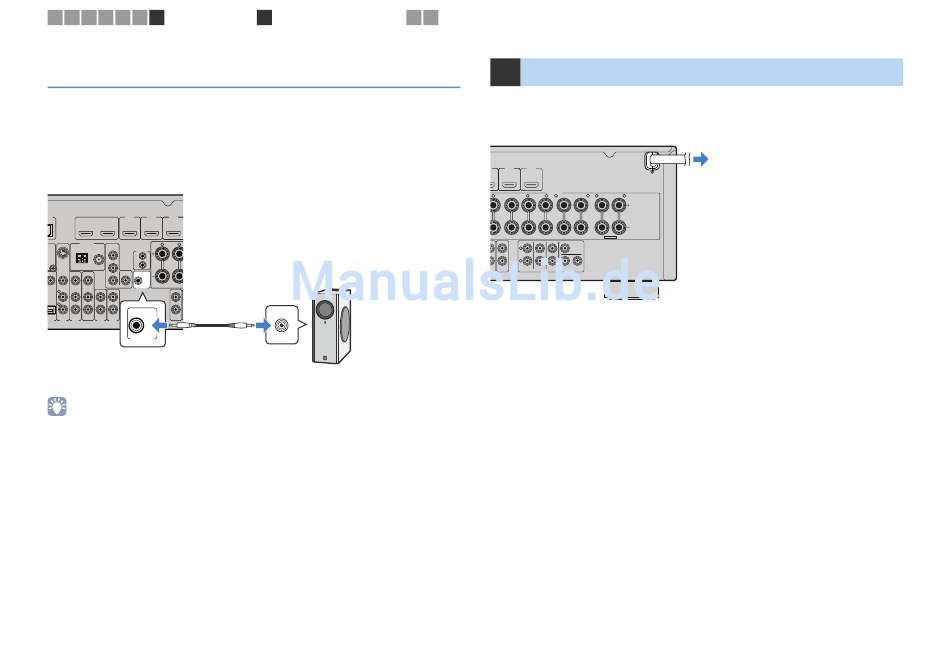

Dieses Gerät (Rückseite)
ORK HDMI 1 HDMI 2 HDMI 3
HDMI OUT (BD/DVD)
1 2
ARC
ANTENNA
R FRONT L
COMPONENT
VIDEO
AM FM REMOTE
IN
P R
S VIDEO
GND
OUT
75Ω
P
B VIDEO
+12V
0.1A MAX.
Y
MONITOR OUT
TRIGGER OUT
L
R
OPTICAL
AV AUDIO
(TV)
OUT OUT
AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
+12V
0.1A MAX.
TRIGGER OUT
TRIGGER OUT-
Buchse
• Sie können die Einstellungen der Trigger-Funktion unter „Trigger-Ausgang" (S. 98) im „Setup"-Menü
konfigurieren.
8 9 10
Anschließen des Netzkabels
Systemverbindungs-
eingang
Subwoofer von Yamaha, der
die Systemverbindung unterstützt
8 Anschließen des Netzkabels
Nachdem alle obigen Anschlüsse vorgenommen wurden, schließen Sie das Netzkabel an.
Dieses Gerät (Rückseite)
MAINS
3 HDMI 4 HDMI 5
SPEAKERS
L CENTER R SURROUND L R SURROUND BACK/ BI–AMP L R ZONE 2/PRESENCE L
SINGLE
EXTRA SP
SINGLE CENTER
L
R
FRONT SURROUND SUR. BACK 1 SUBWOOFER 2
DIO ZONE 2
UT OUT PRE OUT
An eine Wand-/
Netzsteckdose
