- Seite 1 AV-Receiver Bedienungsanleitung Lesen Sie die „Sicherheitsbroschüre“, bevor Sie das Gerät verwenden. Deutsch...
-
Seite 2: Inhaltsverzeichnis
Frontblende (RX-V675) ................9 Messung an mehreren Hörpositionen (Mehrfachmessung) (nur RX-V775) ......40 Frontblende-Display (Anzeigen) . - Seite 3 Konfigurieren von Klangprogrammen/Surround-Dekodern Abstimmung per Radio Data System ............. . . 55 Bedienen des Radios am Fernseher .
- Seite 4 Technologien von Yamaha ........
-
Seite 5: Zubehör
CD-ROM (Bedienungsanleitung) • Die Abbildungen des Hauptgeräts und der Fernbedienung in dieser Anleitung stammen vom US-amerikanischen Modell des RX-V775, falls nicht anders angegeben. • Einige Funktionsmerkmale stehen in bestimmten Regionen nicht zur Verfügung. • Änderungen der technischen Daten und des äußeren Erscheinungsbilds zur Produktverbesserung können jederzeit und ohne Vorankündigung erfolgen. -
Seite 6: Funktionen
FUNKTIONEN Was Sie mit dem Gerät machen können Große Auswahl unterstützter Inhalte Unterstützt Lautsprechersysteme mit 2 bis 7.1 Kanälen (plus Präsenzlautsprecher). Ermöglicht . S. 58 • iPod/iPhone/iPad ein Hörerlebnis Ihrer bevorzugten akustischen Räume verschiedenster Art. . S. 62 • USB . -
Seite 7: Nützliche Tipps
Viele nützliche Funktionen! Nützliche Tipps Die Kombination von Video-/Audio-Eingangsbuchsen ❑ Anschließen verschiedener Geräte (S. 28) ❑ Erzeugung dreidimensionaler Schallfelder passt nicht zu denen eines externen Geräts... (S. 48) Mehrere Buchsen HDMI sowie verschiedene Ein- und Verwenden Sie „Audio-Eingang“ im Menü „Eingang“, um Ausgangsbuchsen am Gerät erlauben den Anschluss die Kombination der Video-/Audio-Eingangsbuchsen so Der Anschluss von Präsenzlautsprechern ermöglicht... -
Seite 8: Bezeichnungen Und Funktionen Der Teile

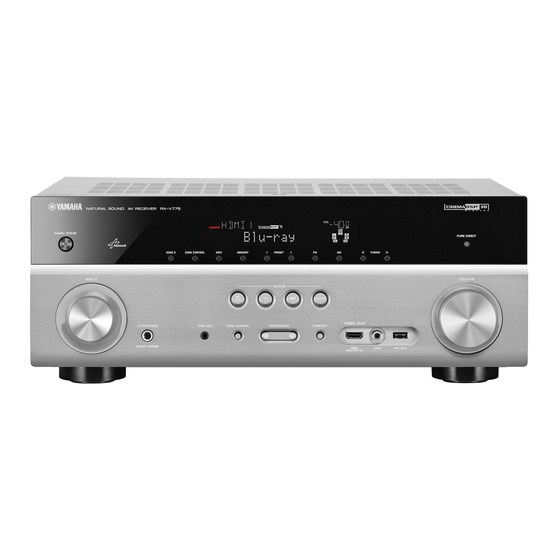

Bezeichnungen und Funktionen der Teile Frontblende (RX-V775) 3 4 5 6 MAIN ZONE PURE DIRECT ZONE 2 ZONE CONTROL INFO MEMORY PRESET TUNING INPUT VOLUME SCENE RADIO VIDEO PHONES YPAO MIC TONE CONTROL PROGRAM STRAIGHT SILENT CINEMA HDMI IN VIDEO 2.1A... -
Seite 9: Frontblende (Rx-V675)
Frontblende (RX-V675) 6 7 8 MAIN ZONE YPAO MIC PURE DIRECT ZONE 2 ZONE CONTROL INFO MEMORY PRESET TUNING VOLUME SCENE RADIO VIDEO TONE CONTROL STRAIGHT PHONES INPUT PROGRAM SILENT CINEMA HDMI/ VIDEO 2.1A MHL 5V Taste MAIN ZONE z Taste MEMORY Tasten SCENE Schaltet das Gerät ein und aus (Bereitschaft). -
Seite 10: Frontblende-Display (Anzeigen)
ZONE STEREO PARTY TUNED MUTE OUT 1 SBL SB SBR HDMI PARTY (nur RX-V775) Lautsprecheranzeigen Leuchtet auf, wenn HDMI-Signale empfangen oder Leuchtet, wenn sich das Gerät im Party-Modus befindet. Geben an, an welchen Lautsprecherklemmen Signale ausgegeben werden. (S. 76) ausgegeben werden. -
Seite 11: Rückseite (Rx-V775)
Rückseite (RX-V775) (US-amerikanisches Modell) TRIGGER OUT 0.1A DC OUT NETWORK HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI OUT 0.5A (NET) (BD/DVD) EXTRA SP ZONE2/F.PRESENCE REMOTE OPTICAL VIDEO (TV) COMPONENT VIDEO COAXIAL (RADIO) ANTENNA VIDEO VIDEO FRONT... -
Seite 12: Rückseite (Rx-V675)
Rückseite (RX-V675) (US-amerikanisches Modell) TRIGGER OUT 0.1A DC OUT NETWORK HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI OUT 0.5A (NET) (BD/DVD) REMOTE EXTRA SP ZONE2/F.PRESENCE OPTICAL VIDEO (TV) COMPONENT VIDEO COAXIAL (RADIO) ANTENNA VIDEO VIDEO FRONT CENTER SURROUND SURROUND BACK/BI-AMP... -
Seite 13: Fernbedienung
Lautstärke einstellen und weitere Funktionen des Fernbedienung bedient werden soll. ENTER Fernsehers ausführen (S. 108). PHONO (RX-V775 [außer den Modellen für USA und Taste HDMI OUT (nur RX-V775) Kanada]) Buchsen PHONO Wählt die für die Ausgabe von Video-/Audiosignalen zu RETURN... -
Seite 14: Vorbereitungen
Schließen Sie das Gerät an ein Netzwerk an. Anschließen anderer Geräte (S. 34) Schließen Sie externe Geräte wie einen externen Leistungsverstärker (nur RX-V775) und Aufnahmegeräte an. Anschließen des Netzkabels (S. 35) Nachdem alle obigen Anschlüsse vorgenommen wurden, schließen Sie das Netzkabel an. -
Seite 15: Aufstellen Der Lautsprecher
2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung Aufstellen der Lautsprecher Wählen Sie die Lautsprecheranordnung je nach Anzahl der verwendeten Lautsprecher, und stellen Sie die Lautsprecher und den Subwoofer (mit integriertem Verstärker) in Ihrem Raum auf. Dieser Abschnitt beschreibt bespielhaft repräsentative Lautsprecheranordnungen. Vorsicht •... -
Seite 16: Kanal-System (Unter Verwendung Hinterer Surround-Lautsprecher)
2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung 7.1+2-Kanal-System 7.1-Kanal-System (unter Verwendung hinterer Surround-Lautsprecher) Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher virtuelle Präsenzlautsprecher (VPS) für ein dreidimensionales Schallfeld und eignet sich für die Wiedergabe von 5.1-Kanal-Inhalten. •... - Seite 17 2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung 5.1-Kanal-System 4.1-Kanal-System Dieses Lautsprechersystem erzeugt mit Hilfe der Front-, Center- und Surround-Lautsprecher virtuelle Präsenzlautsprecher (VPS) für ein dreidimensionales Schallfeld und eignet sich für 2.1-Kanal-System die Wiedergabe von 5.1-Kanal-Inhalten. Front-5.1-Kanal-System Auch dann, wenn keine Surround-Lautsprecher angeschlossen sind, erzeugt das Gerät virtuelle Surround-Lautsprecher mittels der Front-Lautsprecher, so dass Sie mehrkanaligen Surround-Sound (Virtual CINEMA DSP) erleben können.
-
Seite 18: Einstellen Der Lautsprecherimpedanz
2 3 4 5 6 7 8 9 10 Lautsprecheraufstellung ■ Einstellen der Lautsprecherimpedanz Das Gerät ist werksseitig für 8-Ohm-Lautsprecher konfiguriert. Beim Anschluss von 6-Ohm-Lautsprechern stellen Sie die Lautsprecherimpedanz-Einstellung auf „6 Ω MIN“. In diesem Fall können Sie auch 4-Ohm-Lautsprecher als Front-Lautsprecher verwenden. Bevor Sie Lautsprecher anschließen, schließen Sie das Netzkabel an einer Netzsteckdose an. -
Seite 19: Anschließen Der Lautsprecher
Lautsprecherkabel wird die Meldung „Check SP Wires“ auf dem Frontblende-Display angezeigt, wenn das Gerät einschaltet wird. • Die Abbildungen des Geräts (Rückseite) in diesem Abschnitt stammen vom RX-V775. Erforderliche Anschlusskabel (im Handel erhältlich) Lautsprecherkabel (x Anzahl der Lautsprecher) –... -
Seite 20: Anschließen Der Lautsprecherkabel
3 4 5 6 7 8 9 10 Anschließen der Lautsprecher ■ 7.1-Kanal-System (unter Verwendung 6.1-Kanal-System Anschließen der Lautsprecherkabel von Präsenzlautsprechern) Lautsprecherkabel haben zwei Adern. Eine davon wird am negativen (–) Anschluss von Gerät und Lautsprecher angeschlossen, die andere am positiven (+) Anschluss. Wenn die Adern farbkodiert sind, um Verwechslungen EXTRA SP EXTRA SP... -
Seite 21: Anschließen Des Subwoofers
3 4 5 6 7 8 9 10 Anschließen der Lautsprecher Lautsprecher-Druckklemmen Anschließen von Vorsicht (nur RX-V675) Front-Lautsprechern mittels • Vor dem Herstellen der Bi-Amping-Anschlüsse müssen etwaige a Entfernen Sie etwa 10 mm der Isolierung vom Ende jeder Draht- oder Kabelbrücken entfernt werden, mit denen die Tief- Bi-Amping-Anschlussmethode und Hochtöner verbunden sind. -
Seite 22: Ein-/Ausgangsbuchsen Und Kabel
Ein-/Ausgangsbuchsen und Kabel ■ ■ ■ Buchsen Video/Audio Buchsen Video Buchsen Audio ❑ Buchsen HDMI ❑ Buchsen COMPONENT VIDEO ❑ Buchsen OPTICAL Übertragen Sie digitale Video- und Tonsignale über eine Übertragen Videosignale, aufgeteilt in drei Anteile: Übertragen digitale Audiosignale. Verwenden Sie ein gemeinsame Buchse. -
Seite 23: Anschließen Eines Fernsehers
• Die folgende Beschreibung geht von der Annahme aus, dass Sie die „HDMI“-Parameter (S. 96) im Anschlussmethode. „Setup“-Menü nicht verändert haben. • (nur RX-V775) Die HDMI-Steuerung ist nur an der Buchse HDMI OUT 1 verfügbar. Unterstützt Ihr Fernseher Audio ■... -
Seite 24: Erforderliche Einstellungen
1 2 3 4 5 6 7 8 9 10 Anschließen eines Fernsehgeräts ❑ Erforderliche Einstellungen g Verwenden Sie die Cursortasten zur Auswahl von „Ein“. h Drücken Sie ON SCREEN. Um HDMI-Steuerung und ARC verwenden zu können, sind die folgenden Einstellungen erforderlich. -
Seite 25: Anschlussmethode 2 (Hdmi-Steuerbarer Fernseher)
Schließen Sie externe Geräte (wie Fernseher und Abspielgeräte) und „Setup“-Menü nicht verändert haben. das Netzkabel des Geräts an, und schalten Sie dann das Gerät, den • (nur RX-V775) Fernseher sowie die Abspielgeräte ein. Die HDMI-Steuerung ist nur an der Buchse HDMI OUT 1 verfügbar. -
Seite 26: Anschlussmethode 3 (Fernseher Mit Hdmi-Eingangsbuchsen)
Fernsehton-Eingangszuordnung zu ändern. Um die SCENE-Funktion zu verwenden (S. 46), müssen Sie zusätzlich die Eingangszuordnung für SCENE(TV) ändern. Sie zusätzlich die Eingangszuordnung für SCENE(TV) ändern. • (nur RX-V775) Über die Buchse HDMI OUT 2 können Sie einen weiteren Fernseher oder einen Projektor anschließen (S. 27). -
Seite 27: Anschlussmethode 4 (Fernseher Ohne Hdmi-Eingangsbuchsen)
• Wenn Sie ein externes Gerät an den Buchsen AV 4 angeschlossen haben, oder wenn Sie den Fernseher an einer anderen Eingangsbuchse (außer OPTICAL) anschließen möchten, schließen Sie den Fernseher (nur RX-V775) an einer der Buchsen AV 1–6 und AUDIO 1–2 an. Um die SCENE-Funktion zu verwenden (S. 46), müssen Sie zusätzlich die Eingangszuordnung für SCENE(TV) ändern. -
Seite 28: Anschließen Von Abspielgeräten
1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts Anschließen von Abspielgeräten ■ Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich Komponentenvideoanschluss HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen Schließen Sie ein Videogerät mit einem Komponentenvideo-Kabel und einem zu können. -
Seite 29: Ändern Der Kombination Von Video-/Audio-Eingangsbuchsen
1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts ■ ■ Composite-Video-Signal Ändern der Kombination von Video-/Audio-Eingangsbuchsen Schließen Sie ein Videogerät über ein Video-Cinchkabel und ein Audiokabel (optisches oder koaxiales Digitalkabel) an diesem Gerät an. Wählen Sie die Eingangsbuchsen (am Wenn die am Gerät vorhandene Kombination von Video-/Audio-Eingangsbuchsen nicht Gerät) je nach den Audio-Ausgangsbuchsen des Videogeräts. - Seite 30 1 2 3 4 5 6 7 8 9 10 Anschließen eines Abspielgeräts Verwenden Sie die Cursortasten zur Auswahl von „Audio-Eingang“, • Der folgende Vorgang ist nur verfügbar, wenn Ihr Fernseher über HDMI mit dem Gerät verbunden ist. und drücken Sie ENTER. Schließen Sie externe Geräte (wie Fernseher und Abspielgeräte) und Verwenden Sie die Cursortasten zur Auswahl von „AV5“...
-
Seite 31: Anschließen Von Audiogeräten (Wie Cd-Player)
Schließen Sie ein HDMI-kompatibles Gerät (wie eine Spielekonsole oder einen Analog stereo AUDIO 1–2 Camcorder) mit einem HDMI-Kabel an das Gerät an. Plattenspieler (PHONO) PHONO* RADIO * nur RX-V775 (außer den Modellen für USA und Kanada) VIDEO AUX PHONES YPAO MIC TONE CONTROL PROGRAM... -
Seite 32: Anschließen Der Fm-/Am-Antennen
1 2 3 4 6 7 8 9 10 Anschließen eines Abspielgeräts Anschließen einer FM-/AM-Antenne ❑ HDMI-Verbindung Anschließen der FM-/AM-Antennen Schließen Sie ein MHL-kompatibles mobiles Gerät (wie ein Smartphone) über ein MHL-Kabel an. Sie können Full-HD-Videosignale und mehrkanalige Audiosignalquellen Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an. betrachten/hören, die auf dem mobilen Gerät gespeichert sind. -
Seite 33: Anschließen An Ein Netzwerk
1 2 3 4 5 6 7 8 9 10 11 Anschließen an ein Netzwerk Anschließen an ein Netzwerk Schließen Sie das Gerät mit einem handelsüblichen STP- (Shielded Twisted Pair) Kabel (nicht gekreuztes CAT-5-Kabel oder höhere Kategorie) an Ihrem Router an. •... -
Seite 34: Anschließen Anderer Geräte
Anschließen eines externen Leistungsverstärkers Buchsen SUBWOOFER1–2 Für den Anschluss eines aktiven Subwoofers. Wenn 2 Subwoofer angeschlossen sind, geben beide das gleiche Signal aus. (nur RX-V775) Buchse CENTER Wenn Sie einen externen Leistungsverstärker (Vor-Endverstärker) anschließen, Gibt den Ton des Center-Kanals aus. -
Seite 35: Anschließen Eines Mit Der Trigger-Funktion Kompatiblen Geräts
Geräts (wie Ein-/Ausschalten und Wahl der Eingangsquelle) an diesem Gerät bedienen. Wählen Sie die Stellung des VOLTAGE SELECTOR-Schalters entsprechend der örtlichen Wenn Sie einen Subwoofer von Yamaha besitzen, der eine Systemverbindung unterstützt, Netzspannung. Mögliche Spannungen sind 110–120/220–240 V (U~), 50/60 Hz. -
Seite 36: Auswählen Einer Sprache Für Das Bildschirmmenü
1 2 3 4 5 6 7 8 9 Spracheinstellung Auswählen einer Sprache für das Bildschirmmenü SOURCE SOURCE RECEIVER RECEIVER RECEIVER z HDMI HDMI Hiermit wählen Sie die gewünschte Sprache des Bildschirmmenüs Um die Einstellung zu bestätigen, drücken V-AUX V-AUX aus: Englisch (Grundeinstellung), Japanisch, Französisch, Deutsch, Spanisch, Russisch, Italienisch oder Chinesisch. -
Seite 37: Automatische Optimierung Der Lautsprechereinstellungen (Ypao)
SOURCE RECEIVER RECEIVER RECEIVER z HDMI HDMI Bei Einsatz der Funktion Yamaha Parametric room Acoustic Platzieren Sie das YPAO-Mikrofon in Ohrhöhe an V-AUX V-AUX Optimizer (YPAO; Parametrische Raumakustikoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von Ihrer Hörposition und schließen Sie es an der... - Seite 38 1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Der folgende Bildschirm erscheint auf dem Fernseher. SOURCE SOURCE RECEIVER (nur RX-V775) Wenn Sie möchten, ändern Sie die RECEIVER (RX-V675) HDMI HDMI Messmethode (ein- oder mehrfach). a Verwenden Sie die Cursortasten zur Auswahl von „Mehrpunkt“,...
-
Seite 39: Messung An Einer Hörposition (Einfachmessung)
Starten der Messung siehe folgende Seite. Wenn„Mehrpunkt“ auf „Ja“ eingestellt ist: „Messung an mehreren Hörpositionen (Mehrfachmessung) (nur RX-V775)“ (S. 40) • Wenn eine Fehlermeldung (wie E-1) oder ein Warnhinweis (wie W-1) erscheint, lesen Sie „Fehlermeldungen“ (S. 43) oder „Warnmeldungen“ Wenn„Mehrpunkt“ auf „Nein“ eingestellt ist: (S. -
Seite 40: Messung An Mehreren Hörpositionen (Mehrfachmessung) (Nur Rx-V775)
Automatisches Lautsprecher-Setup Messung an mehreren Hörpositionen SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl von (Mehrfachmessung) (nur RX-V775) HDMI HDMI „Speichern/Abbr.“, und drücken Sie ENTER. Wenn „Mehrpunkt“ auf „Ja“ eingestellt ist, folgen Sie der V-AUX V-AUX Um die Messergebnisse zu speichern, verwenden nachstehenden Vorgehensweise, um die Messung durchzuführen. -
Seite 41: Prüfen/Betrachten Der Messergebnisse
Einträge der Messergebnisse Einzelheiten zu den Messergebnissen Die Anzahl der gemessenen Positionen Die angepassten Lautsprechereinstellungen werden (bei Mehrfachmessung) * nur RX-V775 angewendet. • Um den Vorgang abzubrechen, ohne das Ergebnis zu speichern, wählen Sie „ABBR.“ aus. VORBEREITUNGEN ➤ Automatische Optimierung der Lautsprechereinstellungen (YPAO) -
Seite 42: Laden Der Früheren Ypao-Einstellungen
1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Laden der früheren YPAO-Einstellungen SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags Wenn die manuell konfigurierten Lautsprechereinstellungen nicht richtig erscheinen, folgen Sie den unten angegebenen Schritten, V-AUX V-AUX Polarität der einzelnen Lautsprecher... -
Seite 43: Fehlermeldungen
Das YPAO-Mikrofon kann keine Testtöne erkennen. Bildschirmanweisungen, um die Messung erneut zu starten. Tritt dieser Fehler wiederholt auf, wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. Folgen Sie den Bildschirmanweisungen, um die Messung erneut zu starten. Um die Messung abzubrechen, E-9: Anw. -
Seite 44: Warnmeldungen
1 2 3 4 5 6 7 8 9 10 Automatisches Lautsprecher-Setup Warnmeldungen Falls nach der Messung eine Warnmeldung erscheint, können Sie dennoch die Messergebnisse speichern, indem Sie die Bildschirmanweisungen befolgen. Wir empfehlen jedoch, YPAO erneut auszuführen, um das Gerät mit den optimalen Lautsprechereinstellungen zu betreiben. Warnmeldung Ursache Abhilfe... -
Seite 45: Wiedergabe
RECEIVER HDMI Grundlegende Bedienungsvorgänge bei der Wiedergabe V-AUX Eingangswahltasten AUDIO Auswählen einer HDMI-Ausgangsbuchse Schalten Sie die am Gerät angeschlossenen externen TUNER (nur RX-V775) Geräte (wie Fernseher oder BD-/DVD-Player) ein. PARTY PARTY HDMI OUT MAIN MAIN ZONE 2 ZONE 2 HDMI OUT... -
Seite 46: Auswählen Der Eingangsquelle Und Der Bevorzugten Einstellungen Mit Einem Tastendruck (Scene)
V-AUX Mit der SCENE-Funktion können Sie die zugeordnete Eingangsquelle, Konfigurieren von Szenenzuordnungen Eingangswahltasten AUDIO das Klangprogramm, Compressed Music Enhancer Ein/Aus sowie (nur am RX-V775) die HDMI-Ausgangsbuchse mit einem einzigen TUNER Tastendruck auswählen. Führen die folgenden Bedienvorgänge durch, um PARTY PARTY... -
Seite 47: Auswählen Des Klangmodus
Auswählen des Klangmodus SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Das Gerät ist mit einer Vielzahl von Klangprogrammen und Auswählen eines Klangprogramms/Surround-Dekoders auf V-AUX V-AUX Surround-Dekodern ausgestattet, die Ihnen ermöglichen, dem Bildschirm Wiedergabequellen mit Ihrem bevorzugten Klangmodus AUDIO AUDIO (wie Schallfeldeffekt oder Stereowiedergabe) wiederzugeben. a Drücken Sie ON SCREEN. -
Seite 48: Erzeugen Von Stereoskopischen Schallfeldern (Cinema Dsp 3D)
Wenn Sie eines der Klangprogramme (außer 2ch Stereo und 7ch Stereo) auswählen, wenn keine Surround-Lautsprecher angeschlossen sind, nutzt das Gerät die eigene Virtual-Surround-Technologie von Yamaha, um bis zu 7-kanaligen Surround-Sound zu reproduzieren und Ihnen zu ermöglichen, nur mit den Front-Lautsprechern ein gut ausgerichtetes Schallfeld zu erleben. -
Seite 49: Passende Klangprogramme Für Filme (Movie)
■ ❑ ENTERTAINMENT Passende Klangprogramme für Filme (MOVIE) Die folgenden Klangprogramme sind für die Wiedergabe von Videoquellen wie Filmen, Dieses Programm ermöglicht dem Zuhörer, die volle Lebendigkeit von Fernsehprogrammen und Spielen optimiert. Sportübertragungen und leichten Unterhaltungsshows zu erleben. Bei Sportübertragungen werden die Stimmen des Kommentators und des Sports ❑... -
Seite 50: Passende Klangprogramme Für Musik/Stereowiedergabe (Music)
■ Passende Klangprogramme für Musik/Stereowiedergabe (MUSIC) Die folgenden Klangprogramme sind für die Wiedergabe von Musikquellen optimiert. Sie können auch Stereowiedergabe auswählen. ❑ CLASSICAL Dieses Programm simuliert eine Konzerthalle in München mit etwa 2.500 Plätzen und eleganter Holzverkleidung. Ein feiner, schöner Nachhall verteilt Hall in Munich sich großzügig und schafft eine beruhigende Atmosphäre. -
Seite 51: Unverarbeitete Wiedergabe
■ Unverarbeitete Wiedergabe Wiedergabe 2-kanaliger Signalquellen im SOURCE SOURCE RECEIVER RECEIVER Mehrkanalmodus (Surround-Dekoder) HDMI HDMI Sie können Eingangsquellen ohne jede Verarbeitung mit Der Surround-Dekoder ermöglicht die unverarbeitete, mehrkanalige Schallfeldeffekten wiedergeben. V-AUX V-AUX Wiedergabe von 2-kanaligen Quellen. Wenn eine mehrkanalige Quelle eingespeist wird, arbeitet der Dekoder auf die gleiche Weise ■... -
Seite 52: Hören Mit Reinem High-Fidelity-Sound (Pure Direct)
Hören mit reinem High-Fidelity-Sound Wiedergabe komprimierter Musiksignale SOURCE SOURCE RECEIVER RECEIVER (Pure Direct) mit verbessertem Klang (Compressed HDMI HDMI Music Enhancer) Wenn der Pure Direct-Modus aktiviert ist, gibt das Gerät die V-AUX V-AUX ausgewählte Signalquelle auf dem direktesten Signalweg wieder, AUDIO AUDIO um Rauschen und elektrische Geräusche von anderen... -
Seite 53: Fm-/Am-Radio (Ukw/Mw) Hören
FM-/AM-Radio (UKW/MW) hören SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können einen Radiosender einstellen, indem Sie seine Frequenz Auswahl einer Empfangsfrequenz V-AUX V-AUX angeben oder einen der gespeicherten Radiosender auswählen. AUDIO AUDIO Drücken Sie TUNER zum Anwählen von „TUNER“ • Die Radiofrequenzen hängen von dem Land oder Gebiet ab, in dem das Gerät als Eingangsquelle. -
Seite 54: Speichern Ihrer Lieblings-Radiosender (Festsender)
■ Speichern Ihrer Lieblings-Radiosender Auswählen eines Festsenders SOURCE SOURCE RECEIVER RECEIVER (Festsender) Stellen Sie einen gespeicherten Radiosender ein, indem Sie HDMI HDMI dessen Festsendernummer auswählen. Sie können bis zu 40 Radiosender als Festsender speichern. V-AUX V-AUX Sobald Sie Sender gespeichert haben, können Sie diese bequem Drücken Sie TUNER zum Anwählen von „TUNER“... -
Seite 55: Abstimmung Per Radio Data System
Abstimmung per Radio Data System SOURCE SOURCE RECEIVER RECEIVER • „Program Service“, „Program Type“, „Radio Text“ und „Clock Time“ werden HDMI HDMI (nur Modelle für Großbritannien und Europa) nicht angezeigt, wenn der Radiosender den Radio Data System-Dienst nicht anbietet. Radio Data System (Radio-Daten-System) ist ein V-AUX V-AUX Datenübertragungssystem, das in vielen Ländern für FM-Sender... -
Seite 56: Bedienen Des Radios Am Fernseher
Bedienen des Radios am Fernseher Menü Submenü Funktion SOURCE SOURCE RECEIVER RECEIVER (nur Modelle für Großbritannien HDMI HDMI Sie können am Fernseher die Radioinformationen betrachten oder und Europa) einen Radiosender auswählen. Schaltet auf FM/AM um. V-AUX V-AUX Abstimmung Drücken Sie TUNER zum Anwählen von „TUNER“ Wählt eine Frequenz aus. -
Seite 57: Durchsuchen-Bildschirm
■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER • (nur Modelle für Großbritannien und Europa) HDMI HDMI Nur Sender, die Radio Data System-Daten senden, werden automatisch durch „Autom. Voreinst.“ gespeichert. V-AUX V-AUX AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2... -
Seite 58: Wiedergabe Von Musik Vom Ipod
Wiedergabe von Musik vom iPod Sie können Musik vom iPod über ein mit dem iPod geliefertes Anschließen eines iPod USB-Kabel am Gerät abspielen. Schließen Sie Ihren iPod über das mit dem iPod gelieferte USB-Kabel am Gerät an. • Es kann sein, dass ein iPod vom Gerät nicht erkannt wird, oder dass einige Funktionen nicht mit dem Modell oder der Version eines iPod kompatibel sind. -
Seite 59: Wiedergabe Von Ipod-Inhalten
■ Wiedergabe von iPod-Inhalten Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Folgen Sie den hier angegebenen Schritten, um den iPod zu bedienen und die Wiedergabe zu starten. V-AUX V-AUX Sie können den iPod über das auf dem Fernsehbildschirm angezeigte Menü steuern. AUDIO AUDIO TUNER... -
Seite 60: Bedienung Am Ipod Oder Mit Der Fernsteuerung (Einfacher Wiedergabemodus)
■ ■ Wiedergabe-Bildschirm Bedienung am iPod oder mit der SOURCE SOURCE RECEIVER RECEIVER Fernsteuerung (einfacher HDMI HDMI Wiedergabemodus) V-AUX V-AUX Drücken Sie MODE, um in den einfachen AUDIO AUDIO Wiedergabemodus zu schalten. TUNER TUNER Das Menü auf dem Fernsehbildschirm schaltet sich aus, PARTY PARTY HDMI OUT... -
Seite 61: Einstellungen Für Wiederholung/Zufall
■ Einstellungen für Wiederholung/Zufall SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen Ihres iPod für Wiederholung/Zufall HDMI HDMI konfigurieren. V-AUX V-AUX AUDIO AUDIO • Während der einfachen Wiedergabe konfigurieren Sie die Einstellungen für Wiederholung/Zufall direkt an Ihrem iPod, oder drücken Sie MODE, um das Menü TUNER TUNER auf dem Fernsehbildschirm anzuzeigen und die nachstehenden Schritte zu befolgen. -
Seite 62: Wiedergabe Von Auf Einem Usb-Speichergerät Gespeicherter Musik
Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können am Gerät Musikdateien wiedergeben, die sich auf V-AUX V-AUX einem USB-Speichergerät befinden. Lesen Sie auch die • Wenn sich viele Dateien auf dem USB-Speichergerät befinden, kann es eine Bedienungsanleitungen des USB-Speichergeräts für weitere Weile dauern, bis sie geladen sind. - Seite 63 ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, und V-AUX V-AUX der Wiedergabe-Bildschirm wird angezeigt. AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT...
- Seite 64 ■ ■ Wiedergabe-Bildschirm Einstellungen für Wiederholung/Zufall SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Wiederholung/Zufall für die HDMI HDMI Wiedergabe von Inhalten eines USB-Speichergeräts konfigurieren. V-AUX V-AUX Wenn „USB“ als Eingangsquelle ausgewählt ist, AUDIO AUDIO drücken Sie OPTION. TUNER TUNER PARTY PARTY...
-
Seite 65: Wiedergabe Von Auf Media-Servern (Pcs/Nas) Gespeicherter Musik
Wiedergabe von auf Media-Servern (PCs/NAS) gespeicherter Musik SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können auf dem Gerät Musikdateien abspielen, die auf Ihrem Wiedergabe von Musikinhalten vom V-AUX V-AUX Computer oder DLNA-kompatiblen NAS gespeichert sind. Computer AUDIO AUDIO Folgen Sie den hier angegebenen Schritten, um •... - Seite 66 ■ Durchsuchen-Bildschirm SOURCE SOURCE RECEIVER RECEIVER Verwenden Sie die Cursortasten zur Auswahl eines HDMI HDMI Eintrags und drücken Sie ENTER. Wenn ein Titel ausgewählt ist, beginnt die Wiedergabe, V-AUX V-AUX und der Wiedergabe-Bildschirm wird angezeigt. AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT...
- Seite 67 ■ ■ Wiedergabe-Bildschirm Einstellungen für Wiederholung/Zufall SOURCE SOURCE RECEIVER RECEIVER Sie können die Einstellungen für Wiederholung/Zufall für die HDMI HDMI Wiedergabe von Computer-Musikinhalten konfigurieren. V-AUX V-AUX Wenn „SERVER“ als Eingangsquelle ausgewählt ist, AUDIO AUDIO drücken Sie OPTION. TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT...
-
Seite 68: Internetradio Hören
Internetradio hören SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Sie können alle Internetradiosender weltweit hören. Drücken Sie mehrmals NET, um „NET RADIO“ V-AUX V-AUX Sie können das Internetradio über das auf dem Fernsehbildschirm als Eingangsquelle auszuwählen. angezeigte Menü steuern. AUDIO AUDIO Der Durchsuchen-Bildschirm wird auf dem Fernseher TUNER TUNER... - Seite 69 ■ ■ Durchsuchen-Bildschirm Wiedergabe-Bildschirm SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI V-AUX V-AUX AUDIO AUDIO TUNER TUNER PARTY PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2 ZONE 2 SCENE SCENE RADIO RADIO Wiedergabe-Anzeige Wiedergabe-Anzeige Name der Liste PROGRAM PROGRAM MUTE MUTE VOLUME VOLUME...
-
Seite 70: Wiedergabe Von Musik Von Itunes/Ipod Über Ein Netzwerk (Airplay)
Wiedergabe von Musik von iTunes/iPod über ein Netzwerk (AirPlay) Mit der AirPlay-Funktion können Sie Musik von iTunes / vom iPod Wiedergabe von Musikinhalten von über ein Netzwerk am Gerät abspielen. iTunes/iPod iTunes Folgen Sie den unten angegebenen Schritten, um iTunes-/iPod-Musikinhalte am Gerät abzuspielen. Schalten Sie das Gerät ein, und starten Sie iTunes Router auf dem Computer oder rufen Sie den... - Seite 71 Drücken Sie RETURN, um das Submenü zu schließen. SOURCE SOURCE RECEIVER RECEIVER Menü Submenü Funktion • Der Wiedergabebildschirm ist nur verfügbar, wenn Ihr Fernseher über HDMI mit HDMI HDMI dem Gerät verbunden ist. Setzt nach dem Pausieren die V-AUX V-AUX Wiedergabe fort.
-
Seite 72: Wiedergabe Von Musik In Mehreren Räumen (Multi-Zone-Funktion)
Geräts in Zone2 zu hören, müssen Sie das Gerät an den Buchsen AUDIO (Buchsen AV 5–6 oder AUDIO 1–2) des Geräts anschließen. • (nur RX-V775) Der Party-Modus (S. 76) ermöglicht Ihnen, Hauptzonenquellen gleichzeitig in Zone2 wiederzugeben, ungeachtet der Art des zugeführten Audiosignals. -
Seite 73: Verwendung Des Integrierten Verstärkers
■ ■ Verwendung des integrierten Verstärkers Verwendung eines externen Verstärkers Schließen Sie die in Zone2 aufgestellten Lautsprecher mit Schließen Sie den in Zone2 aufgestellten externen Verstärker (mit Lautsprecherkabeln am Gerät an. Lautstärkeregelung) über ein Stereo-Cinchkabel am Gerät an. Um die EXTRA SP-Anschlüsse für Zone2-Lautsprecher zu Gerät (Rückseite) verwenden, stellen Sie „Endstufe Zuord.“... -
Seite 74: Bedienung Des Geräts Von Zone2 Aus (Fernverbindung)
Fernverbindungen zwischen Yamaha-Produkten Ein Infrarotsignalsender wird nicht benötigt, wenn Sie Produkte von (Fernverbindung) Yamaha verwenden, die (wie dieses Gerät) Fernverbindungen Sie können das Gerät und externe Geräte über die mitgelieferte unterstützen. Sie können Fernbedienungssignale übertragen, Fernbedingung von Zone2 aus bedienen, wenn Sie einen indem Sie die Buchsen REMOTE IN/OUT über Kabel mit... -
Seite 75: Steuern Von Geräten In Zone2
• Die Bildschirm-Bedienvorgänge stehen für Zone2 nicht zur Verfügung. Verwenden Sie das Frontblende-Display, um Zone2 zu bedienen. SUR. DECODE SUR. DECODE STRAIGHT STRAIGHT PHONO: Buchsen PHONO (nur RX-V775 [außer den MOVIE MOVIE MUSIC MUSIC • AirPlay ist in Zone2 nur verfügbar, wenn in der Hauptzone eine Wiedergabe... -
Seite 76: Wiedergabe Derselben Quelle In Mehreren Räumen (Party-Modus)
Wiedergabe derselben Quelle in mehreren SOURCE SOURCE RECEIVER RECEIVER Räumen (Party-Modus) HDMI HDMI (nur RX-V775) V-AUX V-AUX Der Party-Modus ermöglicht Ihnen, in Zone2 dieselbe Musik wiederzugeben, die in der Hauptzone wiedergegeben wird. Im AUDIO AUDIO Party-Modus ist für alle Zonen automatisch Stereo-Wiedergabe ausgewählt. -
Seite 77: Betrachten Des Aktuellen Status
PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2 ZONE 2 (nur RX-V775 [außer den Modellen für USA und Kanada]) Mit jedem Druck auf die Taste werden die im SCENE SCENE Input (Name der Eingangsquelle), DSP Program PHONO RADIO RADIO Frontblende-Display angezeigten Inhalte umgeschaltet. -
Seite 78: Konfigurieren Der Wiedergabeeinstellungen Für Verschiedene Wiedergabequellen (Optionen -Menü)
Konfigurieren der Wiedergabeeinstellungen für verschiedene Wiedergabequellen (Optionen -Menü) Sie können getrennte Wiedergabeeinstellungen für verschiedene Wiedergabequellen Einträge im Optionen-Menü konfigurieren. Dieses Menü steht im Frontblende-Display (oder auf dem Fernsehbildschirm) zur Verfügung, so dass Sie die Einstellungen bequem während der Wiedergabe konfigurieren können. •... -
Seite 79: Klangregelung (Tone Control)
■ ■ Klangregelung (Tone Control) CINEMA DSP 3D-Modus (CINEMA DSP 3D) Stellt den Pegel des oberen (Treble) und des unteren Frequenzbereichs (Bass) des Aktiviert/deaktiviert den CINEMA DSP 3D (S. 48). Wenn diese Funktion auf „Ein“ gestellt ist, arbeitet CINEMA DSP 3D entsprechend den ausgewählten Klangprogrammen Klangs ein. - Seite 80 ■ ❑ Subwooferanpassung (SW.Trim) Erweitertes Surround (EXTD Surround) Stellt die Subwoofer-Lautstärke fein ein. Wählt aus, wie 5.1- bis 7.1-kanalige Quellen wiedergegeben werden, wenn hintere Surround-Lautsprecher verwendet werden. Einstellbereich Einstellungen –6,0 dB bis +6,0 dB (in Schritten von 0,5 dB) Es wird automatisch der am besten geeignete Decoder ausgewählt, Grundeinstellung wenn ein Mehrkanalsignal zugeführt wird, das Signale für hintere 0,0 dB...
-
Seite 81: Konfigurationen
KONFIGURATIONEN Konfigurieren von Eingangsquellen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Eingang-Menü) Sie können die Einstellungen für die Eingangsquellen mit Hilfe des Fernsehbildschirms ändern. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Eingang“, und drücken Sie ENTER. -
Seite 82: Umbenennen/Icon Auswahl
• Bei Anschluss eines Abspielgeräts, das eine HDMI-Videoausgabe, jedoch keine HDMI 1–5, V-AUX, AV 1–6, AUDIO 1–2, USB, PHONO* HDMI-Audioausgabe unterstützt. * nur RX-V775 (außer den Modellen für USA und Kanada) ■ Vorgehensweise für das Setup • Bei Anschluss eines Abspielgeräts, das Component-Videobuchsen und analoge... -
Seite 83: Lautstärkekopplung
■ Lautstärkekopplung Konfigurieren der SCENE-Funktion (Szene-Menü) Aktiviert/Deaktiviert die Lautstärkeregelung von iTunes/iPod über AirPlay. Sie können die Einstellungen der SCENE-Funktion (S. 46) über den Eingangsquellen Fernsehbildschirm ändern. AirPlay Einstellungen Drücken Sie ON SCREEN. Aktiviert/Deaktiviert die Lautstärkeregelung von iTunes/iPod. Verwenden Sie die Cursortasten zur Auswahl von „Szene“, und Aktiviert die Lautstärkeregelung von iTunes / vom iPod im Eingeschränkt eingeschränkten Bereich... -
Seite 84: Einträge Im Szene-Menü
Speichert die aktuellen Einstellungen des Geräts (Eingangssignalquelle, Klangprogramm/Surround-Dekoder, Compressed Music Enhancer ein/aus und die HDMI-Ausgangsbuchse [nur RX-V775]) in der ausgewählten Szene. • Wenn Sie die Eingangszuordnung für eine Szene geändert haben, müssen Sie auch das zugeordnete externe Gerät auf die entsprechende Taste SCENE ändern (S. 46). -
Seite 85: Konfigurieren Von Klangprogrammen/Surround-Dekodern
■ Umbenennen/Icon Auswahl Konfigurieren von Klangprogrammen/ Ändert den Namen und das Symbol der Szene, die auf dem Frontblende-Display oder Surround-Dekodern (Klangprogramm -Menü) dem Fernsehbildschirm angezeigt werden. ■ Vorgehensweise für das Setup Sie können die Einstellungen des Klangprogramms mit Hilfe des Fernsehbildschirms ändern. -
Seite 86: Einträge Im Klangprogramm-Menü
Einträge im Klangprogramm-Menü Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. • Die verfügbaren Einträge hängen vom gewählten Klangprogramm oder Surround-Dekoder ab. ■ Einstellungen für Klangprogramme Eintrag Funktion Einstellungen bPro Logic*, bPLIIx Movie (bPLII Movie), bPLIIx Music* (bPLII Music*), Wählt einen in Kombination mit dem bPLIIx Game* (bPLII... -
Seite 87: Einstellungen Für Dekoder
■ Einstellungen für Dekoder Eintrag Funktion Einstellungen Die folgenden Einträge sind verfügbar, wenn Sie „Dekodertyp“ bei „Surround Decoder“ 1,0 s bis 5,0 s Stellt die Abklingzeit des hinteren Höher, um den Nachhall zu auf „bPLIIx Music“ oder „Neo:6 Music“ einstellen. Nachhallzeit intensivieren, und niedriger, um Hallklangs ein. -
Seite 88: Konfigurieren Verschiedener Funktionen (Setup-Menü)
Konfigurieren verschiedener Funktionen Verwenden Sie die Cursortasten (q/w) zur Auswahl eines Eintrags, und drücken Sie ENTER. (Setup-Menü) Sie können die verschiedenen Funktionen des Geräts mit Hilfe des auf dem Fernsehbildschirm angezeigten Menüs konfigurieren. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Setup“, und drücken Sie ENTER. -
Seite 89: Einträge Im Setup-Menü
Einträge im Setup-Menü Menü Eintrag Funktion Seite Automatisches Setup Optimiert automatisch die Lautsprechereinstellungen (YPAO). Endstufe Zuord. Wählt ein Lautsprechersystem aus. Front Wählt die Größe der Front-Lautsprecher. Center Wählt aus, ob ein Center-Lautsprecher angeschlossen ist, sowie dessen Größe. Surround Wählt aus, ob Surround-Lautsprecher angeschlossen sind, sowie deren Größe. Surround Back Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größe. - Seite 90 Stellt die Anfangslautstärke für Zone2 beim Einschalten des Geräts ein. Multi-Zone Zone Umbenennen Ändert den Zonennamen (von Zone2), so wie er auf dem fernsehbildschirm angezeigt wird. (nur RX-V775) Party Modus Einst. Aktiviert/deaktiviert das Umschalten in den Party-Modus. Dimmer (Frontblende-Display) Stellt die Helligkeit des Frontblende-Displays ein.
-
Seite 91: Lautsprecher (Manuelles Setup)
❑ Front Lautsprecher (Manuelles Setup) Wählt die Größe der Front-Lautsprecher. Konfiguriert die Lautsprechereinstellungen manuell. Einstellungen Wählen Sie diese Option für große Lautsprecher. Groß Die Front-Lautsprecher liefern alle Frequenzkomponenten der Tonausgabe der Front-Kanäle. Wählen Sie diese Option für kleine Lautsprecher. Klein Der Subwoofer gibt dann tieffrequente Anteile der Front-Kanäle (Grundeinstellung) wieder (konfigurierbar in „Übernahm. -
Seite 92: Extra Bass
❑ Surround Back ❑ Subwoofer Wählt aus, ob ein Subwoofer angeschlossen ist, sowie dessen Phase. Wählt aus, ob hintere Surround-Lautsprecher angeschlossen sind, sowie deren Größen. Einstellungen Einstellungen Wählen Sie diese Option, wenn ein Subwoofer angeschlossen ist Normal Wählen Sie diese Option, wenn ein großer Lautsprecher (Phase nicht invertiert). - Seite 93 ■ ■ Abstand Manuelle Equalizer-Einstellung Stellt den Abstand zwischen den einzelnen Lautsprechern und der Hörposition ein, Stellen Sie „Param. EQ“ auf „Manuell“, und drücken Sie ENTER. damit der Ton von den Lautsprechern gleichzeitig die Hörposition erreicht. Wählen Sie Drücken Sie erneut ENTER, um den Bildschirm zur Bearbeitung des Namens zunächst die Entfernungseinheit aus, „Meter“...
-
Seite 94: Ton
■ ❑ Auswahl Auto/Manuell Testton Wählt die Methode, um die Verzögerung zwischen der Video- und Audioausgabe Aktiviert/deaktiviert die Testton-Ausgabe. Die Testton-Ausgabe hilft Ihnen, die Lautsprecherbalance oder den Equalizer einzustellen, während Sie die Wirkung der einzustellen. Einstellungen prüfen. Einstellbereich Einstellungen Stellt die Verzögerung zwischen der Video- und Audioausgabe Aus (Grundeinstellung) Es werden keine Testtöne ausgegeben. -
Seite 95: Maximale Lautstärke
■ Maximale Lautstärke Bild Stellt die maximale Lautstärke ein, um übermäßige Lautstärken zu verhindern. Konfiguriert die Einstellungen für die Bildausgabe. Einstellbereich –30,0 dB bis +15,0 dB (in Schritten von 5,0 dB), +16,5 dB Grundeinstellung +16,5 dB ■ Grundlautstärke Stellt die Grundlautstärke beim Einschalten des Receivers ein. Einstellungen ■... -
Seite 96: Hdmi
❑ Seitenverhältnis HDMI Wählt ein Seitenverhältnis für die Ausgabe von HDMI-Videosignalen aus, wenn Konfiguriert die HDMI-Einstellungen. „Videomodus“ auf „Verarbeitung“ gestellt ist. Einstellungen Unverändert Das Seitenverhältnis wird nicht automatisch umgewandelt. (Grundeinstellung) 4:3-Videosignale werden von einem 16:9-Fernsehgerät mit schwarzen 16:9 Normal Streifen zu beiden Seiten des Bildschirms dargestellt. •... -
Seite 97: Standby Durchleitung
HDMI-Signale empfängt. ■ Audio Ausgang Wählt ein Gerät für die Audioausgabe aus. • Diese Einstellung (außer „HDMI OUT2” [nur RX-V775]) ist nur verfügbar, wenn „HDMI-Einstellung“ auf „Aus“ gestellt ist. ❑ Verstärker Aktiviert/deaktiviert die Audioausgabe über die am Gerät angeschlossenen Lautsprecher. -
Seite 98: Netzwerk
Netzwerk Um die Änderungen zu speichern, wählen Sie mit den Cursortasten „OK“ aus und drücken ENTER. Konfiguriert die Netzwerkeinstellungen. Um das Menü zu verlassen, drücken Sie ON SCREEN. ■ Netzwerk Standby Wählt aus, ob das Gerät von anderen Netzwerkgeräten aus eingeschaltet werden kann oder nicht (Netzwerkbereitschaft). -
Seite 99: Multi-Zone
■ Netzwerkname Multi-Zone Bearbeitet den Netzwerknamen (den Gerätenamen im Netzwerk), der bei anderen Konfiguriert die Mehrzoneneinstellungen. Geräten im Netzwerk angezeigt wird. ■ Vorgehensweise Drücken Sie ENTER, um den Bildschirm zur Bearbeitung des Namens aufzurufen. Verwenden Sie die Cursortasten und ENTER zum Umbenennen, und wählen Sie „EINGABE“, um den Eintrag zu bestätigen. -
Seite 100: Funktion
Wählt aus, ob kurze Meldungen auf dem Fernsehbildschirm angezeigt werden sollen, wenn das Gerät bedient wird (wie Eingangsauswahl und Lautstärkeeinstellung). ■ Party Modus Einst. Einstellungen (nur RX-V775) Aktiviert/deaktiviert das Umschalten in den Party-Modus (S. 76). Kurzmeldungen erscheinen auf dem Fernsehbildschirm. (Grundeinstellung) Wahlmöglichkeit Ziel: Zone 2 Es erscheinen keine Kurzmeldungen auf dem Fernsehbildschirm. -
Seite 101: Trigger-Ausgang
HDMI 1–5, AV 1–6, V-AUX, AUDIO 1–2, TUNER, PHONO*, (Netzwerkquellen), USB Wählt aus, wie die Leistung für das an der Buchse DC OUT angeschlossene * nur RX-V775 (außer den Modellen für USA und Kanada) Yamaha-AV-Zubehör zur Verfügung gestellt wird. Einstellungen Einstellungen Bricht die Übertragung des elektronischen Signals ab, wenn Sie auf... -
Seite 102: Eco
■ Speicherschutz Verhindert versehentliche Änderungen an den Einstellungen. Konfiguriert die Einstellungen für die Stromversorgung. Einstellungen Die Einstellungen werden nicht geschützt. (Grundeinstellung) Aktiv Die Einstellungen werden geschützt, bis „Aus“ ausgewählt wird. • Wenn „Speicherschutz“ auf „Aktiv“ eingestellt ist, wird das folgende Symbol (o) auf dem Menübildschirm angezeigt. -
Seite 103: Sprache
Sprache Ablesen von Informationen über das Gerät (Information-Menü) Wählt eine Sprache für die Bildschirmmenüs aus. Sie können Informationen über das Gerät am Fernsehbildschirm betrachten. Drücken Sie ON SCREEN. Verwenden Sie die Cursortasten zur Auswahl von „Information“, und drücken Sie ENTER. Einstellungen English Englisch... -
Seite 104: Arten Von Informationen
Die für Zone2 gewählte Eingangssignalquelle Schnittstelle TV-Schnittstelle Lautstärke Die Lautstärkeeinstellung für Zone2 Videoauflösung Vom Fernsehgerät unterstützte Auflösungen • (nur RX-V775) Verwenden Sie die Cursortasten (q/w), um zwischen „OUT1“ und „OUT2“ umzuschalten. KONFIGURATIONEN ➤ Ablesen von Informationen über das Gerät (Information-Menü) -
Seite 105: Konfigurieren Der Systemeinstellungen (Advanced Setup-Menü)
Ändern Sie die Fernbedienungs-ID des Geräts so, dass sie der ID der Fernbedienung Drücken Sie STRAIGHT zur Auswahl einer Einstellung. entspricht (Grundeinstellung: ID1). Wenn Sie mehrere Yamaha AV-Receiver einsetzen, können Sie jeder Fernbedienung eine eindeutige Fernbedienungs-ID für den Drücken Sie MAIN ZONE z, um das Gerät in den Bereitschaftsmodus zugehörigen Receiver zuweisen. -
Seite 106: Ändern Der Einstellung Für Die Fm-/Am-Frequenzschrittweite (Tu)
Ändern der Einstellung für die Aufheben der Begrenzung für FM-/AM-Frequenzschrittweite (TU) HDMI-Video-Ausgangssignale (MON.CHK) (nur Modell für Asien und Universalmodell) MON.CHK FM50/AM9 Das Gerät erkennt automatisch die von einem an der Buchse HDMI OUT angeschlossenen Fernseher unterstützten Auflösungen. Ändern Sie die Einstellung des Geräts für die Frequenzschrittweite der FM-/AM-Frequenzabstimmung je nach Ihrem Land oder Ihrer Region. -
Seite 107: Aktualisieren Der Firmware (Update)
Aktualisieren der Firmware (UPDATE) UPDATE Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen oder Produktverbesserungen veröffentlicht. Updates können von unserer Website heruntergeladen werden. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das Netzwerk herunterladen. Einzelheiten hierzu finden Sie in den mit Updates bereitgestellten Informationen. -
Seite 108: Steuerung Anderer Geräte Über Die Fernbedienung
POP-UP/MENU Fernbedienungs-Code ein. OPTION OPTION SCREEN SCREEN • Der Verstärker-Code (Yamaha: 5098) ist per Voreinstellung für alle Eingangswahltasten eingestellt. Mit dieser Einstellung können Sie am Gerät Nachdem der Fernbedienungs-Code erfolgreich gespeichert angeschlossene HDMI-steuerbare Geräte mit der Fernbedienung bedienen. ENTER ENTER wurde, blinkt SOURCE zweimal. -
Seite 109: Speichern Der Fernbedienungs-Codes Für Abspielgeräte
SCENE RADIO RADIO • (RX-V675 und RX-V775 [nur US-amerikanisches und kanadisches Modell]) • Durch Drücken von SOURCE oder RECEIVER können Sie zwischen den mit den Wenn Sie die Sterntaste (★) mit dem Fernbedienungs-Code für ein externes Tasten für die Menübedienung, der Taste DISPLAY und den Zifferntasten zu bedienenden Geräten (diesem oder externen Geräten) umschalten. -
Seite 110: Programmierung Von Anderen Fernbedienungen Aus (Lernfunktion)
SOURCE z Fernbedienungen aus (Lernfunktion) SOURCE HDMI HDMI von 10 Sekunden aus. (nur RX-V775 [chinesisches, koreanisches, britisches und a Drücken Sie an diesem Gerät eine der folgenden Tasten, der Sie V-AUX V-AUX europäisches Modell]) eine Funktion zuweisen möchten. Die Fernbedienung des Geräts kann die Fernbedienungssignale... -
Seite 111: Löschen Von Funktionen, Die Von Anderen Fernbedienungen Erlernt Wurden
Löschen von Funktionen, die von anderen Löschen der Zuweisungen einzelner SOURCE SOURCE RECEIVER RECEIVER Eingangssignalquellen Fernbedienungen erlernt wurden HDMI (nur RX-V775 [chinesisches, koreanisches, britisches und V-AUX Drücken Sie CODE SET. Eingangswahltasten europäisches Modell]) SOURCE blinkt zweimal. AUDIO Jeder der nachfolgend beschriebenen Schritte muss ■... -
Seite 112: Zurücksetzen Der Fernbedienungs-Codes
Zurücksetzen der Fernbedienungs-Codes SOURCE SOURCE RECEIVER RECEIVER HDMI Sie können den gespeicherten Fernbedienungs-Code jeder einzelnen Eingangswahltaste zurücksetzen. V-AUX Eingangswahltasten Drücken Sie CODE SET. AUDIO SOURCE blinkt zweimal. TUNER PARTY PARTY HDMI OUT HDMI OUT MAIN MAIN ZONE 2 ZONE 2 Jeder der nachfolgend beschriebenen Schritte muss innerhalb von 1 Minute durchgeführt werden. -
Seite 113: Aktualisieren Der Firmware Des Geräts Über Das Netzwerk
Aktualisieren der Firmware des Geräts über das Netzwerk SOURCE SOURCE RECEIVER RECEIVER HDMI HDMI Es wird je nach Bedarf neue Firmware mit zusätzlichen Funktionen Wenn „Update Success Please Power Off!“ im V-AUX V-AUX oder Produktverbesserungen veröffentlicht. Wenn das Gerät mit dem Internet verbunden ist, können Sie die Firmware über das Frontblende-Display angezeigt wird, drücken Sie AUDIO... -
Seite 114: Anhang
Geräusch beim Einschalten des Geräts... Die Lautstärke wird per Grundeinstellung automatisch auf den Pegel eingestellt, Wenn Sie mehrere Produkte von Yamaha verwenden, kann die mitgelieferte der aktiv war, als das Gerät zuletzt in Bereitschaft geschaltet wurde. Wenn Sie die Fernbedienung auch mit anderen Produkten von Yamaha funktionieren, oder andere Anfangslautstärke festlegen möchten, verwenden Sie „Grundlautstärke“... -
Seite 115: Problembehebung
Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist, oder wenn die nachfolgenden Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst. Prüfen Sie zunächst folgende Dinge: a Die Netzkabel von Gerät, Fernseher und Abspielgeräten (wie BD-/DVD-Player) sind sicher an einer Wandsteckdose... - Seite 116 Der Abstand zwischen den zwei Fernbedienungen ist ungeeignet. Bringen Sie die Fernbedienungen in den richtigen Abstand voneinander (S. 110). Die Fernbedienung lernt keine neuen Funktionen. (nur RX-V775 [chinesisches, koreanisches, Die Signalcodierung oder -modulation der anderen Fernbedienung In diesem Fall sind keine Lernvorgänge möglich.
-
Seite 117: Ton
Problem Ursache Abhilfe Es wurde eine andere Eingangsquelle ausgewählt. Wählen Sie mit einer der Eingangswahltasten die entsprechende Eingangsquelle. Einige digitale Audioformate lassen sich am Gerät nicht wiedergeben. Um das Es werden Signale empfangen, die das Gerät nicht Kein Ton. Audioformat des Eingangssignals zu prüfen, verwenden Sie „Audiosignal“ im wiedergeben kann. -
Seite 118: Bild
Problem Ursache Abhilfe Der Fernseher ist so eingestellt, dass der Ton aus den Ändern Sie die Audio-Ausgabeeinstellungen Ihres Fernsehers, so dass der Fernsehlautsprechern kommt. Fernsehton von den am Gerät angeschlossenen Lautsprechern ausgegeben wird. Ein Fernseher, der ARC nicht unterstützt, ist nur über ein Verwenden Sie ein optisches Digitalkabel zum Herstellen der Audioverbindung (S. -
Seite 119: Fm-/Am-Radioempfang
FM-/AM-Radioempfang Problem Ursache Abhilfe Stellen Sie die Höhe oder Ausrichtung der FM-Antenne neu ein, oder stellen Sie Es sind Mehrweginterferenzen vorhanden. sie an einer anderen Position auf. Stellen Sie „FM-Modus“ im „Optionen“-Menü auf „Mono“ ein, um monauralen Der FM-Empfang ist schwach oder verrauscht. FM-Radioempfang zu wählen (S. -
Seite 120: Usb Und Netzwerk
USB und Netzwerk Problem Ursache Abhilfe Das USB-Gerät ist nicht richtig an der Buchse USB Schalten Sie das Gerät aus, schließen Sie Ihr USB-Gerät erneut an und schalten angeschlossen. Sie das Gerät wieder ein. Das Gerät erkennt das USB-Gerät nicht. Verwenden Sie ein USB-Gerät, das im Format FAT16 oder FAT32 Das USB-Gerät hat ein anderes Dateisystem als FAT16 oder FAT32. -
Seite 121: Fehleranzeigen Im Frontblende-Display
Lautsprechern an. Internal Error Ein interner Fehler ist aufgetreten. Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst von Yamaha. MHL Overloaded Ein Überstrom fließt durch das MHL-kompatible mobile Gerät. Schalten Sie das Gerät aus und prüfen Sie die Verbindung zwischen diesem und dem mobilen Gerät. -
Seite 122: Ideale Anordnung Der Lautsprecher
Ideale Anordnung der Lautsprecher Verwenden Sie diese Abbildung als Vorschlag. Sie müssen die Lautsprecheranordnung in der Abbildung nicht exakt befolgen. 0,5 bis 1 m 0,5 bis 1 m 1,8 m 1,8 m Leicht einwärts drehen, Leicht einwärts drehen, um Wandreflektionen um Wandreflektionen zu reduzieren. -
Seite 123: Glossar
Glossar Audio-Informationen DTS Digital Surround DTS Digital Surround ist ein von DTS, Inc. entwickeltes komprimiertes digitales Audioformat, das 5.1-Kanal-Audio unterstützt. Diese Technologie wird auf den meisten DVD-Disks für Audio verwendet. ■ Audio-Dekodierungsformat DTS Express DTS Express ist ein komprimiertes, digitales Audioformat, das 5.1-Kanal-Audio unterstützt und eine höhere Dolby Digital Kompressionsrate als das von DTS, Inc. -
Seite 124: Hdmi- Und Video-Informationen
HDMI- und Video-Informationen PCM (Pulse Code Modulation) PCM ist ein Signalformat, unter dem ein analoges Audiosignal unkomprimiert digitalisiert, aufgezeichnet und übertragen wird. Diese Technologie ist die Grundlage aller anderen Audioformate. Diese Technologie Component-Video-Signal wird als verlustloses Audioformat namens Linear PCM für Audiodaten auf vielen Medien verwendet, Beim Component-Video-Signalsystem wird das Videosignal in das Y-Signal für Luminanz (Helligkeit) und die einschließlich CDs und BDs (Blu-ray-Disks). -
Seite 125: Technologien Von Yamaha
Lautsprecher) sehr unterschiedlich sein können, ist es unvermeidbar, dass auch Unterschiede im wahrgenommenen Klang auftreten. Aufgrund eine großen Menge von Messdaten bietet die eigene DSP-Technologie CINEMA DSP von Yamaha die audiovisuelle Erfahrung eines Kinosaals in Ihrem Zuhause. CINEMA DSP 3D Die tatsächlich gemessenen Schallfelddaten enthalten die Information über die Höhe der Klangbilder. -
Seite 126: Video-Signalfluss
Video-Signalfluss ■ Videoumwandlungstabelle Videosignale, die von einem Videogerät an das Gerät gesendet werden, werden wie unten gezeigt an einen Fernseher ausgegeben. • Unter „Videomodus“ (S. 95) im „Setup“-Menü können Sie die Auflösung und das Bildseitenverhältnis auswählen, das für die Berechnung der Videoausgabe für den HDMI-Ausgang angewendet wird. -
Seite 127: Informationen Über Hdmi
(Beispiel) Informationen über HDMI HDMI-Steuerung HDMI-Steuerung HDMI-Steuerung HDMI-Steuerung ermöglicht eine Bedienung externer Geräte über HDMI. Wenn Sie Die Wiedergabe Das Abspielgerät wird startet eingeschaltet und dessen einen Fernseher anschließen, der HDMI-Steuerung über dieses Gerät per HDMI-Kabel Videosignal wird angezeigt ermöglicht, können Sie Funktionen des Geräts (wie Einschalten, Lautstärkeregelung) Drücken von SCENE (BD/DVD) über die Fernbedienung Ihres Fernsehers bedienen. -
Seite 128: Hdmi-Signalkompatibilität
HDMI-Signalkompatibilität Prüfen Sie durch Ein-/Ausschalten oder Lautstärkeregelung an der Fernbedienung des Fernsehers, ob das Gerät richtig mit dem Audiosignale Fernseher synchronisiert ist. Audiosignaltyp Audiosignalformat Kompatible Medien (Beispiel) 2-Kanal, 32 bis 192 kHz, 2-Kanal-Linear-PCM CD, DVD-Video, DVD-Audio • Wenn die HDMI-Steuerfunktion nicht richtig funktioniert, probieren Sie es damit, das Netzkabel des 16/20/24-Bit Fernsehers in Schritt 2 herauszuziehen und in Schritt 3 erneut anzuschließen. -
Seite 129: Warenzeichen
„x.v.Color“ ist ein Warenzeichen der Sony Corporation. „Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeuten, dass ein elektronisches Zubehör „SILENT CINEMA“ ist ein Warenzeichen der Yamaha Corporation. speziell konstruiert ist, sodass es entsprechend mit einem iPod, iPhone oder iPad verbunden werden kann, und vom Entwickler zertifiziert wurde, um die Standards von Apple zu erfüllen. -
Seite 130: Technische Daten
Eingangsbuchsen Ausgangsbuchsen Weitere Buchsen • Audio analog • Audio analog • YPAO MIC x 1 [RX-V775] [RX-V775] • REMOTE IN x 1 - Lautsprecherausgang x 9 (7-Kan.) (FRONT L/R, CENTER, [Modelle für USA und Kanada] • REMOTE OUT x 1... - Seite 131 • Nachdekodierungsformat • Nennausgangsleistung (1 Kanal betrieben) - Dolby Pro Logic [RX-V775] • Video-Format (Repeater-Modus) (1 kHz, 0,9% THD, 8 Ω) - Dolby Pro Logic II Music, Dolby Pro Logic II Movie, - VGA Dolby Pro Logic II Game Front L/R..............130 W/Kan.
- Seite 132 • Eingangsempfindlichkeit/Eingangsimpedanz • Klirrfaktor (Total Harmonic Distortion) • Filtercharakteristik [RX-V775] [RX-V775] (fc=40/60/80/90/100/110/120/160/200 Hz) PHONO (1 kHz, 100 W/8 Ω) PHONO to AV OUT (20 Hz bis 20 kHz, 1 V) H.P.F. (Front, Center, Surround, Surround Back)..12 dB/Okt. [Außer den Modellen für USA und Kanada]..0,02% oder weniger [außer den Modellen für USA und Kanada] ..3,5 mV/47 kΩ...
-
Seite 133: Allgemeines
Netzwerk Standby Ein ......... 3 W oder geringer • Maximale Leistungsaufnahme [Asiatisches und Universalmodell] ......... 590 W • Abmessungen (B x H x T) [RX-V775] ..........435 x 171 x 368 mm [RX-V675] ..........435 x 171 x 364 mm * Einschließlich Füßen und Vorsprüngen • Gewicht [RX-V775] ..............10,5 kg... -
Seite 134: Index
Index Symbole Anpassung (Lippensynchr., Setup-Menü) Bildschirm-Einstellung (Funktion, Setup-Menü) Anschließen (Audiogeräte) Bildschirmmenü Exclamation mark (!) Anschließen (iPod) Bitrate (Audiosignal, Information-Menü) Schlosssymbol (o) Anschließen (Lautsprecher) Bitstream Tasten ★ Anschließen (Lautsprecherkabel) Buchse AV OUT Ziffern Anschließen (Videogeräte) Buchse DC OUT 2.1-Kanal-System (Lautsprecheraufstellung) Anschließen der Lautsprecher Buchse PHONES 2ch Stereo (Klangprogramm) Anschließen eines Fernsehgeräts... - Seite 135 Einfachmessung (YPAO) Front (Lautsprecher, Setup-Menü) Eingang-Menü Front / Rear Balance (Klangprogramm-Menü) DC OUT (fonction, menu Réglage) Eingang-Menü, Liste der Einträge Front Präsenz (Lautsprecher, Setup-Menü) Decoder Off (front display information) Eingangsanpassung (Optionen-Menü) Frontblende Dekodermodus (Eingang-Menü) (Bezeichnungen und Funktionen der Teile) Eingangswahltasten (Fernbedienung) Dekodertyp (Klangprogramm-Menü) Frontblende-Display Einstellen der Fernbedienungs-ID...
- Seite 136 Informationsanzeige (Radio Data System) Netzwerk (Setup-Menü) INIT (ADVANCED SETUP-Menü) Netzwerk Standby (Netzwerk, Setup-Menü) MAC Adresse Filter (Netzwerk, Setup-Menü) Initialisieren Netzwerkkabel Manuelle Festsenderspeicherung Input (Frontblende-Display) Netzwerkname (Netzwerk, Setup-Menü) (FM-/AM-Radioempfang) Internal Error (Fehleranzeige) No content (Fehleranzeige) Manuelles Setup (Lautsprecher, Setup-Menü) Internetradio No device (Fehleranzeige) Masseleitung IP Adresse NTSC (TV-FORMAT, ADVANCED SETUP-Menü)
- Seite 137 STEREO (Klangprogramm-Kategorie) Tone Control (Optionen-Menü) Stereo-Cinchkabel TP (Traffic Program) Q factor STP-Netzwerkkabel Treble (Optionen-Menü) STRAIGHT (Klangmodus) Trigger-Ausgang (Funktion, Setup-Menü) Radio Data System (FM-Radio) Stromvers.-Modus (DC OUT, Setup-Menü) Trigger-Funktion Radio Text (Radio Data System) Subnetzmaske Trigger-Modus (Trigger-Ausgang, Setup-Menü) Raumgröße (Klangprogramm-Menü) Subwoofer (Manuelles Setup, Setup-Menü) TU (ADVANCED SETUP-Menü) RemID Mismatch (Fehleranzeige) Subwooferanpassung (Optionen-Menü)
- Seite 138 Wiedergabe (PC) Wiedergabe (USB-Speichergerät) Wiedergabe, einfache (iPod) Wiederherstellen der Standardeinstellungen (ADVANCED SETUP-Menü) Windows Media Player Yamaha Parametric room Acoustic Optimizer (YPAO) YPAO (Yamaha Parametric room Acoustic Optimizer) YPAO-Mikrofon Ziel-Zone (Trigger-Ausgang, Setup-Menü) Zone Umbenennen (Multi-Zone, Setup-Menü) Zone Umbenennen (Zone2 Ein, Setup-Menü) Zone2 Zone2 Ein (Haupt-Zone Ein, Setup-Menü)
- Seite 139 © 2013 Yamaha Corporation YF236A0/DE...
