Seite 2: Inhaltsverzeichnis
Inhalt Informationen zu Ihrem neuen Etikettendrucker .........75 Produktregistrierung ..................75 Erste Schritte ..................75 Anschluss der Stromversorgung .................75 Einsetzen der Batterien ...................75 Anschluss des optionalen Netzteils ..............76 Einsetzen der Bandkassette ................76 Erste Inbetriebnahme des Etikettendruckers ........77 Kennenlernen des Etikettendruckers ..........78 Ein- und Ausschalten ..................78 LCD-Display ......................78 Format ........................79 Einfügen ......................79... - Seite 3 Einstellung des Druckkontrastes .................87 Verwendung des Etikettendrucker-Speichers ........87 Speichern des Etiketts ..................87 Öffnen gespeicherter Etiketten ................. 88 Einfügen von gespeichertem Text..............88 Wartung des Etikettendruckers ............89 Problembehandlung ................90 DYMO D1-Etikettenkassetten ..............92 Netzteil .....................93 Rückmeldungen zur Dokumentation ...........93 Informationen zum Umweltschutz ............94...

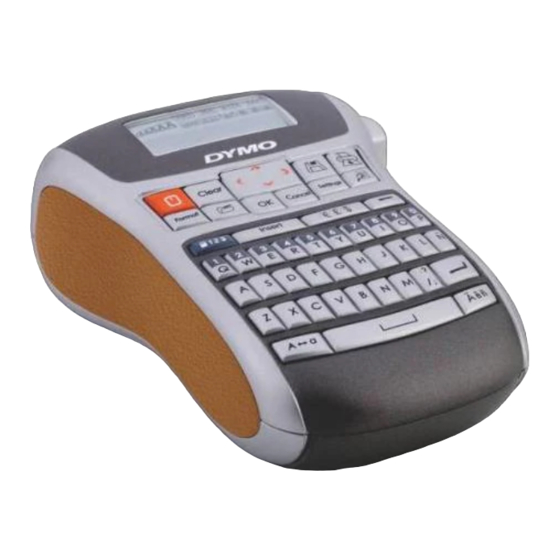

- Seite 4 22 23 24 18 19 Abbildung 1 LabelManager 220P Elektronischer Etikettendrucker Bandabschneidetaste 9 Währung 17 Netzteilanschluss Drucken Leertaste 18 Löschen 19 Abruf Vorschau Einfügen 20 Navigation Großbuchstaben Rücktaste Num-Lock 21 LCD-Display Eingabetaste Abbrechen 22 Einstellungen 23 Speichern Umlaute Format 24 Bandausgang...
-
Seite 5: Informationen Zu Ihrem Neuen Etikettendrucker
Vielzahl hochwertiger selbstklebender Etiketten erstellen. Sie können die Etiketten in vielen verschiedenen Größen und Formatstilen drucken. Der Etikettendrucker verwendet DYMO D1-Bandkassetten mit Breiten von 6 mm, 9 mm oder 12 mm. Diese Etikettenkassetten sind in vielen Farben erhältlich. Unter www.dymo.com finden Sie Informationen zu Etiketten und Zubehör für den Etikettendrucker. -
Seite 6: Anschluss Des Optionalen Netzteils
x Nehmen Sie die Batterien heraus, wenn der Etikettendrucker längere Zeit nicht benutzt wird. Anschluss des optionalen Netzteils Der Etikettendrucker kann auch mit einem optionalen Stromnetzteil (9 Volt, 1,5 A) betrieben werden. Wird das Netzteil mit dem Etikettendrucker verbunden, werden die Abbildung 3 Batterien als Stromquelle ausgeschaltet. -
Seite 7: Erste Inbetriebnahme Des Etikettendruckers
Drücken Sie fest, bis die Kassette einrastet. Siehe Abbildung 5. Schließen Sie das Kassettenfach. Erste Inbetriebnahme des Etikettendruckers Wenn Sie das Gerät zum ersten Mal einschalten, werden Sie gebeten, die gewünschte Sprache und Maßeinheiten auszuwählen. Diese Auswahl bleibt erhalten, bis Sie sie wieder ändern oder bis der Etikettendrucker zurückgesetzt wird. -
Seite 8: Kennenlernen Des Etikettendruckers
Zeichen auf einmal wieder. Die Anzahl der angezeigten Zeichen variiert je nach Laufweite. Mit dem exklusiven grafischen Display von DYMO wird fast jede Formatierung sofort sichtbar. Beispielsweise sind die Kursivschrift und der abgerundete Rahmen im Text unten deutlich zu erkennen. -
Seite 9: Format
Format Über die Taste werden die Untermenüs für Schriftgröße, Format löschen, Gespiegelt, Etikettenlänge, Ausrichtung, Unterstreichung, Rahmen und Stil angezeigt. Diese Formatierungsfunktionen werden weiter hinten in dieser Bedienungsanleitung beschrieben. Einfügen Über die Taste (Insert, Einfügen) können Sie Symbole oder gespeicherten Text in Ihr Etikett einfügen. Diese Funktionen werden weiter hinten in dieser Bedienungsanleitung beschrieben. -
Seite 10: Rücktaste
Rücktaste Mit der Taste wird das Zeichen links vom Cursor gelöscht. Löschen Über die Taste (Clear, Löschen) können Sie den gesamten Text, die Formatierung oder beides löschen. Navigationstasten Sie können Ihr Etikett mit der linken und rechten Pfeiltaste überprüfen und bearbeiten. -
Seite 11: Hinzufügen Von Schriftstilen
Die Anzeige der Schriftgröße auf dem Display ändert sich mit der Auswahl anderer Schriftgrößen. Hinzufügen von Schriftstilen Sie können aus sechs verschiedenen Schriftstilen wählen: AaBbCc Normal Kontur AaBbCc Fett Schattiert AaBbCc Kursiv Vertikal Der ausgewählte Schriftstil wird auf alle Zeichen angewandt. Schriftstile können für alphanumerische Zeichen und einige Symbole verwendet werden. -
Seite 12: Erstellen Von Etiketten Mit Zwei Zeilen
Ein Etikett kann unterstrichen oder in einen Rahmen eingebettet werden, aber nicht beides zusammen. So fügen Sie einen Rahmenstil hinzu: Drücken Sie die Taste Borders (Rahmen), und drücken Sie die Taste Wählen Sie Wählen Sie einen Rahmenstil aus, und drücken Sie die Taste Wenn Sie Rahmen in zweizeiligen Etiketten verwenden, wird ein Rahmen um beide Zeilen gezogen. -
Seite 13: Etiketten Mit Fester Länge Erstellen
So ändern Sie die Ausrichtung: Drücken Sie die Taste Alignment (Ausrichtung), und drücken Sie die Taste Wählen Sie Wählen Sie Ausrichtung rechts, links oder zentriert aus, und drücken Sie Etiketten mit fester Länge erstellen Normalerweise wird die Länge des Etiketts durch die Länge des Textes bestimmt. Sie können die Länge des Etiketts jedoch für einen bestimmten Zweck einstellen. -
Seite 14: Verwendung Von Symbolen Und Sonderzeichen
Verwendung von Symbolen und Sonderzeichen Sie können bei Ihren Etiketten Symbole, Satzzeichen und andere Sonderzeichen hinzufügen. Einfügen von Symbolen Der Etikettendrucker unterstützt den unten gezeigten erweiterten Symbolsatz. (Subscripts/Superscripts) -
Seite 15: Hinzufügen Von Satzzeichen
So fügen Sie ein Symbol ein Drücken Sie die Taste Symbols (Symbole) aus, und drücken Sie die Taste Wählen Sie Wählen Sie die Symbolkategorie aus, und drücken Sie die Taste Bewegen Sie sich über die linke und rechte Pfeiltaste zum gewünschten Symbol. Mit der linken und rechten Pfeiltaste können Sie sich horizontal innerhalb einer Symbolzeile bewegen. -
Seite 16: Druckoptionen
Wenn beispielsweise Französisch als Sprache ausgewählt ist und Sie mehrfach die Buchstabentaste a drücken, werden alle verfügbaren Varianten, also a à â æ usw., nacheinander angezeigt. Die Buchstabenvarianten und deren Reihenfolge bei der Anzeige hängen von der verwendeten Sprache ab. So fügen Sie Umlaute und Buchstaben mit Akzent ein: Drücken Sie die Taste Auf dem Display wird angezeigt, dass die Anzeige der Umlaute aktiviert ist. -
Seite 17: Einstellung Des Druckkontrastes
So drucken Sie mehrere Etiketten: Drücken Sie Wählen Sie die Anzahl zu druckender Exemplare aus. Drücken Sie die Taste Wenn der Druckvorgang beendet ist, wird als Exemplaranzahl wieder der Standardwert 1 eingestellt. Einstellung des Druckkontrastes Sie können den Druckkontrast einstellen, um die Druckqualität Ihres Etiketts fein einzustellen. -
Seite 18: Öffnen Gespeicherter Etiketten
Navigieren Sie mit den Pfeiltasten durch die Speicherorte. Sie können den neuen Text an jedem Speicherort sichern. Wählen Sie einen Speicherort, und drücken Sie die Taste Ihr Etikettentext wird gespeichert, und es wird zurück zum Etikett geschaltet. Öffnen gespeicherter Etiketten Sie können gespeicherte Etiketten später problemlos wieder aufrufen. -
Seite 19: Wartung Des Etikettendruckers
Wartung des Etikettendruckers Der Etikettendrucker wurde so gestaltet, dass er lange und störungsfrei arbeitet und nur sehr wenig Wartung benötigt. Reinigen Sie den Etikettendrucker von Zeit zu Zeit, damit er weiterhin einwandfrei funktioniert. Reinigen Sie das Schneidmesser immer, wenn Sie die Bandkassette austauschen. So reinigen Sie das Schneidmesser: Nehmen Sie die Bandkassette heraus. -
Seite 20: Problembehandlung
Problembehandlung Prüfen Sie die folgenden Abhilfemöglichkeiten, wenn beim Einsatz des Etikettendruckers ein Problem auftritt. Fehlermeldung/Störung Abhilfe Keine Anzeige • Prüfen Sie, ob der Etikettendrucker eingeschaltet ist. • Ersetzen Sie leere Batterien. Schlechte Druckqualität • Ersetzen Sie die Batterien oder schließen Sie das Netzteil an. - Seite 21 Wenn Sie weitere Unterstützung benötigen, wenden Sie sich an den Kundendienst von DYMO. Die entsprechende Kontakttelefonnummer für Ihr Land finden Sie unter Contacting Customer Support auf der Innenseite der Rückseite dieses Benutzerhandbuchs.
-
Seite 22: Dymo D1-Etikettenkassetten
DYMO D1-Etikettenkassetten Breite: 6 mm 9 mm 12 mm Länge: S0720770 S0720670 S0720500 Schwarz/Transparent 43610 40910 45010 S0720510 Blau/Transparent 45011 S0720520 Rot/Transparent 45012 S0720780 S0720680 S0720530 Schwarz/Weiß 43613 40913 45013 S0720690 S0720540 Blau/Weiß 40914 45014 S0720700 S0720550 Rot/Weiß 40915 45015... -
Seite 23: Netzteil
Wir freuen uns auch über Vorschläge zu weiteren Themen, die Ihrer Meinung nach in der Dokumentation enthalten sein sollten. Schicken Sie dazu eine E-Mail an: documentation@dymo.com. Bitte beachten Sie, dass diese E-Mail-Adresse nur für Hinweise zur Dokumentation eingerichtet ist. Bei technischen Fragen wenden Sie sich bitte an den... -
Seite 24: Informationen Zum Umweltschutz
Informationen zum Umweltschutz Für die Herstellung des von Ihnen gekauften Geräts mussten natürliche Ressourcen verarbeitet und verwendet werden. Es kann daher sein, dass gesundheits- und umweltgefährdende Stoffe enthalten sind. Damit sie nicht in die Umwelt geraten und diese verschmutzen, empfehlen wir, das Gerät nach Gebrauch in den entsprechenden Sammelstellen zurückzugeben.
